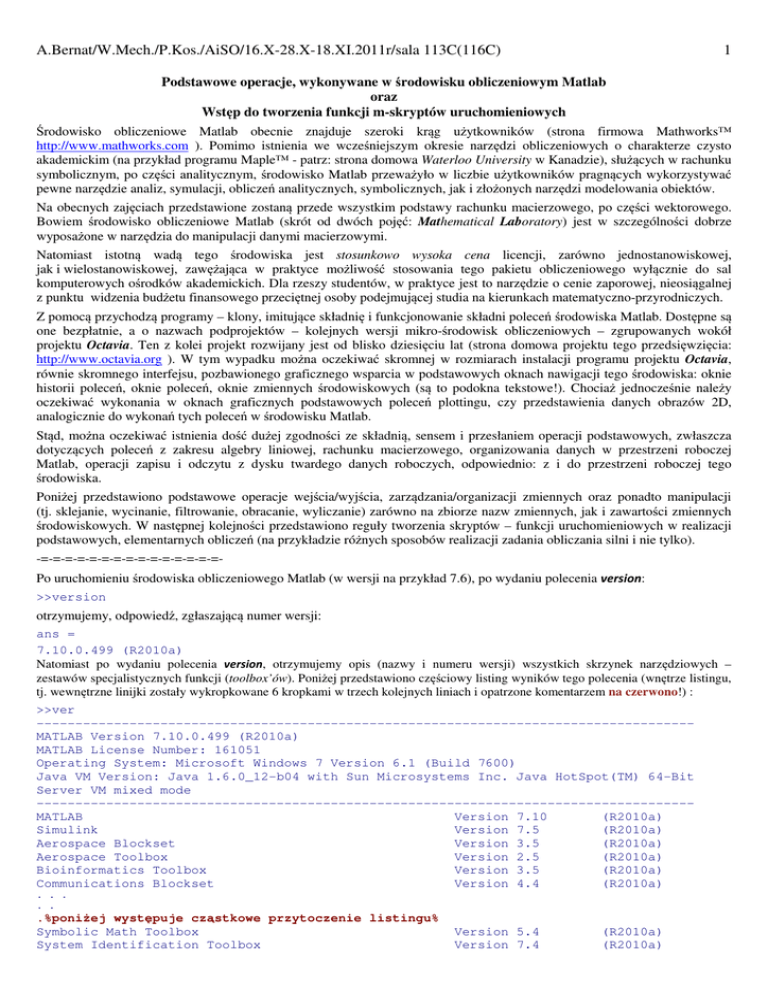

A.Bernat/W.Mech./P.Kos./AiSO/16.X-28.X-18.XI.2011r/sala 113C(116C)
1
Podstawowe operacje, wykonywane w środowisku obliczeniowym Matlab
oraz
Wstęp do tworzenia funkcji m-skryptów uruchomieniowych
Środowisko obliczeniowe Matlab obecnie znajduje szeroki krąg użytkowników (strona firmowa Mathworks™
http://www.mathworks.com ). Pomimo istnienia we wcześniejszym okresie narzędzi obliczeniowych o charakterze czysto
akademickim (na przykład programu Maple™ - patrz: strona domowa Waterloo University w Kanadzie), służących w rachunku
symbolicznym, po części analitycznym, środowisko Matlab przeważyło w liczbie użytkowników pragnących wykorzystywać
pewne narzędzie analiz, symulacji, obliczeń analitycznych, symbolicznych, jak i złożonych narzędzi modelowania obiektów.
Na obecnych zajęciach przedstawione zostaną przede wszystkim podstawy rachunku macierzowego, po części wektorowego.
Bowiem środowisko obliczeniowe Matlab (skrót od dwóch pojęć: Mathematical Laboratory) jest w szczególności dobrze
wyposażone w narzędzia do manipulacji danymi macierzowymi.
Natomiast istotną wadą tego środowiska jest stosunkowo wysoka cena licencji, zarówno jednostanowiskowej,
jak i wielostanowiskowej, zawężająca w praktyce możliwość stosowania tego pakietu obliczeniowego wyłącznie do sal
komputerowych ośrodków akademickich. Dla rzeszy studentów, w praktyce jest to narzędzie o cenie zaporowej, nieosiągalnej
z punktu widzenia budżetu finansowego przeciętnej osoby podejmującej studia na kierunkach matematyczno-przyrodniczych.
Z pomocą przychodzą programy – klony, imitujące składnię i funkcjonowanie składni poleceń środowiska Matlab. Dostępne są
one bezpłatnie, a o nazwach podprojektów – kolejnych wersji mikro-środowisk obliczeniowych – zgrupowanych wokół
projektu Octavia. Ten z kolei projekt rozwijany jest od blisko dziesięciu lat (strona domowa projektu tego przedsięwzięcia:
http://www.octavia.org ). W tym wypadku można oczekiwać skromnej w rozmiarach instalacji programu projektu Octavia,
równie skromnego interfejsu, pozbawionego graficznego wsparcia w podstawowych oknach nawigacji tego środowiska: oknie
historii poleceń, oknie poleceń, oknie zmiennych środowiskowych (są to podokna tekstowe!). Chociaż jednocześnie należy
oczekiwać wykonania w oknach graficznych podstawowych poleceń plottingu, czy przedstawienia danych obrazów 2D,
analogicznie do wykonań tych poleceń w środowisku Matlab.
Stąd, można oczekiwać istnienia dość dużej zgodności ze składnią, sensem i przesłaniem operacji podstawowych, zwłaszcza
dotyczących poleceń z zakresu algebry liniowej, rachunku macierzowego, organizowania danych w przestrzeni roboczej
Matlab, operacji zapisu i odczytu z dysku twardego danych roboczych, odpowiednio: z i do przestrzeni roboczej tego
środowiska.
Poniżej przedstawiono podstawowe operacje wejścia/wyjścia, zarządzania/organizacji zmiennych oraz ponadto manipulacji
(tj. sklejanie, wycinanie, filtrowanie, obracanie, wyliczanie) zarówno na zbiorze nazw zmiennych, jak i zawartości zmiennych
środowiskowych. W następnej kolejności przedstawiono reguły tworzenia skryptów – funkcji uruchomieniowych w realizacji
podstawowych, elementarnych obliczeń (na przykładzie różnych sposobów realizacji zadania obliczania silni i nie tylko).
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=Po uruchomieniu środowiska obliczeniowego Matlab (w wersji na przykład 7.6), po wydaniu polecenia version:
>>version
otrzymujemy, odpowiedź, zgłaszającą numer wersji:
ans =
7.10.0.499 (R2010a)
Natomiast po wydaniu polecenia version, otrzymujemy opis (nazwy i numeru wersji) wszystkich skrzynek narzędziowych –
zestawów specjalistycznych funkcji (toolbox’ów). Poniżej przedstawiono częściowy listing wyników tego polecenia (wnętrze listingu,
tj. wewnętrzne linijki zostały wykropkowane 6 kropkami w trzech kolejnych liniach i opatrzone komentarzem na czerwono!) :
>>ver
------------------------------------------------------------------------------------MATLAB Version 7.10.0.499 (R2010a)
MATLAB License Number: 161051
Operating System: Microsoft Windows 7 Version 6.1 (Build 7600)
Java VM Version: Java 1.6.0_12-b04 with Sun Microsystems Inc. Java HotSpot(TM) 64-Bit
Server VM mixed mode
------------------------------------------------------------------------------------MATLAB
Version 7.10
(R2010a)
Simulink
Version 7.5
(R2010a)
Aerospace Blockset
Version 3.5
(R2010a)
Aerospace Toolbox
Version 2.5
(R2010a)
Bioinformatics Toolbox
Version 3.5
(R2010a)
Communications Blockset
Version 4.4
(R2010a)
. . .
. .
.%poniżej występuje cząstkowe przytoczenie listingu%
Symbolic Math Toolbox
System Identification Toolbox
Version 5.4
Version 7.4
(R2010a)
(R2010a)
SystemTest
Video and Image Processing Blockset
Wavelet Toolbox
Version 2.5
Version 3.0
Version 4.5
2
(R2010a)
(R2010a)
(R2010a)
Uwaga: We wszystkich wydanych poleceniach w wydrukach rezultatów obrano wydruk ciemnoniebieską czcionką (jednakże
o zmiennej, dostosowanej do potrzeb edycyjnych tego dokumentu wielkości).
Polecenie clc służy do czyszczenia pozostałości wydruków głównego okna wydawania poleceń:
>>clc
Inicjacja zmiennych jest dość intuicyjna, to znaczy z automatycznie obieranym typem zmiennej, w zależności typu przypisanej
wartości:
>>a=2;
>>b=3.0;
>>c='A';
>>s='to jest łańcuch znakowy';
W celu wylistowania liczby, typu i wielkości pamięci obszaru roboczej, zajmowanej przez powyższe cztery zmienne,
zainicjowane przez wartości o różnym typie, należy wykorzystać polecenie skrótowych wydruków who (o zmiennych środ.):
>>who
Your variables are:
a
ans b
c
s
, lub polecenie szczegółowego wydruku włos (obejmującego informację o typie i wielkości zajętości pamięci przez zmienne):
whos
Name
a
ans
b
c
s
Size
1x1
1x19
1x1
1x1
1x23
Bytes
8
38
8
2
46
Class
double
char
double
char
char
Attributes
Zmienne liczbowe o wartościach inicjujących, równych 2 lub 3.0 są domyślnie tworzonymi zmiennymi o typie double
(ang. double float point – format zmiennoprzecinkowy podwójnej precyzji). Celem zmiany typu zmiennej z formatu
zmiennoprzecinkowego na typ całkowitoliczbowy bez znaku należy zastosować operator rzutowania do typu uint8
(ang. unsigned integer with 8 bits – uint8):
>>a=int8(2);
Jednak zakres zmienności liczby całkowito-liczbowej dla typu uint8 wynosi tylko 256 (od 0 do 255 włącznie). Tymczasem
zapis liczby całkowito-liczbowej może wymagać większego zakresu zmienności. Stąd można zastosować operator rzutowania
do typu uint16 (ang. unsigned integer with 16bits – uint16):
>>b=int16(3);
Zakres zmienności wartości możliwych do przypisania liczbie 16-bitowej reprezentacji typu całkowito-liczbowego wynosi
[0 216-1], to jest (bagatela) od 0 do 65635 włącznie. Niemniej sposób i format zapisu liczby zmiennoprzecinkowej określa
znacznie większy (bezwzględny) zakres zapisu i przechowywania wartości, zarówno liczb niezwykle dużych, jak i liczb
niezwykle małych. W formacie liczby zmiennoprzecinkowej wyróżnia się obszar zapisu mantysy (przedrostka ciągu cyfr
znaczących) oraz obszar zapisu eksponentu liczby. Stąd, chociaż liczby całkowito-liczbowe charakteryzują się bezwzględną
dokładnością zapisu (bezwzględną i jednoznaczną, bo o wartościach dopuszczalnych – jedynie całkowitych), to liczby
zmiennoprzecinkowe osiągają wartości o eksponencie równym +-308. Ponadto obszar pamięci wymagany w przechowywaniu
liczby zmiennoprzecinkowej (float) jest czterokrotnie większy od obszaru pamięci wymaganego przez format liczby uint16
oraz aż 8-krotnie większy od obszaru pamięci wymaganego przez format liczby uint8.
>>whos
Name
a
ans
b
c
s
Size
1x1
1x19
1x1
1x1
1x23
Bytes
1
38
2
2
46
Class
int8
char
int16
char
char
Attributes
Samo polecenie who można wykorzystywać w kontekście znanym z przetwarzania potokowego (filtracji) nazw plików
systemowych (UNIX/DOS):
>>b_wartosc_dodatnia = abs(-4)
>>a_absolute_value = abs(-3)
>>c_zmienna_bis = 'C'
>>s_lancuch_I = 'to s¹ znaki'
>>s_lancuch_II = 'to jest inny ci¹g znakow'
Poniżej przykład wyświetlania szczegółowego zmiennych z wystąpieniem gdziekolwiek w ich nazwach, co najmniej jednej
litery a:
>>whos *a*
Name
a
a_absolute_value
ans
b_wartosc_dodatnia
c_zmienna_bis
s_lancuch_I
s_lancuch_II
Size
1x1
1x1
1x19
1x1
1x1
1x11
1x24
Bytes
1
8
38
8
2
22
48
Class
int8
double
char
double
char
char
char
3
Attributes
Analogicznie, przykład wyświetlania zmiennych z wystąpieniem gdziekolwiek w ich nazwach, co najmniej jednej litery b:
>>whos *b*
Name
a_absolute_value
b
b_wartosc_dodatnia
c_zmienna_bis
Size
1x1
1x1
1x1
1x1
Bytes
8
2
8
2
Class
double
int16
double
char
Attributes
Podobnie, poniżej przykład z wystąpieniem jednej oraz dwóch rzymskich jedynek (I i II):
>>whos *I*
Name
s_lancuch_I
s_lancuch_II
Size
1x11
1x24
Bytes
22
48
Class
char
char
Attributes
>>whos *II*
Name
s_lancuch_II
Size
1x24
Bytes
48
Class
char
Attributes
Ostatecznie przytoczono przykład z filtrowaniem określającym odpowiednio wystąpienie litery a na początku i końcu nazwy:
>>whos a*
Name
a
a_absolute_value
ans
>>whos *a
Name
a
b_wartosc_dodatnia
Size
1x1
1x1
1x19
Bytes
1
8
38
Size
1x1
1x1
Bytes
1
8
Class
int8
double
char
Attributes
Class
int8
double
Attributes
Zmienne środowiska Matlab, pozostawione same sobie są o charakterze ulotnym, (zamiast permanentne, które zachowują się przy
wyjściu ze środowiska Matlab). Stąd zachodzi konieczność zapisu zmiennych roboczych do pliku systemowego (pojedynczego)
z użyciem polecenia save. Natomiast polecenie load umożliwia załadowanie zmiennych roboczych ze wskazanego pliku systemowego:
>>save zmienne.mat
>>clear
>>load zmienne.mat
>>who
Your variables are:
a
b
a_absolute_value
b_wartosc_dodatnia
ans
c
c_zmienna_bis
s
s_lancuch_I
s_lancuch_II
W powyższym przytoczeniu 4 linijek poleceń, należy rozróżnić polecenie clc (ang. clear console) od polecenia clear, które
(nieodwołalnie) usuwa z przestrzeni roboczej Matlab zmienne środowiskowe!
Środowisko Matlab dysponuje stosunkowo dobrze rozbudowanym zestawem poleceń, operujących na danych formatu daty oraz
czasu (również na danych bieżącej daty i czasu). W przeciwieństwie do systemu UNIX (gdzie następuje pomiar w sekundach, jako
jednostce wewnętrznej czasu i odcinków czasu naliczanych w systemie od 1 stycznia 1970r), jak i również w przeciwieństwie do arkusza
kalkulacyjnego Excel (tam czas jest naliczany od 1 stycznia 1980r), w środowisku Matlab czas naliczany jest w dniach, jako
wewnętrznej jednostce przeliczania czasu od umownego punktu będącego początkiem naszej ery!
Niemniej, polecenia typu clock zwracają wprawdzie bieżący czas i bieżącą datę, lecz w postaci sześcioelementowego wektora
wyjściowego danych:
>>clock
ans =
1.0e+003 *
2.0110
0.0110
0.0060
0.0200
0.0250
0.0575
Zmienna uniwersalna ans przechowuje wynik ostatnio wywoływanego polecenia (w tym przypadku polecenia clock).
4
Z pomocą w rozwikłaniu wyniku polecenia clock, którego wynikiem są liczby 6-elementowego wektora o znaczeniu:
[rok miesiąc dzień godzina minuty sekundy],
przychodzi polecenie datestr:
>> datestr(ans)
ans =
06-Nov-2011 20:25:57
Polecenie datestr można również wykorzystać w zagnieżdżeniu polecenia clock, otrzymując czytelną postać bieżącego czasu
oraz daty:
>> datestr(clock)
ans =
06-Nov-2011 20:38:52
Analogicznie, można wykorzystywać polecenie now, chociaż zwrócona wartość seryjna czasu, równie dobrze ‘tłumaczona’ na
czytelny format danych:
>> ntime=now
ntime =
7.3481e+005
>> datestr(ntime)
ans =
06-Nov-2011 20:42:52,
przy czym liczba przechowywana w zmiennej time równa 734813, wskazuje liczbę dni, które upłynęły od początku ery.
Stąd wstawienie wyrażenia:
>> datestr(734813.0)
skutkuje wskazaniem jedynie bieżącej daty:
ans =
06-Nov-2011
Innymi słowy, jest to w skutkach wykonania (powyższe) polecenie dokładnie takie samo, co polecenie date:
>> date
ans =
06-Nov-2011
Natomiast wydanie polecenia datenum umożliwia określenie liczby dni, (czyli określenie w formacie wewnętrznym
przeliczania czasu w Matlab liczby jednostek czasu), które upłynęły od początku naszej ery do ustalonego przez wskazaną datę,
(na przykład daty – początku naliczania sekund we wspomnianym systemie UNIX):
>> datenum('01-Jan-1970')
ans =
719529
Okno szczegółowej pomocy help może nieco więcej rzucić światła na składnię poleceń. Poniżej przytoczono przykładowe
wywołanie opcji szczegółowej pomocy dla polecenia datenum:
>>help datenum
DATENUM Serial date number.
N = DATENUM(V) converts one or more date vectors V into serial date
numbers N. Input V can be an M-by-6 or M-by-3 matrix containing M full
or partial date vectors respectively. DATENUM returns a column vector
of M date numbers.
. . .
. .
.
% poniżej występuje cząstkowo przytoczony listing opcji szczegółowej pomocy polecenia datenum %
Examples:
n = datenum('19-May-2000') returns n = 730625.
n = datenum(2001,12,19) returns n = 731204.
n = datenum(2001,12,19,18,0,0) returns n = 731204.75.
n = datenum('19.05.2000','dd.mm.yyyy') returns n = 730625.
Ostatecznie, by od założonej daty na przykład 18 Listopada 2011 roku ‘cofnąć się’ o powiedzmy 20 lat, należy wydać
następujące polecenie:
>> datestr(datenum('18-Nov-2011')-20*365.25)
ans =
18-Nov-1991
W środowisku Matlab, istnieje kilka udogodnień – dotyczących możliwości rozwijania szeregów liczb rzeczywistych
(w szczególności liczb całkowitych). Oto przykład rozwinięć dwóch szeregów:
5
a=1:10 %szereg liczb naturalnych
a =
1
2
3
4
5
6
7
8
9
10
b=2:2:20 % szereg liczb naturalnych parzystych
b =
2
4
6
8
10
12
14
16
18
20
Poniżej przedstawiono wywołanie dwukrotne polecenia plot wykreślania zależności (funkcji tabelarycznie przedstawionej jako:
a – szereg dziedziny, b - szereg przeciwdziedziny):
plot(a,b)
hold on;
plot(a,b.^(1/2),'rd');
plot(a,b,'bp--');
Rys. 1 Wykres zależności y = 2x, to znaczy zależności w postaci szeregu b liczb parzystych od szeregu a liczb naturalnych
(przedstawionej na niebiesko) oraz zależności w postaci szeregu pierwiastków kwadratowych
z wartości szeregu a (przedstawionej na czerwono).
W szczególności, opcja szczegółowej pomocy, wywołana dla polecenia plot, przedstawia liczne możliwe wartości atrybutu
oznaczenia koloru (czarny - black – ‘k’, niebieski - blue – ‘b’, czerwony - red – ‘r’, żółty - yellow’ – y, cyjanowy - cyjan – ‘c’,
magenta - magenta – ‘m’, zielony - green – ‘g’, itp.). Występuje on w trzecim argumencie na miejscu pierwszej litery.
Ponadto na miejscu drugiej litery trzeciego argumentu w opcji szczegółowej pomocy przedstawione są liczne możliwe
wartości atrybutu oznaczenia symbolicznego (‘^’ lub ‘>’ lub ‘<’ – symbole trójkątów, ‘p’ – pentagram – gwiazdka pięciokątna,
‘h’ – hexagon – gwiazdka sześciokątna, ‘d’ – diamond – romb, ‘*’ – gwiazdka właściwa, ‘o’ – kółko, ‘+’ – krzyżyk, itp.).
Ostatecznie, na trzecim miejscu, lub na drugim miejscu ciągu literowego, (jeśli nie występują powyższe oznaczenia
symboliczne), może wyjątkowo pojawić się oznaczenie linii (‘-‘ – linii ciągłej, ‘ - - ‘ – linii przerywanej, ‘: ‘ – linii kropkowanej,
’-.’ – linii na przemian kropkowanej i ciągłej, itp.).
>> help plot
. . .
. .
.% poniżej przytoczono cząstkowy listing opcji szczegółowej pomocy polecenia plot%
b
blue
.
point
solid
g
green
o
circle
:
dotted
r
red
x
x-mark
-.
dashdot
c
cyan
+
plus
-dashed
m
magenta
*
star
(none) no line
y
yellow
s
square
k
black
d
diamond
w
white
v
^
<
>
p
h
6
triangle (down)
triangle (up)
triangle (left)
triangle (right)
pentagram
hexagram
Opcje na pozycji litery drugiej i trzeciej mogą jednocześnie wystąpić wówczas, gdy oprócz przeprowadzenia linii przez punkty
pomiarowe, tj. w sposób sugerujący ciągłość funkcji pomiędzy punktami pomiarowymi, występuje również konieczność
zaznaczenia dyskretnego charakteru danych.
A oto inny przykład przedstawienia danych, wraz z opisem osi X i Y (polecenia: labelX oraz labelY) oraz opisem w postaci
legendy (polecenie - legend):
c = 1:2:90;
d = sin(c.*2*pi/45);
plot(c,d,'kh:');
hold on;
plot(c,d.^2,'r^-.');
legend('Przebieg funkcji sinus','Przebieg
xlabel('Wartość argumentu x - 22.5 części
xlabel('Wartość argumentu x - jednostka =
ylabel('Wartość funkcji sinus i kwadratu
e = zeros(1,45);
plot(c,e,'b-');
hold off;
kwadratu funkcji sinus');
kąta półpełnego PI');
22.5 części kąta półpełnego PI');
funkcji sinus');
Rys. 2 Wydruk funkcji sinus na czarno (linią czarną kropkowaną oraz symbolami pięciokątnej gwiazdki) oraz
kwadratu funkcji sinus (linią czerwoną przerywaną i symbolami trójkąta równoramiennego skierowanego w górę),
·jak również linii zerowej, tj. zgodnej z przebiegiem osi X (wykreślonej linią ciągłą niebieską)
Omawiane szeregi danych, ujęte na wykresach nie służą jedynie ułatwieniom w wizualizacji. Oto definicje szeregów a i b:
a =
1
2
3
4
5
6
7
8
9
2
4
6
8
10
12
14
16
18
10
b =
20,
a iloczyn skalarny wiersza danych a przez wiersz danych b, wymaga transponowania danej b do wektora danych:
wynik_iloczynu_skalarnego = a*b'
wynik_iloczynu_skalarnego =
770
7
Jednakże, transponowanie pierwszego wiersza danych a, po czym realizacja mnożenia jego zawartości przez wektor b,
skutkuje powstaniem macierzy (w operacji mnożenia, nadal według reguł rachunku macierzowego):
wynik_iloczynu_dwoch_wektorow_A=a'*b
wynik_iloczynu_dwoch_wektorow_A =
2
4
6
8
10
12
14
16
18
20
4
8
12
16
20
24
28
32
36
40
6
12
18
24
30
36
42
48
54
60
8
16
24
32
40
48
56
64
72
80
10
20
30
40
50
60
70
80
90
100
12
24
36
48
60
72
84
96
108
120
14
28
42
56
70
84
98
112
126
140
16
32
48
64
80
96
112
128
144
160
18
36
54
72
90
108
126
144
162
180
20
40
60
80
100
120
140
160
180
200
W powyższej macierzy każdy z wierszy jest w istocie zawartością wiersza danych b przemnożonego przez odpowiedni element
z wiersza danych a.
W środowisku Matlab, istnieje możliwość wywoływania poleceń tworzenia blokowego danych – kolumn, wierszy, macierzy
2D oraz macierzy wielowymiarowych. Spośród elementarnych poleceń należy wymienić tworzenie macierzy zer, macierzy
jedynek (macierzy kwadratowych domyślnie, jeśli tylko podany został jeden argument, tj. jeden wymiar takiej macierzy):
A = zeros(3)
A =
0
0
0
0
0
0
0
0
0
B = ones(3)
B =
1
1
1
1
1
1
1
1
1
C = ones(3,6)
C =
1
1
1
1
1
1
1
1
1
D = eye(3)
D =
1
0
0
1
0
0
0
0
1
1
1
1
1
1
1
1
1
1
Poniżej przedstawiono dodawanie macierzy (realizowane de facto tak łatwo i naturalnie, jak dodawanie skalarnych wartości):
E = B + D
E =
2
1
1
1
2
1
1
1
2
Następnie przedstawiono odwracanie macierzy (wg rachunku macierzowego algebry liniowej) oraz odwracanie po-elementowe
macierzy (każdy z elementów macierzy jest odwracany z osobna) (są to przykłady z zajęć laboratoryjnych):
inv(E) %1/E – składnia postrzegana jako poprawna do niższych wersjach Matlab %
ans =
0.7500
-0.2500
-0.2500
-0.2500
0.7500
-0.2500
-0.2500
-0.2500
0.7500
1./E
ans =
0.5000
1.0000
1.0000
1.0000
0.5000
1.0000
1.0000
1.0000
0.5000
Ostatecznie przedstawiono (dość użyteczną) opcję tworzenia macierzy z niezerowymi elementami na diagonalnej tej macierzy.
Elementy diagonalnej, jak i rozmiar tworzonej kwadratowej macierzy są określane na podstawie przekazywanego
w argumencie wejściowym wektora danych (tutaj przykładowo jest to wektor: [1 2 3]):
8
F = diag([1 2 3])
F =
1
0
0
0
2
0
0
0
3
W szczególności przedstawiono macierz G utworzoną, jako sumę macierzy jedynek oraz macierzy o elementach niezerowych
na głównej diagonalnej, utworzonych z wektora [1 2 3]:
G = ones(3) + diag([1 2 3])
G =
2
1
1
1
3
1
1
1
4
Dokonano potęgowania po-elementowego macierzy G(elementy podniesione do potęgi drugiej, każdy z osobna):
G.^2
ans =
4
1
1
1
9
1
1
1
16
Ponadto, dokonano potęgowania po-elementowego macierzy G (elementy podniesione do potęgi trzeciej, każdy z osobna):
G.^3
ans =
8
1
1
1
27
1
1
1
64
Ostatecznie dokonano potęgowania macierzy G (według reguł rachunku macierzowego) (są to przykłady zajęciowe):
G^2
ans =
6
6
7
6
11
8
7
8
18
Ponadto, spośród predefiniowanych funkcji blokowego tworzenia danych, przytoczono jeszcze wywołanie magic – tworzenia
magicznego kwadratu Chińskiego, kwadratu liczb całkowitych, których suma na kierunku poziomym, pionowym,
jak i przekątnych jest zawsze stała:
M=magic(5)
M =
17
23
4
10
11
24
5
6
12
18
1
7
13
19
25
8
14
20
21
2
15
16
22
3
9
Dane macierzy M posłużyły do zademonstrowania możliwości blokowego filtrowania danych oraz zastosowań operatora
wyliczania, oznaczonego symbolem dwukropka: ‘:’. Między innymi dysponując danymi blokowymi (macierzami 2D
lub macierzami wielowymiarowymi) możliwe jest arbitralne filtrowanie danych.
Na przykład: wyliczenie danych macierzy M i przekazanie do zmiennej kolumnowej (wektorowej) MM tylko tych elementów,
które są większe od 10, realizowane jest w następujący sposób:
MM = M(M>10)
MM =
17
23
11
24
12
18
13
19
25
14
20
21
15
16
22
9
Natomiast wydzielenie danych pierwszej kolumny wymaga wykorzystania operatora dwukropka, w miejsce pierwszego
wymiaru, w realizacji operacji wyliczenia wszystkich wierszy, przy zadanej (ustalonej) pierwszej kolumnie:
MK1 = M(:,1)
MK1 =
17
23
4
10
11
Analogicznie, wydzielenie danych pierwszego wiersza wymaga wykorzystania operatora dwukropka w miejsce drugiego
wymiaru, w operacji wyliczenia wszystkich kolumn przy pierwszym zadanym (ustalonym) wierszu:
>> Mw1 = M(1,:)
Mw1 =
17
24
1
8
15
Operator wyliczenia można również używać równolegle, na przykład: w ograniczonym zakresie (z ustaloną dolną i górną
granicą pierwszego wymiaru) względem pierwszego wymiaru oznaczającego liczbę wierszy oraz ponadto w całkowitym
wyliczeniu wszystkich elementów w drugim wymiarze. Stąd poniżej wyliczono elementy drugiego i trzeciego wiersza:
>> Mw23 = M(2:3,:)
Mw23 =
23
4
5
6
7
13
14
20
16
22
W szczególności wykorzystanie uzupełniającego operatora end , razem z operatorem dwukropka ‘: ‘, umożliwia skopiowanie
wnętrza macierzy M, tj. z pominięciem obrzeży:
M2x2 = M(2:end-1,2:end-1)
M2x2 =
5
6
12
7
13
19
14
20
21
Ostatecznie operator wyliczenia ‘:’, można stosować do całkowitego wyliczenia wektora (danych jedno-wymiarowych),
jak i do macierzy dowolnego wymiaru (np.: macierzy 2D lub macierzy 3D), w postaci kolumny danych. Przy czym dane
w przypadku macierzy 2D są wyliczane kolejno kolumnowo z lewa na prawo:
M(:)
ans =
17
23
4
10
11
24
5
6
12
18
1
7
13
19
25
8
14
20
21
2
15
16
22
3
9
Oprócz, operatorów wyliczania ‘:’, oraz operatora końcowego zakresu ‘end’, w manipulacjach na danych macierzy 2D istotna
jest również umiejętność posługiwania się operatorem ‘[ ]’ , tj. operatorem konkatenacji (ang. concatenation), to znaczy
operatorem sklejania, lub inaczej mówiąc operatorem łączenia pojedynczych liczb, wektorów, wierszy, lub podbloków
macierzowych danych w większe agregaty danych.
Przypuśćmy, że mamy do dyspozycji zdefiniowaną macierz A zer oraz ponadto zdefiniowaną macierz B jedynek:
A =
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
10
B
B =
Przykładowe złożenie (sklejenie) tych dwóch macierzy poziomo, w kolejności: najpierw macierz A, a następnie macierz B, oraz
na odwrót wygląda następująco:
AB = [A B]
AB =
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
BA = [B A]
BA =
1
1
1
Jednakże sklejenie macierzy AB oraz BA pionowo (celem uzyskania macierzy 6 na 6 elementów) wymaga dodatkowo
wykorzystania symbolu (tutaj występującego w roli operatora) średnika ‘;’(!). Jest to wówczas operator łamania ciągu danych
o jednakowym wymiarze drugim (tj. liczbie elementów w wierszach danych) pionowo(tj. składania pionowego):
ABBA = [AB; BA]
ABBA =
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
W powstałej macierzy ABBA występują elementy niezerowe na… przeciw-diagonalnej, jak również w niektórych okolicach
około przeciw-diagolnalnych. Celem uzyskania położenia tych elementów w okolicach głównej diagonalnej, stworzoną
macierz ABBA należy obrócić przeciwnie do ruchu wskazówek zegara (tj. zgodnie z dodatnim kierunkiem kąta skierowanego
na płaszczyźnie XY):
DIAG = rot90(ABBA)
DIAG =
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
Oprócz obrotu macierzy (dodajmy, macierzy dowolnej 2D, tj. prostokątnej, a w szczególności kwadratowej), istnieje
możliwość wykorzystania poleceń dokonujących odbicia w symetrii względem osi poziomej (ang. flip-up-down):
DIAG_SYMETRIA_OSI_POZIOMEJ = flipud(DIAG)
DIAG_SYMETRIA_OSI_POZIOMEJ =
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
1
1
1
0
0
0
1
1
1
0
0
0
1
1
1
0
0
0
Ponadto istnieje możliwość wykorzystania analogicznego polecenia, realizującego odbicie macierzy w symetrii względem osi
pionowej (polecenie fliplr – ang. flip-left-right).
W nawigacji, po zestawie plików i katalogów podrzędnych w bieżącej lokalizacji (nawiasem mówiąc, bieżąca ścieżka katalogu
bieżącego wskazywana jest przez polecenie pwd) użyteczne może być wywołanie polecenia z konsoli emulatora środowiska
DOS. Są to polecenia zawsze poprzedzane znakiem wykrzyknika ‘!’, a formatowane w kolorze czcionki, dla całej linijki
polecenia, na jasno-brązowo.
11
Poniżej przytoczono DOS-owe polecenie (dir /ad) wyliczania tylko i wyłącznie podkatalogów:
!dir /ad
Wolumin w stacji C to Cs
Numer seryjny woluminu: C612-D617
Katalog: c:\MatlabV7p6\work
2011-11-06
2011-11-06
2011-11-03
2011-11-06
18:53
<DIR>
18:53
<DIR>
18:40
<DIR>
16:25
<DIR>
0 plik(˘w)
4 katalog(˘w)
.
..
AISO3XI11
AiSOss
0 bajt˘w
2˙531˙069˙952 bajt˘w wolnych
Natomiast, poniżej przytoczono polecenie DOS-owe (dir /os) listujące pliki o rozszerzeniu *.m, w kolejności wzrastającej
rozmiaru tych plików systemowych:
!dir /os *.m
Wolumin w stacji C to Cs
Numer seryjny woluminu: C612-D617
Katalog: c:\MatlabV7p6\work
2011-11-02
2011-11-02
2011-11-02
2011-11-02
2011-11-02
2011-11-02
2011-11-02
2011-07-19
2011-07-25
2011-07-06
2011-07-19
2011-07-06
2011-11-02
2011-07-10
21:30
21:32
21:30
21:36
21:41
22:12
21:44
19:45
08:07
22:04
19:47
19:28
22:25
11:37
15 plik(˘w)
0 katalog(˘w)
161
204
232
273
292
333
339
889
1˙272
1˙455
1˙594
2˙308
2˙804
8˙172
silnia_for.m
silnia_while.m
silnia_for_wstecz.m
silnia_while_wstecz.m
silnia_for_rek.m
silnia_rek.m
silnia_while_rek.m
Smatrix2angles.m
imwrite_gcf.m
surflgray.m
surlm.m
grad_bsd_sphere.m
wydawaj_sume_pieniedzy.m
loader.m
122˙483 bajt˘w
1˙728˙153˙134 bajt˘w wolnych
Ostatecznie, bazując na wcześniej zdefiniowanej macierzy M o rozmiarze 5 na 5 elementów (zdefiniowanej z pomocą
polecenia-funkcji magic), warto przytoczyć operację blokową realizacji operacji przypisania dowolnej wartości (na przykład:
wartości zerowej) elementom większym w tej macierzy M od wartości przykładowo równej 10:
M=magic(5)
M =
17
23
4
10
11
24
5
6
12
18
1
7
13
19
25
8
14
20
21
2
15
16
22
3
9
M_mniejsze_niz_10 = M
M_mniejsze_niz_10(M_mniejsze_niz_10>10)=0
M_mniejsze_niz_10 =
0
0
4
10
0
0
5
6
0
0
1
7
0
0
0
8
0
0
0
2
0
0
0
3
9
W tym celu skopiowano macierz M do macierzy M_mniejsze_niz_10, a następnie wykorzystując operator ‘( )’, blokowo
porównano każdy w elementów (jakby w blokowej operacji, jednak każdy z elementów z osobna!) z wartością 10.
W przypadku stwierdzenia prawdziwości warunku: M_mniejsze_niz_10 > 10 w miejsce elementu o wartości większej niż 10
wpisywane jest zero.
Podsumowując przegląd składni i poleceń (dość pobieżny przegląd, i o tyleż przykładowy, co rozwlekły, choć być może
wystarczająco czytelny, w przeciwieństwie do zestawienia tabelarycznego składni i poleceń środowiska Matlab) należy
wspomnieć o możliwości przytoczenia opcji szczegółowej pomocy, względem na przykład operatora ‘*’:
>> help *
Operators and special characters.
Arithmetic operators.
plus
- Plus
+
uplus
- Unary plus
+
minus
- Minus
uminus
- Unary minus
mtimes
- Matrix multiply
*
times
- Array multiply
.*
mpower
- Matrix power
^
power
- Array power
.^
mldivide
- Backslash or left matrix divide
\
mrdivide
- Slash or right matrix divide
/
ldivide
- Left array divide
.\
rdivide
- Right array divide
./
idivide
- Integer division with rounding option.
kron
- Kronecker tensor product
Relational operators.
eq
- Equal
ne
- Not equal
lt
- Less than
gt
- Greater than
le
- Less than or equal
ge
- Greater than or equal
==
~=
<
>
<=
>=
%
%
%
%
%
%
%
%
%
%
%
%
%
%
12
dodawanie dwuargumentowe
dodawanie jednoargumentowe
odejmowanie dwuargumentowe
odejmowanie jednoargumentowe
mnożenie macierzowe(wg.algebry liniowej)
mnożenie po-elementowe
potęgowanie macierzowe(wg. algebry lin.)
potęgowanie po-elementowe
dzielenie lewostronne (mac. i skalarne)
dzielenie prawostronne (mac. i skalarne)
dzielenie lewostronne po-elementowe
dzielenie prawostronne po-elementowe
dzielenie całkowito-liczbowe
operator Kronecker’a
%
%
%
%
%
%
operator
operator
operator
operator
operator
operator
relacji równości(porównania)
różności (braku równości)
relacji mniejszości
relacji większości
nieostrej relacji mniejszości
nieostrej relacji większości
. . .
. .
. % tutaj następuje cząstkowe przytaczanie listingu
Special characters.
% znaki-operatory specjalnego zastosowania
colon
- Colon
:
% operator wyliczenia (np.wnętrza macierzy)
paren
- Parentheses and subscripting
( ) % operator indeksowania elementów tablicy
paren
- Brackets
[ ] % domyślnie: operator poziomego łączenia
paren
- Braces and subscripting
{ }
punct
- Function handle creation
@
% uchwyt funkcji
punct
- Decimal point
.
% kropka – operator dostępu do pól structur
punct
- Structure field access
.
% kropka – rówież: numeryczna kropka
punct
- Parent directory
.. % wskazanie (w poleceniu) bieżącego katalg.
punct
- Continuation
... % kontynuacja linii polecenia w nast. linii
punct
- Separator
,
% ogólnie – znak separatora elementów
punct
- Semicolon
;
% średnik
punct
- Comment
%
% symbol łańcucha komentarza tekstowego
punct
- Invoke operating system command
!
% tutaj: znak poprzedzajacy wyw. Pol. Emu. DOS
punct
- Assignment
=
% operator przypisania
punct
- Quote
'
% symbol inicjujący/kończący cytowanie
transpose - Transpose
.'
% również: operator transpozycji macierzy
ctranspose - Complex conjugate transpose
'
% również: op. transpoz. mac. lczb. zesp.
horzcat
- Horizontal concatenation
[,]
% operator poziomego łączenia danych
vertcat
- Vertical concatenation
[;]
% operator pionowego łączenia danych
subsasgn
- Subscripted assignment
( ),{ },
subsref
- Subscripted reference
( ),{ },
subsindex - Subscript index
metaclass - Metaclass for MATLAB class
?
Bitwise operators.
bitand
- Bit-wise AND.
bitcmp
- Complement bits.
bitor
- Bit-wise OR.
bitmax
- Maximum floating point integer.
bitxor
- Bit-wise XOR.
bitset
- Set bit.
bitget
- Get bit.
bitshift
- Bit-wise shift.
% bitowe operatory logiczne..
. . .
. .
. % poniżej następuje cząstkowe przytaczanie listingu
See also arith, relop, slash, function_handle.
W powyższym zestawieniu operatorów i ich znaczeń, listing opcji szczegółowej pomocy został uzupełniony o komentarze w j.
polskim, o czcionce sformatowanej kolorem ciemno-zielonym. Pośród nich skomentowano głównie operatory wyliczeń,
konkatenacji (łączenia danych) oraz operatory rachunku macierzowego i operatory działań po-elementowych, omówione
pokrótce powyżej w tym dokumencie.
Dalsze omówienia poleceń, składni, wywołań predefiniowanych funkcji, jak na przykład:
13
-rozwinięcia szeregów liczb z użyciem funkcji typu linspace lub logspace,
-generacja siatki 2D współrzędnych z wykorzystaniem funkcji meshgrid,
- wykreślanie danych (o opisie parametrycznym) z wykorzystaniem funkcji plot3,
- definicja palet kolorów z wykorzystaniem funkcji colormap, itp…
wymagają z pewnością odrębnego dokumentu omówień w bardziej szczegółowym temacie zastosowań.
Poniżej przedstawione będą czynności, składnia definicyjna, jak również przykładowe struktury bloków decyzyjnych,
w tworzeniu funkcji – definicji m-skryptów.
Definiowanie złożonego ciągu operacji logicznych i arytmetycznych zazwyczaj wymaga wykorzystania edytora m-skryptów.
W edycji takiego m-skryptu, uruchamianej poleceniem:
edit funkcja_uzytkownika
tworzony jest nowy plik o nazwie funkcja_uzytkownika.m (o domyślnym rozszerzeniu *.m).
Jeśli decydujemy się na definicję odrębnego bloku instrukcji i poleceń, z listą argumentów wejściowych i wyjściowych oraz
reprezentatywną nazwą wywołania (w tym wypadku nazwą: funkcja_użytkownika) wymagany jest nagłówek definicyjny
funkcji. Przy czym lista argumentów wyjściowych podawana jest w obejmujących nawiasach kwadratowych po słowie
kluczowym function. Natomiast po znaku równości podawana jest nazwa formalna funkcji (najlepiej zgodna z nazwą fizycznie
istniejącego na dysku pliku systemowego definicji, lecz bez rozszerzenia *.m).
Ostatecznie za nazwą formalną funkcji, w nawiasach okrągłych podawana jest lista argumentów wejściowych. Ciąg
argumentów zarówno: listy wejściowej, jak i listy wyjściowej argumentów, jest przedzielany przecinkiem, (jeśli argumentów
jest więcej niż jeden). Przy czym w definicji, jak i w wywołaniu, jeśli lista argumentów wyjściowych jest jedno-elementowa,
nie ma potrzeby przytaczać ujmujących ją nawiasów kwadratowych.
function [sn_for,tab_sn_for] = silnia_for(n)
Ponadto, w jednym fizycznie istniejącym pliku systemowym na dysku, służącym, jako definicja m-skryptu, może występować
wiele nagłówków definicyjnych funkcji – wraz z ich definicjami. Wówczas, każda następna definicja (następująca po pierwszej
definicji zasadniczej w pliku *.m) ma charakter wyłącznie lokalny. Mogą być wykorzystywane te definicje, jako wywołania
funkcji podrzędnych, względem funkcji nadrzędnej. Jednak plusem (czy też czasem wadą) takiego rozwiązania jest fakt, że te
następne nagłówki definicyjne przesłaniają definicje tak samo brzmiących funkcji, a zdefiniowanych w oddzielnych plikach
systemowych w tym samym katalogu roboczym.
Poniżej przedstawiono podstawowy zarys funkcji naliczania wartości silni, z wykorzystaniem pętli for:
function [sn_for,tab_sn_for] = silnia_for(n)
sn_for = 1;
tab_sn_for = [];
for i = 1:1:n
sn_for = sn_for * i;
tab_sn_for = [tab_sn_for sn_for];
end;
Zmienna sn_for służy do przechowywania cząstkowego wyniku naliczanej silni. Rzecz jasna z uwagi na iloczynowy charakter
operacji naliczania silni, elementem obojętnym w tej operacji jest wartość 1. Stąd, zmienna sn_for, przed pierwszym wejściem
przebiegu funkcji (wejściem inicjującym licznik pętli powtarzającej for, tj. zmienną i) jest ustawiona na wartość 1.
sn_for = 1;
Analogicznie, celem horyzontalnego przechowywania wyników cząstkowych w naliczaniu silni wartością pustą zainicjowano
zmienną tab_sn_for (tabelaryczna zmienna przechowywania wyników cząstkowych).
tab_sn_for = [];
W pętli for, tj. w jej wnętrzu definicyjnym następuje kolejne przemnażanie poprzedniej wartości sn_tab przez zwiększaną
z iteracji na iterację wartość licznika iteracji i:
sn_for = sn_for * i;
Natomiast, do poprzedniej wartości tabeli wyników cząstkowych w zmiennej tab_sn_for, dołączane są z iteracji na iterację
kolejne wyniki cząstkowe z użyciem operatora poziomej konkatenacji:
tab_sn_for = [tab_sn_for sn_for];
Powyższa wersja funkcji może być alternatywnie zrealizowana z wykorzystaniem pętli powtarzającej while:
14
function [sn_while,tab_sn_while] = silnia_while(n)
i = 1;
sn_while = 1;
tab_sn_while = [];
while i <= n
sn_while = sn_while * i;
tab_sn_while = [tab_sn_while sn_while];
i = i + 1;
end;
W powyższej definicji funkcji naliczania silni, dodatkowo jest wymagane jest inicjowanie licznika i kolejnych iteracji pętli
while:
i = 1;
Ponadto we wnętrzu definicyjnym pętli while wymagane jest zwiększanie wartości zmiennej iteracyjnej i:
i = i + 1;
Z kolei pętla for może być zastosowana we wstecznym naliczaniu silni. Jedynie pośrednie wyniki cząstkowe naliczanej silni
znacząco się różnią od wyników cząstkowych naliczanych z prostym zwiększaniem licznika pętli for:
function [sn_for_wstecz,tab_sn_for_wstecz] = silnia_for_wstecz(n)
sn_for_wstecz = 1;
tab_sn_for_wstecz = [];
for i = n:-1:1
sn_for_wstecz = sn_for_wstecz * i;
tab_sn_for_wstecz = [tab_sn_for_wstecz sn_for_wstecz];
end;
W nagłówku definicyjnym pętli for występuje zmienna iteracyjna inicjowana szeregiem wartości naliczanych wstecznie
od wartości zmiennej n do 1 włącznie z krokiem -1:
for i = n:-1:1
Poniżej przytoczono wyniki uruchomień funkcji silnia_for oraz funkcji silnia_for_wstecz:
>> [sn,sn_tab]=silnia_for(5)
sn =
120
sn_tab =
1
2
6
24
120
>> [sn,sn_tab]=silnia_for_wstecz(5)
sn =
120
sn_tab =
5
20
60
120
120
Zarówno w przypadku definicji: silnia_for oraz silnia_while, jak i definicji: silnia_for_wstecz oraz silnia_while_wstecz,
wartość zmiennej przechowującej cząstkowy wynik naliczanej silni ustawiana była na wartość 1. Natomiast, pierwsze przejście
iteracyjne (iteracji inicjującej automatycznie zmienną i w pętli for) w funkcji silnia_for_wstecz od razu ustawiało wartość tej
zmiennej (nazywanej sn_for_wstecz w tej funkcji naliczania silni) na wartość najwyższą, tj. równej argumentowi naliczanej
silni. Stąd wyniki cząstkowe są w dwóch powyższej przytaczanych wywołaniach funkcji: silnia_for oraz silnia_for_wstecz ,
diametralnie różne.
Analogicznie poniżej przedstawiono definicję funkcji silnia_while_wstecz, z licznikiem iteracji o wartościach coraz mniejszych
z iteracji z na iteracji.
function [sn_while_wstecz,tab_sn_while_wstecz] = silnia_while_wstecz(n)
i = n;
sn_while_wstecz = 1;
tab_sn_while_wstecz = [];
15
while i > 0
sn_while_wstecz = sn_while_wstecz * i;
tab_sn_while_wstecz = [tab_sn_while_wstecz sn_while_wstecz];
i = i - 1;
end;
Przy czym wartość licznika iteracji jest tutaj ustawiana na wartość najwyższą, równą argumentowi silni:
i = n;
Natomiast, sam licznik ulega de-inkrementacji, tj. zmniejszania od jeden z iteracji na iterację:
i = i - 1;
Najciekawszą koncepcją budowy funkcji naliczania silni, jest wykorzystanie struktury rekurencyjnej, to znaczy pierwotnego
zagłębiania się w kolejne pod-wywołania funkcji o tej samej treści definicyjnej, jednak z ostatecznym naliczaniem silni
(w cząstkowych wartościach iloczynu) przy powrocie z dna rekurencyjnego wywołań tych funkcji.
Poniżej przedstawiono funkcję silnia_rek.m o rekurencyjnej strukturze definicyjnej:
function [sn_rek, tab_sn_rek] = silnia_rek(n)
%sn_rek = 1;
tab_sn_rek = [];
if n == 1
sn_rek = 1;
tab_sn_rek = [1];
disp(['Rekurencja najniższa nr: 1' ]);
disp(['Wartość cząstkowa silni: 1, ustalona na samym dnie wywołań rekurencji pośrednich']);
return;
else
disp(['Rekurencja pośrednia nr: ' num2str(n)]);
[sni, tabi] = silnia_rek(n - 1);
sn_rek = n * sni;
disp(['Wartość cząstkowa silni: ' num2str(sn_rek) ' naliczana nawrotnie w iteracji: ' num2str(n)]);
tab_sn_rek = [tabi sn_rek];
disp(['Tabela wyników cząstkowych: [' num2str(tab_sn_rek) '] naliczana nawrotnie w iteracji: ' num2str(n)]);
end;
W powyższej definicji o strukturze rekurencyjnej uderza po pierwsze brak pętli powtarzającej.
Nieco więcej światła na przebieg wywołania funkcji naliczania silni o strukturze definicyjnej może rzucić analiza wydruku –
listingu wywołania funkcji, dla powiedzmy argumentu równego 5 (na ciemno-zielono oraz ciemno-czerwono zaznaczono
komentarze własne, uzupełniające do poniższego listingu):
>> [sn,sntab]=silnia_rek(5)
Rekurencja pośrednia nr: 5 % pierwsze rekurencyjne wywołanie funkcji w funkcji
Rekurencja pośrednia nr: 4 % drugie rekurencyjne wywołanie funkcji w funkcji
Rekurencja pośrednia nr: 3 % trzecie rekurencyjne wywołanie funkcji w funkcji
Rekurencja pośrednia nr: 2 % czwarte rekurencyjne wywołanie funkcji w funkcji
Rekurencja najniższa nr: 1 % piąte rekurencyjne wywołanie, sięgające ‘dno’ rekurencji
Wartość cząstkowa silni: 1, ustalona na samym dnie wywołań rekurencji pośrednich
Wartość cząstkowa silni: 2 naliczana nawrotnie w iteracji: 2
Tabela wyników cząstkowych: [1 2] naliczana nawrotnie w iteracji: 2
Tabela wyników cząstkowych: [1 2 6] naliczana nawrotnie w iteracji: 3
Tabela wyników cząstkowych: [1
2
6 24] naliczana nawrotnie w iteracji: 4
Tabela wyników cząstkowych: [1
2
6
24 120] naliczana nawrotnie w iteracji: 5
sn =
120
sntab =
1
2
6
24
120
Wynik naliczania silni, a nawet wyniki cząstkowe naliczania silni są identyczne, jak w przypadku wywołań funkcji naliczania
silni (silnia_for, silnia_while) z prostą (to jest wprzód) zmianą wartości zmiennej licznika iteracji.
Jednakże, pierwsze pięć przebiegów rekurencyjnych funkcji (rekurencyjnych, lecz nie iteracyjnych!), oparte jest o pięciokrotne
zagłębianie, rekurencyjne wywoływanie funkcji w funkcji w obrębie bloku alternatywnego wykonania instrukcji warunkowej if:
else
16
sn_rek = n * sni;
disp(['Wartość cząstkowa silni: ' num2str(sn_rek) ' naliczana nawrotnie w iteracji: ' num2str(n)]);
disp(['Tabela wyników cząstkowych: [' num2str(tab_sn_rek) '] naliczana nawrotnie w iteracji: ' num2str(n)]);
end;
Konkretnie, rekurencyjne pięciokrotne wywoływanie funkcji w funkcji następuje w oparciu o linijkę definicyjną:
Z kolei, ‘na dnie’ wszystkich pięciu poziomów wywołań rekurencyjnych następuje istotny zwrot algorytmiczny. Mianowicie
następuje unikatowe, (bo jednokrotne) wykonanie bloku zasadniczego (zamiast alternatywnego) instrukcji warunkowej if:
if n == 1
sn_rek = 1;
tab_sn_rek = [1];
. . .
. .% tutaj następuje cząstkowy listing definicji funkcji silnia_rek.m
return;
else
W rzeczy samej następuje ‘odbicie się’ rekurencyjnego przebiegu algorytmu od samego dna (od takiego niby parteru czteropiętrowego budynku – parter jest najniższym, piątym poziomem kondygnacji). W tym momencie w obrębie powyższego bloku
wykonania zasadniczego, instrukcji warunkowej if następuje przypisanie zmiennej cząstkowego naliczania silni wartości 1:
sn_rek = 1;
tab_sn_rek = [1];
Jak widać powyżej, oprócz tego nadano również wartość początkową zmiennej, tablicowego gromadzenia wyników
cząstkowych tab_sn_rek.
Od tego momentu następuje etap nawrotny, tj. powrotu z zagłębionych wywołań funkcji w funkcji, wraz z jednoczesnym
rozpoczęciem właściwego etapu naliczania cząstkowych wartości iloczynów, skutkujących na końcu wyznaczeniem silni, przy
zadanej wartości argumentu wejściowego – zmiennej n. De facto właściwe naliczanie silni występuje w dwóch pod-linijkach
bloku wykonań alternatywnych instrukcji warunkowej if:
sn_rek = n * sni;
. . .%tutaj następuje cząstkowy listing definicji funkcji silnia_rek.m
Reasumując: realizacja zadania naliczania silni w oparciu o strukturę rekurencyjnych wywołań (w miejsce struktury iteracyjnej
opartej o pętle powtarzające: for lub while) wydaje się z pozoru niezmiernie skomplikowana. Jednakże w realizacji zadań
obliczeniowych znacznie bardziej złożonych zaznacza się znaczna oszczędność kodu (definicyjnego funkcji), względem
standardowej definicji (w oparciu o iteracyjną definicję funkcji). Ponadto, przy zadaniach niezmiernie złożonych, zauważa się
konieczność stosowania pewnego kompromisu pomiędzy: ilością pamięci operacyjnej oraz często: innych zasobów
obliczeniowych (wymaganych w rekurencyjnym definiowaniu zadania), a objętością samego kodu definicyjnego (wymaganego
w iteracyjnym definiowaniu zadania).
Bibliografia (w niektórych wypadkach jest możliwe znalezienie publikacji edycji CRC w darmowych zasobach Internetu):
[1] Wojciech Tarnowski: „Symulacja i optymalizacja w Matlab’ie”, ISBN 83-87438-81-2, Wyd. i Druk: „Intergraf” S. C. Sopot, 2001
(uwaga – tylko rozdział wstępny – środowisko Matlab)
[2] Matlab v. 6.5 << Manual >> - podręcznik pdf na stronie http://www.mathworks.com
[3] Matlab v. 6.5 << Image Processing Toolbox >> - podręcznik pdf na stronie http://www.mathworks.com
[4] Patrick Marchand, O. Thomas Holland: “Graphics and GUIs with Matlab” 3rd Edition, Chapman & Hall, CRC Press Company, 2003
[5] Andy H. Register: “A Guide to Matlab Object-Oriented Programming”, Chapman & Hall CRC, 2007
[6] Misza Kalechman: “Practical Matlab Applications for Engineers”, CRC Press, Taylor & Francis Group, 2009
[7] Peter
J.
Acklam:
“Matlab
array
manipulation
tips
and
tricks”,
http://home.online.no/~pjacklan,
18nth
Oct.
2003
17
Przykłady zadań obliczeniowych zrealizowanych
w postaci funkcji – m-skryptów
zdefiniowane iteracyjnie oraz rekurencyjnie
Na użytek zajęć laboratoryjnych z przedmiotu AiSO (Algorytmy i Systemy Obliczeniowe) wytyczono kilka najbardziej
przekrojowych i ilustracyjnych zadań algorytmicznych. Ponadto przedstawiono niektóre spośród rozwiązań tych zadań,
w postaci zrealizowanych funkcji – m-skryptów w środowisku Matlab.
Po pierwsze: celem uzupełnienia przeglądu składni instrukcji warunkowego wyboru i przetwarzania przytoczono dwie krótkie
funkcje: losuj_zgaduj.m (losuj kulę w urnie i zgadnij jej numer) oraz losuj_wybieraj.m (losuj kilka kul z urny, a następnie
wyświetlaj numery kolejno wylosowanych kul).
function [jedna_kula] = losuj_zgaduj(n)
jedna_kula = randi(n,1,1);
ktora_kula = -1;
while ktora_kula ~= jedna_kula
ktora_kula = input(['Zgadnij numer wylosowanej kuli z urny w zakresie od ' num2str(1) ' do ' num2str(n)]);
end;
switch ktora_kula
case 1
disp(['Wylosowano kule numer 1']);
case 2
case 3
case 4
case 5
case 6
case 7
case 8
case 9
case 10
otherwise
disp(['Wylosowano kule spoza zakresu <1-10>']);
end;
Wylosowany numer kuli przechowywany w zmiennej jedna_kula (z zakresu obranego w argumencie powyższej funkcji), jest
porównywany w relacji różności z wartością zmiennej ktora_kula, w warunku logicznym pętli powtarzającej while.
while ktora_kula ~= jedna_kula
ktora_kula = input(['Zgadnij numer wylosowanej kuli z urny w zakresie od ' num2str(1) ' do ' num2str(n)]);
end;
Jednak, gdy wartość zmiennej ktora_kula wprowadzona z klawiatury (poleceniem input) zrówna się z wartością zmiennej
jedna_kula, następuje blok warunkowego wyboru, zaczynający się słowem kluczowym: switch.
switch ktora_kula
case 1
case 2
case 3
. . .
. .
. % poniżej częściowo przytoczono listingu kodu funkcji
case 10
otherwise
disp(['Wylosowano kule spoza zakresu <1-10>']);
end;
Instrukcja warunkowego wielo-wyboru: switch …case…end, (zaimplementowana zresztą w analogiczny sposób w większości
języków programowania wyższego poziomu), oferuje sprawny wybór podbloku instrukcji przeznaczonych do wykonania,
w oparciu o wartość zmiennej, następującej po słowie kluczowym switch. Natomiast podbloki instrukcji przeznaczone
do warunkowego wywołania, każdy z nich jest poprzedzony słowem kluczowym case oraz jedną z wartości, przyjmowanych
przez zmienną, występującą właśnie po słowie kluczowym switch.
18
Jednak w środowisku Matlab, opcja wielo-wyboru umożliwia bardziej elastyczne definiowanie warunków wyboru instrukcji.
Na przykład: możliwe jest wprowadzanie wielu alternatywnych wartości, adekwatnych do kryterium wywołania pojedynczego
podbloku instrukcji case (w tym również wartości numerycznych, znakowych, jak i łańcuchów znakowych).
Funkcja druga losuj_wybieraj.m dokonuje realizacji nieco innego zadania oraz w nieco bardziej bezpośredni sposób:
function [urna] = losuj_wybieraj(n)
urna = randi(10,n,1);
for i=1:n
switch urna(i)
case 1
disp(['Wybrano kule numer
case 2
case 3
case 4
case 5
case 6
case 7
case 8
case 9
case 10
otherwise
disp(['Wybrano kule spoza
end;
end;
1']);
2']);
3']);
4']);
5']);
6']);
7']);
8']);
9']);
10']);
zakresu <1-10>']);
Mianowicie, po wylosowaniu wektora dziesięciu losowych liczb całkowitych (tutaj: liczb naturalnych), w pętli iteracyjnej for
następuje wykonanie warunkowe bloku: switch…case ….case …end – wielo-wyboru, skutkujące w wielokrotnym wyświetleniu
10 numerów kul, wylosowanych z urny zawierającej n kul, ponumerowanych wg. szeregu liczb naturalnych.
Po drugie: za pomocą funkcji wydawaj_sume_pieniedzy.m, zrealizowano wirtualną maszynę – automat (a może:
automat-bankomat) do zakupu produktu, o pewnej określonej cenie (o wysokości ceny produktu, zadawanej w złotówkach,
jako drugi argument tej funkcji). Celem poniższej funkcji jest wydanie reszty z zakupu tego produktu, przy określonej sumie
pieniędzy (pieniędzy będących na koncie automatu-bankomatu, a może pieniędzy wpłaconych do tego automatu-bankomatu)
o wysokości tej sumy pieniędzy, przekazanej w pierwszym argumencie wejściowym.
Przy czym poniższy ‘wirtualny’ automat-bankomat powinien wypłacać z dokładnością do 1 grosza, wykorzystując nie tylko
pięć dostępnych na rynku polskim nominałów banknotów (nominałów papierowego środka płatniczego), lecz również
aż dziewięć dostępnych na rynku polskim nominałów bilonów (nominałów monetarnego środka płatniczego).
W definicji funkcji wydawaj_sume_pieniedzy.m zdefiniowano strukturę str, o 5 polach papierowego środka płatniczego oraz
ponadto o 9 polach monetarnego środka płatniczego (kropka jest rozdzielnikiem pola struktury o samej struktury, jako całości).
str.banknot200zl
str.banknot100zl
str.banknot050zl
str.banknot020zl
str.banknot010zl
%-------str.bilon5zl
str.bilon2zl
str.bilon1zl
str.bilon50gr
str.bilon20gr
str.bilon10gr
str.bilon05gr
str.bilon02gr
str.bilon01gr
=
=
=
=
=
' 200 zł ';
' 100 zł ';
' 50 zł ';
' 20 zł ';
' 10 zł ';
=
=
=
=
=
=
=
=
=
'
'
'
'
'
'
'
'
'
5
2
1
50
20
10
5
2
1
zł
zł
zł
gr
gr
gr
gr
gr
gr
';
';
';
';
';
';
';
';
';
W definicji funkcji zastosowano globalną pętlę powtarzającą warunkowo while, oraz ponadto pięć pętli podrzędnych i dziewięć
pętli podrzędnych, wszystkie one zdefiniowane, jako pętle powtarzające warunkowo while, odnoszące się odpowiednio do
wydawania reszty z banknotach (wg 5 nominałów) oraz do wydawania reszty w bilonie (wg 9 dostępnych nominałów).
Zastosowanie w miejsce 14 podrzędnych pętli powtarzających while, instrukcji warunkowych if (a jest to pierwsza myśl –
inicjatywa w realizacji konstrukcji tej funkcji) powodowałaby, że w funkcji wydawaj_sume_pieniedzy.m, istniałaby tylko
możliwość, co najwyżej jedno-razowego ‘odmierzania-wydawania z reszty’ każdego z nominałów, w jednokrotnym przebiegu
pętli globalnej while. Dodatkowo algorytm wydawania mógłby się przypadkowo ‘zakleszczać’ na dość niestandardowo
określonych pośrednich wynikach reszty, skutkując dość niespójnym i nieuzasadnionym działaniem.
function [reszty] =
wydawaj_sume_pieniedzy(suma,cena);
reszta = suma - cena;
disp(['Zapłacono: ' num2str(cena) ' zł,…
z sumy pieniędzy: ' num2str(suma) ' zł']);
disp(['Do wydania pozostało: ' …
num2str(reszta) ' zł reszty']);
disp('------------------------------------------');
%--------------------str.banknot200zl = ' 200 zł ';
str.banknot100zl = ' 100 zł ';
%-------str.bilon5zl
= '
5 zł ';
str.bilon2zl
= '
2 zł ';
str.bilon1zl
= '
1 zł ';
str.bilon50gr
= ' 50 gr ';
str.bilon20gr
= ' 20 gr ';
str.bilon10gr
= ' 10 gr ';
str.bilon05gr
= '
5 gr ';
str.bilon02gr
= '
2 gr ';
str.bilon01gr
= '
1 gr ';
%--------------------while (reszta > 0.01)
%----%banknoty
%----while (reszta - 200) >= 0
reszta = reszta - 200;
disp( [ 'Wydano: ' str.banknot200zl ] );
end;
%----%----while (reszta - 100) >= 0
end;
%----%----while (reszta - 50) >= 0
end;
%----%----while (reszta - 20) >= 0
end;
%----%----while (reszta - 10) >= 0
end;
%----%bilony
%----while (reszta - 5) >= 0
19
disp( [ 'Wydano: ' str.bilon5zl ] );
end;
%----%----while (reszta - 2) >= 0
end;
%----%----while (reszta - 1) >= 0
end;
%----%----while (reszta - 0.5) >= 0
reszta = reszta - 0.5;
disp( [ 'Wydano: ' str.bilon50gr ] );
end;
%----%----while (reszta - 0.2) >= 0
end;
%----%----while (reszta - 0.1) >= 0
end;
%----%----while (reszta - 0.05) >= 0
end;
%----%----while (reszta - 0.02) >= 0
end;
%----%----while (reszta - 0.01) >= 0
end;
%----end;
%--------------------------disp('-----------------------------------------------');
reszty = reszta;
disp( [ 'Do wydania zostało: ' …
num2str(round(100*reszty)) ' groszy reszty'] );
%---------------------------
Powyżej przytoczono całość funkcji wydawania reszty, sformatowany dwukolumnowo. Poniżej przedstawiono wynik
wywołania powyższej funkcji, przy zadanej sumie pieniędzy (200 zł), przeznaczonych do uiszczenia opłaty za produkt o cenie
wynoszącej 131 zł i 78 groszy:
>> [grosik ] = wydawaj_sume_pieniedzy(200, 131.78);
Zapłacono: 131.78 zł, z sumy pieniędzy: 200 zł
Do wydania pozostało: 68.22 zł reszty
---------------------------------------------------Wydano:
50 zł
Wydano:
10 zł
Wydano:
5 zł
Wydano:
2 zł
Wydano:
1 zł
Wydano:
20 gr
Wydano:
1 gr
---------------------------------------------------Do wydania zostało: 1 groszy reszty
20
Po trzecie: ostatni przykład wykorzystania pętli powtarzającej while, zaprezentowano dla zadania znajdywania
pojedynczego pierwiastka funkcji y = f(x) (funkcji ciągłej, a najlepiej lokalnie monotonicznej, lub przynajmniej funkcji
ciągłej o wartościach na krańcach zadanego wstępnie przedziału [a, b] o różnych znakach). Metoda bisekcji, lub metoda
prostej dwusiecznej ma dość prostą regułę postępowania. Jest to metoda prostej siecznej, dzielącej przedział [a, b] na dwa
podprzedziały, a następnie wybierającej ten podprzedział, w którym wartość funkcji na jej krańcach znowu będą miały
różne znaki:
function [rts] = pierwiastek_metody_prostej_dwudzielnej(feval_str,intvls_ab,steps,tolr);
%--------------------a = intvls_ab(1);
% pobierz z wiersza 2giego argumentu położenie punktu a na osi X%
b = intvls_ab(2);
% pobierz z wiersza 2giego argumentu położenie punktu b na osi Y%
%------------%rozwiń szereg argumentu X oraz linii zerowej (wzdłuż osi X) %
X = linspace(a,b,steps);% inaczej: X = a : (b-a)/(steps-1) : b;%%!%%
Z = 0.*X;
%--------------------Y = feval(feval_str,X); % wyznacz funkcję o nazwie określonej w 1wszym argumencie %
figure,
plot(X,Y,'b--');
% wykreśl funkcję badaną na wystąpienie pierwistka%
hold on;
% wykres do dalszego uzupełnienia, - jego uchwyt wstrzymany%
plot(X,Z,'k-');
% wykreśl linię zerową (wzdłuż osi X)%
title(['Przebieg funkcji: ' feval_str ', w znajdywaniu pierw. metodą bisekcji']);
xlabel(['przebieg funkcji badanej - linia niebieska przerywana, linia bisekcji - linia czerw. przeryw.' ...
', bieżąca zmiana jednej z granic przedziału [a,b] - czarne romby, wart. funk. na krańcach bież.'...
'przedz. [a,b] - czarne krzyżyki']);
ylabel(['Wartości funkcji: ' feval_str]);
%--------------------errs = 2;
% ustaw błąd na przypadkową oraz znaczną wartość (przed wejściem do pętli)%
licznik = 0;
% ustaw licznik przebiegu pętli while na zero - wart. pocz. %
% początek pętli głównej - kryterium wyjścia- oceną marginesu błędu znajdywania pierwiastka funkcji %
while (errs >= tolr)
% dopóki błąd nie spadnie poniżej wymaganej toleracji, kontynuuj pętlę while %
Ya = feval(feval_str,a); % oceń wartość funkcji na końcach przedziału [a,b] %
disp(['Wartość początkowa a przedziału [a,b]: ' num2str(a) ' z wartością funkcji Y(a): ' num2str(Ya)]);
Yb = feval(feval_str,b);
disp(['Wartość początkowa b przedziału [a,b]: ' num2str(b) ' z wartością funkcji Y(b): ' num2str(Yb)]);
%--plot(a,Ya,'rd');plot(b,Yb,'rd'); % oznacz wartości funkcji na krańcach przed. pocz. czerwn. rombami%
ab = linspace(a,b,steps);
% wyznacz szereg dziedziny w przedziale [a,b]%
Yab = linspace(Ya,Yb,steps);
% wyznacz liniowy szereg przeciwdzieny w przedziale [a,b]%
plot(ab,Yab,'r-.');
% wykreśl prostą - sieczną funkcji w przedziale [a,b]%
%rts = Ya*(b - a)/(Ya - Yb) + a; % z podobieństwa trójkątów znajdź przybliż. pierwiast. - przecięcie osi X %
Yrts = feval(feval_str,rts);
% znajdź wartość funkcji w miejscu tego przybliż. pierwiast. %
errs = abs(Yrts);
% jego wartość bezwględna, jest jednocześnie błędem znalezienia pierw. %
plot(rts,0,'kd');
% wykreśl gwiazdką przybliżoną lokalizację pierwiastka (na osi X na czarno) %
plot(rts,Yrts,'bd');
% wykreśl rombem przybliżoną lokalizację pierw. w przeciwdziedzinie %
LV = linspace(0,Yrts,steps); % rozwin przeciwdziedzinę-współrzędne wys. linii pionowej
plot(rts*ones(1,steps),LV,'k--'); % wykr. ln. pion., od punktu na osi X do wart.funk. w. punkt. na osi X
%--if (Yrts > 0)
% jeśli w przeciwdziedzinie jest to wartość dodatnia %
a = rts;
Ya = Yrts;
% zawężaj przedział [a,b] z lewej strony %
disp(['Przedzial [a,b] zawężony od lewej strony (od strony punktu a)']);
%--elseif (Yrts < 0);
% jeśli w przeciwdziedizenie jest to wartość ujemna %
%--b = rts;
Yb = Yrts;
% zawężaj przedział [a,b] w prawej strony %
disp(['Przedzial [a,b] zawężony od prawej strony (od strony punktu b)']);
end;
%--plot(a,Ya,'k+');plot(b,Yb,'k+');
%--licznik = licznik + 1
% zwiększ licznik przebiegu pętli o jeden%
end;
%----hold off;
Znając treść powyższego kodu, warto przeanalizować wyniki jednego w wywołań funkcji znajdywania pierwiastka funkcji
o następującej poniższej definicji:
function [Yrow] = SinExpXPolynomial(X)
Yrow = X.*sin(exp(X.^(4/3)-X));
Poniżej przedstawiono rezultat wywołania funkcji znajdywania pierwiastka dla zależności, jak powyżej, w przedziale: [1/8 3.0],
w paru zadanych krokach wizualizacji funkcji w bieżącym przedziale oraz bezwzględnej wartości tolerancji wynoszącej 0.05:
>>
[rts] = pierwiastek_metody_prostej_dwudzielnej('SinExpXPolynomial',[0.125 3.000],100,0.05);
Wartość początkowa a przedziału [a,b]: 0.125 z wartością funkcji Y(a): 0.1009
21
Wartość początkowa b przedziału [a,b]: 3 z wartością funkcji Y(b): -1.7606
Przedzial [a,b] zawężony od lewej strony (od strony punktu a)
licznik =
1
licznik =
2
licznik =
3
licznik =
4
licznik =
5
licznik =
6
licznik =
7
licznik =
8
Na podstawie powyższego wydruku, stwierdzono wykonanie 8 przebiegów globalnej pętli powtarzającej warunkowo while.
Natomiast wartość funkcji badanej w punkcie, określonym w tej pętli powtarzającej, jako przybliżone położenie pierwiastka
funkcji badanej, wynosi aż 0.11046 i wskazuje na sukcesywne przybliżanie się do tego punktu lewego krańca przedziału
domkniętego [a, b]. Zmniejszenie wartości progu tolerancji, powiedzmy 10-krotne (z wartości 0.05 do 0.005) powoduje
nieznaczne tylko wydłużenie wykonania procedury znajdywania przybliżonego położenia pierwiastka (z 8 do 9 przebiegów
pętli while) z uwagi na znaczne nachylenie funkcji oraz jej monotoniczny charakter zmian w otoczeniu położenia pierwiastka
badanej funkcji, przy wartości funkcji w znalezionym punkcie wynoszącym 0.013223.
22
Rys.3 Przebieg funkcji badanej (oznaczoną linią przerywaną niebieską), przebieg kolejnych
prostych – siecznych przedziału [a, b] (oznaczone linią przerywaną czerwoną) oraz
miejsca wyznaczania nowego położenia lewego przedziału a (oznaczonych symbolem czarnego rombu).
Wgląd w naturę przebiegu funkcji (która jest niemonotonicznie zmienna) oraz zasada działania metody znajdywania jednego
z wielu pierwiastków badanej funkcji, wskazuje początkowo na niekorzystny wzrost wartości badanej funkcji na lewym
bieżącym krańcu przedziału [a, b] (z przebiegu na przebieg pętli while). Z kolei powyżej 8 przebiegu pętli powtarzającej while
w funkcji następuje stosunkowo duży monotoniczny spadek tej funkcji, skutkujący stosunkowo znacznym tempem zbieżności
algorytmu do rzeczywistego położenia szukanego pierwiastka na osi X.
Po czwarte: postanowiono przytoczyć anty-przykład zastosowania rekurencyjnego obliczania wartości elementów ciągu
Fibonacciego. Poczynając od dwóch pierwszych elementów równych odpowiednio: 1 i 1, wartości każdego z następnych
elementów wyznacza się, jako sumę elementu ostatniego i przedostatniego. Nawiasem mówiąc, prócz zastosowań ściśle
matematycznych (oraz w rozwinięciu niektórych szeregów – również o zastosowaniu ściśle matematycznym), kolejne elementy
ciągu Fibonacciego wyznaczają pewne proporcje.
Proporcje te, sugerowane, jako dogodne w estetycznym (wizualnym) odbiorze na przykład: podstawowych wymiarów
wznoszonych budynków, portali, detali reliefów, również geometrycznych ram zawierających różnego rodzaju dzieła sztuki
itp., leżały przez znaczący okres antycznego okresu Europy Południowej u podstaw geometrycznego planowania
przestrzennego.
Pomimo prostoty w wyznaczaniu iteracyjnym elementów tego ciągu, tzn. o wartościach pierwszych dziesięciu elementów
równych: 1, 1, 2, 3, 5, 8, 13, 21, 34, 55, paradoksalnie wykorzystanie rekurencyjnej definicji obliczania wybranego elementu
ciągu Fibonacciego, w praktyce powyżej około 11-12 staje się prawdziwą studnią algorytmiczno-obliczeniową.
function [lfb] = fb(n);
if n == 1 %gdy rekurencyjnie osiągnięto dno,wykonuj blok podrzędny pod: 'if n == 1'%
disp('Rekurencja najniższa nr: 1');
lfb = 1;
return;
elseif n == 2 % gdy rekurencyjnie osiągnięto przedostatni poziom powyżej 'dna', to: 'elseif n == 2'%
disp('Rekurencja przedostatnia względem najniższej nr: 2');
lfb = fb(n - 1) + fb(n - 1);
disp(['Wartość czastkowa ciągu Fibonaciego: ' num2str(lfb) ', w nawrocie rekurencji nr: ' num2str(n)]);
else
if n > 2 % gdy rekurencyjnie osiągnięto poziom wyższy niż 2, to: 'else ... if n > 2 ...end; ...end;'%
lfb = fb(n - 1) + fb(n - 2);
disp(['Wartość cząstkowa ciągu Fibonacciego: ' num2str(lfb) ', w nawrocie rekurencji nr: ' num2str(n)]);
return;
end;
end;
23
W rekurencyjnej definicji (przytoczonej powyżej) dla wartości elementu ciągu Fibonacciego, wyznaczanego rekurencyjnie
poprzez wywoływanie funkcji w funkcji, powyżej drugiego elementu, następująca linijka wywołań:
lfb = fb(n - 1) + fb(n - 1);
czyni z powyższego zadania, zadanie o dość ścisłej odpowiedniości względem zadania przeszukiwania pełnego drzewa
binarnego (drzewa posiadającego w węźle rodzicielskim zawsze dwóch potomków z poziomu niższego).
Na marginesie, dla pełnego drzewa binarnego o 10 poziomach, na najniższym poziomie znajduje się aż 1024 liści – potomków
(liści – węzłów, pozbawionych jeszcze niższych – zależnych od nich potomków). Przeszukiwanie takiego – pełnego drzewa
binarnego – wraz z nawrotami przypomina – w czasie wykonania – algorytm o wielomianowym czasie wykonania
(lub nawet algorytm o wykładniczym czasie wykonania).
Poniżej przedstawiono listing uruchomienia rekurencyjnej funkcji wyznaczania n-tego elementu szeregu Fibonacciego:
>> [lfb] = fb(5);
Rekurencja pośrednia nr: 5
Rekurencja przedostatnia względem najniższej nr: 2
Rekurencja najniższa nr: 1
Wartość czastkowa ciągu Fibonaciego: 2, w nawrocie rekurencji nr: 2
Wartość cząstkowa ciągu Fibonacciego: 3, w nawrocie rekurencji nr: 3
Jak wynika z powyższego listingu, wartości cząstkowe (wyniki pośrednie ciągu Fibonacciego) w wielokrotnych nawrotach na
różnych poziomach przeszukiwania (przypomnijmy: analogicznym do nawrotów w pełnym drzewie binarnym na różnych jego
poziomach) są nadmiarowo – wielokrotnie powtarzane w obliczeniach.
Natomiast dla wartości argumentu równego 7 (jedynie od 2 pozycje wyżej), uruchomienie rekurencyjnego wywołania funkcji
fb, skutkuje już znacząco większym listingiem wyników:
>> [lfb] = fb(7);
24
Wyznaczenie wartości 22-go elementu ciągu Fibonacciego w środowisku obliczeniowym Matlab w wersji 7.6, według
wywołania powyższej definicji rekurencyjnej funkcji skutkuje listingiem, o objętości rzędu parędziesięciu kilobajtów
oraz wymaga, co najmniej 10 sekund pracy procesora (procesora 1.6GHz, na platformie 64-bitowej systemu Windows 2007).
Ostatecznie, wyznaczenie wartości przykładowo 27 elementu ciągu Fibonacciego, według wywołania powyższej definicji
rekurencyjnej funkcji skutkuje listingiem liczonym najprawdopodobniej w megabajtach oraz czasem wykonania wynoszącym,
co najmniej 105 sekund!
Natomiast, wykonanie wywołania tej funkcji z argumentem rzędu 40 lub 50 może okazać się niemożliwym, przy
umiarkowanych zasobach obliczeniowych. Prostszym rozwiązaniem jest wykonanie obliczeń elementów ciągu Fibonacciego
wprost, iteracyjnie.

A.Bernat/W.Mech./P.Kos./AiSO/16.X-28.X

Transkrypt

Podobne dokumenty

Rekurencja

Wprowadzenie do rodowiska Matlab

Schemat blokowy dla algorytmu iteracyjnego i rekurencyjnego

one w dniu *,l. kwietnia 2016 r

Gramatyki przypomnienie T zbiór symboli terminalnych

Ćw.12 Matlab4-Pliki, funkcje własne

LISTY - OKREŚLENIE Lista – uporządkowany zbiór dowolnej liczby

Modelowanie systemów licz ˛acych.´Cwiczenie 2.
