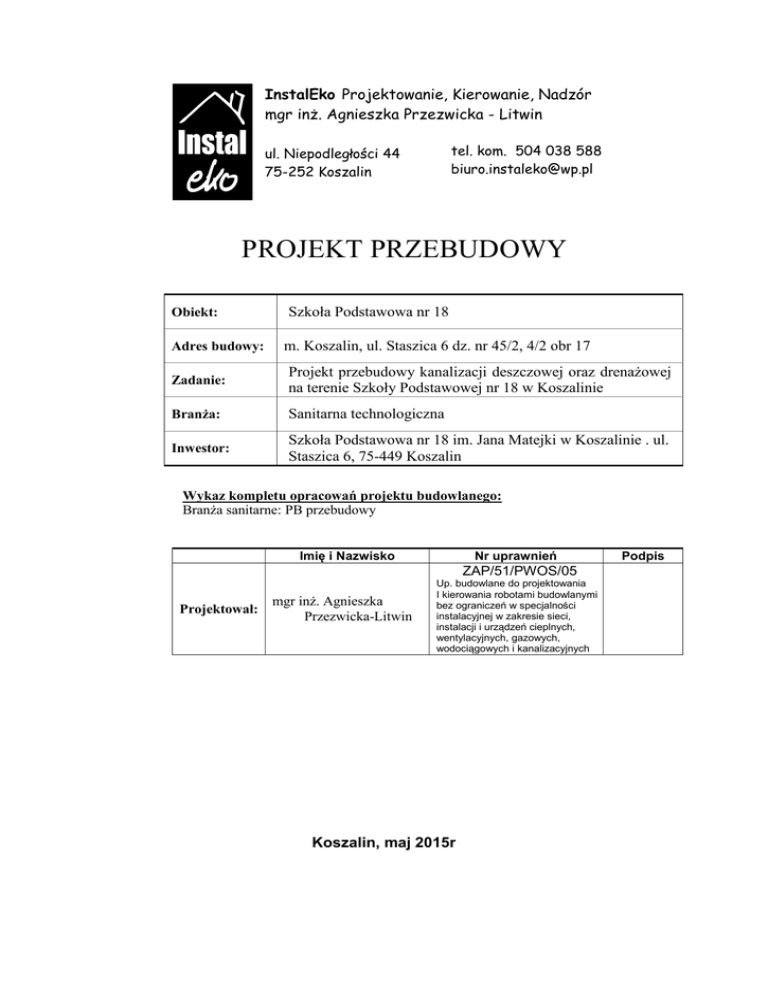

PROJEKT PRZEBUDOWY
Obiekt:
Adres budowy:
Szkoła Podstawowa nr 18
m. Koszalin, ul. Staszica 6 dz. nr 45/2, 4/2 obr 17
Zadanie:
Projekt przebudowy kanalizacji deszczowej oraz drenażowej
na terenie Szkoły Podstawowej nr 18 w Koszalinie
Branża:
Sanitarna technologiczna
Inwestor:
Szkoła Podstawowa nr 18 im. Jana Matejki w Koszalinie . ul.
Staszica 6, 75-449 Koszalin
Wykaz kompletu opracowań projektu budowlanego:
Branża sanitarne: PB przebudowy
Imię i Nazwisko
Nr uprawnień
ZAP/51/PWOS/05
Projektował:
mgr inż. Agnieszka
Przezwicka-Litwin
Up. budowlane do projektowania
I kierowania robotami budowlanymi
bez ograniczeń w specjalności
instalacyjnej w zakresie sieci,
instalacji i urządzeń cieplnych,
wentylacyjnych, gazowych,
wodociągowych i kanalizacyjnych
Koszalin, maj 2015r
Podpis
I . OPIS TECHNICZNY
II.
1.
Cel i zakres opracowania
2.
Podstawa opracowania
3.
Dane ogólne
4.
Opis projektowanego rozwiązania
5.
Zakres robót
6.
Trasa przebudowy instalacji deszczowej
7.
Warunki gruntowo – wodne
8.
Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia
9.
Charakterystyka projektowanej inwestycji
CZĘŚĆ GRAFICZNA
Rys. nr 1
- Projekt zagospodarowania terenu
Rys. nr 2
- Profile podłużne przyłącza i instalacji kanalizacji deszczowej
I
OPIS
1.0
1:500
1:100/500
TECHNICZNY
Cel i zakres opracowania
Celem niniejszego opracowania jest zaprojektowanie przebudowy instalacji kanalizacji
deszczowej oraz drenażowej dla budynku Szkoły Podstawowej nr 18 w Koszalinie 45/2, 4/2
obr 017
W budynku istnieje:
1. instalacja kanalizacyjna deszczowa - rynny spustowe
2.0
Podstawa opracowania
-
Obowiązujące normy i przepisy branżowe z zakresu budownictwa
-
Zlecenie Inwestora
-
Plan miejscowy - Uchwała Rady Miejskiej Koszalin nr XXXI/500/2005 z 29.12.2005r
3.0
Dane ogólne
Budynek zlokalizowany jest w miejscowości Koszalin ul. Stanisława Staszica 6 dz. nr 45/2,
4/2 obr. 17. W swoim architektonicznym założeniu stanowi on budynek użyteczności publicznej szkoła. Budynek wyposażony jest w instalację kanalizacji deszczowej odprowadzającej częściowe
wody opadowe z dachu oraz z placu. Posiada również odcinek kanalizacji drenażowej. Instalacja
wymaga wymianie, gdyż w piwnicy budynku szkolnego, następuje okresowe zalewanie. Istnieje
możliwość wymiany odcinków, po trasie istniejącej instalacji kanalizacji, poprzez budowę nowego
kolektora i nowych rur drenarskich.
4.0 Opis projektowanego rozwiązania
Projektuje się przebudowę odcinka instalacji kanalizacji drenażowej od studni d8 do d9 i do D15,
odcinek kanalizacji deszczowej od studni D15 do D14 wraz z odcinkiem do istniejącej studni D12,
wraz z istniejącym wpustem ulicznym, oraz odcinek kanalizacji deszczowej od istniejącej studni D8 do
studni D7, która podlega wymianie. Do studni D14 i D15 projektowane są podłączenia podlegających
wymianie kanałów deszczowych PVC Dn 160 odprowadzających wodę z rynien budynku. Spadki
instalacji kanalizacji drenażowej wykonane są od studni d8 do D15, a dla kanalizacji deszczowej od
D15 do istniejącej studni D12. W studni D15 projektowane jest połączenie przewodu kanalizacji
drenażowej z przewodem kanalizacji deszczowej, które przekazane zostaną do istniejącej studni D12.
Sieć wykonana będzie z rur PVC125 dla drenażu oraz PVC200 dla kanalizacji deszczowej i PVC 160
dla odcinków łączących rury spustowe.
Ze względu na istniejące zagospodarowanie terenu, utwardzenie w postaci płytek chodnikowych
35x35, których stan techniczny nie pozwoli na odtworzenie terenu do stanu pierwotnego, należy
przewidzieć wymianę z zastosowaniem kostki betonowej.
5.0 Zakres robót obejmuje przebudowę m.in.:
Przebudowę instalacji przewidzianą po trasie istniejących przewodów, zachowując zagłębienia i
spadki wynikające z załączników graficznych nr 1 i 2 do niniejszego opracowania wraz z wykonaniem
nowej nawierzchni.
5.1 Rurociągi:
Planuje się przebudowę instalacji:
a) drenażowej
PVC - U 125 SN 4 o powierzchni perforowanej z filtrem PP tj. z włókna polipropylenowego ,
długość przewodu łącznie L=32,5 mb
montaż studni drenażowej PVC 400 z osadnikiem – d8, d9
b) kanalizacji deszczowej:
PVC 200 SN 4 SDR 41, L=69,0 mb
PVC 160 SN 4 SDR 41, L= 14,0 mb
5.2 Studnie
Na trasie przebudowywanej kanalizacji, należy zamontować nowe studnie teleskopowe z
kinetą zbiorczą z PVC 400 w ilości 5 szt. w tym 2 szt. z osadnikiem (d8 - z osadnikiem, d9 - z
osadnikiem, D15, D14, D7). Studzienki składać się mają z następujących elementów:
- kineta PE lub PP o średnicy ø 400
- rura studzienna PVC–U ø 400
- rura teleskopowa PVC-U ø 400
- właz przejazdowy typu ciężkiego z żeliwa sferoidalnego klasy D-400 osadzony na stożku
betonowym zgodne z PN-EN 124
Studzienki muszą odpowiadać normie PN-B/10729 i EN476:1997.. Studzienka musi posiadać
aprobaty COBRiTI Instal oraz Instytutu Badawczego Dróg i Mostów.
5.3 Wpust drogowy
Na trasie przebudowywanej kanalizacji, należy wymienić wpust żeliwny 420/20 z osadnikiem
betonowym DN500.
5.4 Odtworzenie nawierzchni
Stan techniczny istniejących chodników, nie pozwoli odtworzyć do stanu pierwotnego obszaru
objętego przebudową kanalizacji, zatem należy wykonać nową nawierzchnię po trasie
wykopów oraz terenu przylegającego.
Ciągi komunikacyjne pieszo - jezdne
- rozebranie – 428,51 m2
- wymiana obrzeży – 122,26mb
wymiana chodników na kostkę typu polbruk gr. 6cm – 141,8m2
- podbudowa cementowo-piaskowa gr. 10 cm
- wypełnienie spoin piaskiem
wymiana chodników na kostkę typu polbruk gr. 8cm – 286,71m2
- podbudowa cementowo-piaskowa gr. 10 cm
- wypełnienie spoin zaprawą cementową
6.0 Trasa przebudowy instalacji deszczowej
Projektowaną trasę przebudowy kanalizacji deszczowej i drenarskiej przedstawiono na projekcie
zagospodarowania terenu - załącznik nr 1 do specyfikacji.
Projektuje się instalację po trasie istniejących instalacji wraz z uzbrojeniem. Przebudowa instalacji
planowana jest w terenie utwardzonych i w pasie zieleni.
Kanalizacja deszczowa:
- dla PVC Dn 200, L= ~ 69,0m
- głębokość posadowienia - średnio 1,84m
- podsypka 10 cm 7,5537 m3
- obsypka 30 cm – 37,769 m3
- szerokość wykopów 1,1m
- umocnienie ścian wykopów – 233,6 m2
- studnie PVC 400 – D7, D14, D15
- włączenie do istniejących studni D8 i D12
- demontaż istniejącej kanalizacji deszczowej i studni betonowych Dn1000 (wymiana) D7, D14,
D15
- demontaż wpustu deszczowego
- dla PVC Dn 160, L= 1,53 + 9,97 + 2,48 = ~ 14,0mb
- głębokość posadowienia - średnio 1,6m
- podsypka 10 cm 1,398 m3
- obsypka 30 cm – 6,431 m3
- szerokość wykopów 1m
- dwa podejścia pod rynny deszczowe z wymianą osadników i kolan żeliwnych Dn 150 –
włączenie do studni D14 i D15
- jeden wpust deszczowy uliczny z osadnikiem – włączenie do studni D14
- demontaż istniejących przykanalików do rynien – 2 szt. I do wpustu deszczowego – 1 szt.
Drenaż
- dla PVC Dn 125, L=32,50mb
- głębokość posadowienia - średnio 1,7m
- podsypka 15 cm (kruszywo) 3,8796 m3
- obsypka 30 cm (kruszywo) – 23,348 m3
- wyłożenie geowłókniną – 88,9m2 geowłókniny
- szerokość wykopów 0,8m
- studnie drenażowe PVC Dn 400 z osadnikiem – d8, d9
- włączenie do D15
- podłączenie istniejącego drenażu w studni d8
- demontaż istn. drenażu Dn 125mm
- demontaż (wymiana) studni d8 i d9
7.0 Warunki gruntowo – wodne
Zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 2.03.1999 r / Dz.U. nr
43
z
1999r
poz.430
konstrukcje
podatne
i
półsztywne
powinny
być
posadowione
na podłożu niewysadzinowym grupy nośności Gl. Przyjęto, że kanały będą posadowione na podsypce
z piasku o grubości 10cm dla kd i 15cm dla drenażu. Rury kolektorów deszczowych należy obsypać i
zagęścić warstwą piasku o grubości 30cm.
Obraz warunków wodnych odnosi się do okresu wierceń i może ulegać okresowym zmianom w
zależności od opadów atmosferycznych i pory roku dlatego należy przewidzieć że mogą wystąpić
sączenia wód gruntowych do wykopu, które należy wypompować za pomocą pompy spalinowej lub
elektrycznej z odprowadzeniem wód do istniejącej studni D12.
8.0 Informacja o wpisie terenu do rejestru zabytków lub inne ograniczenia
Teren na którym projektuje się budowę przyłącza nie jest wpisany do rejestru zabytków oraz
nie występują inne ograniczenia formalno-prawne.
9.0 Charakterystyka projektowanej inwestycji
Projektowana inwestycja, obejmująca przyłącze kanalizacji deszczowej jest inwestycją
proekologiczną,
umożliwiającą doprowadzenie wody z budynku i odprowadzenie ścieków do
kanalizacji miejskiej.
Przyłącze zostanie wykonane jako układ szczelny, eliminując infiltrację i eksfiltrację.
Uwzględniając powyższe, projektowana inwestycja nie będzie ujemnie oddziaływała na środowisko
przyrodnicze, a wręcz
przeciwnie,
będzie
chronić wody powierzchniowe i gruntowe przed
zanieczyszczeniem.
Opracowała: mgr inż. Agnieszka Przezwicka-Litwin
