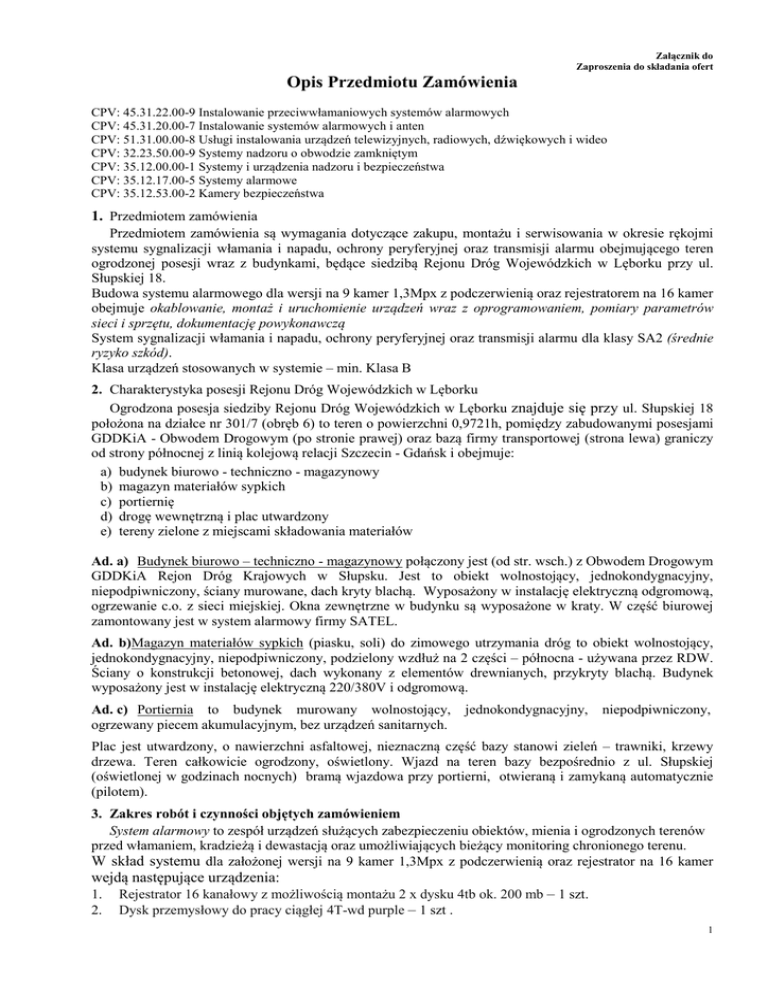

Opis Przedmiotu Zamówienia

Załącznik do
Zaproszenia do składania ofert
Opis Przedmiotu Zamówienia
CPV: 45.31.22.00-9 Instalowanie przeciwwłamaniowych systemów alarmowych
CPV: 45.31.20.00-7 Instalowanie systemów alarmowych i anten
CPV: 51.31.00.00-8 Usługi instalowania urządzeń telewizyjnych, radiowych, dźwiękowych i wideo
CPV: 32.23.50.00-9 Systemy nadzoru o obwodzie zamkniętym
CPV: 35.12.00.00-1 Systemy i urządzenia nadzoru i bezpieczeństwa
CPV: 35.12.17.00-5 Systemy alarmowe
CPV: 35.12.53.00-2 Kamery bezpieczeństwa
1. Przedmiotem zamówienia
Przedmiotem zamówienia są wymagania dotyczące zakupu, montażu i serwisowania w okresie rękojmi
systemu sygnalizacji włamania i napadu, ochrony peryferyjnej oraz transmisji alarmu obejmującego teren
ogrodzonej posesji wraz z budynkami, będące siedzibą Rejonu Dróg Wojewódzkich w Lęborku przy ul.
Słupskiej 18.
Budowa systemu alarmowego dla wersji na 9 kamer 1,3Mpx z podczerwienią oraz rejestratorem na 16 kamer
obejmuje okablowanie, montaż i uruchomienie urządzeń wraz z oprogramowaniem, pomiary parametrów
sieci i sprzętu, dokumentację powykonawczą
System sygnalizacji włamania i napadu, ochrony peryferyjnej oraz transmisji alarmu dla klasy SA2 (średnie
ryzyko szkód).
Klasa urządzeń stosowanych w systemie – min. Klasa B
2. Charakterystyka posesji Rejonu Dróg Wojewódzkich w Lęborku
Ogrodzona posesja siedziby Rejonu Dróg Wojewódzkich w Lęborku znajduje się przy ul. Słupskiej 18
położona na działce nr 301/7 (obręb 6) to teren o powierzchni 0,9721h, pomiędzy zabudowanymi posesjami
GDDKiA - Obwodem Drogowym (po stronie prawej) oraz bazą firmy transportowej (strona lewa) graniczy
od strony północnej z linią kolejową relacji Szczecin - Gdańsk i obejmuje:
a) budynek biurowo - techniczno - magazynowy
b) magazyn materiałów sypkich
c) portiernię
d) drogę wewnętrzną i plac utwardzony
e) tereny zielone z miejscami składowania materiałów
Ad. a) Budynek biurowo – techniczno - magazynowy połączony jest (od str. wsch.) z Obwodem Drogowym
GDDKiA Rejon Dróg Krajowych w Słupsku. Jest to obiekt wolnostojący, jednokondygnacyjny,
niepodpiwniczony, ściany murowane, dach kryty blachą. Wyposażony w instalację elektryczną odgromową,
ogrzewanie c.o. z sieci miejskiej. Okna zewnętrzne w budynku są wyposażone w kraty. W część biurowej
zamontowany jest w system alarmowy firmy SATEL.
Ad. b)Magazyn materiałów sypkich (piasku, soli) do zimowego utrzymania dróg to obiekt wolnostojący,
jednokondygnacyjny, niepodpiwniczony, podzielony wzdłuż na 2 części – północna - używana przez RDW.
Ściany o konstrukcji betonowej, dach wykonany z elementów drewnianych, przykryty blachą. Budynek
wyposażony jest w instalację elektryczną 220/380V i odgromową.
Ad. c) Portiernia to budynek murowany wolnostojący,
ogrzewany piecem akumulacyjnym, bez urządzeń sanitarnych.
jednokondygnacyjny,
niepodpiwniczony,
Plac jest utwardzony, o nawierzchni asfaltowej, nieznaczną część bazy stanowi zieleń – trawniki, krzewy
drzewa. Teren całkowicie ogrodzony, oświetlony. Wjazd na teren bazy bezpośrednio z ul. Słupskiej
(oświetlonej w godzinach nocnych) bramą wjazdowa przy portierni, otwieraną i zamykaną automatycznie
(pilotem).
3. Zakres robót i czynności objętych zamówieniem
System alarmowy to zespół urządzeń służących zabezpieczeniu obiektów, mienia i ogrodzonych terenów
przed włamaniem, kradzieżą i dewastacją oraz umożliwiających bieżący monitoring chronionego terenu.
W skład systemu dla założonej wersji na 9 kamer 1,3Mpx z podczerwienią oraz rejestrator na 16 kamer
wejdą następujące urządzenia:
1.
2.
Rejestrator 16 kanałowy z możliwością montażu 2 x dysku 4tb ok. 200 mb – 1 szt.
Dysk przemysłowy do pracy ciągłej 4T-wd purple – 1 szt .
1
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Kamera hermetyczna zewnętrzna 1,3Mpx 2,8mm z podczerwienią – pryzmat – 8 szt.
Kamera wewnętrzna 1,3mpx 2,8mm – 1 szt.
Switch 100 M bps 4POE w obudowie – 2 szt.
Listwa zasilająca przepięciowa – 1 szt.
Szafa rack 19” 9u 450mm – 1 kpl
Uchwyt ścienny do TV – 2 szt.
Przewód zewnętrzny Ftp kat 5 około 600m
Antena Ubiquity 5,8ghz – 1 kpl
Materiały pomocnicze wtyki końcówki, Hdmi,listwy itp. – 1 kpl
Monitory LC min. 26 cal – 2 szt.
Rozłożenie okablowania, montaż uruchomienie i programowanie systemu
Wyżej wymienione pozycje winny być ujęte w zakres elementów rozliczeniowych kosztorysu ofertowego.
Zamówienie obejmują także wszystkie czynności umożliwiające i mające na celu budowę systemu
sygnalizacji alarmu włamania i napadu na terenie ogrodzonej posesji RDW w Lęborku, a w szczególności:
− diagnostyka istniejącej centrali alarmowej i elementów systemowych ( klawiatura, moduły rozszerzeń) i
przewodów magistrali systemowej,
− włączenie istniejących czujników do nowego systemu,
− przygotowanie podłoża pod instalację przewodów,
− zakup i ułożenie rur ochronnych i kanałów elektroinstalacyjnych,
− zakup i ułożenie przewodów zasilających i sygnałowych,
− zakup i montaż czujników alarmowych (wewnętrzne i zewnętrzne, o różnym polu widzenia, czułości
dobrane odpowiednio dla chronionej strefy).
− zakup i montaż kamer zewnętrznych i wewnętrznych
− zakup i montaż elementów sygnalizacyjnych,
− zakup i montaż anteny
− zakup i montaż monitorów
− montaż modułu GSM
− instalacja i uruchomienie komputerowej serwisowej stacji nadzoru,
− programowanie i uruchomienie systemu
− wykonanie dokumentacji powykonawczej
− przeszkolenie pracowników RDW w zakresie obsługi systemu
− przeglądy serwisowe (2) systemu w okresie 12 m-cy
Określenia podane w opisie są zgodne z odpowiednimi normami i określeniami technicznymi.
System alarmowy jest zbudowany z urządzeń technicznych, których sprawność ma zasadniczy wpływ na
skuteczność zabezpieczenia obiektu. Elementy systemu alarmowego będą narażone na działanie różnych
czynników zewnętrznych, np.: wpływ warunków atmosferycznych (zewnętrzne sygnalizatory), wyładowań
atmosferycznych (napowietrzne linie telefoniczne, energetyczne, zewnętrzne sygnalizatory), uszkodzenia
mechaniczne (manipulatory, czujki itd.). Ich jakość i bieżąca kontrola pracy poszczególnych urządzeń
pozwali zachować wysoki poziom sprawności systemu alarmowego.
4. Założenia zakresu działania systemu alarmowego:
a) Uzbrajanie alarmu w budynku przy pomocy kodu wprowadzanego z klawiatury z
wyświetlaczem z wykorzystaniem pilota radiowego do obsługi bramy wjazdowej.
b) Podział obiektu na kilka stref, uzbrajanych osobno (np.: budynek, plac, wjazd na posesję).
c) Alarm głośny w postaci wyjącej i błyskającej syreny.
d) System podłączony do stacji monitorowania i agencji ochrony
e) Alarm przekazywany poprzez sieć GSM do telefonu komórkowego Kierownika RDW i agencji
ochrony;
f) System działający pomimo chwilowego zaniku napięcia;
g) Informacja w postaci SMS o alarmie, awarii, zaniku napięcia, rozładowaniu akumulatora, itp.
Ww. założenia mogą ulec zmianie w zależności od propozycji Wykonawcy systemy, przedłożonych
i uzgodnionych z RDW uwzględniających obiektywne możliwości dostosowania i rozbudowy
istniejącego systemu przy zachowaniu optymalnej sprawność i skuteczności zabezpieczenia obiektu.
2
5. Wymagania ogólne dotyczące robót.
5.1. Wykonawca przed złożeniem oferty winien zapoznać się ze stanem faktyczny w zakresie działania
systemu alarmowego i terenu objętego realizacją niniejszego zamówienia.
5.2. Wykonawca zobowiązuje się do zachowania w tajemnicy wszelkich informacji uzyskanych w trakcie
realizacji niniejszej umowy, których ujawnienie mogłoby mieć wpływ na bezpieczeństwo mienia i
pracowników
5.3. Pracownicy Wykonawcy powinni być przeszkoleni w zakresie przepisów BHP i Ppoż.
5.4. Roboty powinny być wykonane zgodnie z normami, zasadami wiedzy technicznej dotyczącej zakresu
robót oraz wytycznymi producentów zastosowanych urządzeń
5.5. Wszystkie materiały i urządzenia winny być dopuszczone do obrotu w budownictwie, posiadać
certyfikaty, aprobaty techniczne lub deklaracje zgodności z polskimi normami. Materiały stosowane
przy wykonywaniu zamówienia powinny być:
− nowe i oznakowane znakiem „CE” albo oznakowane polskim znakiem budowlanym,
− w gatunku bieżąco produkowanym,
− odpowiadać wymaganiom obowiązujących norm i przepisów,
− mieć wymagane polskimi przepisami świadectwa dopuszczenia do obrotu oraz wymagane certyfikaty
bezpieczeństwa.
− mieć instrukcje obsługi w języku polskim
− System sygnalizacji włamania i napadu, ochrony peryferyjnej oraz transmisji alarmu dla klasy SA2
(średnie ryzyko szkód) .
− Klasa urządzeń stosowanych w systemie – min. Klasa B
5.6. Wykonawca zobowiązany jest do użycia sprzętu i urządzeń gwarantujących jego bezpieczna obsługę,
które nie będą miały niekorzystnego wpływu na jakość pracy osób znajdujących się ich w bezpośrednim
sąsiedztwie i nie będą powodować zagrożenia ich zdrowia i życia.
5.7. Ogólne zasady montażu urządzeń alarmowych
Sposób montażu oraz warunki stosowania urządzeń powinny uwzględniać zalecenia producenta. Miejsce
montażu powinno zapewniać jak najmniejszą możliwość dostępu osób niepowołanych. Wszystkie
urządzenia alarmowe powinny znajdować się w strefie chronionej, chyba że z zasady ich stosowania
wynika inaczej. Jeżeli ze względów praktycznych centrala alarmowa znajduje się poza obszarem
chronionym powinno być zagwarantowane chronienie jej przed dostępem osób niepowołanych. Jeżeli w
systemie alarmowym znajduje się podcentrala to połączenia między centralą i podcentralą oraz linie
zasilające między nimi a urządzeniami zasilającymi powinny być liniami kontrolowanymi. Do lokalnej
sygnalizacji alarmu powinny być przewidziane co najmniej dwa niezależne sygnalizatory akustyczne,
połączone z centralą kontrolowanymi liniami sygnałowymi. Przewody instalacji alarmowej powinny być
oddalone od przewodów sieci energetycznej, a ich przekrój powinien zapewniać minimalne spadki
napięcia. Krzyżowanie się przewodów dopuszczalne jest tylko pod kątem prostym. Cała instalacja
alarmowa (kable, puszki) powinna znajdować się w strefie chronionej, a jej sposób wykonania powinien
być taki aby utrudnione było nieuprawnione lub niezamierzone unieruchomienie. Jeżeli część instalacji
prowadzona jest poza obszarem chronionym, to powinna przebiegać w rurach ochronnych a puszki
instalacyjne powinny być wyposażone w ochronę antysabotażową. Wszystkie połączenia instalacji
alarmowej powinny być mocowane mechanicznie, zapewniać minimalną rezystancję styku i
maksymalną rezystancję izolacji między sobą. W urządzeniach (czujkach) wyposażonych w regulację
czułości powinna być ustawiona minimalna czułość, zapewniająca spełnienie kryteriów wykrywania. Do
zasilania w energię elektryczną systemów alarmowych powinny być stosowane dwa niezależne od siebie
źródła: podstawowe i rezerwowe. Przełączanie pomiędzy nimi powinno następować automatycznie i nie
powodować zakłóceń pracy systemu alarmowego. Urządzenia zasilające system alarmowy nie mogą być
wykorzystywane do zasilania innych urządzeń.
5.8. Dokumentacja powykonawcza
Dokumentację powykonawczą Wykonawca sporządzi bezpośrednio po zakończeniu budowy systemu
alarmowego na przekazanych przez RDW w Lęborku aktualnych podkładach.
Dokumentacja powinna zawierać w szczególności dokładne dane o przebiegu ciągów przewodowych
oraz stan powykonawczy w miejscach zbliżeń i skrzyżowań instalacji z innymi urządzeniami uzbrojenia
budynkowego, a także dane dotyczące profilu kanałów instalacyjnych na poszczególnych odcinkach
ciągów, typu osprzętu.
3
Dokumentacja powykonawcza powinna być wykonana jako odrębny dokument powykonawczy.
Jako załączniki do dokumentacji powykonawczej powinny być dołączone: atesty dostawców na
materiały podstawowe użyte do budowy instalacji, a zwłaszcza przewody, czujki, kamery, centrala.
6. Odbiór końcowy i rozliczenie zamówienia
1. Zakończenie prac instalacyjnych (kablowych, montażowych oraz uruchomieniowych) potwierdzone
będzie komisyjnym odbiorem końcowym. Podczas odbioru potwierdzone będą:
− sprawności wszystkich urządzeń oraz ich jakości (zwłaszcza sygnalizowania zagrożeń)
− dokonanie niezbędnych pomiarów parametrów elektrycznych linii przewodowych (protokoły
pomiarów), wymaganymi oddzielnymi przepisami (PN-93/E-05009/61: Instalacje elektryczne w
obiektach budowlanych. Sprawdzenie odbiorcze oraz PN-93/E-05009/41 : Instalacje elektryczne w
obiektach budowlanych. Ochrona przeciwporażeniowa)bezpieczeństwo urządzeń ( Prawo budowlane
– art. 10 ust. 1 i 2; Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14
grudnia 1994 w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich
usytuowanie Dz.U. Nr 10/95 poz 46 z późn. zmian. rozdział 8:Instalacje elektryczne).
− legalność wprowadzonych do użytku oprogramowań (licencje użytkownika).
− oględziny wykonanych robót;
− sprawdzenie zgodności z przepisami techniczno-budowlanymi, polskimi normami oraz zasadami
wiedzy technicznej,
2. Po zgłoszeniu przez Wykonawcę gotowości do odbioru robót w ciągu 5 dni roboczych zostanie
wykonany komisyjny odbiór z udziałem przedstawicieli Wykonawcy i Zamawiającego. Jeśli w trakcie
odbioru stwierdzone zostaną usterki, należy je wymienić w protokole i wyznaczyć termin ich usunięcia
oraz nowy termin odbioru końcowego.
3. Podpisany przez strony umowy protokół odbioru końcowego stanowi podstawę do ostatecznych
rozliczeń pomiędzy stronami oraz fakturowania prac.
4. W trakcie odbioru końcowego systemy zabezpieczeń powinny zostać poddane testom. Po sprawdzeniu
działania urządzeń Wykonawca przeszkoli pracowników RDW w zakresie obsługi.
5. Zgodnie z (PN-93/E-08390/11: rodz.8.1) wykonawca systemu ( instalator ) podczas jego końcowego
odbioru powinien poświadczyć (jeśli nie ma usterek), że zainstalowany system jest w klasie SA2 i
spełnia wymagania PN (Deklaracja Zgodności).
6. Załącznikami do protokołu odbioru będą:
− dokumentacja powykonawcza
− oświadczenie, że zainstalowany system spełnia wymagania PN
− Protokoły pomiarów i badań
− Certyfikaty, aprobaty techniczne, deklaracje zgodności,
− Instrukcje obsługi w języku polskim
− Karty gwarancyjne producentów urządzeń
Akty prawne
1) Polska Norma PN-93/E-08390 "Systemy alarmowe"
2) Polska Norma PN-EN 50133-1 „ Systemy kontroli dostępu”
3) Polska Norma PN-EN 50130 -4:2002 Systemy alarmowe.
4) Polska Norma PN-EN 50134-7 „ Systemy alarmowe osobiste”
5) Polska Norma PN-86/E-06600 Automatyka i pomiary przemysłowe Kompatybilność elektromagnetyczna
urządzeń.
6) Ustawa Prawo budowlane z dnia 07.07.1994 r ( t.j. Dz. U. z 2013 r. poz. 1409 z późn. zm.)
7) Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r w sprawie warunków technicznych jakim powinny
odpowiadać budynki i ich usytuowanie.
8) Ustawa z dnia 22.08.1997r. O ochronie osób i mienia (Dz. U. 2005 nr 145 poz. 1221 z późn. zm.)
9) Ustawa „ O ochronie informacji niejawnych ‘’ z dnia 22 stycznia 1999 r.
