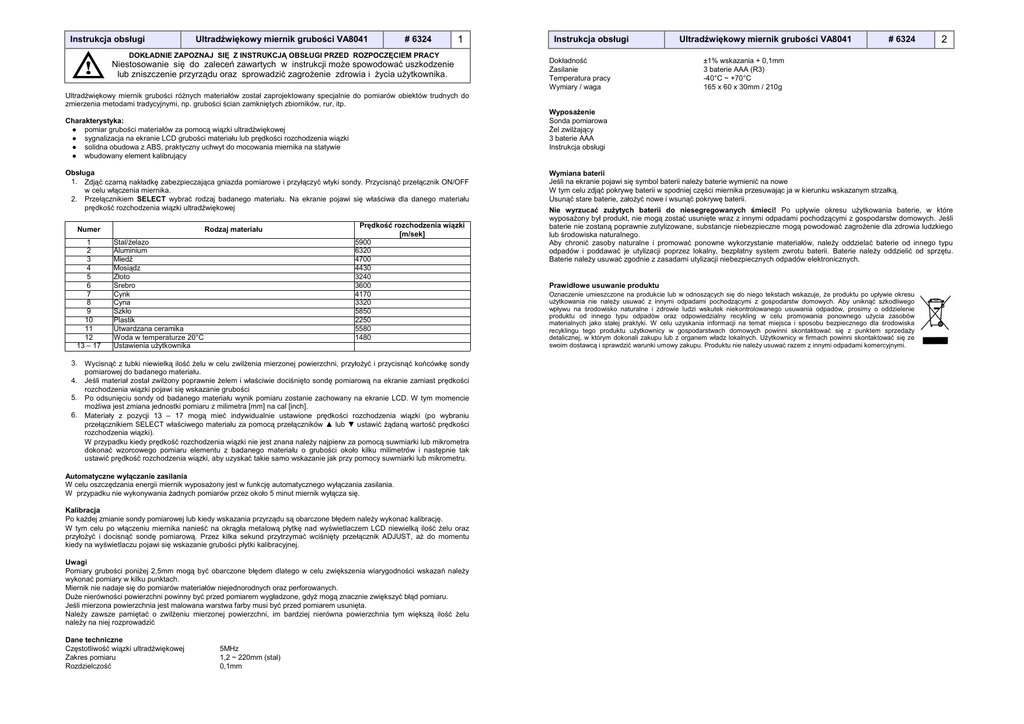

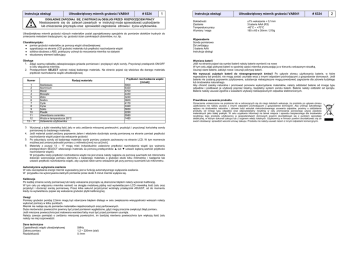

Instrukcja obsługi
Ultradźwiękowy miernik grubości VA8041
# 6324
1
DOKŁADNIE ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED ROZPOCZĘCIEM PRACY
Niestosowanie się do zaleceń zawartych w instrukcji może spowodować uszkodzenie
lub zniszczenie przyrządu oraz sprowadzić zagrożenie zdrowia i życia użytkownika.
Instrukcja obsługi
Dokładność
Zasilanie
Temperatura pracy
Wymiary / waga
Ultradźwiękowy miernik grubości VA8041
# 6324
2
±1% wskazania + 0,1mm
3 baterie AAA (R3)
-40°C ~ +70°C
165 x 60 x 30mm / 210g
Ultradźwiękowy miernik grubości różnych materiałów został zaprojektowany specjalnie do pomiarów obiektów trudnych do
zmierzenia metodami tradycyjnymi, np. grubości ścian zamkniętych zbiorników, rur, itp.
Wyposażenie
Sonda pomiarowa
Żel zwilżający
3 baterie AAA
Instrukcja obsługi
Charakterystyka:
● pomiar grubości materiałów za pomocą wiązki ultradźwiękowej
● sygnalizacja na ekranie LCD grubości materiału lub prędkości rozchodzenia wiązki
● solidna obudowa z ABS, praktyczny uchwyt do mocowania miernika na statywie
● wbudowany element kalibrujący
Obsługa
1. Zdjąć czarną nakładkę zabezpieczająca gniazda pomiarowe i przyłączyć wtyki sondy. Przycisnąć przełącznik ON/OFF
w celu włączenia miernika.
2. Przełącznikiem SELECT wybrać rodzaj badanego materiału. Na ekranie pojawi się właściwa dla danego materiału
prędkość rozchodzenia wiązki ultradźwiękowej
Numer
1
2
3
4
5
6
7
8
9
10
11
12
13 – 17
3.
4.
5.
6.
Rodzaj materiału
Stal/żelazo
Aluminium
Miedź
Mosiądz
Złoto
Srebro
Cynk
Cyna
Szkło
Plastik
Utwardzana ceramika
Woda w temperaturze 20°C
Ustawienia użytkownika
Prędkość rozchodzenia wiązki
[m/sek]
5900
6320
4700
4430
3240
3600
4170
3320
5850
2250
5580
1480
Wycisnąć z tubki niewielką ilość żelu w celu zwilżenia mierzonej powierzchni, przyłożyć i przycisnąć końcówkę sondy
pomiarowej do badanego materiału.
Jeśli materiał został zwilżony poprawnie żelem i właściwie dociśnięto sondę pomiarową na ekranie zamiast prędkości
rozchodzenia wiązki pojawi się wskazanie grubości
Po odsunięciu sondy od badanego materiału wynik pomiaru zostanie zachowany na ekranie LCD. W tym momencie
możliwa jest zmiana jednostki pomiaru z milimetra [mm] na cal [inch].
Materiały z pozycji 13 – 17 mogą mieć indywidualnie ustawione prędkości rozchodzenia wiązki (po wybraniu
przełącznikiem SELECT właściwego materiału za pomocą przełączników ▲ lub ▼ ustawić żądaną wartość prędkości
rozchodzenia wiązki).
W przypadku kiedy prędkość rozchodzenia wiązki nie jest znana należy najpierw za pomocą suwmiarki lub mikrometra
dokonać wzorcowego pomiaru elementu z badanego materiału o grubości około kilku milimetrów i następnie tak
ustawić prędkość rozchodzenia wiązki, aby uzyskać takie samo wskazanie jak przy pomocy suwmiarki lub mikrometru.
Automatyczne wyłączanie zasilania
W celu oszczędzania energii miernik wyposażony jest w funkcję automatycznego wyłączania zasilania.
W przypadku nie wykonywania żadnych pomiarów przez około 5 minut miernik wyłącza się.
Kalibracja
Po każdej zmianie sondy pomiarowej lub kiedy wskazania przyrządu są obarczone błędem należy wykonać kalibrację.
W tym celu po włączeniu miernika nanieść na okrągła metalową płytkę nad wyświetlaczem LCD niewielką ilość żelu oraz
przyłożyć i docisnąć sondę pomiarową. Przez kilka sekund przytrzymać wciśnięty przełącznik ADJUST, aż do momentu
kiedy na wyświetlaczu pojawi się wskazanie grubości płytki kalibracyjnej.
Uwagi
Pomiary grubości poniżej 2,5mm mogą być obarczone błędem dlatego w celu zwiększenia wiarygodności wskazań należy
wykonać pomiary w kilku punktach.
Miernik nie nadaje się do pomiarów materiałów niejednorodnych oraz perforowanych.
Duże nierówności powierzchni powinny być przed pomiarem wygładzone, gdyż mogą znacznie zwiększyć błąd pomiaru.
Jeśli mierzona powierzchnia jest malowana warstwa farby musi być przed pomiarem usunięta.
Należy zawsze pamiętać o zwilżeniu mierzonej powierzchni, im bardziej nierówna powierzchnia tym większą ilość żelu
należy na niej rozprowadzić
Dane techniczne
Częstotliwość wiązki ultradźwiękowej
Zakres pomiaru
Rozdzielczość
5MHz
1,2 ~ 220mm (stal)
0,1mm
Wymiana baterii
Jeśli na ekranie pojawi się symbol baterii należy baterie wymienić na nowe
W tym celu zdjąć pokrywę baterii w spodniej części miernika przesuwając ja w kierunku wskazanym strzałką.
Usunąć stare baterie, założyć nowe i wsunąć pokrywę baterii.
Nie wyrzucać zużytych baterii do niesegregowanych śmieci! Po upływie okresu użytkowania baterie, w które
wyposażony był produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Jeśli
baterie nie zostaną poprawnie zutylizowane, substancje niebezpieczne mogą powodować zagrożenie dla zdrowia ludzkiego
lub środowiska naturalnego.
Aby chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu
odpadów i poddawać je utylizacji poprzez lokalny, bezpłatny system zwrotu baterii. Baterie należy oddzielić od sprzętu.
Baterie należy usuwać zgodnie z zasadami utylizacji niebezpiecznych odpadów elektronicznych.
Prawidłowe usuwanie produktu
Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu
użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego
wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie
produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów
materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska
recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży
detalicznej, w którym dokonali zakupu lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze
swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.
