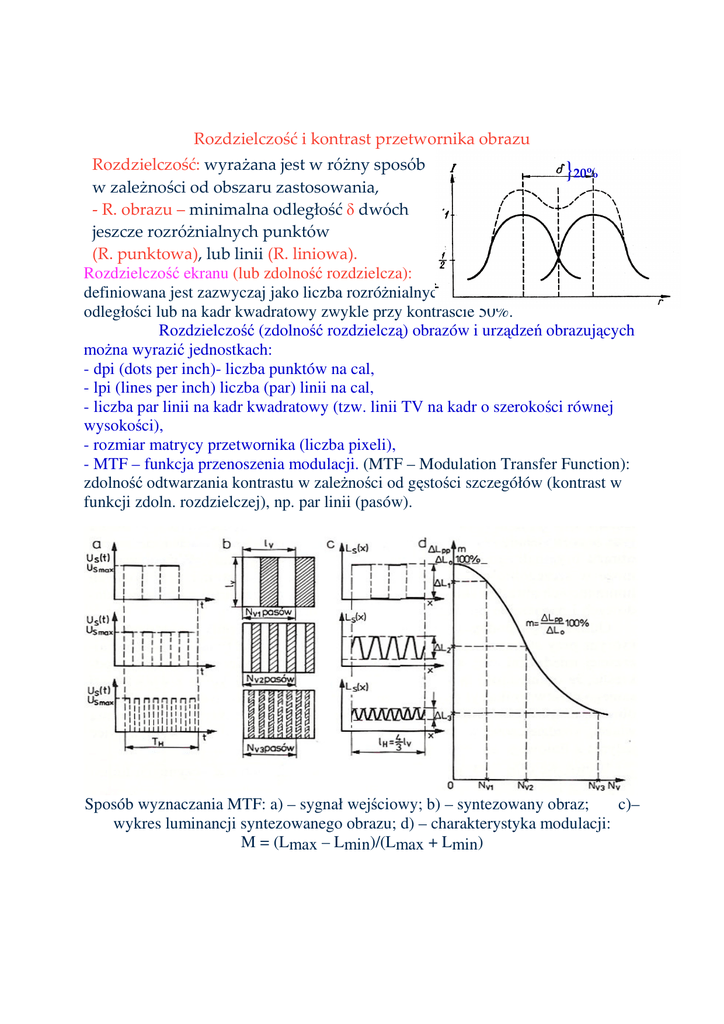

Rozdzielczość i kontrast przetwornika obrazu
Rozdzielczość: wyrażana jest w różny sposób
}20%
w zależności od obszaru zastosowania,
- R. obrazu – minimalna odległość δ dwóch
jeszcze rozróżnialnych punktów
(R. punktowa), lub linii (R. liniowa).
Rozdzielczość ekranu (lub zdolność rozdzielcza):
definiowana jest zazwyczaj jako liczba rozróżnialnych szczegółów na jedn.
odległości lub na kadr kwadratowy zwykle przy kontraście 50%.
Rozdzielczość (zdolność rozdzielczą) obrazów i urządzeń obrazujących
można wyrazić jednostkach:
- dpi (dots per inch)- liczba punktów na cal,
- lpi (lines per inch) liczba (par) linii na cal,
- liczba par linii na kadr kwadratowy (tzw. linii TV na kadr o szerokości równej
wysokości),
- rozmiar matrycy przetwornika (liczba pixeli),
- MTF – funkcja przenoszenia modulacji. (MTF – Modulation Transfer Function):
zdolność odtwarzania kontrastu w zależności od gęstości szczegółów (kontrast w
funkcji zdoln. rozdzielczej), np. par linii (pasów).
Sposób wyznaczania MTF: a) – sygnał wejściowy; b) – syntezowany obraz;
c)–
wykres luminancji syntezowanego obrazu; d) – charakterystyka modulacji:
M = (Lmax – Lmin)/(Lmax + Lmin)
Standardy rozdzielczości
Standardy dla komputerów. Rozdzielczość (proporcje):
QVGA 320×240 (4:3), VGA 640×480 (4:3), WVGA 854×480 (18:10), SVGA
800×600 (4:3), XGA 1024×768 (4:3), WXGA 1280×800 (16:10), SXGA
1280×1024 (5:4), WSXGA 1600×1024 (16:10), SXGA+ 1400×1050 (4:3),
WSXGA+ 1680×1050 (16:10), UXGA 1600×1200 (4:3),
WUXGA
1920×1200 (16:10), QXGA 2048×1536 (4:3)
Standardy telewizji analogowej. Rozdzielczość:
PAL 720×576, PAL VHS 320×576 (przybliżona), NTSC 640×482 NTSC VHS
320×482 (przybliżona).
Standardy telewizji cyfrowej. Rozdzielczość:
NTSC (preferowany format) 648×486, D-1 NTSC 720×486, D-1 NTSC (piksele
kwadratowe) 720×540, PAL 720×486, D-1 PAL 720×576,
D-1 PAL
(piksele kwadratowe) 768×576, HDTV 1280×720 i 1920×1080.
Standardy dla filmu cyfrowego. Rozdzielczość:
Standard Akademii Filmowej 2048×1536, DVD 720×576 i 720×480, Laserdisc
560×360
-----------------------------------------------------------------------
Kontrast – różnica między światłami:
- kontrast luminancji (różnica ilościowa):
- - różnica bezwzględna: ∆L = L2 – L1
- -różnica względna: δL = (L2 – L1)/ L1
- stosunek luminancji (kontrast względny, z ang. CR – contrast ratio):
K = L2/L1
- współczynnik modulacji: M = (Lmax – Lmin)/(Lmax + Lmin)kontrast barw –
różnica barw dwu świateł (psychofizjologiczna),
- kolorymetryczną miarą różnicy barw jest zredukowana odległość ∆C dwóch
barw na „równomiernym wykresie chromatyczności uv”
- . ∆C = [(u1 – u2 ) 2 + (v1 – v2 ) 2 ] 0,5 / 0,00384,
gdzie 0,00384 jest progiem rozróżniania barw.
u = 4x / (-2x + 12y + 3)
v = 6y / (-2x + 12y + 3)
xy – współrzędne w układzie kolorymetrycznym XYZE
Kontrast barw
a) Elipsy równych percepcyjnie barw na płaszczyźnie xy, b) Elipsy równych
percepcyjnie barw (2,5 wartości progowej wrażenia różnicy barw) na „równomiernym
wykresie chromatyczności uv” (nierównomierność 10 x mniejsza niż na wykr. xy)
