Karta katalogowa

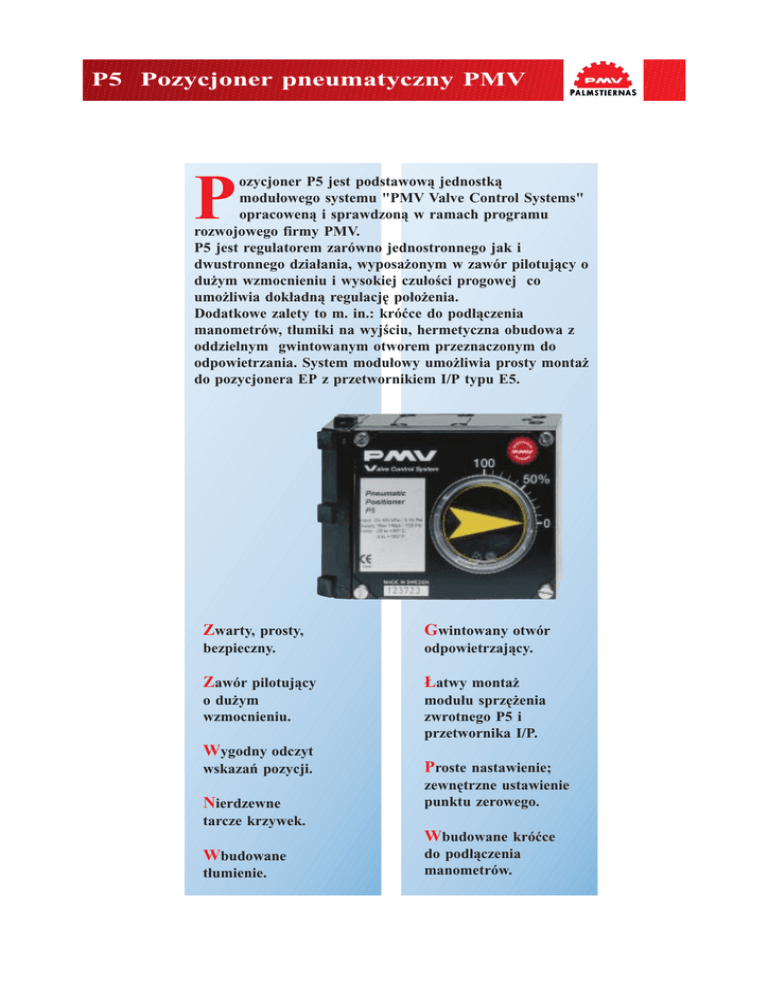

P5 Pozycjoner pneumatyczny PMV
P
ozycjoner P5 jest podstawową jednostką
modułowego systemu "PMV Valve Control Systems"
opracoweną i sprawdzoną w ramach programu
rozwojowego firmy PMV.
P5 jest regulatorem zarówno jednostronnego jak i
dwustronnego działania, wyposażonym w zawór pilotujący o
dużym wzmocnieniu i wysokiej czułości progowej co
umożliwia dokładną regulację położenia.
Dodatkowe zalety to m. in.: króćce do podłączenia
manometrów, tłumiki na wyjściu, hermetyczna obudowa z
oddzielnym gwintowanym otworem przeznaczonym do
odpowietrzania. System modułowy umożliwia prosty montaż
do pozycjonera EP z przetwornikiem I/P typu E5.
Zwarty, prosty,
Gwintowany otwór
bezpieczny.
odpowietrzający.
Zawór pilotujący
Łatwy montaż
o dużym
wzmocnieniu.
modułu sprzężenia
zwrotnego P5 i
przetwornika I/P.
Wygodny odczyt
wskazań pozycji.
Proste nastawienie;
Nierdzewne
zewnętrzne ustawienie
punktu zerowego.
tarcze krzywek.
Wbudowane króćce
Wbudowane
tłumienie.
do podłączenia
manometrów.
Prosta budowa
Proste
blokowanie
krzywki
Króćce do
podłączenia
manometrów
Zawór pilotujący
pozłacany
Prosta regulacja
Nierdzewne
tarcze krzywek
Modułowa budowa
Łatwy montaż
Moduł sygnalizacyjny
Kopułowy wskaźnik odczytu
Przetwornik I/P
Dane techniczne
Sygnał wejściowy
Liniowość
Histereza
Powtarzalność
0,2-1bar /20-100KPa opcja: 0,4-2bar
≤ 0,5% zakresu końcowego
≤ 0,5% zakresu końcowego
≤ 0,5% zakresu końcowego
Współczynnik wzmocnienia przy 0,6 MPa
min. 1000 KPa/KPa
min. 66%/% ISA S75.13-1989
Zużycie powietrza przy:
2 bar 0,2 Mpa
4 bar 0,4 Mpa
6 bar 0,6 Mpa
8 bar 0,8 Mpa
10 bar 1 MPa
5,4 nl/min
12,3 nl/min
20 nl/min
27,8 nl/min
35,7 nl/min
Minimalne zapotrzebowanie powietrza przy:
2 bar 0,2 Mpa
4 bar 0,4 Mpa
6 bar 0,6 Mpa
8 bar 0,8 Mpa
10 bar 1 MPa
200 nl/min
370 nl/min
540 nl/min
710 nl/min
880 nl/min
Powietrze zasilania
Jakość powietrza wlotowego*
Zakres temperatury
Najniższa temperatura (opcja)
Króćce do podłączenia powietrza
Króćce do podłączenia manometrów
Ciężar
Materiał obudowy
Pokrycie
Śruby
Stopień ochrony
max 10 bar / 1MPa / 150 Psi
5.6.4
-20°C do +85°C
-40°C do +85°C
1/4"G (BSP) lub 1/4" NPT
1/8"G (BSP) lub 1/8" NPT
1.1 kg
Aluminium
Lakier epoksydowy czarny
1.4305
IP66/NEMA 4
* ISO 8573-1
Filtr pyłowy: 40 µm, 10 mg/m3, woda: punkt rosy +10°C, max 6 mg/m3,
olej max 5 mg/m3
Wymiary
w mm/calach
Wybór trzpienia zgodnie y
rys. ”PMV P/N 12184.
P5 z H5
P5 Wymiary gwintów
i otworów
Sposób zamawiania
1. Model
P5G
P5N
PV90(R)
2. Opis*
3. Wskażniki
TA
BN
H5
4. Trzpień
S5. Krzywka tarczowa K6. Opcja
Q
P5 z 1/4"G (BSP)
P5 z 1/4"NPT
dla 90° obrotu-skala 0-100% (R=dla
przeciwstawnej funkcji)
strzałka
bez wskaźnika
wskaźnik kopułowy
S01 do S34. Patrz PMV rys. nr 12184
K1-K12
Wykonanie dla różnych temperatur -40°C
*Dla 30/45 lub 60° obrotu-odpowiedni opis tabliczki: PV30, PV45, PV60
Przykład zamówienia:
P5G - PV90 - TA - S23 - K1 - Q
1.
2.
3.
4.
5. 6.
ARA Pneumatik
ul. WyÊcigowa 38
53-012 Wroc∏aw
tel. (071) 364 72 82, fax (071) 364 72 83
GSM (0601) 58 68 61, 62, 63
22543/98.1/Ekvator
e-mail: [email protected], internet: www.arapneumatik.pl
(Zastrzega się wprowadzanie zmian bez powiadomienia)
