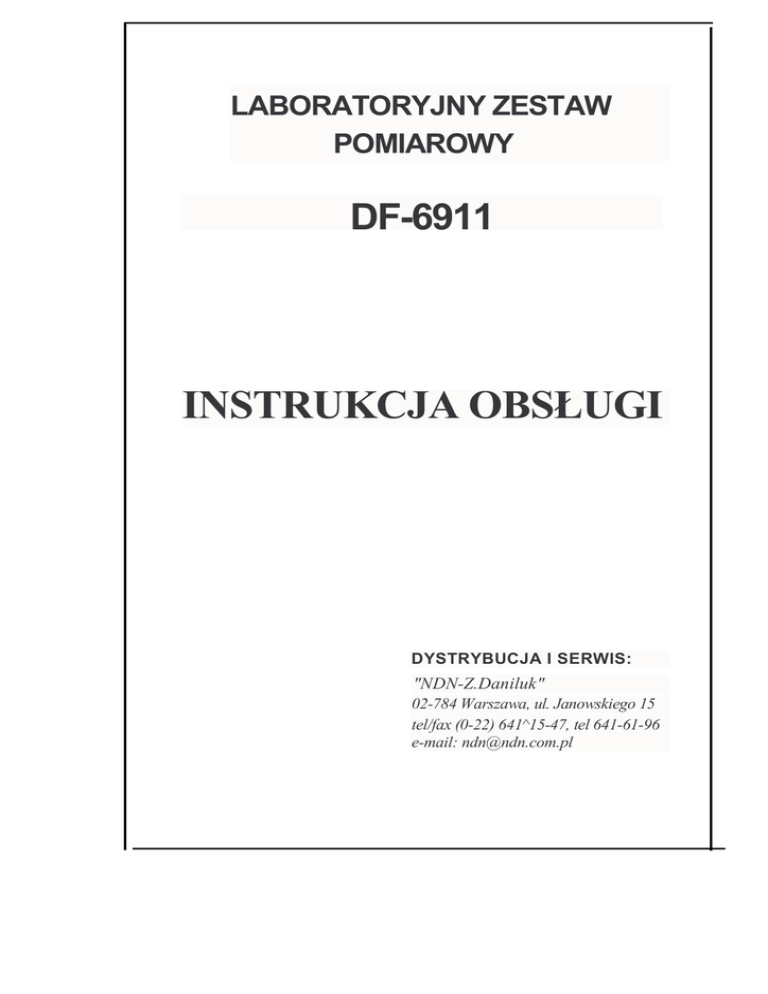

LABORATORYJNY ZESTAW
POMIAROWY
DF-6911
INSTRUKCJA OBSŁUGI
DYSTRYBUCJA I SERWIS:
"NDN-Z.Daniluk"
02-784 Warszawa, ul. Janowskiego 15
tel/fax (0-22) 641^15-47, tel 641-61-96
e-mail: [email protected]
DF-6911
Zestaw pomiarowy DF6911 jest przeznaczony do zastosowa w laboratoriach badawczych i szkolnych. W skład
zestawu wchodz: generator funkcyjny 10MHz, czsto ciomierz 2,4GHz, zasilacz prdu stałego, multimetr cyfrowy
oraz wzmacniacz akustyczny.
Widok przedniej cz ci zestawu
1 Generator funkcyjny
4 Zasilacz DC
2 Czsto ciomierz
5 Wzmacniacz akustyczny
3 Multimetr cyfrowy
1. Generator funkcyjny
1.1
Charakterystyka
Szerokie pasmo czstotliwoci, ró ne przebiegi wyj ciowe, liniowe i logarytmiczne przemiatanie czstotliwo ci
wyj ciowej.
1.2 Parametry elektryczne
1.2.1 Czstotliwo
0,1 Hz ~ 10MHz w 8 zakresach
1.2.2 Przebiegi
sinus, trójkt, prostokt, piła, impuls oraz sygnały o poziomie CMOS i TTL
1.2.3 Przebieg sinusoidalny
zniekształcenia:
<1%
(<100kHz)
liniowo amplitudy: <0,3dB (<1MHz)
1.2.4 Czas narastania przebiegu prostok tnego: < 50ns
1.2.5 Czas narastania impulsów TTL: < 30ns
1.2.6 Wyj cie sygnału
impedancja: 50Q ±10%
amplituda:
0,2 ~ 20Vpp
tłumienie:
20dB
symetria:
20 : 80 (regulowana)
składowa stała:
0V ~ +10V
1.2.7 Wej cie VCF (napiciowa regulacja czstotliwo ci)
napicie wej ciowe: -5V ~ 0V
zakres regulacji:
maksymalnie 100:1
1.2.8 Przemiatanie czstotliwo ci
okres:
20ms ~ 2s
charakterystyka:
logarytmiczna (LOG) i liniowa (LIN)
DF-6911
1.3 Płyta czołowa i regulatory
DQDDQ
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
Przyciski funkcji przemiatania.
Aby ustawi czstotliwo startow przemiatania, nale
y nacisn przyciski SET i ON jednoczenie z
przyciskiem (6) START-ADJ. Przycisk LOG/LNR słu y do wyboru charakterystyki przemiatania. Naci niciem
przycisku ON uruchamia si przemiatanie czstotliwo ci wyj ciowej generatora.
Przyciski mno nika czstotliwo ci.
Przyciski wyboru kształtu przebiegu.
Przycisk tłumika wyj ciowego -20dB.
Pokrtło ustawiania, wraz z przyciskami (2), czstotliwoci wyj ciowej. W trybie przemiatania słu y do usta
wiania czstotliwo ci ko cowej przemiatania.
Pokrtło ustawiania czstotliwoci pocztkowej przemiatania (patrz (1)). Aby zako czy ustawianie czstotli
wo ci, nale y zwolni przycisk SET.
Pokrtło regulacji szybko ci przemiatania.
Pokrtło regulacji symetrii przebiegu wyj ciowego w pozycji wycignitej.
Wej cie zewntrznego sygnału regulacji czstotliwo ci (VCF).
Pokrtło regulacji poziomu CMOS sygnału w pozycji wycignitej. Po wci niciu pokrtła na wyjcie (11) po
dawany jest sygnał TTL.
Gniazdo wyj ciowe sygnału o poziomie TTL i CMOS.
Pokrtło regulacji składowej stałej sygnału wyjciowego w pozycji wycignitej. W pozycji wci nitej składo
wa stała sygnału wynosi 0V.
Gniazdo wyj ciowe.
Pokrtło regulacji amplitudy wyj ciowej i, po wycigniciu, odwracania przebiegu.
2. Cz sto ciom ierz
2.1
Charakterystyka
Przyrz
d wielofunkcyjny, sterowanie mikroprocesorowe, szeroki zakres pomiaru, 8-cyfrowy wywietlacz LED
o du ej jasno ci. Funkcje pomiarowe:
- czstotliwo : A, B, C,
- okres:
A, B,
- zliczanie:
A, B, A+B, A-B, A/B, A-» B, czstotliwo wewntrzna,
- pomiary A i B z tłumikiem i filtrem dolnoprzepustowym.
2.2 Parametry elektryczne
2.2.1 Zakres cz stotliwoci
CH CHB: 10Hz~100MHz
CHC:
100MHz~2400MHZ
2.2.2 Zakres pomiaru okresu: 10Hz ~ 10MHz (tylko A i B)
2.2.3 Zliczanie:
108-1 (10Hz~10MHz)
2.2.4 A/B, A-B, A+B: 10Hz - 10MHz
2.2.5 A->B: 100ns~0,1s (fA=fB)
2.2.6 Impedancja wej ciowa
CHA, CHB: 1MQ//35pF
CHC:
50Q
DF-6911
2.2.7 Czuło
CHA, CHB:
CHC:
<35mVrms
<70mVrms
<50mVrms
(10Hz~80MHz)
(80MHz ~ 1OOMHz)
(1 OOMHz ~2400MHz)
2.2.8 Bramka: 0,1s, 1s, 10s oraz hołd
2.2.9 Tłumik: 0do20dB
2.2.10 Filtr dolnoprzepustówy: 100kHz(-3dB)
2.2.11 Maksymalny poziom sygnału wej ciowego
CHA, CHB: 250V (DC+ACrms z tłumikiem 20dB)
CHC:
3V
2.2.12 Dokładno
± dokładno podstawy czasu ± błd wyzwalania x mierzona czstotliwo (lub okres) ± LSD
LSD = 100ns / bramka x mierzona czstotliwo lub okres
2.2.13 Podstawa czasu
dokładno: 1 x 10"5 (20°C)
stabilno temperaturowa: +3x10"5 (0~40°C)
stabilno długookresowa: ±3x10" 6/rok
2.2-14 Wywietlacz
8-cyfrowy LED, automatyczna kropka dziesitna, wskaniki jednostek, bramki, tłumika i kanału 2.3
Płyta czołowa
(1)
(2)
(3)
Gniazdo wej ciowe kanału A.
Gniazdo wej ciowe kanału B.
Gniazdo wej ciowe kanału C.
(4)
Przycisk ATTEN tłumika kanału A i B. Po naci niciu przycisku zapala si dioda (20) i sygnały wej ciowe A i
B s tłumione 20dB.
(5)
Przycisk CHAN wyboru kanału. Naci niciami przycisku kolejno wybiera si dany kanał (A, B, C). Wybra
nie danego kanału sygnalizowane jest zapaleniem si odpowiadajcej mu diody LED (18).
Przycisk GATE wyboru bramki pomiarowej. Naci niciami przycisku kolejno wybiera si dan szeroko
bramki. Ustawienie sygnalizowane jest zapaleniem si odpowiedniej diody LED (19).
Przycisk pamici bie cego odczytu HOŁD. Nacinicie przycisku
zatrzymuje bie cy odczyt na wy wietla
czu. Aby wróci do wy wietlania aktualnego pomiaru, nale y zwolni przycisk.
(6)
(7)
(8)
Przycisk FREQ funkcji pomiaru czstotliwo ci.
(9)
Przycisk PERI funkcji pomiaru okresu.
(10) Przycisk A/B. Pomiar stosunku sygnału kanału A do sygnału kanału B.
(11) Przycisk A-^B. Pomiar przesunicia czasowego faz sygnałów kanałów A i B.
(12) Przycisk
A-B. Pomiar ró nicy impulsów sygnałów kanałów A i B. Ilo impulsów kanału A musi by wiksza
ni kanału B.
(13) Przycisk A+B. Pomiar sumy impulsów kanałów A i B.
(14) Przycisk funkcji zliczania TOT. Po naci niciu przycisku rozpoczyna si zliczanie impulsów. Kolejnym naci
niciem resetuje si odczyt. Gdy odczyt przekroczy warto 99999999 wywietlany jest komunikat przekro
czenia zakresu OVER.
DF-6911
(15) Przycisk wyboru ródła mierzonego sygnału. Po wci niciu przycisku mierzony jest sygnał wewntrzny (INT).
Aby mierzy sygnał zewntrzny, nale y zwolni przycisk.
(16) Przycisk filtru kanału A. W celu zwikszenia odpornoci sygnału na zakłócenia interferencyjne nale y w tor
sygnału włczy filtr dolnoprzepustowy, wciskajc przycisk.
(17) Przycisk filtru kanału B. Działanie identyczne jak przycisku (16).
(18) Wskaniki LED kanałów wej ciowych (współpracujce z przyciskiem (5)).
(19) Wskaniki LED bramki pomiarowej (współpracujce z przyciskiem (6)).
(20) Wskanik LED tłumika wej ciowego (współpracujcy z przyciskiem (4)).
(21) Wskanik LED ns. Wskanik jednostek włczany automatycznie podczas pomiaru okresu.
(22) Wskanik LED MHz. Wskanik jednostek włczany automatycznie, gdy f >1 MHz.
(23) Wskanik LED kHz. Wskanik jednostek włczany automatycznie, gdy 1kHz < f <1MHz.
(24) Wskanik LED Hz. Wskanik jednostek włczany automatycznie, gdy f < 1 kHz.
2.4 Obsługa cz stociom ierza
2.4.1 Wł czenie zasilania
Aby uruchomi przyrzd, nale y wcisn przyciski zasilania głównego i czsto ciomierza.
2.4.2 Pomiar cz stotliwoci
a. Nacisn przycisk FREQ.
b. W zale no ci od czstotliwoci sygnału ustawi kanał wej ciowy CHA, CHB lub CHC przyciskiem CHAN.
c. Przyciskiem GATE ustawi odpowiedni bramk pomiarow 0,1s, 1s lub 10s.
d. Je eli poziom sygnału jest zbyt du y, wcisn przycisk tłumika 20dB ATTEN.
e. Przy czstotliwociach <100kHz w tor sygnału włczy filtr dolnoprzepustowy, wciskajc odpowiednio
przycisk L.F.CHA lub L.F.CHB.
f. Odczyta zmierzon warto czstotliwo ci, zwracajc uwag na jednostki pomiaru.
2.4.3 Pomiar okresu
a. Nacisn przycisk PERI.
b. Przyciskiem CHAN ustawi kanał CHA lub CHB.
c. Przyciskiem GATE ustawi odpowiedni mno nik okresu.
d.~f. Identycznie jak w punkcie 2.4.2.
2.4.4 Zliczanie
a. Nacisn przycisk TQT, aby rozpocz zliczanie impulsów.
b. Ustawi kanał CHA, CHB lub CHC.
c. Aby zatrzyma na wy wietlaczu bie cy odczyt, nacisn przycisk HOŁD.
d. Wyzerowanie odczytu i start kolejnego zliczania nastpuje po ponownym naci niciu przycisku TOT.
2.4.5 Pomiary arytmetyczne A+B, A-B, A/B i A->B
a. Do wej CHA i CHB podłczy mierzone sygnały.
b. Ustawi wła ciw bramk pomiarow.
c. W razie konieczno ci włczy filtr dolnoprzepustowy i tłumik wej ciowy.
d. Odpowiednim przyciskiem (patrz rozdział 2.3, punkty (10)~(13)) uruchomi adn funkcj pomiarow.
2.4.6 Wybór ródła sygnału (INT/EXT)
Patrz rozdział 2.3, punkt (15).
3. Zasilacz stabilizowany
3.1
Charakterystyka
Zasilacz o trzech wyj ciach stabilizowanych z zabezpieczeniem przed przeci eniem:
- wyj cie o napiciu 5V i prdzie maks. 2A,
-wyj cie o napiciu 15V i pr dzie maks. 1A,
- wyj cie o napiciu regulowanym 0~30V i prdzie 0~3A.
3.2
Parametry elektryczne
3.2.1 Wyj cie regulowane (DI)
3.2.1.1 Napi cie wyj ciowe: 0~30V, regulacja ci gła
3.2.1.2 Prd wyj ciowy: 0~3A, regulacja cigła
3.2.1.3 Obci eniowe współczynniki stabilizacji: CV <0,1% + 50mVrms
CC <0,1 % + 70mVrms
DF-6911
3.2.1.4 T tnienia: <5mVrms
3.2.1.5 Zabezpieczenie przed przeci eniem: ogranicznik prdu, warto graniczna 3A +5%~15%
3.2.1.6 Wy wietlacz: LCD, 3 cyfry, odczyt warto ci pr du i napicia z dokładno ci 1% ±2
3.2.2 Wyj cie o napi ciu stałym 5V (I)
3.2.2.1 Napi cie wyj ciowe: 5V±5%
3.2.2.2 Prd wyj ciowy: 2A
3.2.2.3 Obci eniowe współczynniki stabilizacji: CV <0,1% + 50mVrms
CC<0,1% + 70mVrms
3.2.2.4 T tnienia: <5mVrms
3.2.3 Wyj cie o napi ciu stałym 15V (II)
3.2.3.1 Napi cie wyj ciowe: 15V±5%
3.2.3.2 Pr d wyj ciowy: 1A
3.2.3.3 Obci eniowe współczynniki stabilizacji: CV <0,1% + 50mVrms
CC<0,1% + 70mVrms
3.2.3.4 T tnienia: <5mVrms
3.3 Płyta czołowa
(1)
Włcznik zasilania POWER.
(2) Zacisk uziemienia obudowy.
{3) Zacisk ujemny wyj cia regulowanego.
(4) Zacisk dodatni wyj cia regulowanego.
(5) Zacisk ujemny wyj cia 15V.
(6) Zacisk dodatni wyj cia 15V.
(7) Zacisk ujemny wyj cia 5V.
(8) Zacisk dodatni wyj cia 5V.
(9) Wy wietlacz LCD.
DF-6911
(10) Przełcznik odczytu prciu wyj ciowego (AI, Ali, AIII), gdy przełcznik (11) jest w pozycji „A".
(11) Przełcznik odczytu „napicie" (pozycja V) / „prd" (pozycja A).
(12) Wskanik stabilizacji napicia.
(13) Wskanik stabilizacji prdu.
(14) Potencjometr regulacji prdu.
(15) Potencjometr regulacji napicia.
3.4
3.4.1
Obsługa zasilacza
Wykorzystujc wyj cie (III) jako ródło napiciowe, nale y najpierw skrci potencjometr (14) w prawo do
oporu i przestawi przeł
cznik (11) na pozycj „V". Nastpnie włczy zasilanie przyciskiem (1) i potencjo
metrem (15) ustawi dan warto napicia wyj ciowego. W tym stanie wieci dioda CV (12), a dioda
CC (13) jest wygaszona.
3.4.2 Wykorzystujc wyj cie (III) jako ródło prdowe, nale y w pierwszej kolejno ci przestawi przełcznik (11)
na pozycj „A" a przełcznik (10) na pozycj „AIIP, włczy zasilanie przyciskiem (1), skrci potencjometr
(15) w prawo do oporu a potencjometr (14) w lewe skrajne poło enie. Nastpnie podłczy do wyj cia III
obci enie i obracajc potencjometr (14) w prawo, ustawi dan warto prdu wyj ciowego, reguluj c
włczy zasil najpierw skrci potencjometr
(14) w prawo do oporu i. Nastpnie włczy zasilanie przyci
skiem (1) i potencjometrem (15) ustawi dan warto napicia wyj ciowego. W tym stanie wieci dioda
CC (13), a dioda CV (12) jest wygaszona.
3.4.3 Wykorzystuj c wyj cie (III) jako ródło napiciowe, mo na dowolnie ustawi próg ograniczania prdu.
Aby tego dokona , nale y w pierwszej kolejno ci przestawi przełcznik (11) na pozycj „A" a przełcznik
(10) na pozycj ,AIII* i skrci potencjometr (14) w lewo do oporu. Nastpnie
zewrze zaciski wyjciowe
(3) i (4), włczy zasilanie i obracaj c potencjometr (14) w prawo, ustawi dan warto prdu ograni
czania.
3.4.4 Na wyj ciu II (zaciski (5) i (6)) dostpne jest napicie 15V z prdem maksymalnym 1A.
3.4.5 Na wyj ciu I (zaciski (7) i (8)) dostpne jest napicie 5V z prdem maksymalnym 2A.
3.5 Uwagi
3.5.1 Wprawdzie wyj cia zasilacza s odporne na zwarcie, ale w przypadku pojawienie si objawów zwarcia za
leca si wyłczy zasilanie przyrz du i ustali przyczyn zwarcia Długotrwała praca ze zwartym wyj ciem
mo e wpłyn na pogorszenie si parametrów eksploatacyjnych zasilacza, przyspieszajc starzenie si je
go obwodów i podzespołów.
3.5.2 Je eli
do wyjcia zasilacza niejest podłczone adne obci enie i potencjometr (14) jest w lewym skrajnym
poło eniu, to na wyj ciu mo e pojawi si napi cie ok. 1V. Jest to zjawisko normalne i nie wiadczy
o uszkodzeniu urzdzenia..
4. Multimetr cyfrowy
4.1
Charakterystyka
Automatyczny dobór zakresu, wy wietlacz LCD z odczytem cyfrowym i wskanikami, du a łiczba funkcji pomiarowych, interfejs RS-232C do współpracy z komputerem PC.
4.2 Parametry elektryczne
Funkcja pomiarowa
Napicie stałe DCV
Napicie zmienne ACV
Prd stały DCA
Prd zmienny ACA
Rezystancja
Pojemno
Temperatura
Zakresy
Dokładno
4V/40V/400V/1000V
4V/40V/400V/750V
4mA/
/400mA
10A
4mA/
MOOmA
10A
400Q/4kQ/40kQ/400kQ/4MQ
±0,8% ±3 cyfry
±1,5% ±3 cyfry
±1,2% ±3 cyfry
±2% ±8 cyfr
±1,5% ±3 cyfry
±3% ±8 cyfr
±1,5% ±3 cyfry
40MQ
±3% ±5 cyfr
4nF/400nF
0°C ~ 750°C
±4% ±5 cyfr
±3% ±5 cyfr
Wzmocnienie tranzystorów hFE
1 ~ 1000
Test diod półprzewodnikowych i akustyczny test cigło ci
Interfejs RS232C
Wy wietlacz LCD
maksymalny odczyt 3999, 38 segmentów, wysoko cyfr 15mm
DF-6911
4.3 Widok płyty czołowej i obsługa multimetru
(1)
(2)
(3)
Wy wietlacz LCD - odczyt wyników pomiarów.
Przełcznik DC/AC lub rezystancja/test cigło ci przy pomiarach prdu, napicia, rezystancji i cigło ci.
Przycisk R-H rcznego doboru zakresu pomiarowego przy pomiarach napi
cia i rezystancji. Po ka dorazo
wym naci niciu przycisku nastpuje zamiana zakresu w sekwencji jak ni ej:
(4)
Obrotowy przełcznik zakresów:
„V": pomiar napi stałych lub zmiennych w zale no ci od ustawienia przycisku (2).
,Qf{$»": pomiar rezystancji lub test cigło ci w zale no ci od ustawienia przycisku (2).
H ": test diod w kierunku przewodzenia.
.hFE": pomiar wzmocnienia prdowego p tranzystorów.
„TEMP°C: pomiar temperatury.
,4nF, 400nF: pomiar pojemno ci.
„4m 400mA, 10A": pomiar prdu stałego i zmiennego w zale no ci od ustawienia przycisku (2).
(5) Gniazdo pomiarowe wspólne COM (masa).
(6) Gniazdo pomiarowe napiciowe V/Q HM-. Przy pomiarach napicia, rezystancji i te cie diod półprzewodni
kowych do gniazda podł czy czerwony
przewód pomiarowy, a czarny - do gniazda COM. Pamita, e
maksymalne napicie wej ciowe nie mo e przekracza 1000V napicia stałego i 750Vrms (warto skutecz
na) napicia zmiennego.
(7) Gniazdo pomiarowe prdowe 10A. Przy pomiarach prdu stałego i zmiennego mniejszego od 10A do gniaz
da wpi czerwony przewód pomiarowy, a czarny - do gniazda COM. Pamita, e przy prdzie wej ciowym
wikszym ni 10A mo e nastpi uszkodzenie miernika.
(8) Gniazdo pomiarowe pr dowe mA. Gniazdo wykorzystywane przy pomiarach pr du stałego i zmiennego
o nat eniu < 400mA.
(9) Gniazdo pomiaru pojemno ci i temperatury CAP / TEMP. Do gniazda nale y wpi mierzony kondensator
lub wtyk sondy temperaturowej.
(10) Gniazdo do pomiaru tranzystorów NPN i PNP.
(11) Włcznik zasilania.
t
7
DF-6911
5. Wzmacniacz akustyczny
5.1
Charakterystyka
Konstrukcja oparta na wzmacniaczu scalonym LM3886TF, zabezpieczenie przed przegrzaniem, przepiciami i
zwarciem wyjcia, regulacja wzmocnienia i poziomu wej ciowego, gło nik wewntrzny, gniazdo gło nika
zewntrznego.
5.2
Parametry elektryczne
5.2.1
Napi cie wej ciowe: 0,05Vrms ~ 0,5Vrms
5.2.2 Pasmo przenoszenie: 20Hz ~ 20kHz
5.2.3 Im pedancja wej ciowa:
50kQ
5.2.4 Wzmocnienie:
regulowane w zakresie 0 ~ 20
5.2.5 Moc wyj ciowa:
>1W
5.3
Płyta czołowa
(1)
(2)
(3)
(4)
(5)
(6)
Potencjometr regulacji wzmocnienia VOLUME w zakresie 0~20.
Potencjometr regulacji poziomu wej ciowego.
Gniazdo wej ciowe typu jack.
Gniazdo zewntrznego gło nika. Gniazdo aktywne, gdy przycisk gło nika (5) jest zwolniony (pozycja EXT).
Przycisk wyboru gło nika INT/EXT (wewntrzny / zewntrzny).
Gło nik wewntrzny. Gło nik aktywny, gdy przycisk (5) jest wci nity (pozycja INT).
5.4
Obsługa wzmacniacza
5.4.1 Do wej cia (3) podłczy sygnał wej ciowy i wyregulowa poziom wej ciowy (2) i wzmocnienie (1).
5.4.2 Po wci niciu przycisku (5) słycha d wi k w gło niku wewntrznym. Je eli poziom sygnału wynosi
0,5Vrms, to gło nik bdzie pracował prawidłowo, gdy potencjometry (1) i (2) bd skrcone w prawo do
oporu.
5.4.3 Po zwolnieniu przycisku (5) i podł czeniu zewntrznego gło nika nale y ustawi poziom wej ciowy (2)
i głono (1).
5.5
Uwagi
5.5.1 W pozycji „INT" przycisku (5) i poziomie wejciowym 0,5Vrms dla zapewnienia odpowiedniej jakoci dwi
ku potencjometry (1) i (2) powinny by skrcone w prawo do oporu.
5.5.2 W pozycji ,EXT" przycisku (5) i zbyt du ym napiciu na wyj ciu (4) mo e nastpi uszkodzenie zewntrz
nego gło nika. Z tego powodu zaleca si, aby najpierw oszacowa przy jakich
parametrach sygnału wej
ciowego, ustawieniu potencjometrów (1) i (2) oraz danej impedancji obci enia na wyjciu uzyska si do
puszczalne napicie i dopiero wtedy zwolni przycisk (5).
5.5.3 W pozycji EXT przycisku (5) nie zwiera wyj cia przez dłu szy czas, aby zmniejszy straty energii i nie
przegrzewa urzdzenia.
6. Dane techniczne
6.1
Zasilanie:
220V±10% , 50Hz, 185W
6.2 Warunki rodowiska: temp. pracy: 0°~40°C; temp. składowania: -20°C~+70°C; w ilgotno : 45~85%RH
6.3 Wymiary: 385x345x180mm
7. Wyposa enie
7.1
7.2
7.3
7.4
7.5
7.6
7.7
Instrukcja obsługi
szt. 1
Kabel poł czeniowy (pojedyncze ko cówki) szt. 1
Kabel poł czeniowy (podwójne ko cówki)
szt. 1
Przewody pomiarowe
szt. 2 (czarny i czerwony)
Sonda temperaturowa 010K
szt. 1
Oprogramowanie obsługi interfejsu RS232C na dyskietce 3,5" szt. 1
Kabel zasilaj cy
szt. 1
8
