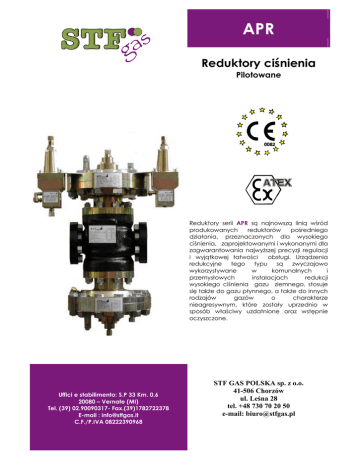

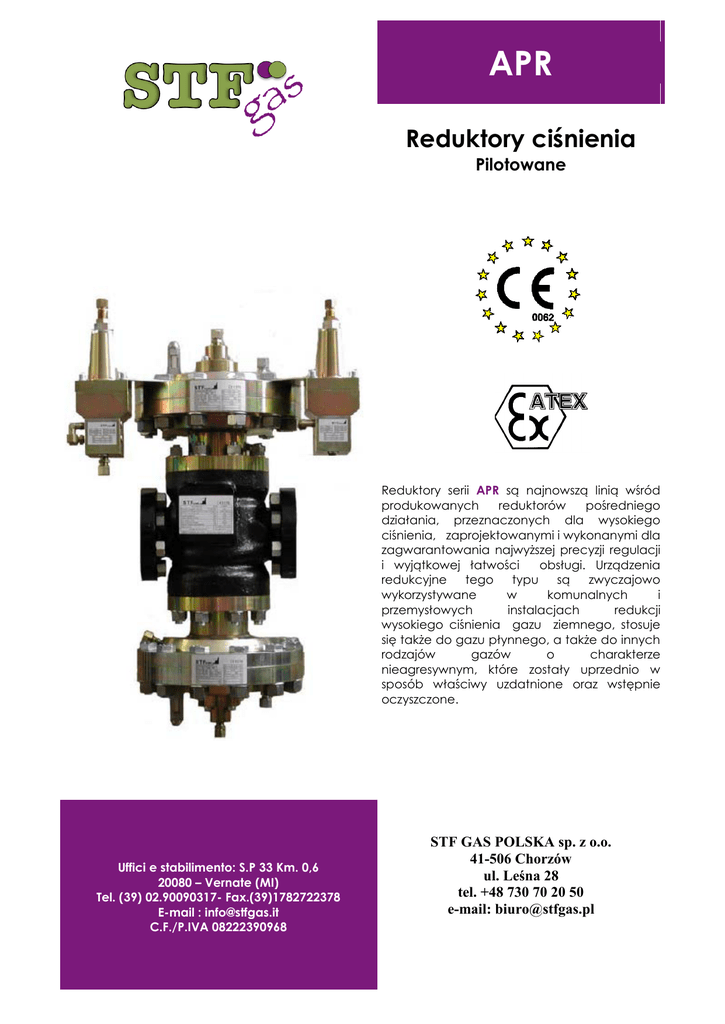

APR
Reduktory ciśnienia
Pilotowane
Reduktory serii APR są najnowszą linią wśród
produkowanych
reduktorów
pośredniego
działania, przeznaczonych dla wysokiego
ciśnienia, zaprojektowanymi i wykonanymi dla
zagwarantowania najwyższej precyzji regulacji
i wyjątkowej łatwości
obsługi. Urządzenia
redukcyjne
tego
typu
są
zwyczajowo
wykorzystywane
w
komunalnych
i
przemysłowych
instalacjach
redukcji
wysokiego ciśnienia gazu ziemnego, stosuje
się także do gazu płynnego, a także do innych
rodzajów
gazów
o
charakterze
nieagresywnym, które zostały uprzednio w
sposób właściwy uzdatnione oraz wstępnie
oczyszczone.
Uffici e stabilimento: S.P 33 Km. 0,6
20080 – Vernate (MI)
Tel. (39) 02.90090317- Fax.(39)1782722378
E-mail : [email protected]
C.F./P.IVA 08222390968
STF GAS POLSKA sp. z o.o.
41-506 Chorzów
ul. Leśna 28
tel. +48 730 70 20 50
e-mail: [email protected]
APR
Reduktory ciśnienia model APR są urządzeniami przeznaczonymi dla wysokiego ciśnienia gazu typu fail-to
close.
Szczególną charakterystyką wykonawczą “trójczłonowego” urządzenia jest wspólne zastosowanie na jednym
i tym samym korpusie niezależnych urządzeń takich jak podstawowy reduktor ciśnienia, oraz zespołów
zabezpieczających jakimi są monitor oraz zawór szybko zamykający.
W każdym momencie istnieje możliwość zamontowania lub zdemontowania któregokolwiek z zespołów
zabezpieczających, a także zmiana charakterystyki urządzenia z FTC ( fail to close) na FTO ( fail to open).
Szczególna modułowość reduktora ciśnienia umożliwia dokonywanie zmian jego konfiguracji. Ponadto
poszczególne moduły mogą być w sposób bardzo prosty demontowane i poddawane ewentualnej kontroli.
Konstrukcja urządzenia umożliwia znaczące ograniczenie zewnętrznych wymiarów stacji redukcyjnej.
Charakterystyka techniczna
•
•
•
•
•
•
•
•
•
•
•
Korpus
- stal ASTM A350 LF2
Przykrycia
- stal ASTM A350 LF2
Membrana
Guma syntetyczna ze wzmocnieniem materiałowym
Gniazdo
Stal inox
Sprężyny
Stal inox
Dostępność wersji FTC/FTO & FTO/FTC
Szeroki zakres regulacji ciśnienia
Wykonanie korpusu w wersji “top entry”
system antypulsacyjny
Wbudowany tłumik hałasu
bardzo krótki czas reakcji
Średnica
APR 25
APR 50
APR 80
25
50
80
ANSI 300 RF (B 16.5)
ANSI 600 RF (B 16.5)
Połączenia
Projektowe cisnienie P zul
[bar]
100
[bar]
1-100
[bar]
0,5 – 40
RG
[%]
do 1
SG
[%]
do 5
Pmin
[bar]
0,5
Zakres ciśnienia wlotowego Bpe
Zakres ciśnienia wylotowego Wh
Klasa regulacji
Klasa ciśnienia w zakknięciu
Minimalne ciśnienie różnicowe
Temperatura robocza
T [C]
Współczynnik przepływu Cg
- 20 - 60
500
2200
4800
Dostępność wersji
Dobór urządzeń
APR-B
Reduktor ciśnienia z
- zaworem szybko zamykającym
APR –M
Reduktor ciśnienia z
- reduktorem zabezpieczającym (monitor)
APR –X
Reduktor ciśnienia z
- zaworem szybko zamykającym
- reduktorem zabezpieczającym ( monitor)
APR –XB
Reduktor ciśnienia z
- dwoma zaworami szybkozamykającymi
Właściwy dobór reduktora ciśnienia zostaje wykonywany
poprzez zastosowanie współczynnika przepływu CG.
Współczynnik ten liczbowo odpowiada wartości
przepływu gazu ziemnego wyrażonej w Nm3/h w
warunkach przepływu krytycznego przy reduktorze
ciśnienia całkowicie otwartym i ciśnieniu absolutnym po
stronie wylotowej 1 psia i temperaturze otoczenia 15°C.
Przepustowości przy maksymalnym otwarciu reduktora w
różnych warunkach eksploatacyjnych zostały obliczone
poprzez wykorzystanie następujących relacji :
a. przy przepływie nie krytycznym (gdzie Pe < 2 Pa )

(Pe − Pa) 
Q = 0,526 * Cg * Pe * sen 93,5 *


Pe


Deg
b. przy przepływie krytycznym ( gdzie Pe ≥ 2 Pa )
Q = 0,526xCgxPe
gdzie :
Q = przepustowość [Nm3/h]
Pe = ciśnienie absolutne na dolocie [bar]
Pa = ciśnienie absolutne na wylocie [bar]
H
MODEL
DN32
DN 40
DN 50
A
B
C
D
E
F
G
350
364
180
110
O230
220
280
410
324
228
147
O298
245
365
460
374
270
169
O400
280
410
[ mm. ]
APR 25
APR 50
APR 80
210
286
337
Ciężar
[Kg].
System kontrolny
System kontroli pracy reduktorów serii APR oparty jest o mechanicznie niezależny, indywidualnie
ustawiany układ pilotów
pneumatycznych.
Zadaniem pilota jest przesłanie ciśnienia Motoryzacyjnego do reduktora i utrzymywanie
stałego, ustalonego ciśnienia regulacji, bezwzględu na zmiany wartości ciśnienia dolotowego i
zmienną przepustowość.
Przy zmianach wartości przepływu zainstalowany pilot ma zapewnić w każdych warunkach
pracy stałą wartość ciśnienia dystrybucyjnego, niezależnie od zmian wartości ciśnienia
dolotowego.
Reduktor ciśnienia główny
Praca reduktora ciśnienia jest kontrolowana przez pilota serii EPC 2000
Wyposażonego w system pamięci przepływu oraz jednostkę filtracyjną.
Wybór właściwego pilota opiera się o wymaganą wartość ciśnienia regu
lacji.
- pilot EPC 2000/1 = zakres 0,3 – 43 [bar]
- pilot EPC 2000/2 = zakres 20 - 60 [ bar]
- pilot EPC 2000/3 = zakres 41 - 74 [bar]
Reduktor ciśnienia zabezpieczający (monitor)
Praca monitora jest kontrolowana przez pilota serii EPC 2000 wyposażonego
w przyspieszacz, system regulacji przepustowości oraz jednostkę filtracyjną.
Przyspieszacz umożliwia szybkie zmiany w komorze motoryzacyjnej monitora,
i jego natychmiastową interwencję w przypadku niewłaściwej pracy reduktora
głównego.
Wybór właściwego pilota opiera się o wymaganą wartość ciśnienia regu
lacji.
- pilot EPC 2000/1 = zakres 0,3 – 43 [bar]
- pilot EPC 2000/2 = zakres 20 – 60 [bar]
- pilot EPC 2000/3 = zakres 41 -74 [bar]
Urządzenia zabezpieczające
Niezależne, sterowane sprężyną urządzenie zabezpieczające , w które wyposażony jest
reduktor APR (model OS 10) ma za zadanie zabezpieczyć armaturę znajdującą się po stronie
wylotowej jak i całą sieć dystrybucyjną przed niepożądanym wzrostem wartości ciśnienia
regulacji.
Urządzenie zabezpieczające jest operacyjnie a także mechanicznie oddzielone od reduktora
ciśnienia.
Urządzenie zabezpieczające w razie konieczności nie dopuszcza strumień gazu do reduktora.
Podstawowe cechy urządzenia zabezpieczającego:
- ponowne uzbrojenie wyłącznie ręczne
- zadziałanie dla max i/lub min. ciśnienia wylotowego
(OPSO/UPSO)
- możliwość zastosowania wyłącznika ręcznego
- możliwość zastosowania systemu kontrolnego
- możliwość zastosowania sygnałów zadziałania
Schemat połączeń
Wlot
Ciśnienie motoryzacyjne
Wylot
Schemat połączeń
Wlot
Ciśnienie motoryzacyjne
Wylot
