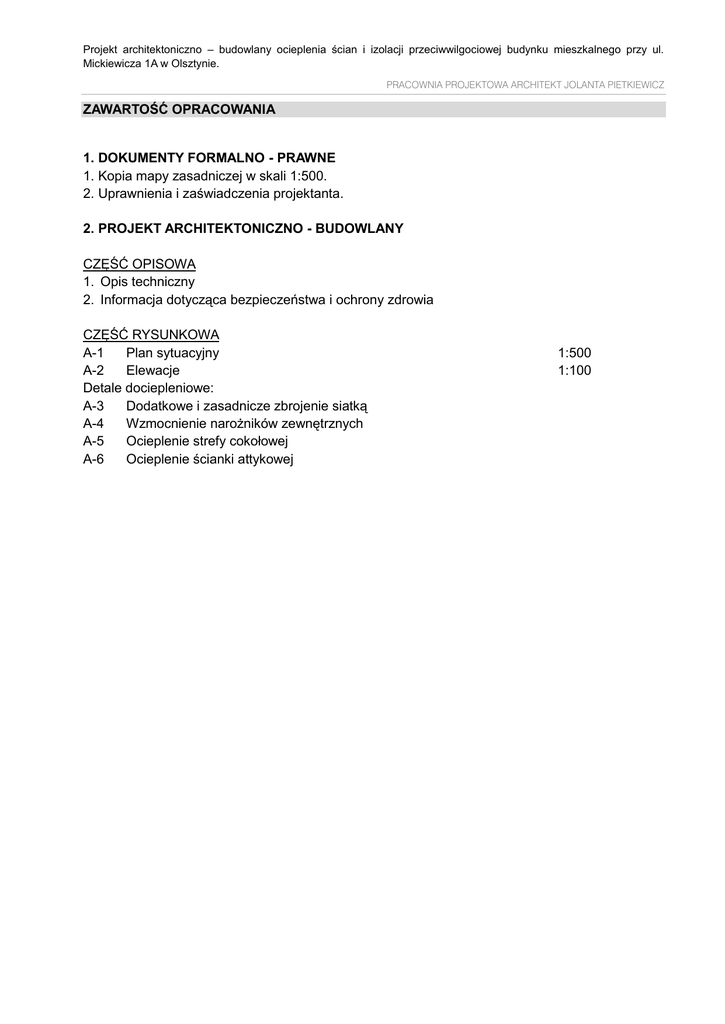

ZAWARTOŚĆ OPRACOWANIA
1. DOKUMENTY FORMALNO - PRAWNE
1. Kopia mapy zasadniczej w skali 1:500.
2. Uprawnienia i zaświadczenia projektanta.
2. PROJEKT ARCHITEKTONICZNO - BUDOWLANY
CZĘŚĆ OPISOWA
1. Opis techniczny
2. Informacja dotycząca bezpieczeństwa i ochrony zdrowia
CZĘŚĆ RYSUNKOWA
A-1
Plan sytuacyjny
A-2
Elewacje
Detale dociepleniowe:
A-3
Dodatkowe i zasadnicze zbrojenie siatką
A-4
Wzmocnienie narożników zewnętrznych
A-5
Ocieplenie strefy cokołowej
A-6
Ocieplenie ścianki attykowej
1:500
1:100
OPIS TECHNICZNY
do projektu ocieplenia ścian i izolacji przeciwwilgociowej budynku mieszkalnego przy ul.
Mickiewicza 1A w Olsztynie
1. PODSTAWA OPRACOWANIA
1.1
Zlecenie inwestora.
1.2
Wizja i pomiary w terenie.
1.3
Odpowiednie Normy i przepisy branżowe.
2. PRZEDMIOT OPRACOWANIA
Przedmiotem powyższego opracowania jest projekt docieplenia ścian
przeciwwilgociowej budynku mieszkalnego przy ul. Mickiewicza 1A w Olsztynie.
i
izolacji
3. ISTNIEJĄCE ZAGOSPODAROWANIE DZIAŁKI
Przedmiotowy budynek mieści się na działce nr 156/1 w Olsztynie i stanowi zabudowę wnętrza
kwartału wydzielonego ulicami: Mickiewicza, Warmińską, Mazurską i Dąbrowszczaków. W całości
użytkowany jest jako budynek mieszkalny. Ścianą tylną – wschodnią graniczy z budynkiem
biurowym. Dostęp komunikacyjny do budynku zapewnia od strony zachodniej ul. Warmińska.
4. UZBROJENIE TERENU
Budynek zaopatrzony jest w przyłącze energetyczne, wodno-kanalizacyjne i gazowe.
5. DANE INFORMACYJNE O DZIAŁCE
Działka oraz budynek stanowią własność Gminy i Miasta Olsztyn i nie są objęte wpisem do
rejestru zabytków.
6. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI
Bez zmian.
7. STAN ISTNIEJĄCY
7.1.
Opis ogólny budynku
Budynek 1-klatkowy, o zwartej, prostokątnej bryle. Posiada 2 kondygnacje nadziemne +
poddasze nieużytkowe – strych, budynek jest częściowo podpiwniczony. Główne wejście do
budynku na ścianie zachodniej.
7.2.
Konstrukcja budynku
Budynek wykonany w technologii tradycyjnej.
7.2.1. Ściany piwniczne murowane z cegły pełnej ceramicznej obustronnie otynkowane.
Grubość ścian zewn. wraz z tynkami wynosi 55 cm.
7.2.2. Ściany nadziemia murowane z cegły pełnej ceramicznej obustronnie otynkowane.
Grubość ścian zewnętrznych wraz z tynkami wynosi średnio 41 cm.
7.2.3. Dach – płaski, drewniany, jednospadowy, kryty papą.
7.3.
Elementy wykończeniowe:
7.3.1. Obróbki blacharskie, rynny i rury spustowe z blachy stalowej ocynkowanej.
7.3.2. Parapety zewnętrzne z blachy stalowej ocynkowanej, częściowo powlekanej.
7.3.4. Ściany i cokół budynku tynkowane: tynki cementowo – wapienne.
2
7.4.
Charakterystyczne parametry
Powierzchnia zabudowy:
97 m2
Kubatura:
793 m³
Wysokość budynku
8,10 m
7.5.
Stan techniczny budynku
W wyniku oględzin stwierdzono, że kondycja techniczna budynku jest w stanie średnim. Na
elewacji frontowej widoczne jest pęknięcie muru przebiegające pionowo na całej wysokości
budynku. Ponadto na skutek nieprawidłowo ukształtowanego spadku terenu przyległego i braku
izolacji przeciwwilgociowej ściany piwniczne są zawilgocone. Zawilgocenie i zagrzybienie
występuje również w pomieszczeniach mieszkalnych. Dlatego dla poprawy warunków użytkowo –
estetycznych budynku, stwierdza się konieczność wykonania izolacji przeciwwilgociowej ścian
piwnicznych, ocieplenia ścian oraz wykonania innych robót mających na celu poprawę stanu
technicznego i estetyki obiektu.
8. STAN PROJEKTOWANY - DOCIEPLENIE ŚCIAN
8.1. Założenia ogólne
W celu zagwarantowania wysokiej jakości i trwałości docieplenia założono zastosowanie
Bezspoinowego Systemu Ocieplenia tzw. metoda „lekka-mokra”. Metoda ta polega na wykonaniu
na elewacji warstwy izolacyjnej z przyklejonych do podłoża płyt styropianowych, zabezpieczonych
przed działaniem czynników atmosferycznych oraz przed uszkodzeniami mechanicznymi siatką z
włókna szklanego i wykończonych masą tynkarską. Zapewnia ona dobre uszczelnienie
powierzchni ścian, trwałość ocieplenia, łatwość wykonania, utrzymanie tradycyjnego wyglądu
elewacji oraz stosunkowo niski koszt ocieplenia.
UWAGA: Niedopuszczalne jest stosowanie elementów składowych z różnych systemów
ociepleniowych.
8.2. Wyznaczenie grubości warstwy ocieplającej
Oceny aktualnego stanu obiektu pod względem termicznym dokonano przez porównanie
współczynników przenikania ciepła U przegród zewnętrznych zgodnie z zaleceniami zawartymi w
Załączniku do Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz.U. Nr 75, poz.
690) - norma PN-EN ISO 13788:2003, stanowiące podstawę do zwiększenia izolacyjności
cieplnych przegród budowlanych. W wyniku obliczeń stwierdzono, że poszczególne przegrody
należy ocieplić jak niżej:
 Ściany zewnętrzne piwniczne – cokół należy ocieplić styropianem EPS P lub polistyrenem
ekstrudowanym o gr. 10 cm do głębokości 1,0 m poniżej poziomu terenu
 Ściany zewnętrzne kondygnacji nadziemnych należy ocieplić płytami styropianowymi EPS
70-040 o gr. 15 cm
 Ościeża okien ocieplić płytami styropianowymi EPS 70-040 gr. 2÷3 cm
8.2.1. Ściany piwniczne - cokół
- ściana ocieplona styropianem gr. 10 cm
3
 Budowa przegrody
d
Nr
R
Nazwa warstwy
[m]
[W/mK]
Sd
2
[-]
Strona zewnętrzna Rse
[W/m K]
[m]
0.040
-
1
Płyta styropianowa EPS P
0.10
0.040
60
2.500
6.0
2
Tynk lub gładź cementowo-wapienna
0.02
0.820
16
0.024
0.3
3
Mur z cegły ceramicznej pełnej
0.51
0.770
7
0.662
3.5
4
0.02
0.820
16
0.024
0.3
0.130
-
Strona wewnętrzna Rsi
 Wartość minimalnego czynnika fRsi,min
2
Nr
Miesiąc
1
Styczeń
0.684
2
Luty
0.684
3
Marzec
0.602
4
Kwiecień
0.464
5
Maj
-0.022
6
Czerwiec
-0.955
7
Lipiec
-1.658
8
Sierpień
-2.165
9
Wrzesień
0.064
10
Październik
0.504
11
Listopad
0.590
12
Grudzień
0.656
fRsi,min [W/m K]
Miesiącami krytycznymi są: Styczeń, Luty
Wartość współczynnika temperatury dla krytycznego miesiąca: fRsi,min = 0.684W/m2K
 Efektywna wartość współczynnik temperatury fRsi na powierzchni wewnętrznej przegrody
Całkowity opór cieplny przegrody Rc = 3.381W/m2K
Współczynnik przenikania przegrody (bez uwzględnienia dodatków na mostki DUk):
Uc = 0.296W/m2K < Udop=0,30 W/m2K
Wartość współczynnika temperaturowego przegrody fRsi = 0.962W/m2K
 Sprawdzenie wartości czynnika obliczeniowego fRsi
4
Wartość współczynnika temperatury dla krytycznego miesiąca fRsi,mIn = 0.684W/m2K
fRsi
fRsi,mIn
0.962W/m2K
0.684W/m2K
Warunek spełniony. Przegroda zaprojektowana prawidłowo pod kątem uniknięcia rozwoju
pleśni.
 Miesięczne strumienie kondensacji i akumulacji wewnętrznej przegrody
Nr
Miesiąc
Kondensacja
0
Styczeń
NIE
1
Luty
NIE
2
Marzec
NIE
3
Kwiecień
NIE
4
Maj
NIE
5
Czerwiec
NIE
6
Lipiec
NIE
7
Sierpień
NIE
8
Wrzesień
NIE
9
Październik
NIE
10
Listopad
NIE
11
Grudzień
NIE
W projektowanej przegrodzie nie występuje kondensacja pary wodnej.
Przegroda zaprojektowana prawidłowo pod kątem kondensacji pary wodnej.
 Szczegółowe wyniki rozkładu temperatur i ciśnienia pary wodnej w przegrodzie dla
miesiąca krytycznego: styczeń
Przegroda
Nr
Powierzchnie stykowe
n
Warstwa
o
[ C]
Strona zewnętrzna
0
o
e=-1,0 C,
Pn,sat
Pn
gc
[Pa]
[Pa]
[kg/m ]
2
e=88%,
-0.75
562.00
496.52
0.00000
14.78
1682.02
928.41
0.00000
14.93
1698.22
951.42
0.00000
Płyta styropianowa EPS P
1
Tynk lub gładź cementowowapienna
2
5
3
19.04
2202.88
1202.61
0.00000
19.19
2224.54
1225.62
0.00000
o
Strona wewnętrzna i=20,0 C,
i=50%,
Wykres rozkładu temperatury dla miesiąca: Styczeń
Wykres rozkładu ciśnień w przegrodzie dla miesiąca: Styczeń
8.2.2. Ściany kondygnacji nadziemnych
- ściana ocieplona styropianem gr. 15 cm
6
 Budowa przegrody
d
Nr
R
Nazwa warstwy
[m]
[W/mK]
Sd
2
[-]
Strona zewnętrzna Rse
[W/m K]
[m]
0.040
-
1
Płyta styropianowa EPS 70-040
FASADA
0.15
0.040
60
3.750
9.0
2
0.02
0.820
16
0.018
0.2
3
0.37
0.770
7
0.481
2.5
4
0.02
0.820
16
0.018
0.2
0.130
-
Strona wewnętrzna Rsi
 Wartość minimalnego czynnika fRsi,min
2
Nr
Miesiąc
1
Styczeń
0.684
2
Luty
0.684
3
Marzec
0.602
4
Kwiecień
0.464
5
Maj
-0.022
6
Czerwiec
-0.955
7
Lipiec
-1.658
8
Sierpień
-2.165
9
Wrzesień
0.064
10
Październik
0.504
11
Listopad
0.590
12
Grudzień
0.656
fRsi,min [W/m K]
Miesiącami krytycznymi są: Styczeń, Luty
Wartość współczynnika temperatury dla krytycznego miesiąca: fRsi,min = 0.684W/m2K
 Efektywna wartość współczynnika temperatury fRsi na powierzchni wewnętrznej
przegrody
Całkowity opór cieplny przegrody Rc = 4.437W/m2K
Współczynnik przenikania przegrody
Uc = 0.225W/m2K < Udop=0,30 W/m2K
k):
 Sprawdzenie wartości czynnika obliczeniowego fRsi
7
Wartość współczynnika temperatury dla krytycznego miesiąca f Rsi,min = 0.684W/m2K
fRsi
fRsi,min
0.971W/m2K 0.684W/m2K
Warunek spełniony. Przegroda zaprojektowana prawidłowo pod kątem uniknięcia rozwoju pleśni.

Miesięczne strumienie kondensacji i akumulacji wewnętrznej przegrody
Nr
Miesiąc
Kondensacja
0
Styczeń
NIE
1
Luty
NIE
2
Marzec
NIE
3
Kwiecień
NIE
4
Maj
NIE
5
Czerwiec
NIE
6
Lipiec
NIE
7
Sierpień
NIE
8
Wrzesień
NIE
9
Październik
NIE
10
Listopad
NIE
11
Grudzień
NIE
W projektowanej przegrodzie nie występuje kondensacja pary wodnej.
Przegroda zaprojektowana prawidłowo pod kątem kondensacji pary wodnej.
 Szczegółowe wyniki rozkładu temperatur i ciśnienia pary wodnej w przegrodzie dla
miesiąca krytycznego (styczeń)
Przegroda
Nr
Powierzchnie stykowe
n
Warstwa
o
[ C]
Strona zewnętrzna
o
e=-1,0 C,
Pn,sat
Pn
gc
[Pa]
[Pa]
[kg/m ]
2
e=88%,
0
Płyta styropianowa EPS 70-040
FASADA
1
2
3
Tynk lub gładź cementowo-
-0.81
562.00
496.52
0.00000
16.94
1929.55
1042.83
0.00000
17.02
1940.07
1057.39
0.00000
19.30
2239.64
1211.07
0.00000
8
wapienna
19.38
o
Strona wewnętrzna i=20,0 C,
2252.02
1225.62
0.00000
i=50%,
Wykres rozkładu temperatury dla miesiąca: Styczeń
Wykres rozkładu ciśnień w przegrodzie dla miesiąca: Styczeń
8.3.
Ściany piwniczne i cokół
8.3.1. Pionowa izolacja murów piwnicy
Budynek wymaga wykonania izolacji przeciwwilgociowej ścian przyziemia w części
podpiwniczonej. W celu wykonania izolacji pionowej należy odsłonić ściany zewnętrzne,
wykonując wzdłuż ścian wykopy o szer. 80cm i zabezpieczając je poprzez wykonanie
deskowania. Ściany odsłonić do głębokości górnej powierzchni ław fundamentowych.
9
Po odsłonięciu ścian przyziemia należy odbić głuche i zniszczone tynki, powierzchnię dokładnie
oczyścić i nałożyć nowy dwuwarstwowy tynk cementowo-wapienny marki M10. Po wyschnięciu
tynków, ściany zagruntować jedną warstwą emulsji bitumicznej ASFALBIT (gruntować aż do
głębokości górnej powierzchni fundamentu). Przy gruntowaniu podkład powinien być suchy, a
jego wilgotność nie powinna przekraczać 5%. Powłoki gruntujące powinny być naniesione w
jednej lub dwóch warstwach, z tym, że druga warstwa może być naniesiona dopiero po
całkowitym wyschnięciu pierwszej. Temperatura otoczenia w czasie gruntowania podkładu
powinna być nie niższa niż 5°C.
Następnie na tak przygotowaną powierzchnię nałożyć masę bitumiczno-kauczukową STYRBIT
2000. Masę nakładamy zawsze w minimum dwóch warstwach, nakładając następną warstwę w
kierunku prostopadłym do warstwy poprzedniej. Każdą następną warstwę nakładamy po bardzo
dobrym wyschnięciu warstwy poprzedniej (1mm warstwy schnie ok. 24 godz. w temp. 20°C).
8.3.2. Ocieplenie ścian piwnic i cokołu
Do ocieplenia użyć styropianu EPS P lub polistyrenu ekstrudowanego XPS o gr. 10 cm.
Klejenie zaczynamy od głębokości 1,0 m poniżej poziomu terenu. Masę STYRBIT 2000
nakładamy na płyty styropianowe (lub ekstrudowane) i dociskając je ruchem kolistym układamy
płyty do powierzchni podłoża. W przypadku podziemnej części budynku, tak wykonaną izolację
należy zasypać do przewidywanego poziomu terenu nie wcześniej niż po 3 dniach.
8.3.3. Wykończenie cokołu
W części cokołowej, na płytach izolacji termicznej należy wykonać podwójną warstwę
zbrojoną. W przypadku miejsc narażonych na uszkodzenia mechaniczne pierwszą warstwę
zaleca się wykonać przy użyciu tkaniny pancernej układanej bez zakładów – na styk, zatapiając
ją w zaprawie klejąco-zbrojącej. W pozostałych przypadkach można użyć zwykłej siatki do
ociepleń (145 g/m2).
Po stwardnieniu masy klejącej w pierwszej warstwie tj. po ok. 3 dniach, należy wykonać drugą
warstwę, postępując tak, jak przy ocieplaniu zasadniczej części ściany. Do jej wykonania także
należy użyć zaprawy klejącej i siatki 145 g/m2.
Po wyschnięciu i zagruntowaniu warstwy zbrojonej, należy nanieść na nią podkład tynkarski, a
po jego wyschnięciu, tj., po co najmniej 24 godzinach można przystąpić do wykonywania tynku
cienkowarstwowego. Przewiduje się zastosowanie tynku silikonowego o strukturze ziarnistej (tzw.
baranek) i wielkości ziarna 2,0 mm. Przygotować masę tynkarską ściśle wg instrukcji producenta.
Cokół pomalować silikonową farbą fasadową. Malowanie rozpocząć nie wcześniej niż po
upłynięciu trzeciej doby po zakończeniu tynkowania.
Prace wykonać podczas bezdeszczowej pogody przy temp. powyżej 5°.
8.4.
Ściany nadziemia powyżej cokołu
8.4.1. Przygotowanie podłoża
Przed rozpoczęciem prac ociepleniowych należy odpowiednio przygotować podłoże. Musi
być ono stabilne, równe, o dostatecznej nośności oraz wolne od zanieczyszczeń
zmniejszających przyczepność zaprawy klejącej (np. kurzu, pyłu, olejów, mchu). Tynki głuche i
zniszczone odbić. Zaleca się również skucie tynków na zewnętrznych powierzchniach ościeży
okiennych i drzwiowych, aby możliwe było ich ocieplenie bez nadmiernego zasłaniania
ościeżnic. Należy także usunąć słabo przyczepne, łuszczące się powłoki malarskie. Lokalne
ubytki i miejsca, gdzie skuto tynki słabo związane z podłożem, należy wypełnić i wyrównać
10
zaprawą cementowo-wapienną.
Zmyć ściany budynku wodą bez dodatku środków chemicznych.
Płaszczyzny ścian sprawdzić łatami aluminiowymi.
Usunąć obróbki blacharskie, odsunąć przewody instalacyjne, zdemontować tablice informacyjne
itp.
Na ścianie zamocować profil cokołowy, stosując, co najmniej 3 kołki na 1mb listwy.
8.4.2. Przygotowanie masy klejącej i przyklejanie płyt styropianu
Zaprawę klejącą należy przygotować zgodnie z instrukcją podaną na opakowaniu.
Przygotowaną masę klejącą należy nakładać metodą pasmowo-punktową. W odległości ok. 3
cm od krawędzi płyty zaprawę nanosić pasmami o szerokości kilku centymetrów. Na pozostałą
powierzchnię płyty zaprawę nakładać plackami rozmieszczonymi tak, aby znalazły się one w
miejscach, gdzie następnie będą mocowane kołki. Łączna powierzchnia nałożonej zaprawy
klejącej powinna obejmować co najmniej 40% płyty.
Po nałożeniu masy klejącej na płytę styropianową należy ją bezzwłocznie przyłożyć do ściany i
docisnąć.
Przyklejanie płyt należy rozpocząć od listwy startowej. Płyty należy przyklejać w układzie
poziomym dłuższych krawędzi z zachowaniem mijankowego układu spoin. Płyty układać na styk,
nadmiar wyciśniętej zaprawy klejącej usuwać, aby na obrzeżach nie pozostawały żadne jej
resztki (niedopuszczalne są szczeliny większe niż 2 mm oraz nierówności na powierzchni
styropianu większe niż 3 mm).
Płyty izolacyjne rozmieścić w taki sposób, aby ich styki nie znajdowały się na przedłużeniu
krawędzi otworów okiennych i drzwiowych, a w narożach ścian płyty należy przyklejać
naprzemiennie, aby się zazębiały.
Wyrównać powierzchnie styropianu przez szlifowanie packami wyłożonymi papierem ściernym.
Można to wykonać nie wcześniej niż po 3 dniach od przyklejenia płyt. Należy zwrócić szczególna
uwagę na pozostawienie prostych krawędzi przy narożach ścian oraz przy otworach okiennych i
drzwiowych. Powierzchnię styropianu należy dokładnie oczyścić z powstałego pyłu.
Dodatkowo należy wzmocnić mocowanie płyt styropianowych do podłoża poprzez zastosowanie
kołków rozporowych (6 szt./m2). Ich długość należy dobrać, uwzględniając grubość płyty
izolacyjnej, warstwy kleju, starego tynku i wymaganą głębokość kotwienia w ścianie (przeciętnie
ok. 5 cm w ścianie z elementów pełnych). Talerzyki łączników nie powinny wystawać poza lico
płyt.
Prace wykonać podczas bezdeszczowej pogody przy temperaturze powyżej 5°C.
8.4.3. Przyklejanie siatki z włókna szklanego
Przy narożach otworów okiennych i drzwiowych na płytach termoizolacyjnych należy nakleić
pod kątem 45º kawałki tkaniny zbrojącej o wymiarach 20x35cm. Zapobiega to powstawaniu rys i
pęknięć na elewacji budynku. Ponadto odpowiednie kawałki tkaniny szklanej należy nakleić w
narożnikach na styku ościeży pionowych z nadprożem. Wypukłe naroża przy zbiegu ścian
budynku, a także krawędzie przy otworach drzwiowych należy wzmocnić przez zastosowanie
profili narożnych. Wykonanie takiego wzmocnienia przy otworach okiennych nie jest konieczne,
ale ułatwia uzyskanie prostych krawędzi. Po obu stronach wzmacnianej krawędzi należy nanieść
warstwę zaprawy klejącej, a następnie wcisnąć w nią profil narożny, dbając o zachowanie pionu
lub poziomu. Wydobywającą się z otworów w profilu zaprawę natychmiast zaszpachlować.
Na poziomych krawędziach nad otworami okiennymi i drzwiowymi osadzić profile narożne z
kapinosem.
11
Do wykonywania warstwy zbrojonej przystąpić nie wcześniej niż po 3 dniach od przyklejenia płyt
izolacyjnych. Zaprawę klejącą należy nanosić na powierzchnię płyt izolacyjnych ciągłą warstwą
pasmami o szerokości tkaniny i przeczesać kielnią zębatą 10x10 mm.
W przygotowaną warstwę zaprawy przy użyciu pacy wygładzającej wciskać natychmiast tkaninę
zbrojącą i równo zaszpachlować, stosując w niezbędnych przypadkach dodatkową porcję masy
klejącej. Tkanina powinna być równomiernie napięta, nie wykazywać sfałdowań i być całkowicie
zatopiona w masie kleju. Warstwa zbrojona pojedynczą tkaniną powinna mieć grubość 3-5mm.
Sąsiednie pasy tkaniny należy układać na zakład 10cm. Na krawędziach ościeży oraz naroży
budynku siatkę wywinąć poza krawędź na szer. min. 15cm (niedopuszczalne jest ucięcie na
krawędzi).
8.4.4. Wykonanie wyprawy tynkarskiej
W normalnych warunkach pogodowych po ok. 3 dniach schnięcia nanieść szczotką lub
wałkiem jedną warstwę podkładu tynkarskiego.
Po wyschnięciu podkładu tynkarskiego, tj. po co najmniej 24 godzinach, można przystąpić do
wykonywania tynku cienkowarstwowego. Przewiduje się zastosowanie mineralnej zaprawy
tynkarskiej, białej, zacieranej, o strukturze ziarnistej (tzw. baranek) i wielkości ziarna 2,0 mm.
Przygotować masę tynkarską ściśle wg instrukcji producenta.
Prace tynkarskie na jednej wyodrębnionej powierzchni elewacji prowadzić w sposób ciągły,
aby uniknąć nierówności struktury tynku.
Niedopuszczalne jest prowadzenie prac tynkarskich w czasie deszczu, podczas silnego wiatru
lub dużego nasłonecznienia elewacji, bez zastosowania specjalnych osłon ograniczających
wpływ czynników atmosferycznych.
8.4.5. Malowanie elewacji
Elewacje należy pomalować krzemianowymi farbami fasadowymi wg przyjętej kolorystyki.
Malowanie rozpocząć nie wcześniej niż po upłynięciu trzeciej doby po zakończeniu tynkowania.
Aby uniknąć różnic w odcieniu barw należy na jedną powierzchnie nakładać farbę tej samej
szarży produkcyjnej. Przy nakładaniu powłok przestrzegać czasu schnięcia ok. 12 godz.
Prace wykonać podczas bezdeszczowej pogody przy temp. powyżej 5°C.
8.5.
Ocieplenie ścian w miejscach szczególnych
Ocieplając budynek należy zachować:
 istniejące „wysunięcie” z lica ściany filarków z obu stron drzwi wejściowych gr. ok. 2 cm.
 obecne profile gzymsów: międzykondygnacyjnego i wieńczącego
Bezwzględnie należy zaizolować przeciwwilgociowo fundament i ocieplić całą ścianę
południowego szczytu tj. także poniżej dachu przybudowanego blaszanego garażu.
8.6.
Kolorystyka
Elewacje budynku wykonać zgodnie z kolorystyką zawartą w projekcie (rys. A-2).
9. PRACE WYKOŃCZENIOWE
9.3.
Obróbki blacharskie
Po ociepleniu budynku należy wykonać nowe obróbki blacharskie. Należy je dostosować do
nowych grubości ścian. Obróbki te powinny wystawać poza lico ocieplonych ścian minimum
12
4cm. Blachy nie należy układać bezpośrednio na betonie lub tynku cementowo-wapiennym. W
związku z tym pod blachę należy podłożyć izolację z warstwy papy lub innego materiału
izolacyjnego.
Obróbki blacharskie należy wykonać z blachy stalowej ocynkowanej.
9.3.1. Attyka
Istniejące zwieńczenie z dachówek należy wymienić na obróbkę blacharską.
9.4.
Rynny i rury spustowe
Istniejące rynny i rury spustowe są wymienione. Należy je zdemontować i po ociepleniu
budynku zamontować na nowo.
9.5.
Parapety zewnętrzne
Parapety zewnętrzne wymienić na wykonane ze stali powlekanej w kolorze białym.
Dostosować ich szerokość do nowej szerokości otworów okiennych i grubości ścian. Powinny
one wystawać poza lico ocieplanych ścian, co najmniej 4cm.
9.6.
Drzwi zewnętrzne
Drzwi wejściowe poddać renowacji i pomalować je farbą olejną na kolor szary.
9.7.
Instalacja odgromowa
Instalację odgromową należy umieścić w rurkach ochronnych pod tynkiem, pod warstwą
izolacji termicznej. W podobny sposób należy potraktować przewody elektryczne biegnące po
zewnętrznej stronie ścian budynku.
9.8. Opaska wokół budynku
Po wykonaniu ocieplenia cokołu, należy ułożyć z kostki betonowej nową opaskę wokół
budynku z zachowaniem istniejącej szerokości i spadku 1% od ścian budynku.
9.9. Studzienki piwniczne
Studzienki należy przebudować wykonując rant wysokości 10 cm powyżej opaski. Studzienki
zakryć kratą przemysłową ze stali ocynkowanej.
9.10. Betonowy słup zewnętrzny
Istniejący słup betonowy połączony ze ścianą północną należy pomalować farbą elewacyjną
silikonową w kolorze jak na rys. A-2.
10. UWAGI KOŃCOWE
Wszystkie roboty budowlane winny być prowadzone zgodnie z przepisami techniczno –
budowlanymi, obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej, przepisami
BHP i pod nadzorem osoby do tego uprawnionej..
Wszystkie stosowane materiały budowlane oraz cały system ocieplenia muszą posiadać
atest dopuszczający je do stosowania w budownictwie oraz inne świadectwa i certyfikaty
wymagane prawem budowlanym.
Olsztyn, sierpień 2013 r.
autor: Jolanta Pietkiewicz
architekt IARP
13
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. DANE OGÓLNE
Inwestycja : Projekt ocieplenia ścian i izolacji przeciwwilgociowej budynku mieszkalnego
Adres :
Olsztyn, ul. Mickiewicza 1A
działka nr 156/1
Inwestor:
Zakład Lokali i Budynków Komunalnych w Olsztynie
10-313 Olsztyn, ul. Cicha 5
Projektant: Pracownia Projektowa Architekt Jolanta Pietkiewicz
10-603 Olsztyn, ul. Metalowa 7a
2. ZAKRES I KOLEJNOŚĆ ROBÓT
Przedmiot i zakres robót budowlanych:
 Izolacja pionowa ścian przyziemia
 Ocieplenie ścian budynku
 Wymiana obróbek blacharskich
 Wykonanie opaski przy budynku
Kolejność realizacji:
 Prace przygotowawcze
 Demontaż betonowej opaski przy budynku
 Roboty izolacyjne ścian przyziemia
 Rozłożenie rusztowania
 Oczyszczenie i ocieplenie ścian
 Tynki cienkowarstwowe
 Obróbki blacharskie i parapety
3. ISTNIEJĄCE NA DZIAŁCE OBIEKTY BUDOWLANE
Poza przedmiotowym budynkiem na działce nie ma innych obiektów budowlanych.
4. ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE
BEZPIECZEŃSTWA I ZDROWIA LUDZI
Na przedmiotowej działce nie ma elementów stwarzających zagrożenie bezpieczeństwa i
zdrowia ludzi.
5. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT
BUDOWLANYCH I ŚRODKI ZAPOBIEGAWCZE
1.
Wykopy– zagrożenia związane z osunięciami skarp. W razie przypadkowego odkrycia lub
naruszenia instalacji wod-kan, elektrycznej, gazowej itp., niezwłocznie przerwać pracę i
ustalić z właściwą jednostką zarządzającą daną instalacją dalszy sposób wykonywania robót
2.
Roboty na wysokościach - ryzyko zagrożenia bezpieczeństwa i zdrowia ludzi z uwagi na
upadek z wysokości powyżej 2m. Do zabezpieczeń stanowisk pracy, przed upadkiem z
wysokości, należy stosować środki ochrony zbiorowej, w szczególności balustrady, siatki
ochronne i siatki bezpieczeństwa. Rusztowania mają spełniać wymagania bezpieczeństwa
określone we właściwych przepisach.
14
3.
4.
Zagrożenie przy stosowaniu elektronarzędzi – przestrzegać instrukcji obsługi zasad BHP
pracy z elektronarzędziami
Nie należy prowadzić robót budowlanych w temperaturze poniżej –10oC oraz w warunkach
pogodowych stwarzających zagrożenie dla życia lub zdrowia.
6. INSTRUKTAŻ PRACOWNIKÓW
Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy:
1. Sprawdzić posiadane przez pracowników kwalifikacji przewidzianych odrębnymi przepisami
dla danego rodzaju robót.
2. Sprawdzić posiadanie orzeczeń lekarskich o dopuszczeniu do określonej pracy.
3. Zaopatrzyć pracowników w odpowiednie środki ochrony indywidualnej.
4. Prowadzić stały bezpośredni nadzór nad pracami szczególnie niebezpiecznymi przez osoby
uprawnione.
7. TECHNICZNO - ORGANIZACYJNE ŚRODKI ZAPOBIEGAWCZE
Przed przystąpieniem do realizacji robót należy:
1. Teren budowy właściwie oznakować i uniemożliwić wstęp osobom postronnym.
2. Przygotować odpowiednie zaplecze socjalne dla pracowników.
3. Odpowiednio przygotować, oznaczyć i zabezpieczyć miejsca poboru wody i energii
elektrycznej.
4. Wyznaczyć miejsca na składanie materiałów i odpadów.
5. Wywiesić tablice ostrzegawcze informujące o rodzaju prowadzonych robót i o zakresie
wstępu na teren prac osób postronnych.
6. Zabezpieczyć występujące na budowie wykopy przed obsunięciem ziemi i dostępem osób
niepowołanych.
7. Odpowiednio oznakować wjazdy i wyjazdy na teren budowy.
8. Wjazd i wyjazd z placu budowy należy urządzić i zorganizować w sposób zapewniający
bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii
lub innych zagrożeń.
Olsztyn, sierpień 2013 r.
autor: Jolanta Pietkiewicz
architekt IARP
15

Projekt architektoniczno – budowlany ocieplenia ścian i izolacji

Transkrypt

Podobne dokumenty

czysta ściana DOM karta techniczna - Technologie

Cieplejsza ściana – sprawdź współczynnik U

opactwo do konserwatora

specyfikacja parametrów namiotu magazynowego dla nyila

Izolacyjność Akustyczna

cennik domów szkieletowych całorocznych

Opis techniczny robót do wykonania w świetlicy
