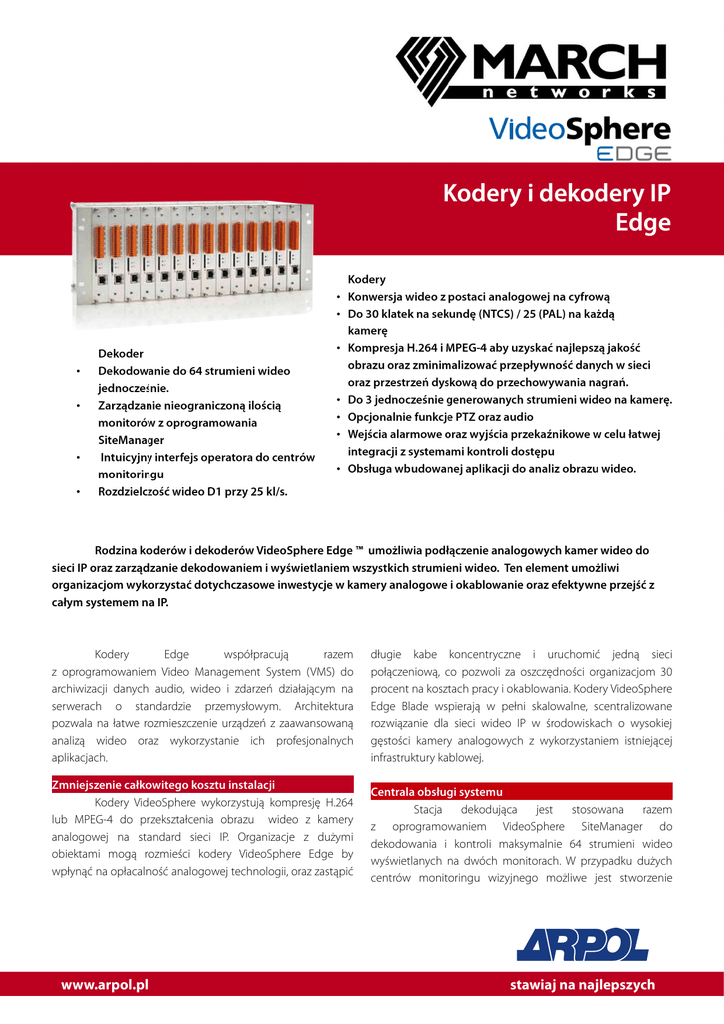

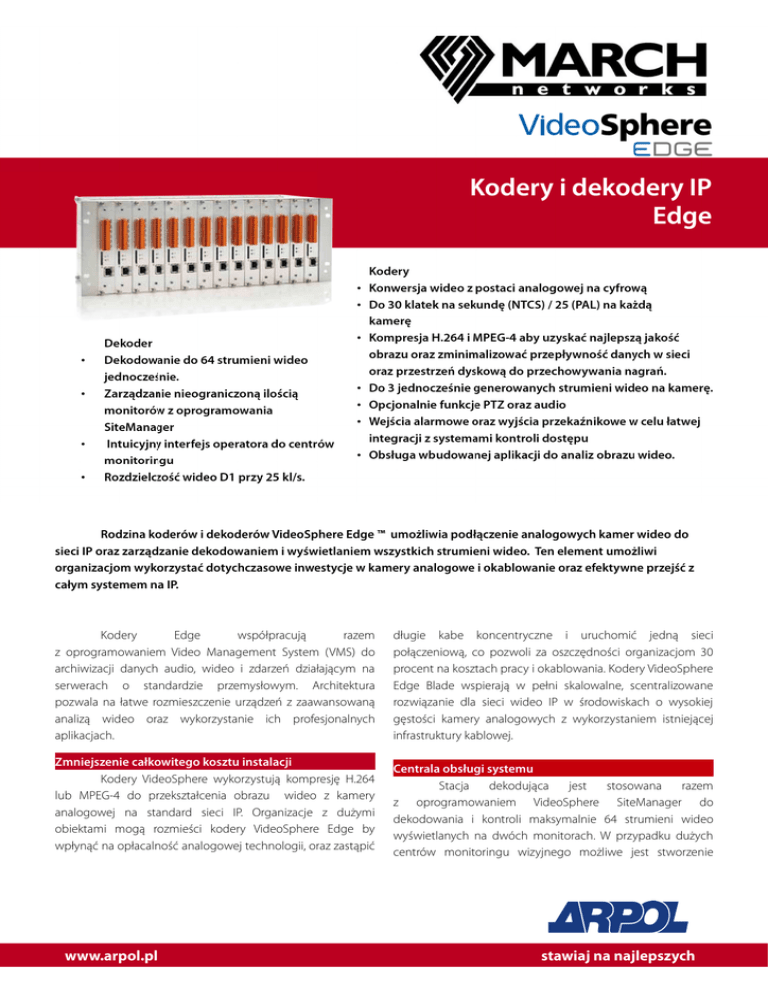

Rodzina koderów i dekoderów VideoSphere Edge

Rodzina koderów i dekoderów VideoSphere Edge ™ umożliwia podłączenie analogowych kamer wideo do
sieci IP oraz zarządzanie dekodowaniem i wyświetlaniem wszystkich strumieni wideo. Ten element umożliwi
organizacjom wykorzystać dotychczasowe inwestycje w kamery analogowe i okablowanie oraz efektywne przejść z
całym systemem na IP.
Kodery
Edge
współpracują
razem
z oprogramowaniem Video Management System (VMS) do
archiwizacji danych audio, wideo i zdarzeń działającym na
serwerach o standardzie przemysłowym. Architektura
pozwala na łatwe rozmieszczenie urządzeń z zaawansowaną
analizą wideo oraz wykorzystanie ich profesjonalnych
aplikacjach.
Zmniejszenie całkowitego kosztu instalacji
Kodery VideoSphere wykorzystują kompresję H.264
lub MPEG-4 do przekształcenia obrazu wideo z kamery
analogowej na standard sieci IP. Organizacje z dużymi
obiektami mogą rozmieści kodery VideoSphere Edge by
wpłynąć na opłacalność analogowej technologii, oraz zastąpić
długie kabe koncentryczne i uruchomić jedną sieci
połączeniową, co pozwoli za oszczędności organizacjom 30
procent na kosztach pracy i okablowania. Kodery VideoSphere
Edge Blade wspierają w pełni skalowalne, scentralizowane
rozwiązanie dla sieci wideo IP w środowiskach o wysokiej
gęstości kamery analogowych z wykorzystaniem istniejącej
infrastruktury kablowej.
Centrala obsługi systemu
Stacja
dekodująca
jest
stosowana
razem
z oprogramowaniem VideoSphere SiteManager do
dekodowania i kontroli maksymalnie 64 strumieni wideo
wyświetlanych na dwóch monitorach. W przypadku dużych
centrów monitoringu wizyjnego możliwe jest stworzenie
ściany monitorów obsługiwanych przez nielimitowaną liczbę
stacji dekodujących. Dekoder automatycznie wybiera
odpowiedni strumień wideo bezpośrednio z kodera
VideoSphere lub serwera VMS w zależności od wielkości okna
wyświetlanego na ekranie monitora. Stacja dekodująca
zapewnia automatyczny rozruch po zaniku zasilania przez
zapamiętanie ustawień konfiguracji.
Model
Edge 1 koder / dekoder
Edge 4 koder – szafa rack
Stacja dekodująca
Ilość klatek
30 kl/s (NTSC)
25 kl/s (PAL) dla D1
120 kl/s (NTSC)
100 kl/s (PAL) dla D1
64 jednoczesne strumienie
wideo
Obudowa
Stacjonarna
Stacjonarna / Karta
Stacjonarna
Wyjście wideo
BNC
Audio wejście /wyjście
1.01.2010
4.01.2010
1 mic / 1 stereo
Alarmy
1
4
-
Przekaźniki
1
4
1
Kompresja
3 jednoczesne strumienie
H.264, MPEG-4
3 jednoczesne strumienie H.264,
MPEG-4
H.264, MPEG-4, JPEG
Obsługiwana rozdzielczość CIF, 2CIF, D1
CIF, 2CIF, D1
W zależności od monitora
Kontrola PTZ
1x RS485, 1x RS422
-
1x RS485
DVI, VGA
Port USB
4
Ethernet
10/100 Mb/s
10/100 Mb/s
Gigabit
Pamięć wewnętrzna
Karta SD
Karta SD HC
-
Zasilanie poprzez Ethernet Tak
Tak
-
Zasilanie
12VDC zaciski /PoE
12VDC zaciski /PoE
100-240VAC
Moc pobierana
4W
5W
90W
Opcje montażu
Ścienny lub Rack 1U na 4
urządzenia
Ścienny lub Rack 1U na 2
urządzenia,
Rack z kartami 4U 14 urządzeń
Rack 1U na 2 urządzenia
Zakres temperaturowy
5 do 55°C
5 do 55°C
10 do 35°C
Waga paczki
0.5 kg
0.6 kg Stacjonarny
0.1 kg Kakra
1.5 kg Pusty Rack
1.5 kg
Wymiary
3.5x11.4x12cm
Stacjonarny
3.5x19.7x12.7cm,
Rack 17.7x44.4x18cm
5x16.5x16.5cm
Certyfikaty
UL60950;CE EN55022;
RoHS 2000/95/EC
UL60950;CE EN55022;
RoHS 2000/95/EC
UL60950;CE EN55022;
RoHS 2000/95/E
