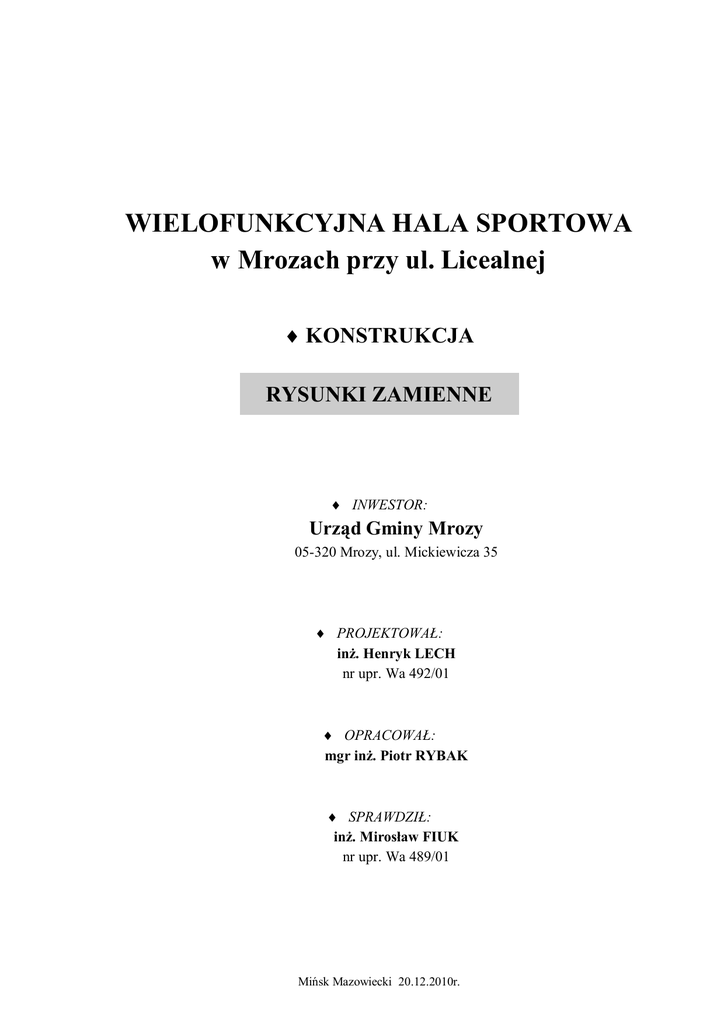

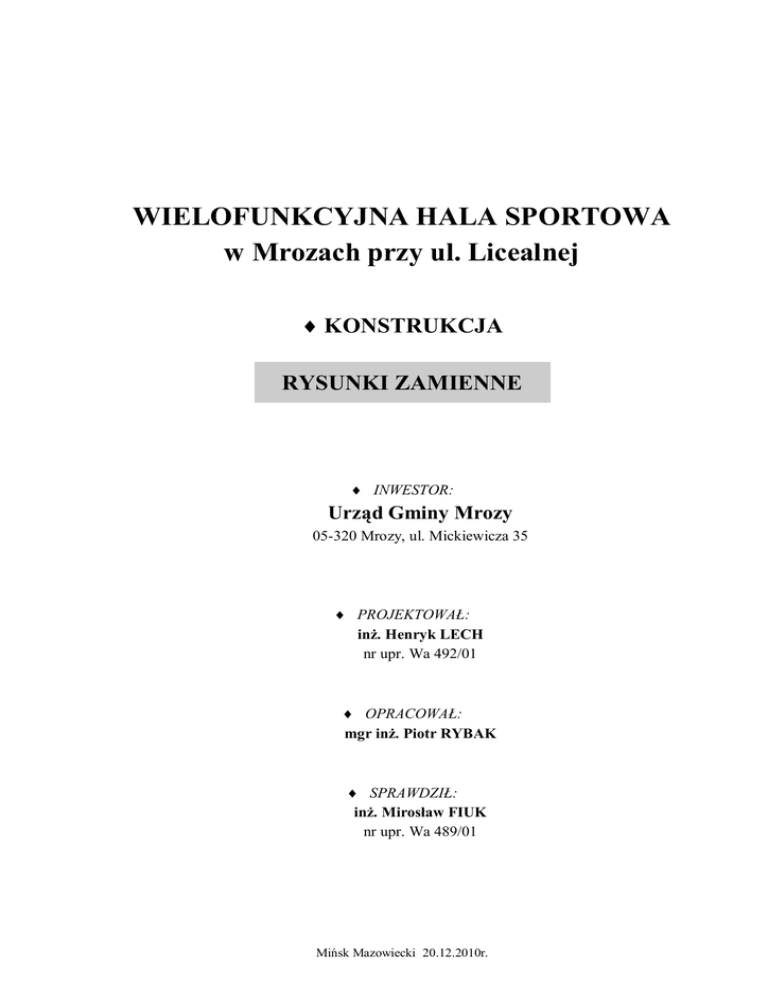

WIELOFUNKCYJNA HALA SPORTOWA w Mrozach przy ul. Licealnej

WIELOFUNKCYJNA HALA SPORTOWA w Mrozach przy ul. Licealnej

WIELOFUNKCYJNA HALA SPORTOWA
w Mrozach przy ul. Licealnej
¨ KONSTRUKCJA
RYSUNKI ZAMIENNE
¨ INWESTOR:
Urząd Gminy Mrozy
05-320 Mrozy, ul. Mickiewicza 35
¨ PROJEKTOWAŁ:
inż. Henryk LECH
nr upr. Wa 492/01
¨ OPRACOWAŁ:
mgr inż. Piotr RYBAK
¨ SPRAWDZIŁ:
inż. Mirosław FIUK
nr upr. Wa 489/01
Mińsk Mazowiecki 20.12.2010r.
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
ZAWARTOŚĆ OPRACOWANIA
I.
OPIS TECHNICZNY ZAMIENNY
II.
RYSUNKI
K.1.
K.2.
K.2a.
K.3.
K.3a.
K.4.
K.4a.
Rew.B
Rew.B
Rew.B
Rew.B
Rew.B
Rew.B
Rew.B
rzut fundamentów........................................................................ skala 1:100
rzut stropu parteru........................................................................ skala 1:100
schemat hali – parter.................................................................... skala 1:100
rzut stropu 1 piętra....................................................................... skala 1:100
schemat hali – 1 piętro ................................................................. skala 1:100
rzut stropu 2 piętra....................................................................... skala 1:100
schemat hali – 2 piętro ................................................................. skala 1:100
K.5~K.34
rysunki anulowano
K.35
K.36
łącznik hali z budynkiem internatu................................................. skala 1:50
schemat konstrukcji zadaszenia...................................................... skala 1:20
KS-1
KS-2
KS-3
KS-4
Rew.A
Rew.A
Rew.A
Rew.A
rzut konstrukcji dachu – hala ....................................................... skala 1:100
rzut konstrukcji dachu – budynek................................................. skala 1:100
dźwigar kratowy K1 .................................................................... skala 1:100
dźwigar kratowy K2 .................................................................... skala 1:100
-1-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
OPIS TECHNICZNY ZAMIENNY
Opis techniczny zamienny zstępuje opis z dokumentacji pierwotnej i należy go
rozpatrywać razem z rysunkami zamiennymi.
Wprowadzone zmiany
Rysunki i opis zamienny do projektu budowlanego konstrukcji mają na celu usunięcie
niezgodności pomiędzy architekturą i konstrukcją oraz dostosowanie do aktualnych norm.
Wprowadzone zmiany w świetle art. 36 Ustawy Prawo Budowlane są zmianami nieistotnymi
i nie wymagają uzyskania nowej decyzji o pozwoleniu na budowę.
-
1.
Dostosowano projekt konstrukcji do części architektonicznej: usunięto niezgodności
w kształcie trybuny i widowni, klatek schodowych oraz poziomach poszczególnych
części budynku.
Dostosowano poziom posadowienia do ukształtowania terenu.
Zmiana odporności ogniowej konstrukcji.
Dostosowano konstrukcję do obecnie obowiązujących norm obciążenia wiatrem i
śniegiem.
Dane ogólne
1.1. Inwestor:
Urząd Gminy Mrozy, ul. Mickiewicza 35, 05-320 Mrozy.
1.2. Przedmiot opracowania:
Wielofunkcyjna hala sportowa położona na dz. nr 2531, 2539/9, 2539/10
w Mrozach przy ul. Licealnej.
1.3. Podstawa opracowania:
Zlecenie i uzgodnienia z Inwestorem.
1.4. Zakres opracowania
Projekt budowlany konstrukcji stalowej wykonany został w formie i zakresie
pozwalającym na uzyskanie pozwolenia na budowę. Na podstawie tego projektu należy
wykonać szczegółowy projekt wykonawczy konstrukcji stalowej, który musi uzyskać
akceptację projektanta projektu budowlanego co do zgodności przyjętych rozwiązań.
1.5. Merytoryczne podstawy opracowania
-
Ustawa „Prawo budowlane” z dnia 7 lipca 1994r z późniejszymi zmianami, oraz akty
wykonawcze do ustawy;
Polskie Normy:
- PN-82/B-02000 Obciążenia budowli. Zasady ustalania wartości;
- PN-82/B-02001 Obciążenia budowli. Obciążenia stałe;
- PN-82/B-02003 Obciążenia budowli. Obciążenia technologiczne i montażowe;
- PN-77/B-02011 Obciążenia w obliczeniach statycznych. Obciążenie wiatrem;
- PN-80/B-02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem;
- PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne
i projektowanie;
- PN-90/B-03200 Konstrukcje stalowe. Obliczenia statyczne i projektowanie;
-2-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
-
-
2.
PN-B-03215:1998 Konstrukcje stalowe. Połączenia z fundamentami. Projektowanie i
wykonanie.
- PN-B-06200:1997 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru;
- PN-81/B-03020 Posadowienie bezpośrednie budowli. Obliczenia statyczne i
projektowanie
tablice do projektowania elementów obudowy z płyt warstwowych i blach fałdowych
trapezowych;
Materiały
-
beton:
C25/30
stal zbrojeniowa
- żebrowana:
klasy A-III (RB400)
- gładka:
klasy A-0 (St0S)
- mury:
- bloczki betonowe 20 MPa na zaprawie cementowej M15
- bloczki wapienno piaskowe 3NFD i 6NFD lub Silka E24 i E18 klasy 15MPa na
zaprawie cementowo-wapiennej M10
- bloczki gazobetonowe odmiany M700 na zaprawie cementowo-wapiennej M5
- Konstrukcja stalowa dachu i łącznika z istniejącym budynkiem internatu:
- dźwigary kratowe ze stali S 235JR
- pozostałe elementy konstrukcji (płatwie, tężniki, stężenia,) – stal S 235, S355.
Jakość wszystkich materiałów użytych do budowy powinna być potwierdzona
odpowiednimi atestami.
3.
Opis przyjętych rozwiązań konstrukcyjnych
Budynek hali składa się z dwóch podstawowych części: sali gimnastycznej (boisko
z widownią i przebieralnie pod trybuną żelbetową) i budynku zaplecza (hol wejściowy, część
administracyjna, pomocnicze sale ćwiczeń).
Konstrukcja sali gimnastycznej składa się z żelbetowych słupów i stalowych dźwigarów
kratowych. Przestrzenie pomiędzy słupami wypełnia mur z bloczków wapienno – piaskowych
NFD w parterze i z bloczków gazobetonowych powyżej.
Budynek zaplecza zaprojektowano w technologii tradycyjnej: ściany murowane
z bloczków wapienno – piaskowych NFD w parterze i 1 piętrze oraz z bloczków
gazobetonowych na 2 piętrze, stropy gęstożebrowe typu MIRO, oraz stalowe dźwigary
kratowe
3.1. Fundamenty
Ławy i stopy żelbetowe, monolityczne z betonu C25/30 posadowione min. 1,0 m ppt.
3.2. Ściany
-
-
Ściany fundamentowe z bloczków betonowych klasy 20 MPa na zaprawie cementowej
marki M15 lub wylewane z betonu C25/30 grubości 25 i 38 cm, w osiach 1 i 2 ściany
fundamentowe żelbetowe.
Ściany konstrukcyjne parteru i 1 piętra z bloczków wapienno-piaskowych klasy 15 MPa
grubości 25 i 38 cm na zaprawie cem-wap. marki M10.
Ściany konstrukcyjne 2 piętra z bloczków gazobetonowych odmiany M700 na zaprawie
cem-wap. marki M5.
Usztywnienie ścian rdzeniami żelbetowymi wg właściwych rysunków.
-3-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
3.3. Stropy
Zaprojektowano stropy gęstożebrowe typu MIRO M1B i M2B grubości 24 i 34 cm.
Stropy wykonać zgodnie z instrukcją producenta: Produkcja Elementów Budowlanych
M. Mikołajczuk, Konik Stary 29, 05-074 Halinów k. Warszawy.
Uwaga:
Na stropie Miro 1B występują obciążenia niestandardowe:
- obciążenie dodatkowe (stałe)
q = 1,91 kN/m2
γf = 1,2
- obciążenie zmienne
- użytkowe
p = 5,0 kN/m2
γf = 1,3
2
- zastępcze od ścianek działowych
p = 1,42 kN/m
γf = 1,4
Na etapie projektu wykonawczego należy zaprojektować odpowiednie zbrojenie
dodatkowe belek stropowych lub uzgodnić z producentem zwiększenie nośności stropu.
3.4. Nadproża
Nadproża prefabrykowane typu L-19 oraz nadproża wylewane z betonu C25/30
zbrojone wg właściwych rysunków. Nadproża prefabrykowane o długości powyżej 2,1m
należy wzmocnić przez ułożenie dodatkowego zbrojenia (wg rys. wykonawczych).
3.5. Wieńce
Na wszystkich ścianach konstrukcyjnych zaprojektowano wieńce żelbetowe w poziomie
oparcia stropów oraz pośrednie jako elementy usztywniające.
3.6. Szyb windy
Szyb windy żelbetowy, monolityczny z betonu C25/30, zbrojony prętami klasy
A-III RB400.
3.7. Trybuna widowni
Monolityczna płyta żelbetowa z betonu C25/30 zbrojona prętami klasy A-III RB400
3.8. Klatki schodowe
Schody płytowe, monolityczne z betonu C25/30 zbrojona prętami klasy A-III RB400
4.
Opis konstrukcji stalowej dachu
4.1. Podstawowe dane i założenia
-
Konstrukcję zaprojektowano na podstawie:
dokumentacji architektonicznej;
uzgodnień poczynionych w trakcie projektowania.
Przyjęto następujące obciążenia (wartości charakterystyczne) działające na konstrukcję:
0,10 kN/m² - instalacje podwieszone do konstrukcji dachu;
1,20 kN/m² - obciążenie śniegiem, jak dla III strefy śniegowej;
0,25 kN/m² - ciśnienie prędkości wiatru, jak dla I strefy wiatrowej.
4.2. Konstrukcja stalowa
Klasa konstrukcji: 2 - wymagania podwyższone, zgodnie z normą PN-B-06200:2002
„Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe”,
ze względu na zastosowaną stal S235, S355 oraz występujące połączenia sprężane między
elementami konstrukcji.
Klasa wadliwości spoin: C.
-4-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
4.3. Konstrukcja stalowa dachu nad salą gimnastyczną między osiami:1-4/A-H
-
-
-
Elementy obudowy – przykrycie z płyt warstwowych z rdzeniem styropianowym.
Konstrukcja wsporcza dachu – płatwie z profili gorącowalcowanych I160PE.
Konstrukcja nośna w osiach „1”-„4” – kratownice o rozpiętości 33,9m.
Pas górny z profilu HEA200, pas dolny z HEA160, słupki i krzyżulce z rurowych profili
zamkniętych. Konstrukcja posadowiona na konstrukcji żelbetowej ścian.
Stężenia połaciowe – dwa tężniki kratowe usytuowane w przęsłach „K”-„L” i „M”-„N”,
z krzyżulcami typu „X” z prętów wiotkich oraz prętami rozpierającymi których role
pełnią płatwie z I160PE.
Stężenia pionowe – usytuowane w polach występowania stężeń połaciowych w osiach
„1” i „4”. Krzyżulce z prętów wiotkich typu „X”. Zadaniem stężeń jest stabilizacja
kratownic w strefie podporowej.
Tężniki pionowe – trzy sztuki usytuowane prostopadle do kratownic. Krzyżulce z prętów
wiotkich typu „X” oraz słupki z rur kwadratowych.
4.4. Konstrukcja stalowa dachu nad budynkiem między osiami:4-8/B-G
-
-
-
Elementy obudowy – przykrycie w układzie blacha fałdowa, folia PE0.05, wełna
mineralna, papa termozgrzewalna.
Konstrukcja wsporcza dachu – płatwie z profili gorącowalcowanych I180PE.
Konstrukcja nośna w osiach „5.1”-„7.1” – kratownice o rozpiętości 28,8m.
Pas górny z profilu HEA200, pas dolny z HEA160, słupki i krzyżulce z rurowych profili
zamkniętych. Konstrukcja posadowiona na konstrukcji żelbetowej ścian.
Stężenia połaciowe – jeden tężniki kratowe usytuowany w przęśle „5.1”-„7.1” z
krzyżulcami typu „X” z prętów wiotkich oraz prętami rozpierającymi których role pełnią
płatwie z I180PE.
Stężenia pionowe – usytuowane w polach występowania stężeń połaciowych w osiach
„B” i „G”. Krzyżulce z prętów wiotkich typu „X”. Zadaniem stężeń jest stabilizacja
kratownic w strefie podporowej.
Tężniki pionowe – trzy sztuki usytuowane prostopadle do kratownic. Krzyżulce z prętów
wiotkich typu „X” oraz słupki z rur kwadratowych.
4.5. Warunki kotwienia konstrukcji.
Dźwigary kratowe – kotwione za pośrednictwem marek zabetonowanych w konstrukcji
żelbetowej.
4.6. Opis połączeń elementów konstrukcji.
Konstrukcja łączona będzie na placu budowy z elementów wysyłkowych poprzez
połączenia śrubowe. Przewiduje się dwa rodzaje połączeń:
- połączenia doczołowe, sprężane na śruby klasy 10.9 klasy dokładności A lub B;
- połączenia zakładkowe zwykłe na śruby klas 5.8 lub 8.8 klasa jak wyżej.
Do połączeń sprężanych należy stosować śruby wysokiej wytrzymałości wg normy PN83/M-82343, nakrętki klasy 10 wg PN-83/M-82171, oraz podkładki o twardości 315÷370HV
wg PN-83/M-82039. Śruby należy sprężać na pełną wartość siły sprężenia S0 stosując jedną z
metod sprężania podanych w PN-B-06200:2002.
Śruby klas 5.8 i 8.8 w klasie dokładności wykonania A lub B, nakrętki klasy 8,
podkładki twardości 200 HV do połączeń zwykłych zakładkowych
Jakość śrub klas 8.8 i 10.9 powinna być potwierdzona atestem „2.3”.
Wszystkie śruby cynkowane ogniowo.
-5-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
Do wykonania szczegółowych obliczeń połączeń w konstrukcji zobowiązany jest autor
projektu wykonawczego.
4.7. Zabezpieczenie antykorozyjne elementów konstrukcji.
Przed wykonaniem zabezpieczenia antykorozyjnego, konstrukcję należy poddać
procesowi przygotowania przez odtłuszczenie, trawienie, piaskowanie, lub śrutowanie,
zgodnie z normą PN-70/H-97051. Stopień czystości przygotowanej powierzchni: 2½ według
normy EN-ISO-85011.
Cała konstrukcja, zabezpieczona będzie antykorozyjnie przez malowanie warstwami
farby podkładowej i nawierzchniowej w miejscu niewystępowania zabezpieczenia
ogniochronnego. Na warstwę podkładową zabezpieczenia antykorozyjnego nałożona będzie
warstwa zabezpieczenia przeciwpożarowego z farby pęczniejącej do zabezpieczeń
ogniochronnych, zapewniająca ochronę konstrukcji głównej (ramy) na czas 60min, a
drugorzędnych elementów konstrukcyjnych na czas 15min. Kolor RAL według opisu
zawartego w projekcie architektonicznym. Rodzaj i grubość powłok malarskich patrz projekt
architektoniczny.
4.8. Wymagania dotyczące wytwarzania konstrukcji
Ze względu na 2 klasę konstrukcji, wykonawca powinien mieć kwalifikacje i
wyposażenie do wykonywania konstrukcji jak dla zakładu I grupy, określone w normie PN87/M-69009. Poziom wymagań dla systemu jakości wytwórcy – standardowy wg PN-EN
729-3. Poziom kwalifikacji nadzoru – specjalistyczny wg PN-EN 719.
W wytwórni należy przeprowadzić próbny montaż głównych układów konstrukcyjnych.
4.9. Wymagania dotyczące montażu konstrukcji.
Wszystkie elementy konstrukcji muszą mieć zapewnioną stateczność w każdej fazie
montażu i posiadać zdolność przenoszenia obciążeń atmosferycznych i montażowych.
Roboty montażowe należy tak prowadzić, aby żaden element konstrukcji nie został
trwale odkształcony ani przeciążony. Konstrukcja stalowa zmontowana zostanie na
fundamentach na podstawie projektu montażu, sporządzonego z uwzględnieniem założeń
projektowych i warunków placu budowy, oraz posiadanego sprzętu i doświadczenia
wykonawcy.
Montaż konstrukcji musi być prowadzony zgodnie z zaleceniami normy PN-B-06200,
oraz obowiązującymi warunkami bezpieczeństwa i higieny pracy.
5.
Przechowywanie i transport materiałów
Materiały składować na placu w sposób zabezpieczający przed wpływami warunków
atmosferycznych oraz przed możliwością przewrócenia się składowanych elementów.
Transport materiałów na plac budowy samochodami ciężarowymi. Transport pionowy
dźwig.
6.
Warunki użytkowania konstrukcji
W czasie eksploatacji, maksymalne obciążenia od instalacji podwieszonych do
konstrukcji dachu nie mogą przekraczać 0,1 kN/m² ( odpowiada to masie 10 kg/m²) oraz
maksymalne obciążenia użytkowe dla stropów nie mogą przekraczać 5,0 kN/m2 ( 500 kg/m2 ).
Właściciel lub zarządca obiektu budowlanego jest obowiązany użytkować obiekt
zgodnie z jego przeznaczeniem oraz utrzymywać go w należytym stanie technicznym i
estetycznym. Obiekty budowlane powinny być w czasie ich użytkowania poddawane przez
-6-
Wielofunkcyjna hala sportowa w Mrozach
Opis techniczny zamienny
właściciela lub zarządcę okresowym kontrolom oceny stanu technicznego, których zakres i
zasady określone są w rozdziale 6 ustawy „Prawo budowlane”.
7.
Klasa odporności pożarowej elementów konstrukcji
Cały budynek zaprojektowano jako średniowysoki (ze strefami ZL I i ZL III) w klasie
odporności pożarowej „B”.
W tej klasie odporności ogniowej wymagane są do spełnienia następujące wymagania
dla konstrukcji:
- konstrukcja główna nośna R 120,
- konstrukcja dachu R 30,
- strop REI 60,
- ściany zewnętrzne EI 60 (konstrukcyjne dodatkowo R 120),
- ściany wewnętrzne EI 30 (konstrukcyjne dodatkowo R 120),
- przekrycie dachu E 30,
- biegi, spoczniki klatek schodowych R 60,
- obudowa klatek schodowych REI 60,
- ściany oddzielenia p. poż. REI 120,
- stropy oddzielenia p. poż. REI 60,
Opracowali:
inż. Henryk Lech
mgr inż. Piotr Rybak
Sprawdził:
inż. Mirosław Fiuk
-7-
