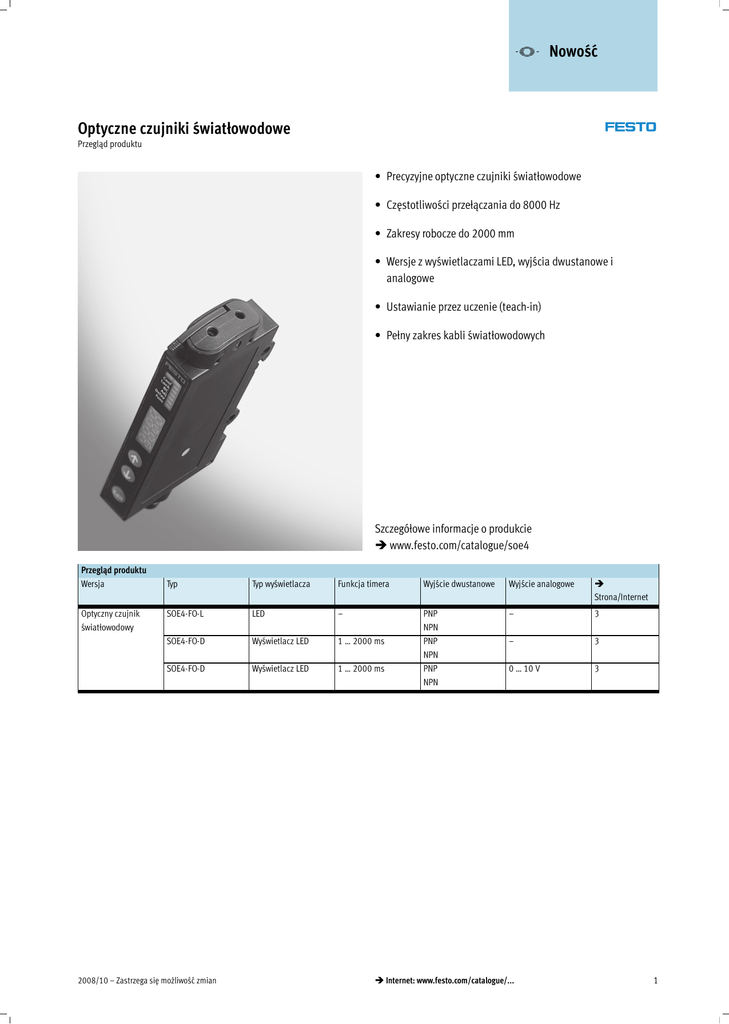

Optyczne czujniki światłowodowe
Przegląd produktu
• Precyzyjne optyczne czujniki światłowodowe
• Częstotliwości przełączania do 8000 Hz
• Zakresy robocze do 2000 mm
• Wersje z wyświetlaczami LED, wyjścia dwustanowe i
analogowe
• Ustawianie przez uczenie (teach-in)
• Pełny zakres kabli światłowodowych
Szczegółowe informacje o produkcie
www.festo.com/catalogue/soe4
Przegląd produktu
Wersja
Optyczny czujnik
światłowodowyy
Typ
Typ wyświetlacza
Funkcja timera
Wyjście dwustanowe
Wyjście analogowe
Strona/Internet
SOE4-FO-L
LED
–
–
3
SOE4-FO-D
Wyświetlacz LED
1 … 2000 ms
–
3
SOE4-FO-D
Wyświetlacz LED
1 … 2000 ms
PNP
NPN
PNP
NPN
PNP
NPN
0 … 10 V
3
2008/10 – Zastrzega się możliwość zmian
Internet: www.festo.com/catalogue/...
1
-V- Nowość
Optyczne czujniki światłowodowe SOE4
Kody typów
SOE4
–
FO
–
D
–
H
F2
–
1PU
–
K
Typ
SOE4
Optyczny czujnik światłowodowy
Wejście
FO
Kabel światłowodowy
Typ wyświetlacza
L
D
LED
Wyświetlacz LED
Rodzaj mocowania
H
Montaż na szynie H lub przez otwory przelotowe
Przyłącze kabla światłowodowego
F2
Kabel światłowodowy ∅ 2 mm
Wyjście elektryczne
1P
1N
1PU
1NU
1 wyjście przełączające PNP
1 wyjście przełączające NPN
1 wyjście przełączające PNP i 0 … 10 V analogowe
1 wyjście przełączające NPN i 0 … 10 V analogowe
Przyłącze elektryczne
K
M8
2
Kabel, 2 m długości
Wtyczka M8x1
Zastrzega się możliwość zmian – 2008/10
-V- Nowość
Dane techniczne
Ogólne dane techniczne
Typ wyświetlacza
LED
Wyświetlacz LED
Zakres roboczy
Zależy od trybu pomiaru i kabli światłowodowych
tabele wartości 5,, 6
Zabezpieczenie przed odbieraniem
sygnałów z innego czujnika
Rodzaj światła
Opcje ustawiania
–
Zależy od trybu pomiaru i kabli światłowodowych
tabele wartości dla trybu standardowego 5, 6
Tryb standardowy: 100%
Tryb dokładny: w przybliż. 40%
Tryb szybki: w przybliż. 40%
Tryb długodystansowy: w przybliż. 190%
Zabezpieczenie przez zastosowanie do czterech
urządzeń montowanych bezpośrednio obok siebie
Czerwone
Teach-in (Uczenie)
Teach-in (uczenie) przez przyłącze elektryczne
Dane elektryczne
Typ wyświetlacza
LED
Wyświetlacz LED
Maks. częstotliwość
ę
przełączania
p ą
[[Hz]]
1500
5
Funkcja timera
Zakres napięcia roboczego
Maks. prąd wyjściowy
Ochrona przed zwarciem
Ochrona przed zamianą polaryzacji
Stopień ochrony
[ms]
[V DC]
[mA]
–
10 … 30
100
Pulsacyjne
Dla napięcia roboczego
IP64
Tryb standardowy: 1000
Tryb dokładny: 125
Tryb szybki: 8000
Tryb długodystansowy: 125
1 … 2,000
Warunki pracy i otoczenia
Temperatura otoczenia
Temperatura otoczenia przy instalacji
z elastycznym kablem
Znak CE (patrz: deklaracja zgodności)
Zatwierdzenie
[°C]
[°C]
–20 … +60
–5 … +60
Zgodnie z dyrektywą EU EMC
C-UL-US listed (OL)
C tick
Materiały
Korpus
Osłona kabla
Dane zamówieniowe
Wersja
Akrylo-butadieno-styren
Poliuretan
Typ wyświetlacza
Wyjście przełączające,
funkcja przełączania
Wyjście analogowe
Przyłącze elektryczne
Nr części. Typ
LED
PNP,, pprzełączalne
ą
–
NPN,, przełączalne
p ą
–
PNP, przełączalne
NPN, przełączalne
PNP, przełączalne
NPN, przełączalne
–
–
0 … 10 V
0 … 10 V
Kabel, 4-żyłowy
Wtyczka M8x1, 4-piny
Kabel, 4-żyłowy
Kabel, 5-żyłowy
Kabel, 5-żyłowy
552 795
552 796
552 797
552 798
552 799
552 800
552 801
552 802
Wyświetlacz
y
LED
SOE4-FO-L-HF2-1P-K
SOE4-FO-L-HF2-1P-M8
SOE4-FO-L-HF2-1N-K
SOE4-FO-L-HF2-1N-M8
SOE4-FO-D-HF2-1P-M8
SOE4-FO-D-HF2-1N-M8
SOE4-FO-D-HF2-1PU-K
SOE4-FO-D-HF2-1NU-K
3
-V- Nowość
Przegląd osprzętu
6
7
8
6
5
4
1
2
3
Akcesoria
Krótki opis
Strona/Internet
1
Z kablem
3
Z wtyczką M8x1, 4-piny
3
Z gniazdem M8x1, 4-piny
Do mocowania na ścianie więcej niż 2 czujników
Do mocowania na ścianie maks. 2 czujników
Do czujnika odbiciowego, czujnika typu bariera, ze stałą ogniskową lub konstrukcji seryjnych
Do dostosowania charakterystyk optycznych kabli światłowodowych
Do kabli światłowodowych z O.D. 1.0 i 1.25 … 1.3 mm
Do kabli światłowodowych z tworzywa z O.D. 1.0 i 1.25 … 1.3 a także 2.2 mm
8
–
8
5
7
7
7
2
3
4
5
6
7
8
–
4
Optyczny czujnik światłodowy
SOE4-…-K
Optyczny czujnik światłodowy
SOE4-…-M8
Kabel przyłączeniowy
Szyna montażowa wg DIN EN 60715
Płyta adaptera SXE3-W
Adapter soczewki
Adapter
Przyrząd do cięcia światłowodu
-V- Nowość
Akcesoria
Dane techniczne – Kabel światłowodowy (czujnik odbiciowy)
Cecha specjalna kabla światłowodowego
Standard
Zakres roboczy1)
Min. średnica obiektu2)
Min. promień gięcia
Śred. zewnętrzna ∅
Wielkość wtyku
Stopień ochrony
Materiał
[mm]
[mm]
[mm]
[mm]
[°C]
Korpus
Kabel
światłowodowy
1)
2)
140
0.1
25
2.2
M6
IP66
–55 … +70
Wysokostopowa stal
nierdzewna
Polietylen
Zakres roboczy1)
Wielkość wtyku
Stopień ochrony
Materiał
[mm]
[mm]
[mm]
[mm]
Elastyczny
200
0.1
40
2.2
M6
130
0.1
2
1.3
M4
Mosiądz niklowany
Mosiądz niklowany
–40 … +70
Wysokostopowa stal
nierdzewna
[°C]
Korpus
Kabel
światłowo.
Precyzja
150
12
0.1
0.05
25
10
2.2
1.0
M6
M3
IP66
–55 … +115
–55 … +70
Wysokostopowa stal nierdzewna
Polietylen
65
0.1
15
1.25
M4
Szeregowy
Stała ogniskowa
130
0.15
25
2.2
19x25x6 mm
2 … 10
0.1
25
2.2
13x19.6x5 mm
Mosiądz niklowany
Z SOE4-FO-L i SOE4-FO-D w trybie standardowym
Próba robiona w celu uzyskania sygnału przy 10% zakresu przy użyciu kabla miedzianego. Najmniejsza średnica kabla, która była nadal wykrywana odpowiada średnicy najmniejszego wykrywalnego obiektu.
Dane zamówieniowe –Kabel światłowodowy (czujnik odbiciowy)
Metoda ppomiaCecha spec.
p kabla
Śred.zew. ∅ 1) Długość
g wtyku
y
rowa
światłowodowego
g
[mm]
[mm]
Standard
2.2
Szeregowy
2.2
–
40
–
–
–
–
–
40
–
40
–
Współosiowy
Duży zakres roboczy
Elastyczny
Wysoka temperatura
Precyzja
yj
1.25
2.2
1.3
2.2
1.25
5
Stała ogniskowa
2.2
–
1
1)
75
0.1
15
1.25
M4
Dane techniczne – Kabel światłowodowy (czujnik odbiciowy)
Wysoka temperatura
1)
2)
Współosiowy
Długość kabla światłowodowego
1m
Nr części Typ
2m
Nr części
Typ
552 838
552 839
–
552 841
–
–
552 804
–
552 807
552 808
–
552 836
552 837
552 842
552 840
552 843
552 809
552 844
552 803
552 805
552 806
552 810
SOOC-DS-M6-2-R25
SOOC-DS-M6-2-R25-S4
SOOC-DS-C-M4-2-R15
SOOC-DS-H-M6-2-R40
SOOC-DS-F-M4-2-R2
SOOC-DS-M6-2-R25-T1
SOOC-DS-P-M3-2-R10
SOOC-DS-P-M3-2-R10-S4
SOOC-DS-P-M4-2-R15
SOOC-DS-M-A11-2-R25
–
552 811
SOOC-DS-Q-2-R25
SOOC-DS-M6-1-R25
SOOC-DS-M6-1-R25-S4
SOOC-DS-H-M6-1-R40
SOOC-DS-P-M3-1-R10
SOOC-DS-P-M4-1-R15
Zakres dostawy kabli światłowodowych o ∅ < 2.2 mm zawiera adapter SASA
5
-V- Nowość
Akcesoria
Dane techniczne – Kabel światłowodowy (czujnik typu bariera)
Standard
Zakres roboczy1)
Wielkość wtyku
Stopień ochrony
Materiał
1)
2)
[mm]
[mm]
[mm]
[mm]
[°C]
Korpus
Kabel
światłowod.
400
650
0.35
0.2
25
40
2.2
M4
IP66
–55 … +70
Polietylen
Zakres roboczy1)
Wielkość wtyku
Wielkość przelotu widełek
Stopień ochrony
Materiał
[mm]
[mm]
[mm]
[mm]
[°C]
Korpus
Kabel
światłowod.
30
120
0.05
0.2
10
15
1.0
2.2
M3
M4
–
IP66
–55 … +70
Polietylen
Czujnik typu bariera
Standard
Szeregowy
2.2
–
40
–
–
–
–
40
–
40
–
Czujnik widełkowy
1.25
–
Elastyczny
Wysoka temperatura
Precyzja
yj
2.2
2.2
2.2
2.2
1
2.2
6
400
0.35
25
–40 … +70
Mosiądz niklowany
–55 … +115
Wysokostopowa stal nier.
Szeregowy
Czujnik widełkowy
250
0.1
25
2.2
10x10x5 mm
5
0.2
10
1.25
41x15x7 mm
5x29 mm
Mosiądz niklowany
Dane zamówieniowe – Kabel światłowodowy (czujnik typu bariera)
Metoda ppomiaCecha spec.
p kabla
Śred.zew. ∅ 1) Długość
g wtyku
y
rowa
światłowodowego
g
[mm]
[mm]
1)
Wysoka temperatura
300
0.15
2
Dane techniczne – Kabel światłowodowy (czujnik typu bariera)
Precyzja
1)
2)
Elastyczny
Długość kabla światłowodowego
1m
Nr części Typ
2m
Nr części
Typ
552 814
552 815
552 817
–
–
552 821
552 822
552 825
–
–
552 812
552 813
552 816
552 818
552 826
552 819
552 820
552 823
552 824
552 827
SOOC-TB-M4-2-R25
SOOC-TB-M4-2-R25-S4
SOOC-TB-H-M4-2-R40
SOOC-TB-F-M4-2-R2
SOOC-TB-M4-2-R25-T1
SOOC-TB-P-M3-2-R10
SOOC-TB-P-M3-2-R10-S4
SOOC-TB-P-M4-2-R15
SOOC-TB-M-A5-2-R25
–
552 828
SOOC-TB-P-C5-2-R10
SOOC-TB-M4-1-R25
SOOC-TB-M4-1-R25-S4
SOOC-TB-H-M4-1-R40
SOOC-TB-P-M3-1-R10
SOOC-TB-P-M4-1-R15
Zakres dostawy kabli światłowodowych o ∅ < 2.2 mm zawiera adapter SASA
-V- Nowość
Akcesoria
Dane techniczne i kody zamówieniowe – Adaptery soczewek
Funkcja
j adaptera
p
Stopień ochrony Temperatura otoczenia
[°C]
Zwiększanie
Współczynnik 41) IP66
zakresu
Współczynnik 81)
roboczego
Wyjście światła pod kątem 90°
Skupianie2)
1)
2)
–30 … +150
Materiał
Korpus
Nr
części.
Typ
yp
Mosiądz niklowany
552 829
SASF-L1-LD-M2
Aluminium anodowane 552 832
SASF-L1-LD-M4
Mosiądz niklowany
552 830
Aluminium anodowane 552 831
SASF-L1-LA-M2
SASF-L1-LS2-M4
W zależności od kabla światłowodowego
Średnica punktowa światła 0.7 mm przy odległości 10 mm, w zależności od kabla światłowodowego
Tabela kompatybilności – Adaptery soczewek
SASF-L1-LD-M2
SASF-L1-LD-M4
SASF-L1-LA-M2
SASF-L1-LS2-M4
Str./Internet
Czujnik odbiciowy
SOOC-DS-P-M4-2-R15
SOOC-DS-P-M4-1-R15
SOOC-DS-C-M4-2-R15
–
–
–
–
–
–
5
Czujnik typu bariera
SOOC-TB-M4-2-R25
SOOC-TB-M4-1-R25
SOOC-TB-H-M4-2-R40
SOOC-TB-H-M4-1-R40
SOOC-TB-F-M4-2-R2
SOOC-TB-P-M4-2-R15
SOOC-TB-P-M4-1-R15
SOOC-TB-M4-2-R25-T1
6
-H-
Uwaga
Tylko tutaj wyszczególnione kable światłowodowe są odpowiednie do łączenia z
adapterami soczewek.
Dane techniczne i kody zamówieniowe – Adapter1)
Śred. zew. ∅
Odpow. do kabla Stopień ochrony Temperatura otoczenia
światłowod. ∅
[mm]
[mm]
[°C]
2.2
1.0
IP64
–20 … +60
Materiał
Akrylo-butadienostyren
y
552 834
SASA-L1-10
552 833
SASA-L1-13
Nr części
Typ
Zawarte w zakresie dostawy kabli światłowodowych SOOC o ∅ < 2.2 mm
Dane techniczne i kody zamówieniowe –Przyrząd do cięcia kabli światłowodowych
Zastosowanie
Odpow. do kabla Promień narz.
światłowod. ∅
do gięcia1)
[mm]
[mm]
[°C]
Do polimerowych 1.0;
kabli
1.25 … 1.3;
światłowodowych 2.2
1)
Typ
Korpus
1.25 … 1.3
1)
Nr części
5, 8, 10
10 … 60
Materiał
Korpus
Akrylo-butadieno-styre 552 835
n, wzmacniany
SATC-L1-C
Narzędzie do gięcia wtyków kabli światłowodowych
7
-V- Nowość
Akcesoria
Dane do zamówienia – Kable przyłączeniowe
Dane techniczne Internet: nebu
Liczba Długość
Nr
Typ
żył
kabla [m] części.
M8x1, wtyczka prosta
4
2.5
5
541 342 NEBU-M8G4-K-2.5-LE4
541 343 NEBU-M8G4-K-5-LE4
M8x1, wtyczka kątowa
4
2.5
5
541 344 NEBU-M8W4-K-2.5-LE4
541 345 NEBU-M8W4-K-5-LE4
8
Dane do zamówienia – Płytka adaptera
Nr
Typ
części.
540 214
SXE3-W

Optyczne czujniki światłowodowe -V- Nowość

Transkrypt

Podobne dokumenty

Kabel PC-GSM SAGEM 612 615 712 715 718 720 725 730 750 800

kabel należy przykryć. Następnie należy nasypać 15cm warstwę

GAC-100/2, Kabel połączeniowy audio/wideo Opis

Kabel światłowodowy jednomodowy Duplex

Karta produktu: kabel U/UTP kat. 5e 305m (karton) LS0H drut szary

Osprzęt do przepompowni hybrydowej Ecolift XL
