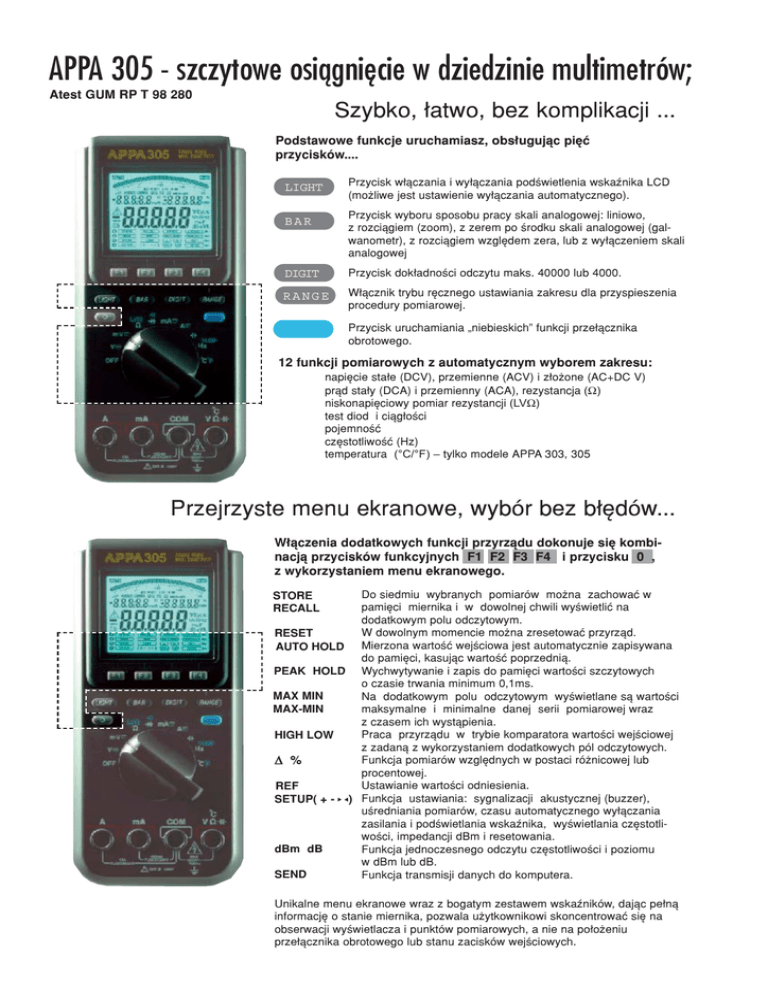

APPA 305 - szczytowe osi¹gnięcie w dziedzinie

APPA 305 - szczytowe osi¹gnięcie w dziedzinie

APPA 305 - szczytowe osi¹gniêcie w dziedzinie multimetrów;
Atest GUM RP T 98 280
Szybko, ³atwo, bez komplikacji ...
Podstawowe funkcje uruchamiasz, obs³uguj¹c piêæ
przycisków....
Przycisk w³¹czania i wy³¹czania podœwietlenia wskaŸnika LCD
(mo¿liwe jest ustawienie wy³¹czania automatycznego).
LIGHT
Przycisk wyboru sposobu pracy skali analogowej: liniowo,
z rozci¹giem (zoom), z zerem po œrodku skali analogowej (galwanometr), z rozci¹giem wzglêdem zera, lub z wy³¹czeniem skali
analogowej
BAR
DIGIT
Przycisk dok³adnoœci odczytu maks. 40000 lub 4000.
RANGE
W³¹cznik trybu rêcznego ustawiania zakresu dla przyspieszenia
procedury pomiarowej.
Przycisk uruchamiania „niebieskich” funkcji prze³¹cznika
obrotowego.
12 funkcji pomiarowych z automatycznym wyborem zakresu:
napiêcie sta³e (DCV), przemienne (ACV) i z³o¿one (AC+DC V)
pr¹d sta³y (DCA) i przemienny (ACA), rezystancja (Ω)
niskonapiêciowy pomiar rezystancji (LVΩ)
test diod i ci¹g³oœci
pojemnoϾ
czêstotliwoœæ (Hz)
temperatura (°C/°F) – tylko modele APPA 303, 305
Przejrzyste menu ekranowe, wybór bez b³êdów...
W³¹czenia dodatkowych funkcji przyrz¹du dokonuje siê kombinacj¹ przycisków funkcyjnych F1 F2 F3 F4 i przycisku 0 ,
z wykorzystaniem menu ekranowego.
Do siedmiu wybranych pomiarów mo¿na zachowaæ w
pamiêci miernika i w dowolnej chwili wyœwietliæ na
dodatkowym polu odczytowym.
W dowolnym momencie mo¿na zresetowaæ przyrz¹d.
RESET
AUTO HOLD Mierzona wartoœæ wejœciowa jest automatycznie zapisywana
do pamiêci, kasuj¹c wartoœæ poprzedni¹.
PEAK HOLD Wychwytywanie i zapis do pamiêci wartoœci szczytowych
o czasie trwania minimum 0,1ms.
MAX MIN
Na dodatkowym polu odczytowym wyœwietlane s¹ wartoœci
MAX-MIN
maksymalne i minimalne danej serii pomiarowej wraz
z czasem ich wyst¹pienia.
Praca przyrz¹du w trybie komparatora wartoœci wejœciowej
HIGH LOW
z zadan¹ z wykorzystaniem dodatkowych pól odczytowych.
Funkcja pomiarów wzglêdnych w postaci ró¿nicowej lub
∆ %
procentowej.
Ustawianie wartoœci odniesienia.
REF
SETUP( + - ) Funkcja ustawiania: sygnalizacji akustycznej (buzzer),
uœredniania pomiarów, czasu automatycznego wy³¹czania
zasilania i podœwietlania wskaŸnika, wyœwietlania czêstotliwoœci, impedancji dBm i resetowania.
dBm dB
Funkcja jednoczesnego odczytu czêstotliwoœci i poziomu
w dBm lub dB.
SEND
Funkcja transmisji danych do komputera.
STORE
RECALL
Unikalne menu ekranowe wraz z bogatym zestawem wskaŸników, daj¹c pe³n¹
informacjê o stanie miernika, pozwala u¿ytkownikowi skoncentrowaæ siê na
obserwacji wyœwietlacza i punktów pomiarowych, a nie na po³o¿eniu
prze³¹cznika obrotowego lub stanu zacisków wejœciowych.
przygotowane do pracy w ka¿dych warunkach,
W dzieñ i w nocy
Ka¿dy przyrz¹d serii APPA 300 wyposa¿ono w podœwietlanie ekranu EL, które mo¿na w³¹czaæ i wy³¹czaæ
jednym przyciskiem. Mo¿liwe jest tak¿e ustawienie czasu w minutach, po którym podœwietlenie zostanie
wy³¹czone automatycznie.
Obudowa na ka¿d¹ okazjê IP 64
Mierniki zaprojektowano do pracy zarówno w pomieszczeniach, jak i na wolnym powietrzu w skrajnie
trudnych warunkach. Uszczelniono miejsca styku obudowy, prze³¹cznik obrotowy, pokrywê pojemnika
baterii i gniazda pomiarowe, co zapewnia pe³n¹ ochronê przyrz¹dów przed kurzem i bryzgami wody.
Dodatkowym ich atutem jest znaczna odpornoϾ na wibracje i udary, np. upadek.
Dodatkowa os³ona
Ka¿dy z mierników serii APPA 300 wyposa¿ony jest w os³onê gumow¹ z wbudowan¹ odchylan¹
podstawk¹ oraz z wygodnymi uchwytami na koñcówki pomiarowe i otworem do zawieszania przyrz¹du. Os³ona zapewnia dodatkow¹ ochronê przed udarami mechanicznymi i poprawia komfort
obs³ugi miernika.
Trwa³oœæ i bezpieczeñstwo
Wysokoudarowe bezpieczniki i pozystory oraz niskotopliwe rezystory chroni¹ miernik i u¿ytkownika
przed skutkami przepiêæ i przetê¿eñ. Unikalnej konstrukcji prze³¹cznik obrotowy wykonany z plastiku o wysokiej trwa³oœci, styków ze stopu miedziowo-berylowego oraz poz³acanych kontaktów na
p³ytce drukowanej gwarantuje wieloletni¹, niezawodn¹ pracê przyrz¹du.
Komplet akcesoriów
Przewody pomiarowe mierników s¹ zaprojektowane i wykonane w taki sposób, aby zapewniæ maksymalne bezpie-czeñstwo u¿ytkownikowi. Ich charakterystyczne elementy to: ca³kowicie os³oniête k¹towe wtyki bananowe, zapobiegaj¹cy zeœliŸniêciu siê palców kszta³t uchwytu oraz koñcówki
z twardego stopu o du¿ej odpornoœci na uszkodzenie. Izolowane krokodylki oraz (w modelach
303 i 305) miniaturowa sonda temperaturowa typu K wraz z adapterem stanowi¹ wyposa¿enie
standardowe przyrz¹dów. Standardowe oprogramowanie na CD w Appa 305
bezpiecznie i ³atwo pod³¹czane do komputera.
Przyrz¹dy serii APPA 300 wyposa¿ono w interfejs szeregowy USB, który umo¿liwia ich ³atwe
po³¹czenie i wspó³pracê z komputerem klasy PC. Optoelektroniczny kabel po³¹czeniowy z wtykiem
USB oraz oprogramowanie APPA WinDMM 300 s¹ w modelu 305 standardowym, a w modelach
301 i 303 opcjonalnym wyposa¿eniem.
Autokalibracja
Po pod³¹czeniu za pomoc¹ kabla USB do komputera oraz przez zaciski wejœciowe do zewnêtrznego kalibratora mo¿na ³atwo dokonaæ kalibracji ka¿dego
z mier-ników serii APPA 300 bez koniecznoœci otwierania obudowy
Przyrz¹dy wirtualne ....
Oprogramowanie bazuj¹ce na programie LabVIEW pozwala na tworzenie przez u¿ytkownika za
pomoc¹ standardowego komputera PC i miernika serii APPA 300 w³asnych systemów pomiarowych nazywanych systemami wirtualnymi. Programuj¹c sposób i rodzaj akwizycji danych pomiarowych uzyskuje siê zestaw pomiarów odpowiadaj¹cy dok³adnie potrzebom.
Zbieranie i analiza danych
Gdy niezbêdna jest dokumentacja pomiarów w postaci cyfrowej lub wydruku, a tak¿e w celu
dokonania analizy statystycznej lub przeliczenia danych pomiarowych, wystarczy przes³aæ
przez z³¹cze szeregowe dane do komputera i skorzystaæ z wyj¹tkowo dobrego narzêdzia jakim jest program APPA WinDMM 300.
FUNKCJE POMIAROWE
ZAKRESY
Napiêcie sta³e (Vdc):
Napiêcie przemienne (Vac):
Pr¹d sta³y (Adc):
Pr¹d przemienny (Aac):
Rezystancja (Q):
PojemnoϾ:
Czêstotliwoœæ (Hz):
Temperatura (sonda K):
0V - 1000V
0V - 750V (40Hz - 100kHz)
40nA~10A
40µA ~ 10A
0Ω - 40MΩ
4nF - 10mF
40Hz - 4MHz
-200oC - 1300oC
CHARAKTERYSTYKA
Skala analogowa, 80-segmentowa
Skala analogowa z rozci¹giem (ZOOM)
Skala analogowa symetryczna (zero œrodkowe)
Autokalibracja
Auto Hold
Automatyczna kontrola bezpiecznika
Sygnalizacja akustyczna (beeper)
Akustyczny test ci¹g³oœci
Pomiar poziomu w dBm i dB z prze³¹czan¹ impedancj¹ odniesienia
Pomiar wzglêdny i procentowy
Test diod
Oznaczenia ostrzegawcze
Poziomy graniczne Hi (wysoki) i Lo (niski)
Niskonapiêciowy pomiar rezystancji
Pamiêæ pomiarów (Store/Recall)
Pomiar wartoœci maksymalnej i minimalnej
Pomiar wartoœci skutecznej True RMS (Ac, AC + DC)
Jednoczesny pomiar i odczyt napiêcia przemiennego, czêstotliwoœci i okresu
Wodo- i py³oszczelnoœæ
Zerowy poziom odniesienia
Wysokoudarowy bezpiecznik wejœciowy 600V
Os³ona gumowa z podstawk¹
Podœwietlenie wskaŸnika
Obwód wychwytywania impulsów (0,5 ms)
Optoelektroniczny interfejs szeregowy USB
Kabel USB
Oprogramowanie APPA WinDMM 300
Klasa bezpieczeñstwa wg morm
DOK£ADNOŒÆ PODSTAWOWA
APPA 301
APPA 303
0,20%
1,00%
0,50%
1,20%
0,50%
1,90%
0,01%
brak
0,10%
0,70%
0,30%
1,00%
0,40%
1,40%
0,01%
1oC
0,06%
0,50%
0,20%
0,80%
0,30%
0,90%
0,01%
1oC
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
brak
l
opcja
opcja
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
opcja
opcja
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
l
IEC, UL, CSA
IEC, UL, CSA
APPA 305
IEC,UL, CSA
PARAMETRY ELEKTRYCZNE (23 ±5oC, <80%RH*;
(wartoœæ najmniej znacz¹cej cyfry przy odczycie 40000 nale¿y pomno¿yæ przez 10)
NAPIÊCIE:
DCV
40mV
400mV
4V, 40V, 400V, 1000Y
301
±(0,2%+8d)
±(0,2%+2d)
±(0,2%+2d)
ACV
301
400mV)4V,40V1400V,750V ±(1,00%+5d)
pasmo
50Hz~10kHz
303
±(0,10%+8d)
±(0,10%+2d)
±(0,10%+2d)
305
±(0,06%+8d)
±(0,06%+2d)
±(0,06%+2d)
303
±(0,70%+5d)
40Hz~50kHz
305
±(50%+5d)
40H~100kHz
Rozdzielczoœæ: 1µV na zakresie 40mV
Impedancja wejœciowa: 10MΩ// <100pF
Zabezpieczenie przepiêciowe: 1000V DC lub 750V AC (wart. skuteczna)
Przetwornik pomiarowy AC:
Sprzê¿enie AC odczyt w wartoœci skutecznej
PR¥D:
DCA
40mA, 400mA, 4A, 10A
301
±(0,50%+4d)
303
±(0,30%+4d)
305
±(0,20%+4d)
ACA
301
303
40mA, 400mA, 4A, 10A
±(1,20%+8d) ±(1,00%+8d)
pasmo
40Hz~400Hz 40Hz~400Hz
Zakresy: 40mA, 400mA, 4A, 10A
305
±(0,80%+8d)
40Hz~400Hz
301
±(0,50%+2d)
303
±(0,40%+2d)
305
±(0,30%+2d)
Pomiar niskonapiêciowy
LV OHM
301
400Ω, 4kΩ, 40kΩ.
±(1,00%+2d)
400kΩ. 4MΩ. 40MΩ
303
±(0.80%+2d)
305
±(0,60%+2d)
Rozdzielczoœæ: 0,01 Ω na zakresie 400 Ω
Napiêcie otwartego wejœcia: 3,3V
Napiêcie otwartego wejœcia przy pomiarze niskonapiêciowym: 0,6V
Zabezpieczenie wejœcia: 600V rms
TEST CI¥G£OŒCI:
Rezystancja progowa: oko³o 50Ω
Sygnalizacja ci¹g³oœci: sygna³ akustyczny 2kHz (buzzer)
Zabezpieczenie wejœcia: 600V rms
TEST DIOD:
Pr¹d testowy: typowo 1, 1mA
Napiêcie otwartego wejœcia: maksymalnie 3,3 V DC
Zabezpieczenie wejœcia: 600V rms
301
303
305
±(1,9%+2d)
±(1,4%+2d)
±(0,9%+ 2d)
Zakresy: 4nF, 40nF, 400nF, 4µF, 40µF, 400µF, 4mF, 10mF
RozdzielczoϾ: 1pF na zakresie 4nF
Zabezpieczenie wejœcia: 600V DC lub AC rms (wartoœæ skuteczna)
CZÊSTOTLIWOŒÆ:
Zakresy: 400Hz, 4kHz, 40kHz, 400kHz, 4MHz
RozdzielczoϾ: 0,01 Hz na zakresie 400Hz
Dok³adnoœæ: ±(0,01%+1d)
Czu³oœæ: 0,5Vp-p w paœmie 40Hz~1MHz; 1 Vp-p w paœmie 1MHz~4MHz
Zabezpieczenie wejœcia: 600V DC lub AC rms (wartoœæ skuteczna)
TEMPERATURA:
Zakresy: -200oC - 1300oC
RozdzielczoϾ: 0,1oC
Dok³adnoœæ: ±(1oC+1d)
Zabezpieczenie wejœcia: 600V DC lub AC rms (wartoœæ skuteczna)
OGÓLNE DANE TECHNICZNE:
Rozdzielczoœæ: 1µA na zakresie 40mA
Spadek napiêcia: maksymalnie 800mV na wejœciu mA i 1V na wejœciu A
Przetwornik pomiarowy AC:
Sprzê¿enie AC odczyt w wartoœci skutecznej
Zabezpieczenie wejœcia: bezpieczniki wysokoudarowe
1A, 600V, IR 10kA (Bussmann BBS-1 lub ocfcowiednik) - wejœcie mA
15A/600V, IR 100kA (Bussmann KTK15 lub ofcowiednik) - wejœcie A
REZYSTANCJA:
OHM
4kΩ 40kΩ,
400kΩ, 4MΩ, 40MΩ
POJEMNOή:
C
4rvF, 40nF, 400nF, 4µF,
40µF, 400µF, 4mF
10mF
Wyœwietlacz: LCD, 4 i 3/4 cyfry, maks odczyt 40000, 80-segrnentowa linijka analogowa, wskaŸniki jednostek i funkcji pomiarowych, automatyczny wskaŸnik
polaryzacji
Odœwie¿anie: wskaŸnik 4 i 3/4 _ 2 x/sek., wskaŸnik 3 i 3/4 - 4 x/sek.,
linijka analogowa - 20 x/sek.
Sygnalizacja przepe³nienia: wskaŸnik OL
Automatyczny wy³¹cznik: czas ustawiany (domyœlnie: 30 minut)
Temperatura pracy:
0oC - 50oC, < 80% RH
Temperatura sk³adowania:
-20oC ~ 60oC
Wspó³czynnik temp.: 0,1 x dok³adnoœæ / oC w temperaturze <18oC lub >28oC
WilgotnoϾ w czasie pracy.
od 0% do 80% RH (0oC ~ 50oC)
OdpornoϾ na udary i wibracje: klasa 5 wg normy MIL-T-28800E
Odpornoœæ na kurz i wodê:
IP 64
Klasa bezpieczeñstwa:
zgodna z normami IEC 1010-1 i UL 3111 i CSA
Maksymalne napiêcie wejœciowe wzglêdem potencja³u zerowego (ziemia):
1000V DC lub AC szczytowe na ka¿dym wejœciu
Zasilanie:
1 x 9V (6F22,6AM6, NEDA1604A)
Czas pracy baterii:
typowo oko³o 100 godzin (baterie alkaliczne)
Wymiary:
90mm x 200mm x 42mm;
z os³on¹ gumow¹ 100mm x 212mm x 55mm
Waga:
oko³o 420 g (z os³on¹ 650g)
Wyposa¿enie: bezpieczne przewody pomiarowe, krokodyle izolowane, bateria
9V alkaliczna (zainstalowana), instrukcja obs³ugi, os³ona gumowa, sonda temperaturowa typu K wraz z adapterem (APPA 303, 305), kabel
USB i program APPA WinVIEW 300 (APPA 305).
Wyposa¿enie dodatkowe:
Cêgowa sonda pr¹dowa APPA 32 AC/DC:
Przetwarzanie pr¹dów 0,1 A do 600A z dok³adnoœci¹ 2%. Cêgi pomiarowe o du¿ym przeœwicie umo¿iwiaj¹ pomiar wiêkszoœci typowych przewodów Skrêcony spi-ralnnie kabel po³¹czeniowy z wtykami bananowymi
pozwala na pracê w zasiêgu 1,5m od miernika Czas pracy baterii zasilaj¹cej 9V wynosi ok. 50 godz
Miêkki futera³ AC-300 dla mierników serii APPA 300:
Wykonany z wytrzyma³ej tkaniny i zamykany na zamek b³yskawiczny futera³ s³u¿y do przenoszenia i przechowywania miernika wraz z pe³nym fabrycznym wyposa¿eniem i instrukcj¹ obs³ugi.
