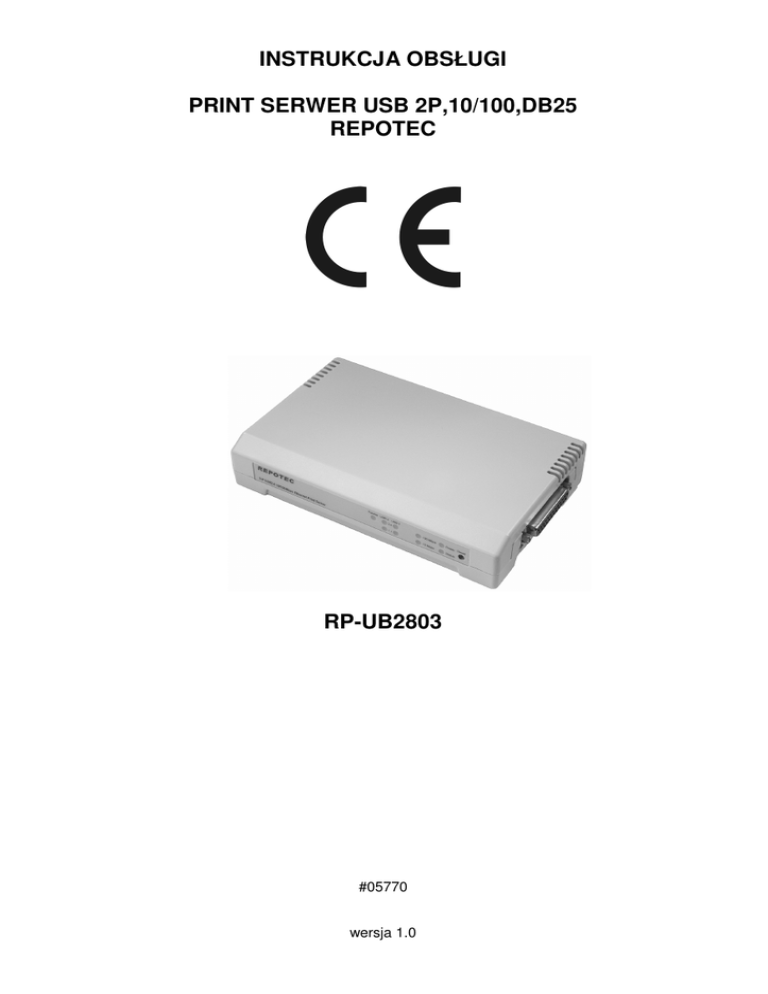

INSTRUKCJA OBSŁUGI
PRINT SERWER USB 2P,10/100,DB25
REPOTEC
RP-UB2803
#05770
wersja 1.0
Wstęp
Print serwer RP-UB2803 otwiera przed użytkownikiem nowe możliwości umożliwiając umieszczenie drukarek, ploterów i tym podobnych urządzeń w dogodnym miejscu bezpośrednio przed siecią Ethernet, wpływając na wzrost wydajności i poprawę zarządzania. Print serwery wspierają protokół SNMP, który umożliwia
zarządzanie i ostrzeganie przed różnego typu zdarzeniami. Agent SNMP jest standardowym i trwałym mechanizmem w tych urządzeniach. Dowolna aplikacja oparta na protokole SNMP może być użyta w celu dostępu i zarządzania serwerem wydruku. RP-UB2803 posiada również wbudowany serwer www, do którego
można zalogować się poprzez przeglądarkę internetową. Print serwer może być używany wraz z narzędziem
PSAdmin, który wspomaga administratora sieci w koniguracji środowiska serwera wydruku. Urządzenie
współpracuje z systemami Netware, Windows 95/98/ME/ NT/2000/XP/2003, Mac lub Linux.
Głównymi cechami RP-UB2803 są dwukierunkowy port równoległy (IEEE 1284) dla portu 1, 2 porty USB w
wersji 2.0, port Fast Ethernet ze złączem RJ-45 dla sieci typu 10Base-T lub 100Base-TX oraz wbudowany
przycisk umożliwiający zresetowanie ustawień. Serwer wydruku wspiera protokoły sieciowe TCP/IP, IPX,
NetBEUI, AppleTalk, LPR, SMB (over IP).
Ostrzeżenie
Należy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez użytkownika jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji.
Bezpieczeństwo użytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC).
1. Zawartość opakowania
- serwer wydruku RP-UB2803,
- zasilacz zewnętrzny AC/DC,
- płyta CD zawierająca instrukcję w języku angielskim i sterowniki dla systemu Windows 95/98/NT/Me/
2000/XP/2003,
- niniejsza instrukcja obsługi.
Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych
uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie zgodności
zawartości opakowania z powyżej zamieszczoną listą.
2. Zawartość instrukcji
Instrukcja ta zawiera opis print serwera RP-UB2803 z odpowiednimi procedurami instalacji, konfiguracji
i użytkowania. Przed przystąpieniem do instalacji urządzenia należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu
3. Zasady bezpieczeństwa
Print serwer RP-UB2803 jest zgodny z przepisami w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych.
- gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami,
- przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie należy odłączyć od zasilania,
- nie stosować uszkodzonych lub zużytych przewodów zasilania, gdyż powodują one znaczne zagrożenie
dla bezpieczeństwa użytkownika,
- prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny,
- nie stosować urządzenia w miejscach występowania substancji łatwopalnych,
- zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych,
- upewnić się, że urządzenie zostało odpowiednio zamocowane,
- urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów
łączących je z innymi urządzeniami,
- jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się
para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać, aż wilgoć odparuje.
2
Uwaga: Nie należy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne może spowodować trwałe uszkodzenie urządzenia.
4. Instalacja sprzętu
4.1. Zasilanie
Urządzenie posiada zasilacz zewnętrzny – należy podłączyć zasilacz do sieci 230V i do print serwera. Wymagana jest instalacja zasilająca z obwodem ochronnym.
4.2. Oprogramowanie
Dołączone na płycie CD oprogramowanie wspomagające nie jest wymagane do prawidłowego funkcjonowania urządzenia. Jest to oprogramowanie służące do zarządzania urządzeniem z poziomu MS Windows®
oraz uaktualniania oprogramowania print serwera.
4.3. Środowisko pracy
Print serwer RP-UB2803 został zaprojektowany do pracy w warunkach domowych i biurowych. Należy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do
portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.).
4.4. Wskaźniki LED
Print serwer RP-UB2803 należy umieścić w taki sposób, by było widać diody kontrolne umieszczone na
przednim panelu urządzenia.
Opis diod LED:
Dioda LED
Stan
Znaczenie
Zasilanie
Zielony
Urządzenie włączone
Status
Czerwony pulsujący
Po włączeniu, wskaźnik statusu świeci cztery razy,
a następnie wyłącza się
100Mbps
Zielony
Połączenie LAN 100Mb/s
10Mbps
Pomarańczowy
Połączenie LAN 10Mb/s
Port równoległy
Zielony pulsujący
Transmisja danych poprzez port równoległy
Zielony pulsujący
Transmisja danych poprzez port USB 2.0
Pomarańczowy pulsujący
Transmisja danych poprzez port USB 1.1
Zielony pulsujący
Transmisja danych poprzez port USB 2.0
Pomarańczowy pulsujący
Transmisja danych poprzez port USB 1.1
USB 1
USB 2
4.5. Instalacja
Aby poprawnie zainstalować urządzenie należy:
- odłączyć drukarki od źródła zasilania,
- podłączyć print serwer do drukarek,
- podłączyć przyłącza UTP do portu RJ-45 print serwera,
- włączyć zasilanie print serwera,
- odczekać 10 sekund do czasu, aż diody LED przestaną pulsować.
Uwaga: Diody LED statusu powinny pulsować pięć razy, kiedy przeprowadzany jest test POST. Jeśli tak się
nie dzieje, należy zwrócić się do producenta lub sprzedawcy w celu naprawy lub wymiany urządzenia.
3
Port równoległy
4.6. Obsługiwane sieci
Print serwer wspiera różnorodne protokoły sieciowe, włączając TCP/IP, IPX/SPX, NetBEUI i AppleTalk.
Wraz z urządzeniem dostarczane jest oprogramowanie do konfiguracji sieciowej poprzez następujące sieci:
- Novell NetWare 3.12, 4.x, 5.x (Bindery and NDS)
- Microsoft Windows 95/98/Me
- Microsoft Windows NT/2000/XP/2003
- Apple EtherTalk
- UNIX /Linux system
- Internet (via Internet Printer Connection software)
4.7. Tabela rozwiązań konfiguracji
System operacyjny
Funkcja
Opis
Instalowanie pojedynczej sieci
w sieci typu “każdy z każdym”
lub “klient-serwer”
Prosta instalacja z płyty CD
dostarczonej z Print serwerem
Zdalna konfiguracja poprzez prywatną
sieć LAN
Konfiguracja za pośrednictwem
przeglądarki IE, Netscape, itp.
Zdalna konfiguracja i zarządzanie wraz z
alarmowaniem
Rozwiązanie dla ciągłego zarządzania
większą ilością drukarek,
gdziekolwiek w sieci LAN
Drukowanie poprzez Internet
Oszczędzanie dystrybucji wysokiej
jakości dokumentów poprzez Internet
Narzędzie PSAdmin / Kreator ustawień
Windows 95/98/Me
Windows NT/2000/XP/2003
Wbudowany serwer sieciowy
Windows 95/98/Me
Windows NT/2000/XP/2003
Mac OS, Linux
HP WEB JetAdmin
Windows
Internetowy protokół drukowania
Windows NT/2000/XP/2003
4
4.8. Instalacja programu PSAdmin oraz sterowników (dla platformy Windows)
Aby uzyskać komunikację sieciową z print serwerem, należy w komputerze ustawić odpowiedni adres IP.
domyślny adres IP:
domyślna maska:
192.168.0.10
255.255.255.0
W celu dokonania instalacji należy:
- włożyć do napędu CD dostarczoną płytę,
- w oknie Uruchom (Start Uruchom) wpisać <dysk>:\autorun.exe, pojawi się okno programu instalacyjnego.
Uwaga:
Instalacja oprogramowania z płyty CD spowoduje wgranie odpowiednich sterowników print serwera i uruchomienie kreatora ustawień. Standardowym katalogiem instalacji będzie C:\Program files\Network Print
Monitor.
- po wybraniu Setup Wizard należy postępować zgodnie z komunikatami instalatora. Jeśli konieczna jest
zmiana standardowych ustawień adresu IP urządzenia, należy w trzecim kroku instalacji wybrać opcję [No].
Uwaga:
Adres IP print serwera musi być wewnątrz tej samej podsieci co karta sieciowa.
- po zainstalowaniu i uruchomieniu oprogramowania (Start All Programs Network Print Server PSAdmin) pojawi się okno:
- szczegółowe informacje dotyczące instalacji na innych platformach niż Windows znajdują się na dołączonej
płycie CD.
5
4.9. Opis funkcji programu PSAdmin
- Device Name
- MAC Address
- Print Server Name
- Version
- Status
- nazwa print serwera
- adres ethernetowy MAC print serwera
- nazwa print serwera, do którego podłączone jest urządzenie
- wersja oprogramowania wewnętrznego print serwera
- bieżący stan drukarek
4.9.1. Kreator TCP/IP
- Wybrać przycisk [Wizard] -
i wybrać [TCP/IP Wizard].
- Wybrać [Obtain an IP address from DHCP Server] (Uzyskanie IP poprzez serwer DHCP), jeśli w sieci pracuje serwer DHCP. Serwer ten przyzna urządzeniu automatycznie adres IP. Aby nadać adres IP ręcznie, należy postępować zgodnie z dalszymi punktami.
- W opcjach [IP Address] należy wprowadzić adres IP dla print serwera. Adres IP musi być zgodny w wymogami segmentu sieci, w jakiej się znajduje urządzenie.
- (Opcjonalnie) W opcjach [Subnet Mask], podać maskę podsieci LAN lub skonfigurowanego do użytku segmentu sieci.
- (Opcjonalnie) W polu [Gateway] podać adres bramy domyślnej.
- Jeśli dokonano wszystkich zmian, wybrać[OK]. Program zachowa ustawienia w pamięci print serwera.
6
4.9.2. Opcje TCP/IP
Opcje TCP/IP umożliwiają modyfikację ustawień TCP/IP print serwera.
- [Obtain an IP address from a DHCP Server] – włączenie lub wyłączenie opcji DHCP dla print serwera. Kiedy opcja jest włączona, print serwer uzyskuje adres IP automatycznie z serwera DHCP w sieci LAN. Standardowo funkcja ta jest wyłączona. Kiedy opcja zostanie aktywowana, adres IP, maska podsieci i brama nie
będą mogły być edytowane. Jeśli Print Server wspiera protokół DHCP, zaleca się nadanie manualne stałego
adresu IP dla urządzenia.
- [Specify an IP address] – wyświetlenie adresów IP, maski i bramy nadanych ręcznie lub poprzez DHCP.
Opcja umożliwia nadanie ręcznie nowych adresów dla print serwera.
4.9.3. Aktualizacja
- Kliknąć przycisk [Upgrade]
.
- Wybrać opcję [General Upgrade]. Należy upewnić się, czy plik jest zlokalizowany w tym samym katalogu,
co PSAdmin.
4.9.4. Resetowanie ustawień
- Kliknąć przycisk Reset
.
- Reset umożliwia użytkownikowi zresetowanie ustawień urządzenia RP-UB2803 w celu nawiązania nowego
połączenia lub wprowadzenia zmian w ustawieniach.
4.9.5. Odświeżanie
- Kliknąć przycisk Refresh
.
- Nastąpi ponowne wyszukanie sieci dla przyłączonego print serwera(ów).
5. Zarządzanie poprzez IPC (Internet Printer Connection), HP Web Admin i zintegrowany serwer
5.1. Internet Painting Protocol (IPP)
Print serwer obsługuje Internet Printing Protocol (IPP). Aby móc zarządzać urządzeniem poprzez ten protokół należy stworzyć odpowiednią regułę w zaporze ogniowej systemu operacyjnego. Dla systemów Windows
NT/2000/XP/2003, zarządzanie odbywa się poprzez przeglądarkę stron internetowych, taką jak IE, Mozilla
itp. W systemie operacyjnym musi być uprzednio zainstalowana usługa IPP. Aby to zrobić należy:
- Kliknąć [Start], wybrać [Ustawienia] a następnie [Drukarki].
- Wybrać ikonę Add Printer. Pojawi się kreator. Należy wybrać [Dalej].
7
- Wybrać [Drukarka sieciowa] i nacisnąć [Dalej].
- Wybrać [Połącz z drukarką w internecie lub w intranecie].
- W pasku URL podać adres IP serwera wydruku, np. http://192.168.10.182/lp1. Jeden port powinien być
portem o nazwie lp1. Kliknąć [Dalej]. Jeśli połączenie nie zostanie nawiązane, pojawi się okno informujące
o niepowodzeniu. Należy wybrać [OK].
- Wybrać odpowiedni rodzaj drukarki, zatwierdzić klikając [Dalej].
- Należy określić czy drukarka ma być standardową dla programów działających w systemie Windows.
8
- Kliknąć [Zakończ].
5.2. HP Web JetAdmin
HP Web JetAdmin umożliwia konfigurację, podgląd i diagnostykę urządzeń podłączonych do Print Servera.
Przed instalacją HP Web JetAdmin należy upewnić się, czy konto w systemie operacyjnym posiada uprawnienia administratora. Program HP Web JetAdmin można pobrać ze strony www.hp.com/go/webjetadmin/.
5.3. Zintegrowany serwer sieciowy
Print serwer posiada zintegrowany z nim serwer sieciowy, dzięki któremu przy użyciu przeglądarki internetowej możliwa jest komunikacja i dostęp do opcji zarządzania i konfiguracji RP-UB2803. Serwer wydruku
musi mieć jednakże uprzednio skonfigurowany adres IP, np. poprzez wcześniej opisywany PSAdmin. Aby
dostać się do okna głównego modułu zarządzania print serwerem w pasku adresowym przeglądarki należy
podać adres IP urządzenia.
9
5.3.1. Status systemu
Po wyborze [Status] a następnie [System] dostępne będą opcje:
Print Server Name
System Contact:
System Location
System Up Time
Firmware Version
MAC Address
Email Alert
Print Jobs
- nazwa print serwera
- dane kontaktowe osoby odpowiedzialnej za urządzenie
- nazwa miejsca print serwera w biurowej sieci LAN
- systemowy czas, odliczanie czasu działania print serwera
- wersja oprogramowania wewnętrznego
- numer identyfikacyjny węzła w sieci, unikalny dla każdego print serwera
- status alarmu e-mail
- zadania drukowania wysłane przez każdego użytkownika sieci
5.3.2. Status Drukarki
Okno Status Drukarki przekazuje informacje na temat modelu, języka i bieżącego stanu drukarki.
5.3.3. Pozostałe okna statusu
TCP/IP
NetWare
AppleTalk
SNMP
SMB
- wyświetlanie adresu IP, maski podsieci, bramy oraz użycie serwera DHCP
- status ustawień print serwera dla systemu NetWare
- status ustawień print serwera dla systemu Mac OS
- status ustawień print serwera dla SNMP (Simple Network Management Protocol)
- ustawienia współdzielenia drukarki dla sieci pracujących z systemem Windows
5.3.4. Menu konfiguracji
Email Alert
- włączenie wsparcia dla alertów e-mail.
SMTP Server IP Address
- podanie adresu IP serwera SNMP poczty e-mail.
Administrator E-mail Address - adres e-mail administratora.
Print Server Name
- nazwa urządzenia.
System Contact
- kontakt z osobą odpowiedzialną za print serwer.
System Location
- opis miejsca znajdowania się print serwera.
Password
- nadanie hasła dla print serwera i jego ustawień.
5.3.5. Konfiguracja drukarki
Bi-directional Settings: wybór dwukierunkowości print serwera.
10
5.3.6. Ustawienia TCP/IP
DHCP/BOOTP
IP Address
Subnet Mask
Gateway
- wybór przydzielania odpowiednich adresów ręcznie bądź automatycznie
- wybór adresu IP
- wybór maski podsieci
- wybór bramy
Ustawienia NetWare i AppleTalk dotyczą działania print serwera w środowisku NetWare i Mac Os. Więcej
informacji na temat tych ustawień można znaleźć w instrukcji dołączonej z płytą CD.
5.3.7. Ustawienia SNMP
SNMP Community
Support HP WebJetAdmin
SNMP Traps
- print serwer obsługuje dwie grupy nazw. Główna grupa, to public (publiczna)
z prawem odczytu
- włączenie wsparcia dla HP Web JetAdmin
- wysłanie wiadomości SNMP błędnego poświadczenia do administratora sieci
5.3.8. Ustawienia SMB
Print Server wspiera protokół blokowania serwera SMB (Server Message Block), użytkownik może wysłać
zadania drukowania poprzez sąsiedzką sieć bez instalowania sterownika print serwera.
Workgroup Name - przyporządkowanie nazwy grupy roboczej do print serwera sąsiedzkiej sieci.
Shared Name
- przyporządkowanie nazwy do portu print serwera.
6. Konserwacja
Print serwer RP-UB2803 nie wymaga żadnych szczególnych czynności konserwacyjnych. Zalecamy
umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne.
11
7. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy
gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu
zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać
lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja
urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu
na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa
utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z
najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.
8. Parametry techniczne
RP-UB2803
Numer katalogowy Atel
#05770
Procesor CPU
RDC R2886, taktowanie 133 MHz
Pamięć Flash
1MB
Pamięć RAM
2MB SDRAM
Porty
Protokoły
1x 10/100 Mbps RJ-45,
2x USB,
1x DB 25
TCP/IP, IPX, NetBEUI,
AppleTalk, LPR, SMB (over IP)
WWW,
aplikacja
Zarządzanie
Zasilanie
zasilacz 5V DC 2A,
~230V AC 50 Hz
Wymiary
165x100x35 mm
Dopuszczalna temperatura pracy
0°C ÷ 50°C
0% ÷ 70%,
niekondensująca
Dopuszczalna wilgotność otoczenia
Certyfikaty
CE,
FCC
Gwarancja
12 miesięcy
Producent
Repotec
Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów.
W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia
prosimy o odwiedzenie strony www.atel.com.pl.
Atel Electronics
www.atel.com.pl
dr/pg/16.10.2006
12
