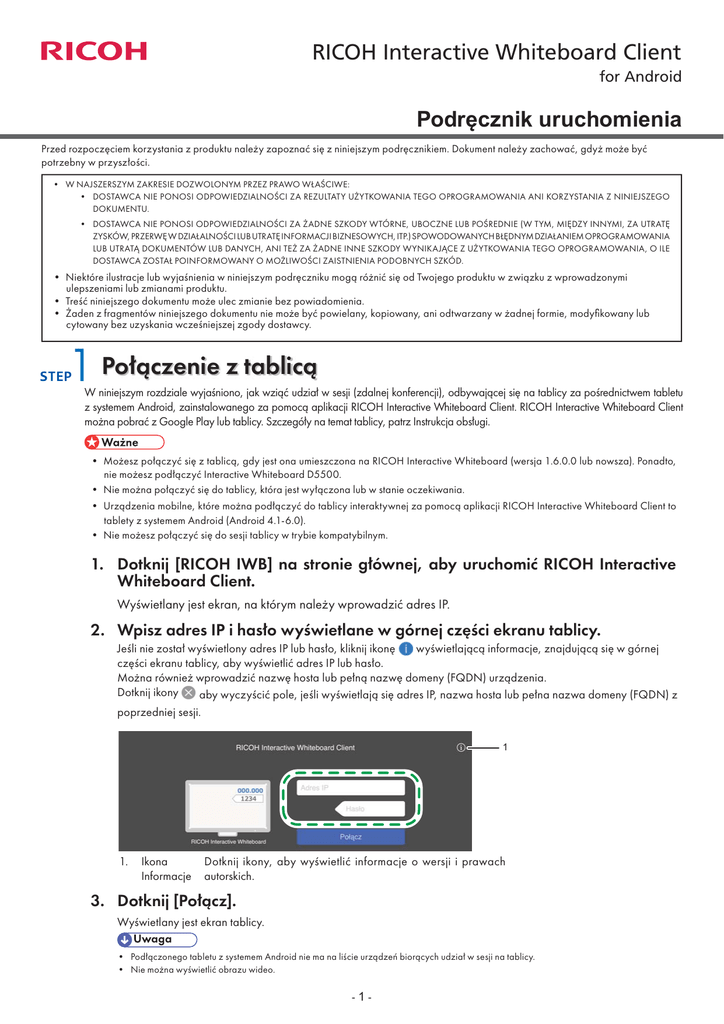

Operating Instructions

RICOH Interactive Whiteboard Client
for Android
Podręcznik uruchomienia
Przed rozpoczęciem korzystania z produktu należy zapoznać się z niniejszym podręcznikiem. Dokument należy zachować, gdyż może być
potrzebny w przyszłości.
• W NAJSZERSZYM ZAKRESIE DOZWOLONYM PRZEZ PRAWO WŁAŚCIWE:
• DOSTAWCA NIE PONOSI ODPOWIEDZIALNOŚCI ZA REZULTATY UŻYTKOWANIA TEGO OPROGRAMOWANIA ANI KORZYSTANIA Z NINIEJSZEGO
DOKUMENTU.
• DOSTAWCA NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE SZKODY WTÓRNE, UBOCZNE LUB POŚREDNIE (W TYM, MIĘDZY INNYMI, ZA UTRATĘ
ZYSKÓW, PRZERWĘ W DZIAŁALNOŚCI LUB UTRATĘ INFORMACJI BIZNESOWYCH, ITP.) SPOWODOWANYCH BŁĘDNYM DZIAŁANIEM OPROGRAMOWANIA
LUB UTRATĄ DOKUMENTÓW LUB DANYCH, ANI TEŻ ZA ŻADNE INNE SZKODY WYNIKAJĄCE Z UŻYTKOWANIA TEGO OPROGRAMOWANIA, O ILE
DOSTAWCA ZOSTAŁ POINFORMOWANY O MOŻLIWOŚCI ZAISTNIENIA PODOBNYCH SZKÓD.
• Niektóre ilustracje lub wyjaśnienia w niniejszym podręczniku mogą różnić się od Twojego produktu w związku z wprowadzonymi
ulepszeniami lub zmianami produktu.
• Treść niniejszego dokumentu może ulec zmianie bez powiadomienia.
• Żaden z fragmentów niniejszego dokumentu nie może być powielany, kopiowany, ani odtwarzany w żadnej formie, modyfikowany lub
cytowany bez uzyskania wcześniejszej zgody dostawcy.
Połączenie z tablicą
W niniejszym rozdziale wyjaśniono, jak wziąć udział w sesji (zdalnej konferencji), odbywającej się na tablicy za pośrednictwem tabletu
z systemem Android, zainstalowanego za pomocą aplikacji RICOH Interactive Whiteboard Client. RICOH Interactive Whiteboard Client
można pobrać z Google Play lub tablicy. Szczegóły na temat tablicy, patrz Instrukcja obsługi.
• Możesz połączyć się z tablicą, gdy jest ona umieszczona na RICOH Interactive Whiteboard (wersja 1.6.0.0 lub nowsza). Ponadto,
nie możesz podłączyć Interactive Whiteboard D5500.
• Nie można połączyć się do tablicy, która jest wyłączona lub w stanie oczekiwania.
• Urządzenia mobilne, które można podłączyć do tablicy interaktywnej za pomocą aplikacji RICOH Interactive Whiteboard Client to
tablety z systemem Android (Android 4.1-6.0).
• Nie możesz połączyć się do sesji tablicy w trybie kompatybilnym.
1. Dotknij [RICOH IWB] na stronie głównej, aby uruchomić RICOH Interactive
Whiteboard Client.
Wyświetlany jest ekran, na którym należy wprowadzić adres IP.
2. Wpisz adres IP i hasło wyświetlane w górnej części ekranu tablicy.
Jeśli nie został wyświetlony adres IP lub hasło, kliknij ikonę
wyświetlającą informacje, znajdującą się w górnej
części ekranu tablicy, aby wyświetlić adres IP lub hasło.
Można również wprowadzić nazwę hosta lub pełną nazwę domeny (FQDN) urządzenia.
Dotknij ikony
aby wyczyścić pole, jeśli wyświetlają się adres IP, nazwa hosta lub pełna nazwa domeny (FQDN) z
poprzedniej sesji.
1
1.
Ikona
Informacje
Dotknij ikony, aby wyświetlić informacje o wersji i prawach
autorskich.
3. Dotknij [Połącz].
Wyświetlany jest ekran tablicy.
• Podłączonego tabletu z systemem Android nie ma na liście urządzeń biorących udział w sesji na tablicy.
• Nie można wyświetlić obrazu wideo.
-1-
Dostępne funkcje
Nazwy i funkcje ikon wyświetlanych na ekranie RICOH Interactive Whiteboard Client są następujące:
1
2
3
4
5
6
13
14
7
8
9
10
Ikona
11
12
Opis
1
Ikona Wyjście, aby
rozłączyć się z tablicą
Dotknij, aby rozłączyć się z tablicą i wyświetl ekran wpisywania adresu IP.
2
Ikona kamery
Dotknij, by zrobić zdjęcie tabletem z systemem Android. Zdjęcie można przesłać na tablicę
interaktywną.
Dotknij, aby wybrać pliki z obrazami, które są zapisane na tablecie z systemem Android.
Wybrane pliki można przesłać do tablicy interaktywnej.
3
Ikona obrazu
• Za jednym razem można przesłać maksymalnie 10 obrazów.
• W przypadku niektórego oprogramowania do zarządzania zdjęciami możliwe jest przesłanie na urządzenie
tylko jednego obrazu na raz.
4
Ikona przełączenia
wejścia zewnętrznego
Ta ikona pojawia się tylko wtedy, gdy źródło jest podłączone do gniazda wyjścia
zewnętrznego podłączanej tablicy.
Dotknij, aby przełączyć ekran tablicy podłączanej do wyjścia zewnętrznego.
5
Ikona zmiany strony
Dotknij, aby zmienić stronę tablicy.
Dotknij , aby wyświetlić poprzednią stronę oraz , aby wyświetlić następną stronę.
6
Ikona dodawania
strony
Dotknij, aby utworzyć nową stronę na tablicy.
7
Ikona markera
Dotknij, aby zaznaczyć elementy na ekranie tablicy markerem (gruba, półprzezroczysta,
niebieskozielona linia).
Po kilku sekundach zaznaczenie jest automatycznie usuwane.
8
Ikona pisaka
Dotknij, aby rysować odręczne linie na ekranie tablicy.
Po dotknięciu ikona zmienia się na ikonę koloru pisaka, grubości pisaka lub gumki.
-2-
Ikona
Opis
9
Ikona koloru pisaka
Pojawia się po wybraniu ikony pisaka.
Umożliwia wybór jednego z czterech kolorów pisaka.
10
Ikona szerokości
pisaka
Pojawia się po wybraniu ikony pisaka.
Można wybrać jedną z następujących szerokości pisaka: 2 px, 5 px lub 10 px.
11 Ikona gumki
12
Ikona Pasek narzędzi
Odkryj/Ukryj
13 Ekran tablicy
Pojawia się po wybraniu ikony pisaka.
Umożliwia wymazanie tekstu lub kształtu narysowanego pisakiem.
Dotknij, aby odkryć lub ukryć pasek narzędzi.
Dotknij ekranu tablicy dwoma palcami, powiększaj lub zmniejszaj ekran, przybliżając lub
oddalając palce. Aby przesunąć powiększony obszar ekranu, należy przesunąć palcem
dotykając powiększonego ekranu.
Wyświetlane są ikony funkcji, z których można korzystać na tablecie z systemem Android.
14 Pasek narzędzi
• Panel sterowania wyświetlany na ekranie tablicy nie może być obsługiwany z poziomu tabletu z systemem
Android.
• Ikony funkcji, które są wyłączone w ustawieniach systemowych w RICOH Interactive Whiteboard Client nie będą pokazane. Więcej
szczegółów, patrz podręcznik obsługi.
Zbieranie danych do analizy
Dane do analizy RICOH Interactive Whiteboard Client pobierane są z komputera. Procedura zbierania danych do analizy jest
następująca:
• Dane do analizy służą wyłącznie w celu rozwiązywania problemów i w standardowych warunkach użytkowania nie są wymagane.
• Aby zebrać dane do analizy, wymagany jest komputer z systemem Windows lub komputer Mac.
1.
2.
3.
4.
Podłącz tablet z systemem Android do komputera przez port USB.
W Windows Explorer, otwórz pliki >Android>data>jp.co.ricoh.iwb.iwbclient>w pamięci wewnętrznej.
Wybierz w folderze log.txt (log.txt.1, log.txt.2).
Określ miejsce, gdzie ma być plik zapisany i zapisz log.txt.
-3-
Rozwiązywanie problemów
W poniższej tabeli wymieniono główne wiadomości i zalecane czynności.
Komunikat
Nie można nawiązać
połączenia
Hasło jest niepoprawne.
Nie można nawiązać
połączenia z
siecią
Osiągnięto limit połączeń
Nie udało się załadować
plików.
Przyczyny
Rozwiązania
• Wprowadzony adres IP jest
nieprawidłowy.
• Serwer DNS nie jest skonfigurowany.
• Nie można rozpoznać adresu IP
podanej nazwy hosta.
• Tablica interaktywna nie obsługuje
obecnie żadnej sesji zdalnej.
• Wersja RICOH Interactive Whiteboard
Client, której używasz jest nieaktualna.
• Podaj poprawny adres IP lub nazwę hosta.
• Skontaktuj się z administratorem i sprawdzić, czy
poniższe ustawienia są prawidłowo skonfigurowane:
• Połączenie sieciowe
• Serwer DNS
• Czy adres IP podanej nazwy hosta jest
zarejestrowany na serwerze DNS.
• Brama
• Podaj prawidłową nazwę hosta.
• Poprowadź sesję zdalną na tablicy interaktywnej.
• Zaktualizuj aplikację przez Google Play.
Wprowadzone hasło jest niepoprawne.
• Tablet z systemem Android nie jest
podłączony do sieci.
Do tablicy interaktywnej podłączona jest
maksymalna liczba interaktywnych tablic
klienckich RICOH.
• Ładowany obraz został skasowany w
trakcie ładowania.
• Plik, który próbujesz przesłać jest
uszkodzony.
Należy wprowadzić prawidłowe hasło.
• Sprawdź stan połączenia sieciowego tabletu z
systemem Android i przenieś go w miejsce, gdzie na
pewno jest możliwe połączenie z punktem dostępu.
• Sprawdź ustawienia podłączonego punktu dostępu.
Odłącz RICOH Interactive Whiteboard Client, które jest
podłączone do tablicy.
• Umożliw dostęp do obrazu, a następnie prześlij go
ponownie.
• Użyj nieuszkodzonego, normalnego pliku
Liczba wybranych plików
przekracza limit.
Wybrano ponad 10 plików z obrazami.
Zmniejsz liczbę wybranych plików do 10 lub mniej plików.
Wśród wybranych
plików znajdują się pliki
w nieobsługiwanym
formacie.
Wybrano plik w formacie innym niż JPG lub
PNG.
Wybierz wyłącznie pliki z obrazami w formacie JPG lub
PNG.
Nie udało się wysłać
plików.
• Urządzenie jest odłączone od sieci.
• Została osiągnięta maksymalna
liczba stron dla tablicy interaktywnej.
• Sprawdź status sieciowy tabletu z systemem
Android, a następnie prześlij obraz jeszcze raz.
• Skasuj niepotrzebne strony z tablicy interaktywnej.
Aktualizuj aplikację
Nie można połączyć się z tablicą. Wersja
RICOH Interactive Whiteboard Client, której
używasz jest nieaktualna.
Zaktualizuj aplikację przez Google Play.
Aktualizuj zespół główny
IWB System
Nie można połączyć się z tablicą. Wersja
zespołu głównego tablicy, której używasz
jest nieaktualna.
Aktualizuj system w zespole głównym tablicy. Więcej
szczegółów odnośnie aktualizacji systemu, patrz podręcznik
obsługi.
Znaki towarowe
Android jest znakiem towarowym Google Inc.
© 2016 Ricoh Co., Ltd.
Y406-7534A
