instrukcja obsługi

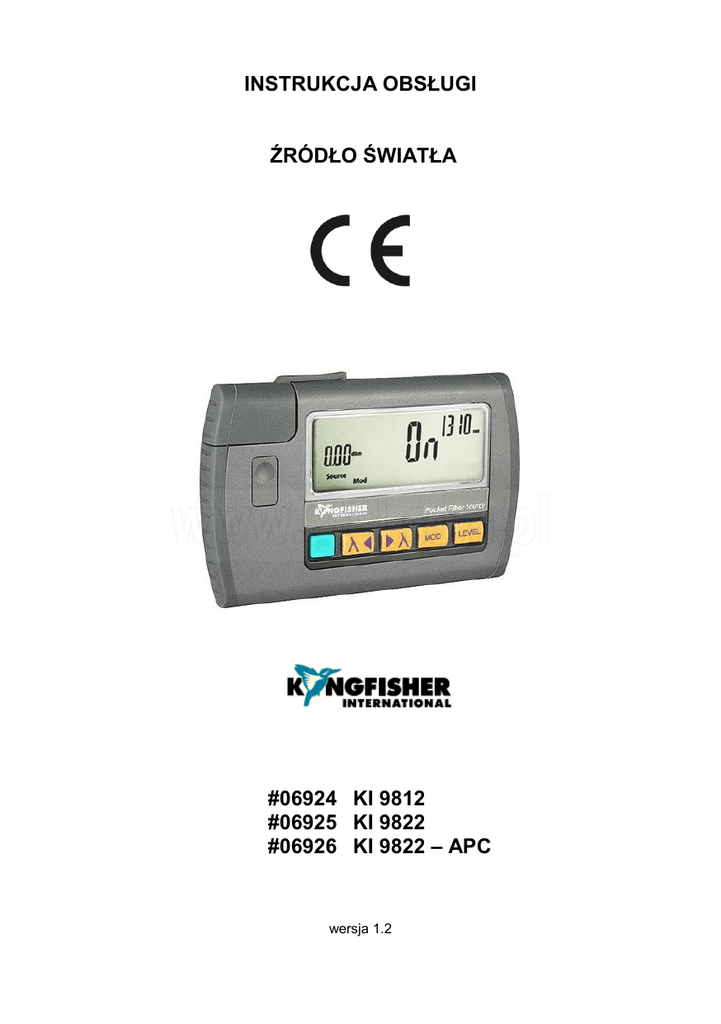

INSTRUKCJA OBSŁUGI
ŹRÓDŁO ŚWIATŁA
#06924 KI 9812
#06925 KI 9822
#06926 KI 9822 – APC
wersja 1.2
Wstęp
Precyzyjne laserowe źródło światła KI9822, łatwe w obsłudze, o dużej stabilności pomiarów kabli
światłowodowych jednomodowych. Rodzina przyrządów KI 9000 to mierniki mocy optycznej i optyczne źródła światła, które oferują wysokie zaufanie do pomiaru, łatwość obsługi, wygodę i obniżenie
kosztów posiadania. Urządzenia mogą być skutecznie wykorzystywane przez instalatorów, techników i
inżynierów do testowania wszystkich rodzajów systemów światłowodowych w różnych aplikacjach
(SMF, MMF, POF, PCS, taśmy z włókna):
· Tx / Rx absolutny poziom mocy w dBm
· tłumienność optyczna w dB
· funkcja testu ciągłości z dźwiękiem
Dostępny jest szeroki wachlarz rodzajów złącz w tym 1,25 mm LC i MU. Przyrządy serii KI9000 mają
wykonane narożniki i boki z poliwęglanu dzięki czemu odporne są na udary. Kalibracja może być
przeprowadzona przez odpowiednio wyposażonego laboratorium. Zalecany cykl ponownej kalibracji
wynosi 3 lata.
Źródło światła posiada wiele długości fal przełączane na wspólny port, który sprawia, że obsługa jest
szybka. Źródło Lasera 1490/1310/1550 nm używane jest do testowania systemów światłowodowych
jednomodowych a źródło LED w 850 / 1300 nm używane jest do testowania światłowodów wielodomowych. Źródło 1300 nm LED może być również wykorzystywane na krótkie odległości w trybie jednomodowym. Źródło 660 nm LED jest idealnym rozwiązaniem do testowania POF w połączeniu z
miernikiem KI9600 XL. Źródło światła cechuje powtarzalność rzędu 0,1 dB, w połączeniu ze stabilnym
przyrządem zapewnia precyzyjne wyniki pomiarów.
1. Zawartość opakowania
- źródło światło serii KI9800,
- adaptery ST, SC i FC,
- pasek do noszenia,
- certyfikat kalibracji miernika,
- płyta CD z oprogramowaniem,
- niniejsza instrukcja obsługi,
- etui
Podczas dostawy należy upewnić się, że opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń należy niezwłocznie skontaktować się z dostawcą. Prosimy również o sprawdzenie
zgodności zawartości opakowania z powyżej zamieszczoną listą.
2. Zawartość instrukcji
Instrukcja ta zawiera opis miernika z odpowiednimi procedurami instalacji, konfiguracji i użytkowania.
Przed przystąpieniem do użytkowania miernika należy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu.
3. Bezpieczeństwo użytkowania
UWAGA!
Poziom mocy optycznej w światłowodowych systemach może spowodować trwałe
uszkodzenia wzroku. Nie wolno zaglądać w zakończenia kabli optycznych lub złącza,
które mogą być dołączone do aktywnego źródła. Nie należy włączać lasera, gdy włókna
optyczne nie są dołączone do złącz wyjściowych. Optyczne instrumenty powiększające (np. mikroskop) powodują bezpośrednie zagrożenie dla oczu. Odłącz źródło przed użyciem optycznego szkła
powiększającego. Moduł laserowy jest wyposażony w układ bezpieczeństwa, który wyłącza wyjście
optyczne w przypadku usterki, jednak nie może to zagwarantować pełnego bezpieczeństwa. Zaleca
się utworzenie programu sprawdzenia sprzętu na bezpieczeństwo użytkowania lasera.
Urządzenie zostało zaprojektowane i wyprodukowane z najwyższą starannością o bezpieczeństwo
osób instalujących i użytkujących. Dla zapewnienia bezpieczeństwa pracy, należy stosować się do
wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np.
komputera PC). Należy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez użytkowni-
2
ka jakichkolwiek własnych zmian w urządzeniu może spowodować jego nieprawidłowe funkcjonowanie i utratę gwarancji.
Przyrząd jest zgodny z przepisami UE w zakresie bezpieczeństwa użytkowania urządzeń elektrycznych. Przyrząd nie zawiera niebezpiecznych elementów optycznych i elektrycznych. Korzystając z tego urządzenia, należy zachować środki ostrożności odpowiednie do maksymalnej mocy dostępnych
źródeł, ponieważ większość może być również połączona z innymi przyrządami.
UWAGA!
Należy przestrzegać optycznych zasad bezpieczeństwa podczas korzystania z zakresów dużej mocy.
Wymagania bezpieczeństwa optycznego przy wysokich poziomach mocy muszą być przestrzegane
aby zapobiec uszkodzeniu oczu. Organizacja i użytkowanie działających urządzeń optycznych i doboru poziomów mocy musi być ustalona i przestrzegana z zachowaniem odpowiednich środków ostrożności, które są poza zakresem niniejszej instrukcji.
- nie stosować urządzenia w miejscach występowania substancji łatwopalnych,
- zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych,
- upewnić się, że urządzenie zostało odpowiednio zamocowane,
- urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania lub przewodów łączących je z innymi urządzeniami,
- jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu może skroplić się para wodna uniemożliwiając prawidłowe funkcjonowanie. Należy wówczas odczekać aż wilgoć odparuje.
Informacje o bezpieczeństwie Lasera i diody LED
Laser Visual
VCSEL
Świecąca powierzchnia LED
InGaAs Fabry - Perot laser
CW Maksymalna moc wyjściowa
635 nm
850 nm
1310/1490/1550 nm
Zgodność klasy Lasera
IEC 60825-1 (2001) - International
635 nm
850 nm
1310/1490/1550 nm
21 CFR 1040.10 (1995) - USA
635 nm
850 nm
1310/1490/1550 nm
Maksymalna dopuszczalna moc CW ²
IEC 60825-1 (2001) - International
635 nm, klasa 2
850 nm, klasa 1
1310 nm, klasa 1
1490/1550 nm, klasa 1
21 CFR 1040.10 (1995) - USA
635 nm, klasa 2
850 nm, klasa 1
1310 nm, klasa 1
1490/1550 nm, klasa 1
635 ± 5 nm
850 ± 20 nm
odniesienie do aktualnej specyfikacji
1310/1490/1550 ± 20 nm
0,631 mW
0,631 mW
1,26 mW
klasa 2
klasa 1
klasa 1
klasa 2
klasa 1
klasa 1
1mW
0,78 mW
15.6 mW
10 mW
1mW
0,76 mW
2 mW
8.1mW
Uwaga 1: Maksymalna moc wyjściowa CW jest określana jako najwyższy mocy optycznej, którą źródło może wygenerować na jego złączu wyjściowym.
Uwaga 2: Maksymalna moc wyjściowa CW jest najwyższą moc optyczną, która jest dozwolona w odpowiedniej klasie lasera.
3
4. Charakterystyka fizyczna
4.1. Zasilanie
Źródło do prawidłowej pracy wymaga zasilania w postaci dwóch baterii alkalicznych 1,5V typu AAA.
Zamiennie można korzystać z akumulatorów NiCd lub NiMH. Urządzenie posiada wskaźnik poziomu
baterii. Automatyczne wyłączenie po ok. 10 minutach bezczynności. Nie należy używać baterii litowych lub innych o napięciu znamionowym powyżej 1,8V.
4.2. Środowisko pracy
Cała gama wyposażenia Kingfisher może pracować w temperaturach od -15 ° C do +55 ° C i przy wilgotności względnej <95%.
Przechowywanie i transport w temperaturze od -25 ° C do +70 ° C i przy wilgotności względnej poniżej
95%. Urządzenie należy chronić od skrajnych temperatur, które mogą spowodować kondensację wilgoci wewnątrz.
Miernik został zaprojektowany do pracy zarówno w warunkach biurowych jak i zewnętrznych. Należy
zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej
bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących
zakłócenia elektromagnetyczne (silniki, telewizory, itp.).
4.3. Budowa i obsługa źródła światła
Urządzenie jest wykorzystywane typowo do testowania stratności toru optycznego. Po włączeniu, źródło światła może wymagać okresu wygrzewania przez 15 minut w celu osiągnięcia wyspecyfikowanej
stabilności dla danej długości fali.
[POWER] -włączenie urządzenia,
[◄ λ ]
-nacisnąć i przytrzymać aby wyświetlić
wszystkie segmenty wyświetlacza
[LEVEL] -nacisnąć i przytrzymać aby wyświetlić
wersję firmware
[ λ ►]
-nacisnąć i przytrzymać aby włączyć
/wyłączyć sygnał dźwiękowy
Po włączeniu, urządzenie wyświetla "OFF" co
wskazuje na wyłączone źródło. Aby włączyć źródło
należy nacisnąć [◄ λ ] lub [ λ ►]. Długość fali
włączonego źródła światła będzie wyświetlona w
prawym górnym rogu wyświetlacza.
Po lewej stronie wyświetlacza będzie wyświetlana emitowana moc.
UWAGA: nie należy włączać źródła światła bez przyłączonego włókna światłowodowego do portu
urządzenia.
Aby modulować sygnał należy nacisnąć [AUTO MOD]. Modulacja działa tylko przy włączonym źródle
światła. Aby wybrać spośród możliwych modulacji 0.27 KHz, 1 kHz, 2 kHz i 2Hz dla LED 660nm, należy naciskać [AUTO MOD].
Aby zmienić moc światła na wyjściu urządzenia należy naciskać przycisk [LEVEL]. Aby powrócić do
ustawień fabrycznych nacisnąć [LEVEL] na 3 sekundy.
Uwaga: ta funkcja jest niedostępna dla źródeł LED.
4
5. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych
urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte
bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja
odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.
6. Instrukcja wymiany i bezpiecznego usuwania zużytych baterii lub akumulatorów.
Symbol przekreślonego kosza na śmieci, umieszczony na baterii lub opakowaniu,
oznacza, że baterie nie powinny być traktowane jako zwykłe odpadki z gospodarstwa
domowego. W dniu 12 czerwca 2009 r. weszły w życie przepisy ustawy z dnia 24
kwietnia 2009 r. o bateriach i akumulatorach (Dz. U. z 2009 r. Nr 79, poz. 666) ograniczające negatywny wpływ baterii i akumulatorów na środowisko poprzez redukcję ilości
substancji niebezpiecznych w bateriach i akumulatorach oraz przez organizowanie systemu selektywnego ich zbierania.
Stosując prawidłową utylizację baterii i akumulatorów użytkownik przyczynia się do zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia, które mogłyby powstać w przypadku nieprawidłowej utylizacji baterii. Recykling materiałów przyczynia się do ochrony zasobów naturalnych. Symbole chemiczne oznaczające rtęć (Hg) lub ołów (Pb) dodawane są, jeżeli bateria zawiera ponad 0,0005% rtęci lub 0,004%
ołowiu. Szczegółowe informacje dotyczące recyklingu baterii można uzyskać od organów samorządu lokalnego, w
firmie zajmującej się usuwaniem odpadów lub w sklepie, gdzie produkt został zakupiony.
Instrukcja bezpiecznego usuwania baterii
wyłączyć zasilanie urządzenia
otworzyć pokrywę pojemnika baterii
usunąć baterie znajdujące się w urządzeniu
usunięte baterie lub akumulatory składować w wyznaczonym miejscu zbiórki
7. Parametry techniczne
Źródło światła
KI 9812
KI 9822
KI 9822APC
Numer katalogowy Atel
#06924
#06925
#06926
Czas pracy na bateriach
Wymiary
Waga
>25 godz
124 x 81 x 25 mm
0,15 kg
Temperatura pracy
-15 do 55 ˚C
Temperatura składowania
-25 do 70 ˚C
Zasilanie
Wyświetlacz
2 baterie alkaiczne 1,5V AAA,
automatyczne wyłączanie, wskaźnik niskiego poziomu naładowania baterii
4 cyfry
5
Przewodnik dla zamówień
Kingfisher
Atel
Źródło VFL,
635 nm,
Laser
KI 9807
Źródło VFL,
635 nm,
Laser, APC
KI 9807-APC
Źródło
660 nm
Źródło
850 nm
LED,
KI 9810
Źródło
850 - 1300 nm
LED,
KI 9812
Źródło
1310 nm,
Laser
KI 9820
Źródło
1310 - 1550 nm,
Laser
KI 9822
#06925
Źródło
1310 - 1550 nm,
Laser, APC
KI 9822-APC
#06926
Źródło
1310-1490-1550 nm, Laser
KI 9827
Źródło
1310-1490-1550 nm, Laser, APC
KI 9827-APC
Źródło
850 nm
KI 9840
Specyfikacja
źródeł
LED, 1mm POF, SMA
VCSEL
KI 9809
#06924
1310/1550
nm Laser
1310/1490/
1550 nm Laser
635 nm
Laser
850 nm
VCSEL
850/1300 nm
LED
660 nm
LED
Moc wyjściowa dBm,
typ włókna, μm
0 @9/125
-4@9/125
-2@9/125
0@50/125
-23 @ 62.5/125
-35 @ 9.5/125
-6@1000
POF
Uwagi
± d
Stabilność chwilowa, dB
0,04
0,06
Nie dot.
0,12
0,01
0,01
przez 15min,typ ±Δ2°C
Stabilność graniczna, dB
0,6
0,6
Nie dot.
0,8
0,35
0,35
typowa w całym zakresie
λ tolerancja początk, nm
20
20
5
20
λ szerokość, nm
3
<1
3
<1
0,1
λ nm/°C
0,4
0,1
0,1
Tryb źródła
Nie dot.
Nie dot.
Nie dot.
Powtarzalność połączeń
Pulsacja 2 Hz
dla 25°C
FWHM, typowa
0,4
Tak
0,1
Nie dot.
typowa
Nie dot.
0,05
Nie dot.
Nie dot.
Tak
95%
270 Hz, 1kHz, 2 kHz, , ±2%
Modulacja
Wyjście Lasera
5
Nie dot.
Tak
Regulowane 3dB z krokiem 0,1dB
Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane w niniejszej instrukcji informacje są wolne od błędów.
W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia
prosimy o odwiedzenie strony www.atel.com.pl.
Atel Electronics
www.atel.com.pl
hs/30.05.2011
