opis techniczny

Usługi Projektowo-Kosztorysowe „KOSZT-BUD” J.Kowalczyk
47-330 Zdzieszowice ul. Powstańców Śląskich 1 tel. 4876-004, 0-600-484-481
_________________________________________________________________________________

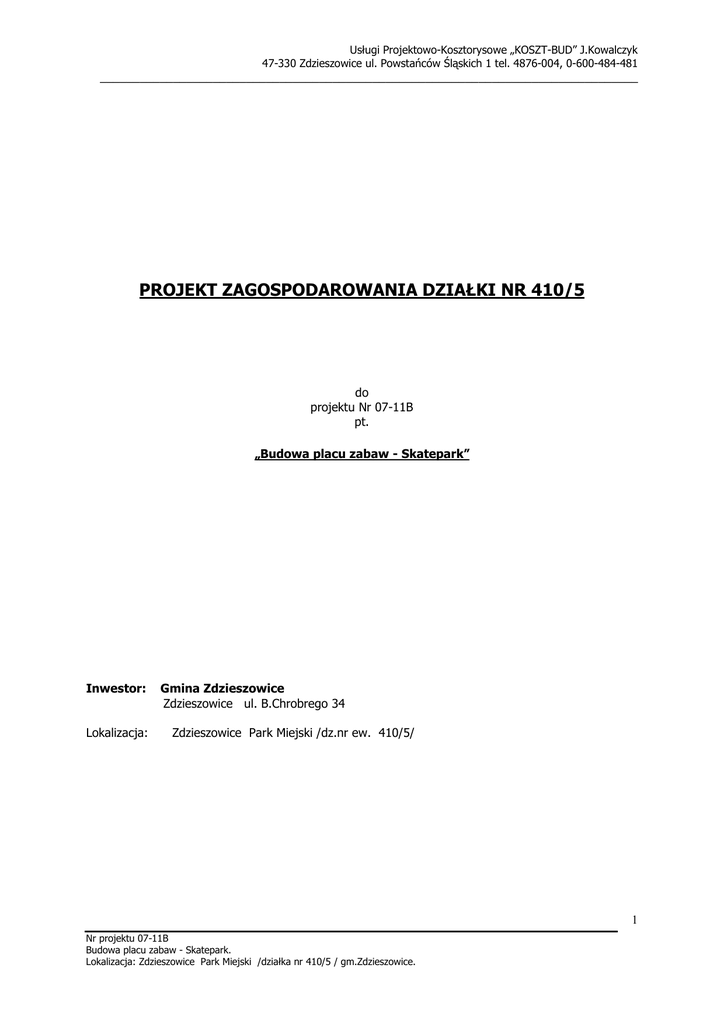

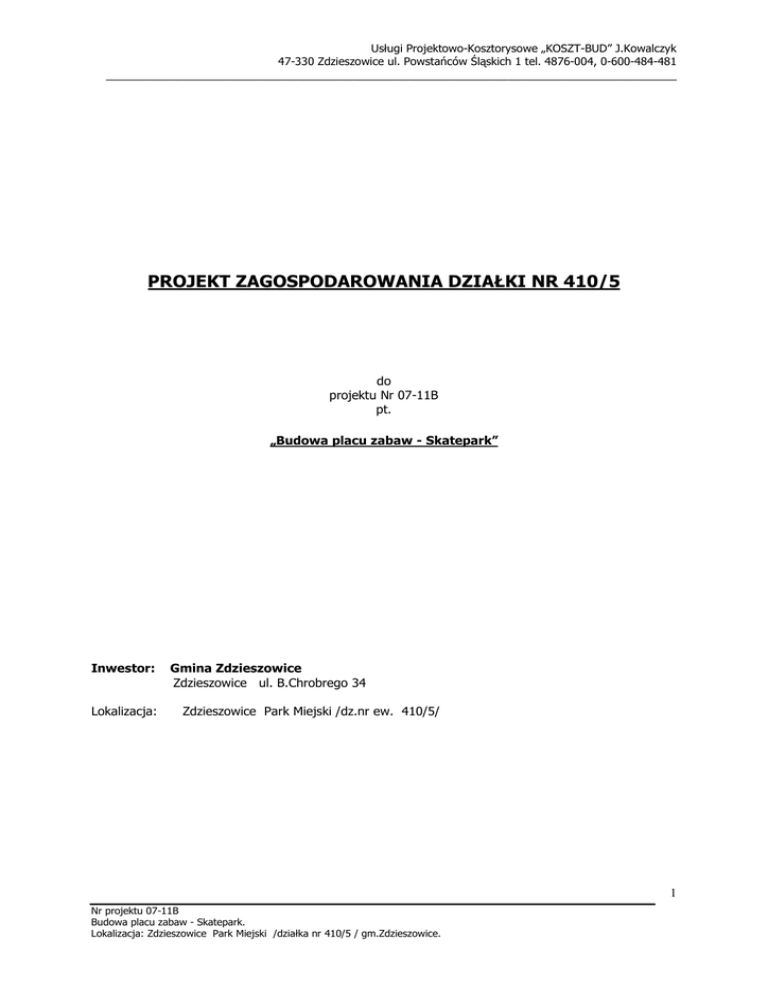

PROJEKT ZAGOSPODAROWANIA DZIAŁKI NR 410/5
do
projektu Nr 07-11B
pt.
„Budowa placu zabaw - Skatepark”
Inwestor:
Lokalizacja:
Gmina Zdzieszowice
Zdzieszowice ul. B.Chrobrego 34
Zdzieszowice Park Miejski /dz.nr ew. 410/5/
1
Nr projektu 07-11B
Budowa placu zabaw - Skatepark.
Lokalizacja: Zdzieszowice Park Miejski /działka nr 410/5 / gm.Zdzieszowice.
_________________________________________________________________________________
Opis techniczny
do projektu zagospodarowania działki nr 410/5
Spis treści:
1. Przedmiot inwestycji
2. Istniejące i projektowane zagospodarowanie działki
3. Stan istniejący
4. Dane powierzchniowe projektowanego placu zabaw
Rys nr 1
Projekt zagospodarowania działki nr 410/5 w skali 1:500
-
7
7
7
7
-8
2
Nr projektu 07-11B
_________________________________________________________________________________
1. Przedmiot inwestycji.
Przedmiotem inwestycji jest budowa placu zabaw - skateparku w obrębie działki nr ewidencyjny
410/5 usytuowanej na terenach usług sportu i placów publicznych w Zdzieszowicach.
2. Istniejące i projektowane zagospodarowanie działki.
Teren objęty przedmiotem opracowania stanowi działka usytuowana w strefie zabudowy usług
sportu i rekreacji , gdzie projektowana inwestycja nie jest sprzeczna z miejscowym planem
zagospodarowania przestrzennego gminy Zdzieszowice a inwestor posiada stosunek prawny do
nieruchomości.
Projektowana inwestycja polega na montaŜu atestowanych urządzeń w opcji prestiŜ uŜytkowanych
przez deskorolkowców, BMX i rolkowców na utwardzonym terenie o nawierzchni asfaltowej o
wymiarach
rzutu
poziomego
25,0x
22,8m
z
obszernym
wjazdem
o
szerokości
wraz
z
okrawęŜnikowaniem s=5,3m od strony chodnika publicznego.
3. Stan istniejący.
Przedmiotowa działka jest niezabudowana, stanowi teren usług sportowych, nie podlega wpływom
eksploatacji górniczej ani nie jest objęta ochroną konserwatorską. W obrębie terenu usytuowane są
wolnostojące urządzenia zabawowe i wspinaczkowe, które częściowo zostaną przesunięte dla
umoŜliwienia bezkolizyjnego montaŜu nowych urządzeń zabawowych. Całość inwestycji usytuowana
będzie w oddali od zabudowy mieszkalnej, stanowiąc uzupełnienie wyposaŜenia urządzonych miejskich
terenów rekreacyjnych.
4.
Dane powierzchniowe projektowanego placu zabaw - skateparku.
Powierzchnia utwardzona nawierzchnią asfaltobetonową skateparku:
- 375,0 m2
Powierzchnia utwardzonego dojazdu o nawierzchni asfaltowej:
- 138,0 m2
Ogółem powierzchnia fragmentu działki przeznaczona na plac zabaw:
- 513,0 m2
3
Nr projektu 07-11B
_________________________________________________________________________________
4
Nr projektu 07-11B
_________________________________________________________________________________
PROJEKT
ARCHITEKTONICZNO-BUDOWLANY
do
projektu Nr 07-11B
pt.
Inwestor:
Lokalizacja:
Gmina Zdzieszowice
5
Nr projektu 07-11B
_________________________________________________________________________________
OPIS TECHNICZNY
do
projektu Nr 07-11B
pt.
Inwestor:
Lokalizacja:
Gmina Zdzieszowice
6
Nr projektu 07-11B
_________________________________________________________________________________
Spis zawartości:
1.
1.1
1.2
2.
2.1
2.2
3.
3.1
3.2
3.3
4.
5.
6.
7.
8.
Dane ogólne.
Przeznaczenie i program uŜytkowy obiektu
Zestawienie powierzchni i charakterystyczne dane liczbowe
Rozwiązanie architektoniczno-budowlane
Forma i funkcja obiektu
Dostosowanie obiektu do krajobrazu i otaczającej zabudowy
Dane konstrukcyjno-budowlane
Układ konstrukcyjny
Przyjęte załoŜenia do obliczeń konstrukcyjnych
Rozwiązanie budowlane konstrukcyjno-materiałowe
Charakterystyka energetyczna
Charakterystyka ekologiczna
Warunki ochrony przeciwpoŜarowej
Warunki wykonania robót budowlano-montaŜowych
Informacja o sporządzeniu planu BIOS
PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA
-
12
12
12
12
12
12
12
12-13
13
13-15
15
15
15
16
16
-
17-19
Wykaz sporządzonych rysunków:
01 - Projekt zagospodarowania
02 – Rzut poziomy.
03 – Konstrukcja nawierzchni.
7
Nr projektu 07-11B
_________________________________________________________________________________
1. DANE OGÓLNE
1.1
Przeznaczenie i program uŜytkowy obiektu.
Projektowana budowa placu zabaw - skateparku w obrębie niezagospodarowanego
fragmentu działki słuŜyć będzie mieszkańcom do uprawiania zabaw sportowych w oparciu
o rowery BMX mające Pegi na kołach z profesjonalnym wykończeniem w postaci
zaokrąglonych krawędzi, deskorolki i rolki.
1.2
Zestawienie powierzchni oraz charakterystyczne dane liczbowe.
Powierzchnia Skateparku :
- 375,0 m2
Ogółem powierzchnia skateparku i drogi dojazdowej :
- 513,0 m2
2. ROZWIĄZANIA ARCHITEKTONICZNO-BUDOWLANE
2.1
Forma i funkcja obiektu
Projektowany obiekt spełniać będzie funkcje sportowo-rekreacyjne . Nawierzchnia
skateparku będzie miała wymiary określone dla oferowanej przez producenta opcji
wyposaŜenia prestiŜ.
2.2
Dostosowanie obiektu do krajobrazu i otaczającej zabudowy.
Proponowana budowa placu zabaw – skateparku nie spowoduje Ŝadnych zmian w
dostosowaniu istniejącego fragmentu działki do krajobrazu i otaczającej zabudowy, gdyŜ
usytuowana jest w strefie usług sportowych w miejscu aktualnie wykorzystywanym jako
plac zabaw.
3. DANE KONSTRUKCYJNO-BUDOWLANE.
3.1
Układ konstrukcyjny.
Układ konstrukcyjny nawierzchni boiska przyjęto według wytycznych do projektowania
urządzeń sportowych. Obramowanie placu naleŜy wykonać z obrzeŜy betonowych
wibroprasowanych o wymiarach przekroju poprzecznego 8x30cm na ławie betonowej z
oporem. Podbudowe z tłucznia kamiennego gr. 10cm wykonać na warstwie odsączającej
8
Nr projektu 07-11B
_________________________________________________________________________________
gr. 10cm z piasku. Warstwy nawierzchni placu naleŜy wykonać na zagęszczonym i
wyrównanym podłoŜu gruntowym.
Nawierzchnia placu pod urządzenia skateparku oraz drogi dojazdowej powinna składać się
z następujących warstw wymieniając od spodu:
-
podłoŜe naturalne,
-
warstwa odsączająca o grubości 10cm,
-
warstwy tłucznia o frakcji do 32mm o grubości 10cm,
-
wyrównanie podłoŜa mieszanką mineralno-bitumiczna ręcznie rozcielaną ,
-
skropienie podloŜa emulsja aslatową w ilości 0,5kg/m2,
-
nawierzchnia z mieszanek mineralno-bitumicznych asfaltowych o gr. 5cm,
warstwa ścieralna
3.2
Przyjęte załoŜenia do obliczeń konstrukcyjnych.
Wg wytycznych projektowych dla terenowych urządzeń sportowych.
3.3. Rozwiązania budowlane konstrukcyjno-materiałowe.
3.3.1 PodłoŜe naturalne
PodłoŜe
wykorytować
i
wyprofilować
,
w
razie
konieczności
oddzielić
od
warstw
konstrukcyjnych nawierzchni geowłókniną o gęstości 250g/m2. Na tak przygotowanej
powierzchni naleŜy wykonać warstwę odsączającą z piasku gr. 10cm.
Dla drogi dojazdowej do utwardzonego placu zabaw korytowanie i warstwę odsączającą
wykonać analogicznie, ale bez konieczności oddzielenia warstw konstrukcyjnych geowłókniną.
3.3.2
Podbudowa .
Stanowi warstwę nośną nawierzchni i wykonana jest z zagęszczonej warstwy klińca o frakcji
do 32mm gr. 10cm.
3.3.3
UłoŜenie nawierzchni z mieszanek mineralno-bitumicznych, asfaltowych .
W projekcie zaproponowano wyrównanie
mieszanką mineralno-bitumiczną gr. uśrednionej
2cm , ręcznie rozścielaną . Po skropieniu emulsją asfaltową w ilości 0,5kg/m2, wykonanie
nawierzchni z mieszanek mineralno-bitumicznych asfaltowych o grubości 5cm (warstwa
ścieralna). NaleŜy zachować 0,5% spadek nawierzchni asfaltowej dla odprowadzenia wód
opadowych z płyty skateparku.
9
Nr projektu 07-11B
_________________________________________________________________________________
3.3.4 ObrzeŜa wibroprasowane.
ObrzeŜa naleŜy układać na ławie betonowej gr.10cm z betonu B-15 z zewnętrznym oporem.
Ustawienie obrzeŜy o wymiarach przekroju 8x30cm naleŜy wykonać na zaprawie cementowopiaskowej 1-3, której grubość winna wynosić po zagęszczeniu 3cm. UmoŜliwia to niezaleŜne
odkształcanie się obrzeŜy i ławy spowodowane róŜnicami temperatur w róŜnych porach roku i
bezpośrednim nasłonecznieniu. Przy układaniu naleŜy zwrócić uwagę na zachowanie pomiędzy
nimi szczelin dylatacyjnych o optymalnej szerokości 5 mm. Pozostałe warunki techniczne
ustawiania obrzeŜy naleŜy realizować w oparciu o normę BN-64/8845-02 „KrawęŜniki uliczne.
Warunki techniczne ustawiania i odbioru”.
3.3.5
DrenaŜ obwodowy.
W razie konieczności wykonać obwodowy drenaŜ opaskowy z rur PVC śr.80mm perforowanych
układanych na głębokości 0,6-0,7m ze spadkiem 0,5% w kierunku studzienek chłonnych o
średnicy 800mm.
Odprowadzenie wody powierzchniowej z nawierzchni utwardzonej do drenaŜu opaskowego.
1. ObrzeŜe betonowe
2. Nawierzchnia utwardzona
3. Podkład odwadniający
4. Rowek zbiorczy wypełniony Ŝwirem
5. Rura drenarska PVC śr.80mm
lub wykonać drenaŜ obwodowy z kanałów drenaŜowych powierzchniowych ACO z rusztem z blachy
ocynkowanej.
3.3.6
Elementy Skate Parku w opcji PrestiŜ.
W
ramach
oferowanego
wyposaŜenia
skateparku
dla
opcji
PrestiŜ
zakłada
się
zsynchronizowany montaŜ poszczególnych elementów składających się z:
1. Quater pipe o wym. 2,4x2,44x1,0m – szt 1
2. Bank ramp o wym. 3,4x3,66x1,0m – szt 1
10
Nr projektu 07-11B
_________________________________________________________________________________
3. Funbox z disaster boxem o wym. 4,0x2,44x0,35m – 1 szt
4. Grindbox o wym. 3,66x0,5x0,6m – szt 1
5. Piramida o wym. 4,8x4,8x0,9m – szt 1
6. Grindbox o wym. 244x122x0,4m – szt 1
7. Rurka prosta o wym. 2,5x0,08x0,35m – szt 1
Elementy jezdne urządzeń na Bankach i Podestach wykonany będzie z arkuszy wodoodpornego
laminatu wysokociśnieniowego o gr. 6mm, a na Quoterach – element jezdny uzupełniony o spodnią
warstwę sklejki wodoodpornej gr. 9mm. Płyty mocowane śrubami cynkowo-niklowymi, przykręcanymi
na równo z powierzchnia jezdną.
Grinbox będzie wykonany ze sklejki wodoodpornej gr. 18mm i belek podporowych 9x6mm, a na
blatach umocowany laminat wysokociśnieniowy gr. 6mm. Element jezdny przykręcany śrubami typu
Torx z zachowaniem zasad przykręcania na równo z elementem jezdnym.
Urządzenia skateparku winny posiadać umocowane
krawędzie ochronne zgodnie z zaleceniem
dystrybutora, zachowując min. szerokość pasków ochronnych – 4cm i gr. 6mm. Boczne panele gr.
18mm będą wykonane ze sklejki podwójnie laminowanej z łącznikami przykręcanymi na równo z
obiciem.
Wykończenie urządzeń zgodne z zaleceniem dystrybutora tj.:
-
3 mm pokrycie z jednolitej blachy ocynkowanej dla ochrony krawędzi przed
zniszczeniem przy elemencie typu Bank z zachowaniem min.szerokości
blachy – 14cm,
-
grubość blachy na zjazdach – 3mm i szerokości min. 30cm
Dla zachowania optymalnych warunków bezpieczeństwa uŜytkowania urządzenia o wysokości
powyŜej 1m , naleŜy wyposaŜyć w poręcze ochronne, wzdłuŜ tyłu i boków platform mocując je do
ramp przy pomocy śrub.
3.3.7
Sposób budowy a ochrona interesów osób trzecich.
Projektowana budowa placu zabaw w obrębie niezagospodarowanego fragmentu działki nie
narusza interesu osób trzecich w rozumieniu przepisów prawa budowlanego.
4. CHARAKTERYSTYKA ENERGETYCZNA.
Nie dotyczy
5. CHARAKTERYSTYKA EKOLOGICZNA.
Nie dotyczy.
11
Nr projektu 07-11B
_________________________________________________________________________________
6. WARUNKI OCHRONY PRZECIWPOśAROWEJ.
Nie dotyczy.
7. WARUNKI WYKONANIA ROBÓT BUDOWLANO-MONTAśOWYCH.
Wszystkie roboty budowlano-montaŜowe nawierzchni asfaltowej, a takŜe odbiór robót, naleŜy
wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót wydanych na zlecenie
Generalnej Dyrekcji Dróg Publicznych pod kierunkiem osób uprawnionych. Specyfikacje związane z
w/w budową boisk i nawierzchni asfaltowej:
-
D-08.0101-08.01.02 KrawęŜniki,
-
D-05.03.05 Nawierzchnia z mieszanek mineralno-bitumicznych,
-
D-09.01.01 Zieleń drogowa,
Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane aprobaty
techniczne i odpowiadać obowiązującym normom. Urządzenia skateparku powinny być wykonane
według standardów europejskich i obowiązujących norm.
8. INFORMACJA O SPORZĄDZENIU PLANU BIOS.
Dla projektowanej budowy placu zabaw nie zachodzi konieczność sporządzenia planu
bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych
stwarzających zagroŜenie bezpieczeństwa i zdrowia ludzi przy realizacji w/w robót wg
Rozporządzenie Ministra Infrastruktury z dnia 27.08.2002r w sprawie szczegółowego zakresu i
formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót
budowlanych, stwarzających zagroŜenia bezpieczeństwa i zdrowia ludzi.
12
Nr projektu 07-11B
_________________________________________________________________________________
PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA.
1. Część ogólna.
1.1.
Zakres opracowania.
Opracowanie obejmuje plan bezpieczeństwa i ochrony zdrowia oraz szczegółowy
zakres rodzaju robót drogowych stwarzających zagroŜenie bezpieczeństwa i zdrowia ludzi przy
budowie placu zabaw wraz z montaŜem urządzeń rekreacyjno-sportowych w miejscowości
Zdzieszowice /działka nr ew.410/5/.
1.2.
Podstawa opracowania.
Podstawę opracowania stanowi:
-
zlecenie inwestora,
-
Rozporządzenie Ministra Infrastruktury z dnia 27.08.2002r w sprawie szczegółowego
zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu
rodzajów robót budowlanych, stwarzających zagroŜenia bezpieczeństwa i zdrowia ludzi.
2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych etapów.
Zakresem
robót
objęto
wyprofilowanie
podłoŜa
z
ewentualnym
ułoŜeniem
geowłokniny o gęstości 250g/m2, wykonanie warstwy odsączającej z piasku oraz podbudowy
nośnej z tłucznia kamiennego, okrawęŜnikowanie oraz nawierzchni z mieszanek mineralnobitumicznych, asfaltowych gr.5cm na skropionej emulsja asfaltową podłoŜu. Kolejność
realizacji poszczególnych etapów budowy jest ściśle powiązana z technologią wykonania.
Całość prowadzonych robót związanych z placem zabaw kończy montaŜ gotowych urządzeń
skateparku.
3. Wykaz istniejących obiektów podlegających adaptacji lub rozbiórce.
Dla umoŜliwienia wykonania placu zabaw – skateparku konieczny będzie demontaŜ
części istniejących urządzeń usytuowanych w obrębie działki nr 410/5. Urządzenia te maja
konstrukcje stalową i w razie zgody zarządcy placu zabaw na ich ponowne uŜytkowanie ,
naleŜy je nieco przesunąć poza obrys projektowanego skateparku.
4. Wskazanie elementów zagospodarowania działki lub terenu mogących stwarzać
zagroŜenie bezpieczeństwa i zdrowia ludzi.
13
Nr projektu 07-11B
_________________________________________________________________________________
W ramach przedmiotowej inwestycji w obrębie istniejącej działki na czas
prowadzonych robót budowlanych naleŜy wyłączyć z uŜytkowania przynaleŜny plac zabaw dla
dzieci. Teren winien być ogrodzony i zabezpieczony przed dostępem osób postronnych.
W trakcie prowadzonych robót naleŜy przestrzegać obowiązujące warunki BHP i zgodność
prowadzenia prac z obowiązującą sztuką budowlaną.
Zagospodarowanie placu budowy, zgodnie z opracowanym planem, ograniczono do
wyznaczenia miejsc magazynowych. Transport materiałów odbywać się będzie w ramach
utwardzonych nawierzchni na bieŜąco.
5. Informacje dotyczące przewidywanych zagroŜeń podczas realizacji robót
budowlanych, określające skalę i rodzaje zagroŜeń oraz miejsce i czas ich
wystąpienia.
W trakcie realizacji robót
budowlanych zachować szczególna ostroŜność. Zakres
przewidywanego zagroŜenia naleŜy wydłuŜyć do czasu ukończenia całości robót montaŜowych.
6. Informacja
o
wydzieleniu
i
oznakowaniu
miejsca
prowadzenia
robót
budowlanych, stosownie do rodzaju zagroŜenia.
Dla realizacji robót wyznaczyć strefę niebezpieczną
o szerokości nie mniejszej niŜ
6m. W odległości tej naleŜy ustawić bariery lub rozciągnąć linki na wysokości 1,1m
pomalowane odcinkami farbą pomarańczową.
7. Informacja
o
sposobie
prowadzenia
instruktaŜu
pracowników
przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
Przed przystąpieniem do robót budowlanych Kierownik robót winien udzielić
zatrudnionym pracownikom instruktaŜu w zakresie obowiązujących wymagań BHP oraz
określić kolejność prowadzonych czynności wynikających z przyjętej technologii.
7.1. Określenie zasad postępowania w przypadku wystąpienia zagroŜenia.
W razie wystąpienia zagroŜenia Kierownik robót obowiązany jest do zorganizowania
doraźnej pomocy dla poszkodowanych i zabezpieczenia miejsca przed zmiana stanu, jaki
powstał w wyniku katastrofy oraz zawiadomić niezwłocznie właściwy terenowo organ nadzoru
budowlanego, policję, itp.
7.2.
Konieczność
stosowania
przez
pracowników
środków
ochrony
indywidualnej, zabezpieczających przed skutkami zagroŜeń.
W
trakcie
prowadzonych
robót
budowlanych,
zatrudnieni
pracownicy
winni
przestrzegać zasad bezpieczeństwa i higieny pracy oraz posiadać wymagane środki ochrony
indywidualnej jak kaski, rękawice, itp.
14
Nr projektu 07-11B
_________________________________________________________________________________
7.3.
Zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi
przez wyznaczone w tym celu osoby.
Projektowane roboty budowlane pod względem technologicznym nie stanowią
szczególnego zagroŜenia.
8.
Zasady sposobu przechowywania i przemieszczania materiałów, wyrobów,
substancji oraz preparatów niebezpiecznych na terenie budowy.
W trakcie prowadzonej inwestycji nie przewiduje się stosowanie materiałów lub
substancji szczególnie niebezpiecznych. Pozostałe materiały budowlane dowoŜone będą
sukcesywnie na plac budowy w ramach postępu robót z zachowaniem odległości od stałego
stanowiska pracy – 5m i 1m pomiędzy składowanymi stosami materiałów.
9.
Wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym
zapewniających bezpieczną i sprawną komunikację, umoŜliwiającą szybką
ewakuację na wypadek poŜaru, awarii i innych zagroŜeń.
Znikomy zakres robót budowlanych określonych dla projektowanego placu zabaw oraz
znaczna przestrzeń w obrębie istniejącej działki umoŜliwia szybką ewakuację na wypadek
poŜaru, awarii i innych zagroŜeń.
10.
Wskazanie
miejsca
przechowywania
dokumentacji
budowy
oraz
dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych
urządzeń technicznych.
Całość dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej
eksploatacji maszyn przechowywana będzie w miejscu zarządcy obiektu.
15
Nr projektu 07-11B

opis techniczny

Transkrypt

Podobne dokumenty

Załącznik 1 do tematu Po co nam prawo?: LIST

Sławięcice-Monitoring oraz punkt darmowego Internetu Hot-Spot

opis techniczny do kosztorysu inwestorskiego nr 006-061-001

PLAN DNIA - 3-latki - przedszkole mali odkrywcy

Ja niżej podpisana/podpisany PESEL (pole obowiązkowe – wpisz
