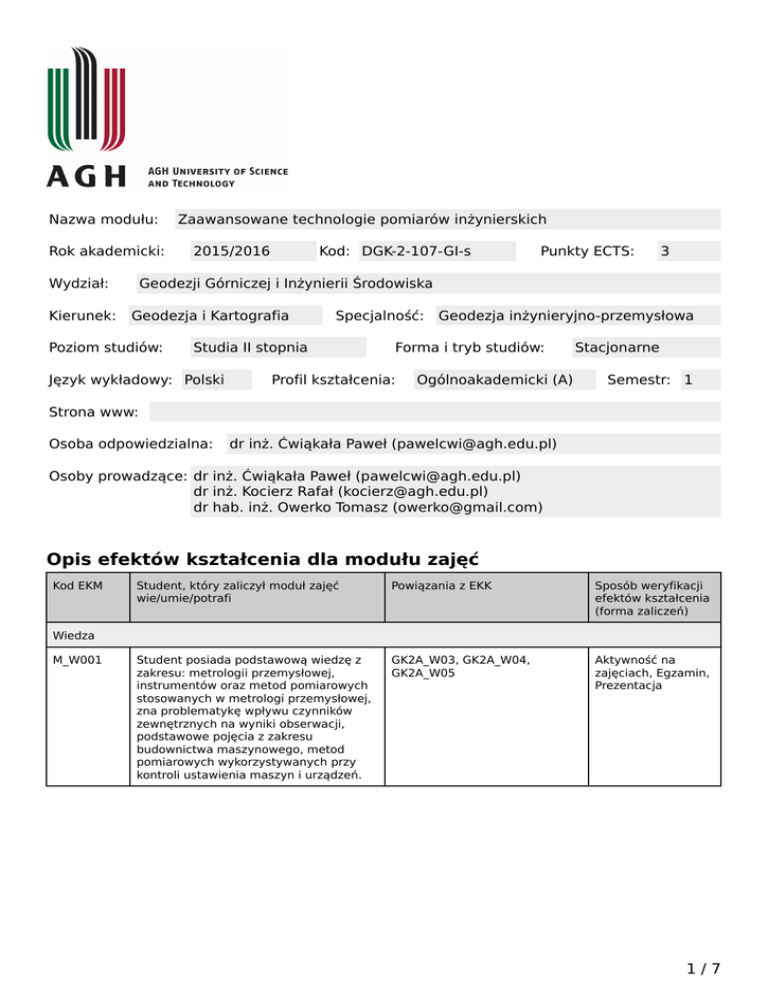

Opis efektów kształcenia dla modułu zajęć

Nazwa modułu:
Rok akademicki:
Wydział:
Kierunek:
Zaawansowane technologie pomiarów inżynierskich
2015/2016
Kod: DGK-2-107-GI-s
Punkty ECTS:
3
Geodezji Górniczej i Inżynierii Środowiska
Geodezja i Kartografia
Poziom studiów:
Specjalność:
Studia II stopnia
Język wykładowy: Polski
Geodezja inżynieryjno-przemysłowa
Forma i tryb studiów:
Profil kształcenia:
Ogólnoakademicki (A)
Stacjonarne
Semestr: 1
Strona www:
Osoba odpowiedzialna:
dr inż. Ćwiąkała Paweł ([email protected])
Osoby prowadzące: dr inż. Ćwiąkała Paweł ([email protected])
dr inż. Kocierz Rafał ([email protected])
dr hab. inż. Owerko Tomasz ([email protected])
Opis efektów kształcenia dla modułu zajęć
Kod EKM
Student, który zaliczył moduł zajęć
wie/umie/potrafi
Powiązania z EKK
Sposób weryfikacji
efektów kształcenia
(forma zaliczeń)
Student posiada podstawową wiedzę z
zakresu: metrologii przemysłowej,
instrumentów oraz metod pomiarowych
stosowanych w metrologi przemysłowej,
zna problematykę wpływu czynników
zewnętrznych na wyniki obserwacji,
podstawowe pojęcia z zakresu
budownictwa maszynowego, metod
pomiarowych wykorzystywanych przy
kontroli ustawienia maszyn i urządzeń.
GK2A_W03, GK2A_W04,
GK2A_W05
Aktywność na
zajęciach, Egzamin,
Prezentacja
Wiedza
M_W001
1/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
M_W002
Student posiada podstawową wiedzę z
zakresu: geodezyjnej obsługi budowy
pieców obrotowych, wyznaczania
przestrzennego położenia osi obrotu
pieca obrotowego oraz obliczania
poprawek rektyfikacyjnych, wyznaczania
deformacji korpusu pieca, możliwości
zastosowania skomputeryzowanych
systemów pomiarowych przy
rozwiązywaniu problemów z zakresu
geodezji inżynieryjno-przemysłowej,
zastosowania czujników fizykalnych w
rozwiązywaniu zagadnień inżynierskich,
pomiarów rzeźby dna zbiorników
wodnych, pomiaru i opracowania danych
pomiarowych ze skaningu laserowego
GK2A_W04, GK2A_W09
Aktywność na
zajęciach, Egzamin,
Projekt
M_U001
Student potrafi: wykorzystać metody
optyczne przy kontroli ustawienia maszyn
i urządzeń, wyznaczać odchyłki kształtu i
położenia z wykorzystaniem
instrumentów elektronicznych,
wyznaczyć przestrzenne położenia osi
obrotu pieca obrotowego wraz z
wyznaczeniem poprawek
rektyfikacyjnych rolek nośnych.
GK2A_U01, GK2A_U03,
GK2A_U04, GK2A_U05,
GK2A_U06, GK2A_U07
Aktywność na
zajęciach, Egzamin,
Projekt
M_U002
Student potrafi: wykonać podstawowe
czynności związane z pomiarami przy
użyciu czujników fizykalnych, skanerów
laserowych, systemów
batymetrycznych.
Student potrafi stworzyć
skomputeryzowany system pomiary w
opraciu o tachimetr elektroniczny lub
niwelator kodowy
GK2A_U01, GK2A_U05,
GK2A_U06, GK2A_U08
Aktywność na
zajęciach, Egzamin,
Projekt
GK2A_K01, GK2A_K02
Aktywność na
zajęciach
Umiejętności
Kompetencje społeczne
M_K001
Student: posiada przygotowanie do
współpracy z mechanikami precyzyjnymi,
potrafi pracować w zespole i wspólnie
rozwiązywać problemy techniczne,
potrafi korzystać z nowoczesnych
technologi pomiarowych, potrafi
przeprowadzić badania literaturowe w
celu znalezienia rozwiązania
postawionych problemów, jest
przygotowany do podjęcia współpracy ze
przedstawicielami innych dziedzin nauk
technicznych.
Matryca efektów kształcenia w odniesieniu do form zajęć
E-learning
Inne
Zajęcia
warsztatowe
Zajęcia
terenowe
Zajęcia
praktyczne
Zajęcia
seminaryjne
Konwersatori
um
Ćwiczenia
projektowe
Ćwiczenia
laboratoryjne
Forma zajęć
Ćwiczenia
audytoryjne
Student, który zaliczył moduł
zajęć wie/umie/potrafi
Wykład
Kod EKM
2/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
Wiedza
M_W001
Student posiada podstawową
wiedzę z zakresu: metrologii
przemysłowej, instrumentów
oraz metod pomiarowych
stosowanych w metrologi
przemysłowej, zna
problematykę wpływu
czynników zewnętrznych na
wyniki obserwacji,
podstawowe pojęcia z zakresu
budownictwa maszynowego,
metod pomiarowych
wykorzystywanych przy
kontroli ustawienia maszyn i
urządzeń.
+
-
-
+
-
-
-
-
-
+
-
M_W002
Student posiada podstawową
wiedzę z zakresu: geodezyjnej
obsługi budowy pieców
obrotowych, wyznaczania
przestrzennego położenia osi
obrotu pieca obrotowego oraz
obliczania poprawek
rektyfikacyjnych, wyznaczania
deformacji korpusu pieca,
możliwości zastosowania
skomputeryzowanych
systemów pomiarowych przy
rozwiązywaniu problemów z
zakresu geodezji inżynieryjnoprzemysłowej, zastosowania
czujników fizykalnych w
rozwiązywaniu zagadnień
inżynierskich, pomiarów
rzeźby dna zbiorników
wodnych, pomiaru i
opracowania danych
pomiarowych ze skaningu
laserowego
+
-
-
+
-
-
-
-
-
+
-
M_U001
Student potrafi: wykorzystać
metody optyczne przy kontroli
ustawienia maszyn i
urządzeń, wyznaczać odchyłki
kształtu i położenia z
wykorzystaniem
instrumentów
elektronicznych, wyznaczyć
przestrzenne położenia osi
obrotu pieca obrotowego wraz
z wyznaczeniem poprawek
rektyfikacyjnych rolek
nośnych.
+
-
-
+
-
-
-
-
-
+
-
M_U002
Student potrafi: wykonać
podstawowe czynności
związane z pomiarami przy
użyciu czujników fizykalnych,
skanerów laserowych,
systemów batymetrycznych.
Student potrafi stworzyć
skomputeryzowany system
pomiary w opraciu o
tachimetr elektroniczny lub
niwelator kodowy
+
-
-
+
-
-
-
-
-
+
-
Umiejętności
3/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
Kompetencje społeczne
M_K001
Student: posiada
przygotowanie do współpracy
z mechanikami precyzyjnymi,
potrafi pracować w zespole i
wspólnie rozwiązywać
problemy techniczne, potrafi
korzystać z nowoczesnych
technologi pomiarowych,
potrafi przeprowadzić badania
literaturowe w celu
znalezienia rozwiązania
postawionych problemów, jest
przygotowany do podjęcia
współpracy ze
przedstawicielami innych
dziedzin nauk technicznych.
+
-
-
+
-
-
-
-
-
+
-
Treść modułu zajęć (program wykładów i pozostałych zajęć)
Wykład
Metrologia przemysłowa
1. Wprowadzenie do metrologi przemysłowej. Pojęcia podstawowe. Omówienie
podstawowych instrumentów wykorzystywanych powszechnie w metrologii
przemysłowej: maszyny wielowspółrzędnościowe, laser trackery.
2. Omówienie możliwości wykorzystania metod i instrumentów geodezyjnych w
metrologii przemysłowej. Wpływ czynników zewnętrznych na wyniki obserwacji.
3. Typowe elementy maszyn i urządzeń mechanicznych.
4. Omówienie warunków geometrycznych oraz metod pomiarowych umożliwiających
ich kontrolę jakościową oraz ilościową (prostopadłość, równoległość, odchyłki osiowe i
promieniowe, płaszczyznowość, prostoliniowość).
Zastosowanie skaningu laserowego do oceny bezpieczeństwa obiektów i konstrukcji inżynierskich
Prace geodezyjne przy budowie i eksploatacji pieców obrotowych
1. Obsługa budowy fundamentów i montażu korpusu.
2. Wyznaczanie przestrzennego położenia osi obrotu pieca w postoju i podczas ruchu
obrotowego, obliczanie poprawek rektyfikacyjnych.
3. Wyznaczanie deformacji korpusu pieca.
Metody automatyzacji czynności pomiarowych - systemy “on-line”
1. Wstęp do systemów sterowania pracą elektronicznych instrumentów geodezyjnych
(tachimetr, niwelator, odbiornik GPS).
2. Opis standardu transmisji danych.
3. Przykłady zastosowań zautomatyzowanych systemów pomiarowych w
zagadnieniach geodezji inżynieryjno-przemysłowej.
Czujniki fizykalne
1. Zasady działania wybranych czujników pomiarowych (czujniki do pomiarów zmian
długości, systemy detekcji wiązki laserowej, pochyłomierze).
2. Metody i algorytmy kalibracji przedstawianych na wykładach urządzeń
pomiarowych.
3. Systemy sterowania i rejestracji wyników pomiarów prowadzonych czujnikami
fizykalnymi.
4. Przykłady wdrożeń systemów pomiarowych opartych na czujnikach fizykalnych.
4/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
Pomiary rzeźby dna rzek i zbiorników wodnych
1.
2.
3.
4.
5.
Budowa rzek.
Rodzaje i typy budowli regulacyjnych.
Metody pomiaru głębokości.
Batymetria.
Metody typu LIDAR.
Geodezyjna obsługa budowy obiektów mostowych
Geodezyjna obsługa budowy obiektów mostowych, geodezyjna inwentaryzacja
powykonawcza. Proce geodezyjne na potrzeby obsługi próbnych obciążeń pali
fundamentowych oraz pomiary geodezyjne na potrzeby badań obiektów mostowych
pod obciążeniem.
Geodezyjna inwentaryzacja rurociągów napowietrzych.
Metody inwentaryzacji rurociągów napowietrznych za pomocą skaningu laserowego.
Modelowanie danych oraz wykrywanie konfliktów z projektami. Elemety inżynierii
odwrotnej.
Ćwiczenia projektowe
Metrologia przemysłowa - ćwiczenia
1. Wykorzystanie autokolimacji wiązek równoległych przy kontroli warunków
równoległości i prostopadłości
2. Wykorzystanie aliniometru optycznego FF-01 przy badaniach warunku
prostoliniowości osi maszyn.
3. Wykorzystanie dalmierza laserowego DISTO oraz elektronicznego czujnika
zegarowego przy wyznaczaniu odchyłek promieniowych wraz z ich interpretacją
geometryczną.
Prace geodezyjne przy budowie i eksploatacji pieców obrotowych
Wyznaczenie przestrzennego kształtu osi obrotu pieca obrotowego i obliczenie
poprawek rektyfikacyjnych rolek nośnych.
Metody automatyzacji czynności pomiarowych - systemy “on-line”
1. Zagadnienia automatycznego sterowania pracą instrumentów pomiarowych na
przykładzie tachimetrów elektronicznych lub niwelatorów.
2. Prezentacja gotowych rozwiązań na przykładzie systemu pomiaru pionowych
zbiorników cylindrycznych lub systemu automatycznego sterowania pracą dwóch
tachimetrów zrobotyzowanych pracujących w systemie IMS.
Czujniki fizykalne
Przeprowadzenie kalibracji i testów dokładności wybranych czujników omawianych w
ramach zajęć wykładowych.
Pomiary rzeźby dna rzek i zbiorników wodnych
Pomiar batymetryczny zbiornika wodnego wraz z opracowaniem wyników uzyskanych
w terenie.
Geodezyjna obsługa budowy obiektów mostowych
Projektowanie i obsługa pomiarów geodezyjnych z zakresu budowy obiektów
mostowych w aspekcie rozwiązywania podstawowych zagadnień inzynierskich.
Geodezyjna inwentaryzacja rurociągów napowietrzych.
Pomiar i opracowanie danych pomiarowych pochodzących ze skaningu laserowego
rurociągu napowietrznego.
Zastosowanie skaningu laserowego do oceny bezpieczeństwa obiektów i konstrukcji inżynierskich
5/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
Sprawdzanie warunków geometrycznych oraz modelowanie
układu nośnego obiektu wieżowego lub/i mostowego
Inne
Wycieczka terenowa do wybranego zakładu przemysłowego
Zapoznanie studentów ze specyfiką prowadzenia prac geodezyjnych na terenie
wybranego zakładu przemysłowego
Sposób obliczania oceny końcowej
OK=0,6OE+0,4L
gdzie:
OK – Ocena Końcowa
OE – Ocena z Egzaminu
OL – Ocena z Projektów
Warunki uzyskania oceny z ćwiczeń projektowych:
Zaliczenie przez prowadzącego dane zajęcia (temat) na podstawie:
- Obecności i/lub,
- Projektu z zajęć.
Dopuszczalna jest nieobecność na 2 zajęciach.
W przypadku nieobecności na zajęciach nieobecność musi zostać nadrobiona w sposób uzgodniony z
prowadzącym dany temat (odrobienie zajęć w innym terminie, projekt, referat).
Ocena z projektów obliczana jest jako średnia arytmetyczna ocen z projektów.
Student może dwukrotnie przystąpić do poprawkowego zaliczania zajęć laboratoryjnych i projektowych.
Z prawa tego może skorzystać student, który uczestniczył w zajęciach obowiązkowych, tj. opuścił nie
więcej niż 20% zajęć bez usprawiedliwienia. O dopuszczeniu studenta do zaliczenia poprawkowego
decyduje prowadzący zajęcia, który ustala terminy i zasady zaliczeń w terminach poprawkowych.
Wymagania wstępne i dodatkowe
Ukończone studia inżynierskie na kierunku Geodezja i Kartografia
Zalecana literatura i pomoce naukowe
1. Wojciech Janusz – Obsługa Geodezyjna Budowli i Konstrukcji. Wydanie drugie, uzupełnione.
Państwowe Przedsiębiorstwo Wydawnictw Kartograficznych. Warszawa 1975
2. Jan Gocał – Metody i instrumenty geodezyjne w precyzyjnych pomiarach maszyn i urządzeń
mechanicznych. Wydawnictwa AGH. ISSN 0239-6114. Kraków 1993.
3. Józef Czaja – Geodezja inżynieryjno-przemysłowa. Zbiór przykładów i zadań. Część druga. Wydanie
czwarte uzupełnione. Wydawnictwa AGH. ISSN 0239-6114. Kraków 1992
4. Franciszek Rola – Geodezja inżynieryjno-przemysłowa. Wykłady. Część I. Wydanie drugie zmienione.
Wydawnictwa AGH. ISSN 0239-6114. Kraków 1985.
5. Praca zbiorowa: Geodezja inżynieryjna. Tom I. Państwowe Przedsiębiorstwo Wydawnictw
Kartograficznych. Warszawa 1994.
6. Jan Gocał – Geodezja inżynieryjno-przemysłowa część 3. Wydawnictwa AGH ISBN: 978-83-7464-3276. Kraków 2010.
7. Praca zbiorowa pod red. J.Piotrowskiego – Pomiary. Czujniki pomiarowe wybranych wielkości
fizycznych i składu chemicznego. Wydawnictwa Naukowo-Techniczne WNT. ISBN 978-83-204-3468-2.
Warszawa 2009.
8. Janusz Piotrowski – Podstawy miernictwa. Wydawnictwa Naukowo-Techniczne WNT. ISBN 83-2042724-X. Warszawa 2002.
9. A. Gajek, Z. Juda – Czujniki. Wydawnictwa Komunikacji i Łączności, Warszawa 2009.
10. M.Miłek – Metrologia Elektryczna Wielkości Nieelektrycznych. Oficyna Wydawnicza Uniwersytetu
Zielonogórskiego, Zielona Góra 2006
Publikacje naukowe osób prowadzących zajęcia związane z tematyką modułu
1. Determination of displacement and vibrations of engineering structures using ground-based radar
interferometry / Jan GOCAŁ, Łukasz ORTYL, Tomasz OWERKO, Przemysław KURAS, Rafał KOCIERZ,
Paweł ĆWIĄKAŁA, Edyta PUNIACH, Olga SUKTA, Adam BAŁUT. — Kraków : Wydawnictwa AGH, 2013.
6/7
Karta modułu - Zaawansowane technologie pomiarów inżynierskich
— 264, [1] s.. — (AGH University of Science and Technology Press ; KU 0521). — Bibliogr. s.
257–[265], Summ.. — ISBN: 978-83-7464-645-1. — Publikacja dostępna również w formie
elektronicznej: {http://winntbg.bg.agh.edu.pl/skrypty4/0552/determination.pdf}
2. Determination the accuracy of TELPOD SVP 45 resistive sensors as tools for measuring the relative
displacement of points — Ocena dokładności czujników opornościowych grupy TELPOD SVP 45 jako
narzędzi do pomiarów odkształceń / Paweł ĆWIĄKAŁA, Tomasz OWERKO // Geomatics and
Environmental Engineering ; ISSN 1898-1135. — Tytuł poprz.: Geodezja oraz Inżynieria Środowiska.
— 2012 vol. 6 no. 3, s. 25–33. — Bibliogr. s. 33, Summ., Streszcz.. — tekst:
http://journals.bg.agh.edu.pl/GEOMATICS/2012.6.3/geom.2012.6.3.25.pdf
3. Determining the suitability of MEMS inclination sensors for measuring deformation in mining areas /
Paweł ĆWIĄKAŁA // W: SGEM2013 : GeoConference on Informatics, geoinformatics and remote
sensing : 13\textsuperscript{th} international multidisciplinary scientific geoconference : 16–22, June,
2013, Albena, Bulgaria : conference proceedings. vol. 2, Geodesy and mine surveying ;
Photogrammetry and remote sensing. — Sofia : STEF92 Technology Ltd., cop. 2013. — (International
Multidisciplinary Scientific GeoConference SGEM ; ISSN 1314-2704). — ISBN: 978-619-7105-01-8. —
S. 127–134. — Bibliogr. s. 133–134, Abstr.
4. Integracja technologii geodezyjnych na przykładzie pomiarów batymetrycznych — Geodesic
technology integration on the example of bathymetric measurement / Tomasz OWERKO, Łukasz
ORTYL, Anita KWARTNIK-PRUC, Paweł ĆWIĄKAŁA // Infrastruktura i Ekologia Terenów Wiejskich =
Infrastructure and Ecology of Rural Areas / Polska Akademia Nauk. Oddział w Krakowie. Komisja
Technicznej Infrastruktury Wsi ; ISSN 1732-5587. — 2011 nr 4, s. 21–29. — Bibliogr. s. 29, Streszcz.,
Summ.
5. Advantages of radar interferometry for assessment of dynamic deformation of bridge : abstract / P.
KURAS, T. OWERKO, Ł. ORTYL, R. KOCIERZ, O. SUKTA, S. Pradelok // W: Bridge maintenance, safety,
management, resilience and sustainability : proceedings of the sixth international conference :
Stresa, Italy, 8–12 July 2012 / eds. Fabio Biondini, Dan M. Frangopol. — Boca Raton ; [etc.] : CRC
Press, cop. 2012. — ISBN: 978-0-415-62124-3. — S. 197. — Bibliogr. s. 197. — Pełny tekst na
dołączonym CD-ROMie. — S. 885–891. — Wymagania systemowe: Adobe Acrobat Reader ; napęd
CD-ROM. — Bibliogr. s. 890–891, Abstr.
6. Automatyzacja procesu pomiaru objętości zbiorników cylindrycznych w oparciu o normę ISO-7507 —
The automation of cylindrical tank volume measurement process based on ISO-7507 standard / Rafał
KOCIERZ // Archiwum Fotogrametrii, Kartografii i Teledetekcji = Archives of Photogrammetry,
Cartography and Remote Sensing ; ISSN 2083-2214. — 2009 vol. 19 s. 201–212. — Bibliogr. s. 212,
Streszcz., Summ. — ISBN 978-83-61576-09-9
Informacje dodatkowe
Podstawowym terminem uzyskania zaliczenia jest koniec zajęć w danym semestrze.
Student może dwukrotnie przystąpić do poprawkowego zaliczenia zajęć. Z prawa tego może skorzystać
student, który uczestniczył w zajęciach obowiązkowych, tj. opuścił nie więcej niż 20% zajęć bez
usprawiedliwienia. Prowadzący zajęcia ustala terminy i zasady zaliczeń w terminach poprawkowych.
Nakład pracy studenta (bilans punktów ECTS)
Forma aktywności studenta
Obciążenie
studenta
Egzamin lub kolokwium zaliczeniowe
2 godz
Udział w wykładach
28 godz
Udział w ćwiczeniach projektowych
28 godz
Samodzielne studiowanie tematyki zajęć
8 godz
Przygotowanie sprawozdania, pracy pisemnej, prezentacji, itp.
10 godz
Udział w zajęciach terenowych
5 godz
Sumaryczne obciążenie pracą studenta
81 godz
Punkty ECTS za moduł
3 ECTS
7/7
