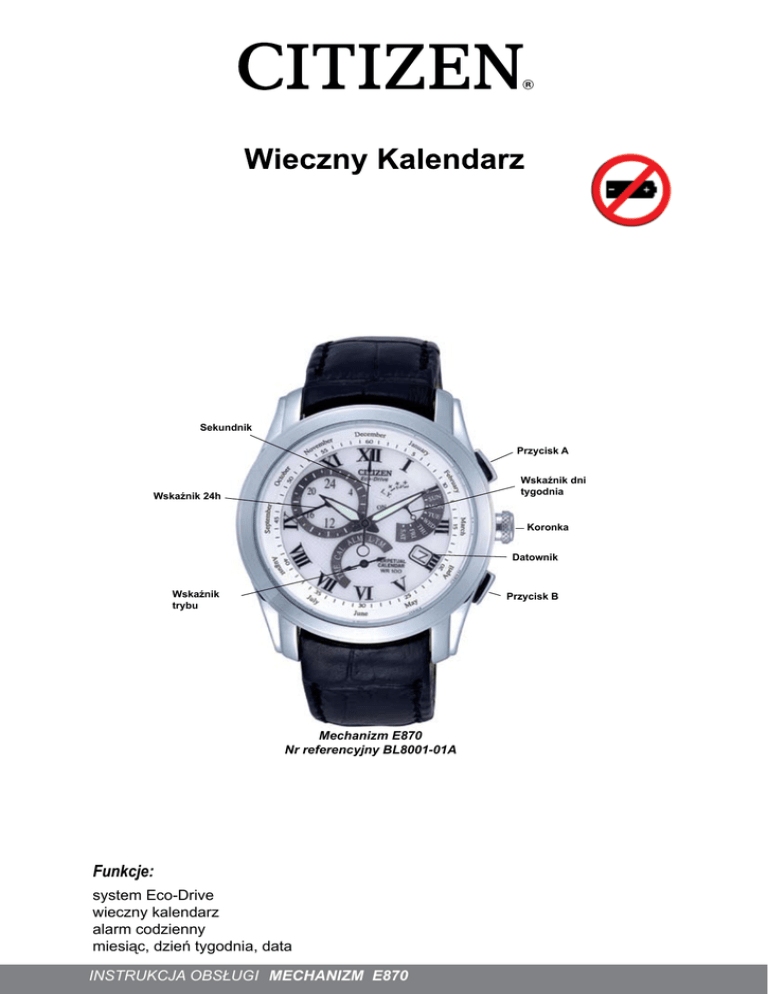

1110-CITIZEN E870

Sekundnik
Przycisk A
Wskaźnik dni
tygodnia
Wskaźnik 24h
Koronka
Datownik
Wskaźnik
trybu
Przycisk B
Mechanizm E870
Nr referencyjny BL8001-01A
Funkcje:
system Eco-Drive
wieczny kalendarz
alarm codzienny
miesiąc, dzień tygodnia, data
INSTRUKCJA OBSŁUGI MECHANIZM E870
MECHANIZM
E870
USTAWIENIE PODSTAWOWE (Pozycja 0)
• Upewnij się, że sekundnik porusza się w odstępach 1-sekundowych. W przeciwnym wypadku należy naładować baterię.
Czas ładowania baterii to około 4,5 godziny przy świetle słonecznym. Pozostałe czasy ładowania znajdują się w tabeli w rozdziale 3.
• Odciągnij koronkę do pozycji 1, sekundnik ustawi się w pozycji 30 sekund.
• Obracaj koronkę aby przejść do trybu czasu lokalnego „L-TM”.
• Przywróć koronkę do pozycji podstawowej.
• Naciśnij i przytrzymaj przez minimum 10 sekund przycisk A; zwolnij przycisk, kiedy wszystkie wskazówki zaczną poruszać się ku
swoim pozycjom podstawowym. Ustawienie podstawowe jest prawidłowe, jeżeli wskazówki zatrzymają się na pozycjach:
wskaźnik 24h na godzinie 24:00; wskazówki godziny, minut oraz sekund na godzinie 12:00; wskaźnik dnia tygodnia w pozycji SUN;
datownik – 1. Jeżeli wskazówki nie ustawią się na swoich poprawnych pozycjach podstawowych należy wykonać następujące
operacje:
• Odciągnij koronkę do pozycji 2.
• Obracaj koronkę w prawo aby ustawić sekundnik na godzinie 12:00. Szybki obrót koronką, o co najmniej 2 pozycje, spowoduje
ciągły ruch wskazówki. Aby ją zatrzymać przekręć koronkę w lewo lub w prawo o jedną pozycję.
Sekundnik wykona jeden pełen obrót (60 sekund) i zatrzyma się automatycznie, o ile wcześniej nie zostanie ręcznie zatrzymany.
• Naciśnij przycisk A, wskazówka minut przesunie się o 5 minut do przodu i w tył.
• Obracaj w prawo lub w lewo koronkę aby ustawić wskazówkę na godzinie 12:00. Szybki obrót koronką, o co najmniej 2 pozycje,
spowoduje ciągły ruch wskazówki. Aby ją zatrzymać przekręć koronkę w lewo lub w prawo o jedną pozycję.
• Naciśnij przycisk A, wskaźnik dnia tygodnia przesunie się do przodu i w tył.
• Obracaj koronkę w prawo lub w lewo aby ustawić dzień tygodnia na „SUN”, a datę na 1.
Uwaga: najpierw należy ustawić datę na 1, a następnie dzień tygodnia na „SUN”. Co 4 obroty wskaźnika dnia tygodnia data
przestawia się o jeden dzień do przodu.
• Przywróć koronkę do pozycji podstawowej.
• Naciśnij przycisk A, ustawianie pozycji podstawowej zostało ukończone.
ZMIANA TRYBU
• Odciągnij koronkę do pozycji 1.
• Obracaj koronkę aby zmienić tryb. Sekwencja zmiany trybów: TME/czas, CAL/kalendarz, ALM/alarm, L-TM/czas lokalny.
USTAWIANIE CZASU
• Odciągnij koronkę do pozycji 1.
• Obracaj koronkę aby przejść do trybu czasu „TME”.
• Odciągnij koronkę do pozycji 2. Sekundnik ustawi się na godzinie 12:00.
• Obracaj koronkę w prawo lub w lewo aby ustawić aktualny czas. Szybki obrót koronką, o co najmniej 2 pozycje, spowoduje ciągły
ruch wskazówek. Aby je zatrzymać przekręć koronkę w lewo lub w prawo o jedną pozycję. Przy ustawianiu czasu należy zwrócić
uwagę na poprawne ustawienie wskaźnika 24h.
• Przywróć koronkę do pozycji podstawowej.
USTAWIANIE DATY
• Odciągnij koronkę do pozycji 1.
• Obracaj koronkę aby przejść do trybu kalendarza „CAL”.
• Odciągnij koronkę do pozycji 2. Sekundnik ustawia się w odpowiedniej pozycji wskazując miesiąc (np. na godzinie 2:00 dla lutego).
Wskaźnik dni tygodnia ustawia się w odpowiedniej pozycji wskazując rok przestępny (LY) lub ilość lat od ostatniego roku
przestępnego.
• Obracaj koronkę w prawo lub w lewo aby ustawić rok.
• Naciśnij przycisk A, sekundnik wykona jeden pełny obrót.
• Obracaj koronkę w prawo aby ustawić miesiąc.
• Naciśnij przycisk A, wskaźnik dni tygodnia ustawi się w odpowiedniej pozycji wskazując dzień tygodnia.
• Obracaj koronkę w prawo lub w lewo aby ustawić datę. Obrót koronki o jeden stopień powoduje 4 pełne obroty wskaźnika dni
tygodnia i przestawienie daty o 1 dzień.
• Naciśnij przycisk A, wskaźnik dni tygodnia przesunie się do przodu i w tył.
• Obracaj koronkę w prawo lub w lewo aby ustawić dzień tygodnia.
• Naciśnij przycisk A aby wskaźnik dni tygodnia pokazywał ustawiony rok.
• Przywróć koronkę do pozycji podstawowej.
MECHANIZM E870 INSTRUKCJA OBSŁUGI
USTAWIANIE ALARMU
• Odciągnij koronkę do pozycji 1.
• Obracaj koronkę aby przejść do trybu alarmu „ALM”.
• Odciągnij koronkę do pozycji 2. Wskazówki godziny i minut ustawią się w pozycji poprzednio ustawionego czasu alarmu. Wskaźnik
dni tygodnia ustawi się w pozycji ON lub OFF (włączony lub wyłączony).
• Obracaj koronkę w prawo lub w lewo aby ustawić alarm. Szybki obrót koronką, o co najmniej 2 pozycje, spowoduje ciągły ruch
wskazówek. Aby je zatrzymać przekręć koronkę w lewo lub w prawo o jedną pozycję.
Przy ustawianiu alarmu należy zwrócić uwagę na poprawne ustawienie wskaźnika 24h.
• Naciśnij przycisk B aby włączyć lub wyłączyć alarm (wskaźnik dni tygodnia na ON lub OFF).
• Przywróć koronkę do pozycji podstawowej.
USTAWIANIE CZASU LOKALNEGO
• Odciągnij koronkę do pozycji 1.
• Obracaj koronkę aby przejść do trybu czasu lokalnego „L-TM”.
• Odciągnij koronkę do pozycji 2. Wskazówki godziny i minut ustawią się w pozycji poprzednio ustawionego czasu lokalnego.
• Obracaj koronkę w prawo lub w lewo aby ustawić czas lokalny. Obrót koronką o jeden stopień powoduje przestawienie czasu
lokalnego o godzinę. Szybki obrót koronką, o co najmniej 2 pozycje, spowoduje ciągły ruch wskazówek. Aby je zatrzymać przekręć
koronkę w lewo lub w prawo o jedną pozycję. Przy ustawianiu czasu lokalnego należy zwrócić uwagę na poprawne ustawienie
wskaźnika 24h.
• Przywróć koronkę do pozycji podstawowej.
TRYB OSZCZĘDNEGO ZUŻYCIA ENERGII
• Jeżeli zegarek znajduje się w ciemnym miejscu przez ponad 30 minut, sekundnik ustawia się na godzinie 12:00. Wskazówki godziny
i minut działają dalej.
• Sekundnik ruszy, kiedy zegarek zostanie poddany działaniu światła.
KOMUNIKATY OSTRZEGAWCZE
• Sekundnik porusza się w odstępach 2-sekundowych: Należy naładować baterię poddając zegarek działaniu światła.
• Sekundnik ustawił się na godzinie 12:00, wskazówki godzinowa i minutowa stanęły. Sekundnik ruszy, gdy zegarek zostanie
wystarczająco naładowany.
CZASY ŁADOWANIA
Jeżeli zegarek stanął, czas ładowania baterii do momentu, gdy sekundnik porusza się co 1 sekundę, wynosi:
oświetlenie wewnętrzne pomieszczenia (natężenie oświetlenia 500 lux) = 100 h,
świetlówka (moc 30 wat, odstęp 20 cm) = 45 h,
światło słoneczne (na zewnątrz) = 4,5 h.
Bateria jest zawsze wystarczająco naładowana, jeżeli zegarek jest noszony na ręku lub został odłożony w oświetlone miejsce.
Zegarek w pełni naładowany ma zapas energii na 18 miesięcy działania w ciemności.
INSTRUKCJA OBSŁUGI MECHANIZM E870
