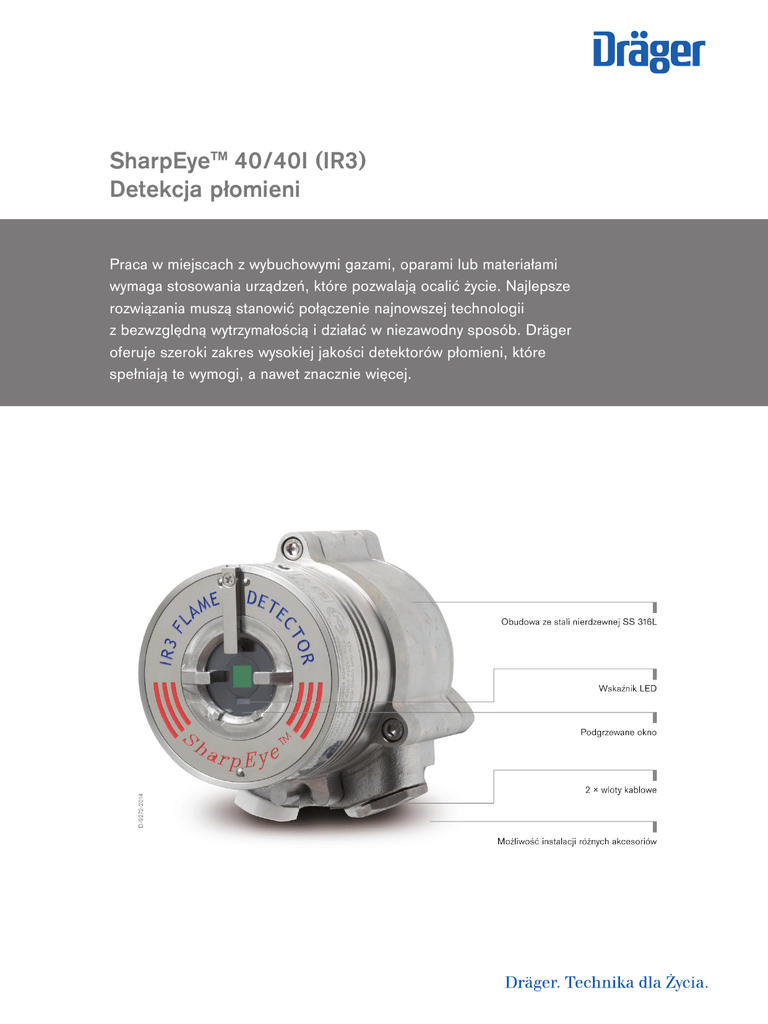

SharpEye™ 40/40I (IR3)

SharpEye™ 40/40I (IR3)
Detekcja płomieni
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi, a nawet znacznie więcej.
02 | SharpEye™ 40/40I (IR3)
Zalety
Doskonała wydajność
Nowy detektor SharpEye™ 40/40I oferowany przez Dräger to połączenie wyjątkowej niezawodności
z wytrzymałą konstrukcją i łatwą obsługą. Jego konfiguracja umożliwia pracę w zakresie wielu widm i opiera się
na trzech pasmach IR (IR3). Urządzenie może szybko wykrywać i sygnalizować pożary paliwa i gazu na dużych
obszarach. To połączenie wysokiego stopnia elastyczności obsługi i kompatybilności z innymi systemami
i interfejsami sprawia, iż detektor doskonale nadaje się do licznych zastosowań.
Odporność na fałszywe alarmy
Dzięki detektorowi 40/40I użytkownik może mieć pewność, że niepożądane alarmy powodowane na przykład
przez urządzenia do obróbki na gorąco, emisje gorącego CO2 i odbłyski na wylotach kominów nie będą już
stanowić problemu. Wybór czułości eliminuje detekcję międzystrefową.
Solidny i wytrzymały
Jako urządzenie odporne na działanie czynników atmosferycznych, już dostępny na rynku detektor 40/40I
został specjalnie zaprojektowany do tego, aby pracować bezproblemowo w różnych warunkach. Nowe funkcje
takie, jak podgrzewane okno, skutecznie eliminują problemy z oblodzeniem i skraplaniem. Poza wieloma innymi
innowacyjnymi funkcjami urządzenie posiada dopuszczenia transportowe DNV i MED.
Nic nie pozostanie niezauważone
Detektor 40/40I gwarantuje szybkie i dokładne wykrywanie płomieni. Przy średnim czasie bezawaryjnej pracy
wynoszącym 150 000 godzin i możliwości wykrywania pożarów benzyny o powierzchni 0,1 m2 z odległości 65 m
w czasie krótszym niż 5 sekund daje użytkownikom pewność, że bezpieczeństwo pracy i pracowników będą
w najlepszych rękach.
Niezawodność
Bezpieczeństwo działania to koncepcja sprawdzająca się dla wszystkich sektorów przemysłu. Jest
fundamentalnym czynnikiem umożliwiającym zastosowanie skomplikowanej technologii w systemach związanych
z bezpieczeństwem. To gwarantuje, że systemy związane z bezpieczeństwem będą oferować obniżenie ryzyka,
a przez to odpowiedni poziom bezpieczeństwa dla sprzętu. Seria detektorów płomienia SharpEye™ 40/40
charakteryzuje się wysokim poziomem niezawodności i jest zgodna z wymogami nienaruszalności
bezpieczeństwa IEC 61508 na poziomie SIL 2.
Automatyczne i ręczne testy optyki (BIT)
Automatyczne kontrole układów elektronicznych i optycznych detektora zwiększają niezawodność. Dodatkowo
test można uruchomić ręcznie w dowolnym momencie.
SharpEye™ 40/40I (IR3) | 03
Zalety
Dobrze widoczna dioda stanu LED
Trójkolorowa dioda LED umieszczona z przodu detektora jest dobrze widoczna dla osób pracujących w jego
pobliżu. Zielony kolor oznacza zwykłą pracę; żółty kolor oznacza usterkę, a czerwony wskazuje obecność ognia.
Prosta instalacja i uruchamianie
Instalacja jest prosta! Detektor instaluje się łatwo przy użyciu przechylnego elementu mocującego ze stali
szlachetnej, który umożliwia obracanie detektora w zakresie do 60° we wszystkich kierunkach i nakierowanie
go na potencjalne źródło pożaru.
SharpEye™ 40/40I oferuje:
‒ Praca w wielu widmach – wykrywanie na dużą odległość i wysoka odporność na fałszywe alarmy
‒ Zaawansowane przetwarzanie cyfrowe dynamicznej charakterystyki ognia (migotanie, korelacja progu
i współczynnika)
‒ Wybór czułości – aby wyeliminować detekcję międzystrefową
‒ Wbudowany test automatyczny i ręczny (BIT) – aby zapewnić ciągłą i niezawodną pracę
‒ Podgrzewane okno – odpowiednie do pracy w trudnych warunkach pogodowych (śnieg, lód, skraplanie)
‒ Liczne opcje wyjść zapewniające maksymalną elastyczność i kompatybilność
‒ 3 przekaźniki: alarmy, usterki i pomocniczy
‒ 0 – 20 mA (stopniowe)
‒ Protokół HART do konserwacji i zarządzania
‒ Złącze RS485, kompatybilne z Modbus
‒ Dopuszczenie do poziomu nienaruszalności bezpieczeństwa 2 (SIL 2 – TÜV)
‒ Dopuszczenia umożliwiające zastosowanie w strefach zagrożonych wybuchem na całym świecie:
ATEX, IECEx, FM/FMC, CSA
‒ Przetestowana wydajność z produktami innych firm: EN54-10 (VdS), FM3260
Dopuszczenie morskie:
‒ Dopuszczenie typu DNV
‒ Dopuszczenie MED-B i MED-D (symbol koła), wydane przez DNV
04 | SharpEye™ 40/40I (IR3)
Akcesoria
D-2320-2014
Symulator płomieni 40/40 I (IR3)
Symulator płomieni SharpEye™ IR3 40/40 – IR3 został specjalnie
zaprojektowany do użytku z detektorami płomienia SharpEye™.
Symulator płomieni emituje promieniowanie IR w unikatowej sekwencji
odpowiadającej płomieniom i rozpoznawanej przez detektor jako
płomienie. Dzięki temu detektory można testować w symulowanych
warunkach pożarowych bez związanego z tym zagrożenia ze strony
otwartego płomienia. Dostępny jest opcjonalny kolimator wiązki IR3,
zaprojektowany specjalnie do wykonywania serii rozszerzonych testów.
Osłona pogodowa detektora płomienia
D-2317-2014
Osłona pogodowa chroni detektor przed różnymi warunkami
pogodowymi takimi, jak śnieg i deszcz.
Osłona powietrzna SharpEye™ 40/40
D-5526-2014
Specjalna osłona powietrzna zaprojektowana dla optycznych
detektorów płomienia SharpEye™ umożliwia ich instalację w ciężkich
warunkach otoczenia, w których mogą być narażone na kontakt
z oparami oleju, piaskiem, pyłem i innymi cząstkami stałymi.
SharpEye™ 40/40I (IR3) | 05
Powiązane produkty
SharpEye™ 40/40M (Multi IR)
D-9271-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
SharpEye™ 40/40R (IR)
D-9306-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
SharpEye™ 40/40U-UB (UV)
D-9307-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
SharpEye™ 40/40UFL (UV/IR)
D-9288-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
06 | SharpEye™ 40/40I (IR3)
Powiązane produkty
SharpEye™ 40/40L-LB (UV/IR)
D-9289-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
SharpEye™ 40/40L4-L4B (UV/IR)
D-9289-2014
Praca w miejscach z wybuchowymi gazami, oparami lub materiałami
wymaga stosowania urządzeń, które pozwalają ocalić życie. Najlepsze
rozwiązania muszą stanowić połączenie najnowszej technologii
z bezwzględną wytrzymałością i działać w niezawodny sposób. Dräger
oferuje szeroki zakres wysokiej jakości detektorów płomieni, które
spełniają te wymogi.
SharpEye™ 40/40I (IR3) | 07
Dane techniczne
Typ
Detektor płomienia IR odporny na wybuchy do wykrywania pożarów na bazie
węglowodorów
Wrażliwość widmowa
Trzy pasma IR 2 do 5 μm
Wydajność pomiarów
Pole widzenia
poziomo 100°; pionowo 95°
Czas reakcji
zazwyczaj 5 sekund
Zakresy czułości
4 zakresy czułości dla pożarów
n-heptanu o powierzchni 0,1 m2
z odległości od 15 m do 65 m
Zakres wykrywania
(po ustawieniu najwyższej
czułości dla płomienia
Paliwo
m
n-heptan / benzyna
65
Olej napędowy / JP5 / nafta
45
o powierzchni 0,1 m2)
Etanol 95 %
40
Metanol
35
IPA (alkohol izopropylowy)
40
Metan / LPG*
45
Granulki polipropylenowe
35
Papier biurowy
25
*słup ognia o wysokości 0,75 m i szerokości 0,25 m
Dane elektryczne
Sygnały wyjścia
0 – 20 mA (stopniowe), HART®
Sygnał awarii
0 + 1 mA
Sygnał awarii BIT
2 mA ±10 %
Sygnał normalny
4 mA ±10 %
Sygnał ostrzegawczy
16 mA ±5 %
Sygnał alarmowy
20 mA ±5 %
Przekaźniki
Alarm, awaria i pomocniczy
Styki bezwoltowe SPST klasy 2 A dla 30 VDC
RS485
Łącze komunikacyjne kompatybilne z Modbus
Zasilanie
Znamionowe 24 VDC (18 – 32 VDC)
Zużycie energii
Tryb gotowości: maks. 90 mA (110 mA z podgrzewanym oknem)
Alarm: maks. 130 mA (160 mA z podgrzewanym oknem)
Warunki środowiskowe
Temperatura
od -55 do +75 °C (praca)
od -55 do +85 °C (opcja i przechowywanie)
Wilgotność
Do 95 % bez kondensacji
(wytrzymuje do 100 % wilgotn. wzgl. przez krótkie okresy)
Obudowa
Materiał
Stal nierdzewna SS 316L
Opcje materiału (dostępne tylko z wersjami z dopuszczeniem
ATEX)
Aluminium bez miedzi do ciężkich zastosowań, wykończenie
w czerwonej emalii epoksydowej
Gwint łączący
2 x 3/4" – 14 NPT lub 2 x M25 x 1,5 mm
Waga
Detektor SS 316L 2,8 kg / aluminium 1,3 kg
Przechylny element mocujący 1,0 kg
Wymiary detektora
101,6 x 117 x 157 mm
Stopień ochrony
IP66 i IP67, NEMA 250 6P
Dopuszczenia
ATEX i IECEx
Ex II 2 G D
Ex d e IIC T5 Gb
Ex d e IIC T4 Gb
Ex tb IIIC T96 °C Db
Ex tb IIIC T106 °C Db
08 | SharpEye™ 40/40I (IR3)
Dane techniczne
(-55 °C ≤ Ta ≤ +75 °C)
(-55 °C ≤ Ta ≤ +85 °C)
FM/FMC/CSA
Klasa I, Dział 1, Grupy B, C i D
Klasa II/III Dział 1, Grupy E, F & G
Poziom nienaruszalności bezpieczeństwa
Certyfikat SIL2 przyznany przez TÜV (EN61508)
Wydajność
EN54-10 (VdS)
FM3260
Zastosowania morskie
Dopuszczenie typu DNV i ABS
Dopuszczenie MED-B i MED-D (symbol koła), wydane przez DNV
Oznaczenie CE
Ochrona EMI/RFI wg EN61326-3 i EN61000-6-3
Informacje zamówieniowe
Informacje zamówieniowe SharpEye™ 40/40I (IR3)
Detektor płomienia 40/40I-112SF – IR3
68 13 170
Detektor płomienia 40/40I-211SF – IR3
68 13 171
Detektor płomienia 40/40I-212SF – IR3
68 13 172
Detektor płomienia 40/40I-222SF – IR3
68 13 457
Detektor płomienia 40/40I-311SF – IR3
68 13 173
Detektor płomienia 40/40I-111SC – IR3
68 13 174
Detektor płomienia 40/40I-211SC – IR3
68 13 175
Detektor płomienia 40/40I-212SC – IR3
68 13 176
Detektor płomienia 40/40I-311SC – IR3
68 13 177
Detektor płomienia 40/40I-111AC – IR3
68 13 178
Detektor płomienia 40/40I-121AC – IR3
68 13 566
Detektor płomienia 40/40I-211AC – IR3
68 13 179
Detektor płomienia 40/40I-212AC – IR3
68 13 180
Detektor płomienia 40/40I-221SC – IR3
68 13 422
Detektor płomienia 40/40I-222SC – IR3
68 13 421
Detektor płomienia 40/40I-221AC – IR3
68 13 423
Na życzenie dostępne inne wersje
Akcesoria do SharpEye™ 40/40I (IR3)
Osłona pogodowa detektora płomienia (SS)
68 13 189
Osłona pogodowa detektora płomienia (ABS)
68 13 190
Przechylny element mocujący detektor płomienia (SS)
68 13 191
Symulator płomieni 40/40 – IR3
68 13 192
Symulator płomieni FS-1100
68 13 461
Kolimator wiązki IR3
68 13 195
Diagnostyczny zestaw Mini-Laptop
68 13 319
Zestaw przejściówek USB / RS485, z SW
68 13 320
Wskaźnik laserowy SharpEye™
68 13 321
Osłona powietrzna SharpEye™ 40/40
68 51 603
Zestaw do montażu kanałowego SharpEye™ 40/40
68 13 459
Montaż na wysięgniku (trzpień U) 2" – (SS)
68 13 322
Montaż na wysięgniku (trzpień U) 3" – (SS)
68 13 323
SharpEye™ jest zastrzeżonym znakiem towarowym firmy Spectrex Inc.
SharpEye™ 40/40I (IR3) | 09
Notatki
90 45 944 | 16.01-4 | Communications & Sales Marketing | PP | LE | Printed in Germany | Nie zawiera chloru – spełnia warunki ochrony środowiska | Zastrzegamy prawo zmian | © 2016 Drägerwerk AG & Co. KGaA
10 | SharpEye™ 40/40I (IR3)
Notatki
CENTRALA
Drägerwerk AG & Co. KGaA
Moislinger Allee 53–55
23558 Lubeka, Niemcy
www.draeger.com
Producent:
Spectrex Inc.
218 Little Falls Road
Cedar Grove, NJ 07009
USA
Znajdź lokalnego
przedstawiciela
handlowego na stronie:
www.draeger.com/kontakt
PRZEDSTAWICIELSTWA
SIEDZIBA GŁÓWNA BYTOM
Dräger Safety Polska sp. z o.o.
ul. Chorzowska 25
41 – 902 Bytom
Tel +48 32 28 03 111
Fax +48 32 28 21 032
.
BIURO HANDLOWE KATOWICE
BIURO HANDLOWE GŁOGÓW
Dräger Safety Polska sp. z o.o.
ul. Uniwersytecka 18
40 - 007 Katowice
Tel +48 32 388 76 60
Fax +48 32 601 26 24
.
Dräger Safety Polska sp. z o.o.
Plac Konstytucji 3 Maja 1
67 - 200 Głogów
Tel +48 76 728 63 18
Fax +48 76 728 63 68
.
BIURO HANDLOWE WARSZAWA
BIURO HANDLOWE RUMIA
Dräger Safety Polska sp. z o.o.
Al. Jerozolimskie 174
02 - 489 Warszawa
Tel +48 22 333 73 04
Fax +48 22 594 44 10
.
Dräger Safety Polska sp. z o.o.
ul. Grunwaldzka 22
84 - 230 Rumia
Tel +48 58 671 77 70
Fax +48 58 671 05 50
.
