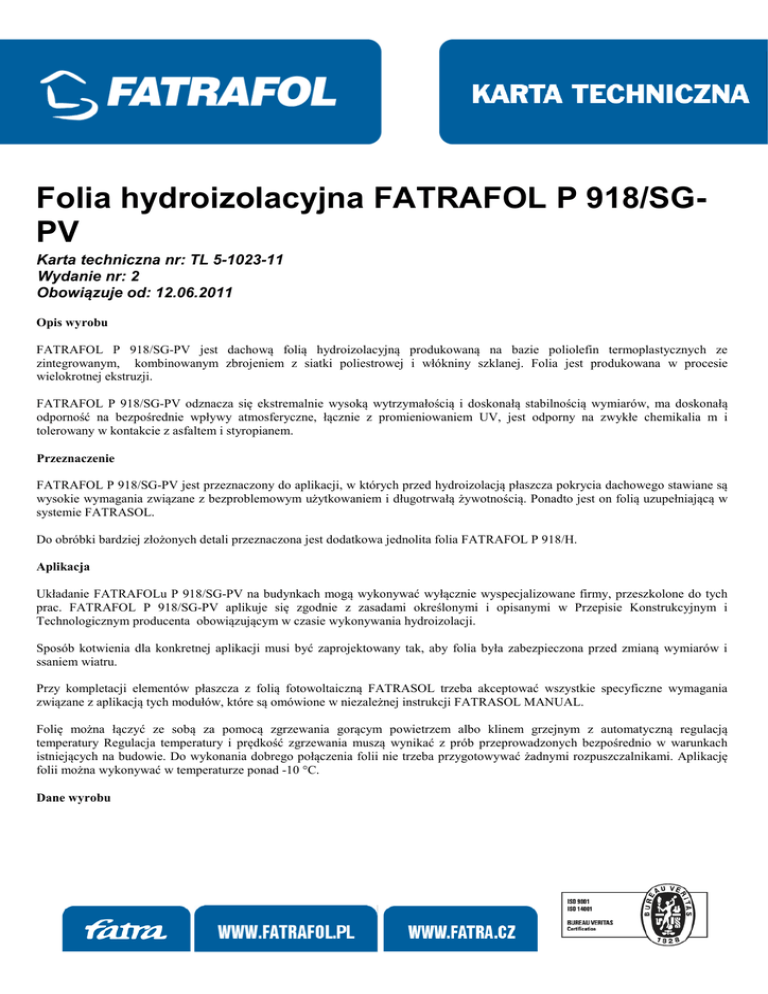

Folia hydroizolacyjna FATRAFOL P 918/SG

Folia hydroizolacyjna FATRAFOL P 918/SGPV
Karta techniczna nr: TL 5-1023-11
Wydanie nr: 2
Obowiązuje od: 12.06.2011
Opis wyrobu
FATRAFOL P 918/SG-PV jest dachową folią hydroizolacyjną produkowaną na bazie poliolefin termoplastycznych ze
zintegrowanym, kombinowanym zbrojeniem z siatki poliestrowej i włókniny szklanej. Folia jest produkowana w procesie
wielokrotnej ekstruzji.
FATRAFOL P 918/SG-PV odznacza się ekstremalnie wysoką wytrzymałością i doskonałą stabilnością wymiarów, ma doskonałą
odporność na bezpośrednie wpływy atmosferyczne, łącznie z promieniowaniem UV, jest odporny na zwykłe chemikalia m i
tolerowany w kontakcie z asfaltem i styropianem.
Przeznaczenie
FATRAFOL P 918/SG-PV jest przeznaczony do aplikacji, w których przed hydroizolacją płaszcza pokrycia dachowego stawiane są
wysokie wymagania związane z bezproblemowym użytkowaniem i długotrwałą żywotnością. Ponadto jest on folią uzupełniającą w
systemie FATRASOL.
Do obróbki bardziej złożonych detali przeznaczona jest dodatkowa jednolita folia FATRAFOL P 918/H.
Aplikacja
Układanie FATRAFOLu P 918/SG-PV na budynkach mogą wykonywać wyłącznie wyspecjalizowane firmy, przeszkolone do tych
prac. FATRAFOL P 918/SG-PV aplikuje się zgodnie z zasadami określonymi i opisanymi w Przepisie Konstrukcyjnym i
Technologicznym producenta obowiązującym w czasie wykonywania hydroizolacji.
Sposób kotwienia dla konkretnej aplikacji musi być zaprojektowany tak, aby folia była zabezpieczona przed zmianą wymiarów i
ssaniem wiatru.
Przy kompletacji elementów płaszcza z folią fotowoltaiczną FATRASOL trzeba akceptować wszystkie specyficzne wymagania
związane z aplikacją tych modułów, które są omówione w niezależnej instrukcji FATRASOL MANUAL.
Folię można łączyć ze sobą za pomocą zgrzewania gorącym powietrzem albo klinem grzejnym z automatyczną regulacją
temperatury Regulacja temperatury i prędkość zgrzewania muszą wynikać z prób przeprowadzonych bezpośrednio w warunkach
istniejących na budowie. Do wykonania dobrego połączenia folii nie trzeba przygotowywać żadnymi rozpuszczalnikami. Aplikację
folii można wykonywać w temperaturze ponad -10 °C.
Dane wyrobu
FATRAFOL P 918/SG-PV spełnia wymagania normy ČSN EN
13956:2006/AC 2006-06.
Wymiary:
Grubość [mm]
(ČSN EN 1849-2)
1,50 (-0,07; +0,15)
2,00 (-0,10; +0,20)
Szerokość [mm]
(ČSN EN 1848-2)
2050 (-10; +20)
2050 (-10; +20)
Długość [m]
(ČSN EN 1848-2)
20 (-0, +1)
15 (-0, +0,75)
Ilość [m2]
41
30,75
Kolor:
FATRAFOL P 918/SG-PV produkuje się z szaro – białym kolorem warstwy wierzchniej zgodnie z
RAL 7035. Warstwa spodnia jest w kolorze szarym zgodnie z RAL 7037.
Opakowanie, transport,
przechowywanie:
FATRAFOL P 918/SG-PV jest pakowany w rolki, rolki są ułożone na drewnianych paletach i
umocowane folią do pakowania PE. FATRAFOL P 918/SG-PV musi być przewożony w krytych
środkach transportu i magazynowany w oryginalnych zamkniętych opakowaniach. Zalecana
temperatura magazynowania wynosi -5 °C do +30 °C. Na placu budowy wyrób należy chronić przed
zanieczyszczeniem, a do czasu aplikacji folię zaleca się chronić przed wpływem warunków
atmosferycznych.
Parametry techniczne:
Własność
Wady widoczne
Prostość
Płaskość
Stabilność wymiarów
Wytrzymałość na rozciąganie
Rozciągliwość
Odporność na rozdzieranie
Norma badawcza
P
N
P
N
P
N
Zginanie w niskiej temperaturze
Odporność na rozwarstwianie zgrzewów P
N
Wytrzymałość zgrzewów na ścinanie
P
N
Wodoszczelność, 10 kPa
Odporność na obciążenie statyczne
Reakcja na ogień
Odporność na uderzenie
ČSN EN 1850-2
ČSN EN 1848-2
ČSN EN 1848-2
ČSN EN 1107-2
ČSN EN 12311-2
metoda A
ČSN EN 12310-2
ČSN EN 495-5
ČSN EN 12316-2
ČSN EN 12317-2
Wartości dla poszczególnych grubości
1,50 mm
2,00 mm
spełnia wymagania
spełnia wymagania
≤ 30 mm
≤ 30 mm
≤ 10 mm
≤ 10 mm
maks. ± 0,3 %
maks. ± 0,3 %
≥ 1100 N/50 mm
≥ 1250 N/50 mm
≥ 1100 N/50 mm
≥ 1250 N/50 mm
≥ 15 %
≥ 20 %
≥ 15 %
≥ 20 %
≥ 350 N
≥ 400 N
≥ 350 N
≥ 400 N
≤ -40 °C
≤ -40 °C
≥ 300 N/50 mm
≥ 300 N/50 mm
≥ 300 N/50 mm
≥ 300 N/50 mm
≥ 1000 N/50 mm
≥ 1125 N/50 mm
≥ 1000 N/50 mm
≥ 1125 N/50 mm
spełnia wymagania
spełnia wymagania
ČSN EN 1928
metoda B
ČSN EN 12730 spełnia wymagania przy 20 kg spełnia wymagania przy 20 kg
metoda B
ČSN EN 13501-1
klasa E
klasa E
ČSN EN 12691
spełnia wymagania przy 1500 spełnia wymagania przy 2000 mm
mm
metoda A
ČSN EN 12691
spełnia wymagania przy 2000 spełnia wymagania przy 2000 mm
metoda B
mm
Ekspozycja na promieniowanie UV,
podwyższoną temperaturę i wodę
Przepuszczalność dla pary wodnej współczynnik oporu dyfuzyjnego µ
Zachowanie przy pożarze zewnętrznym
ČSN EN 1297
spełnia wymagania, stopień 0
spełnia wymagania, stopień 0
ČSN EN 1931
95000 ± 15000
95000 ± 15000
BROOF (t1)
BROOF (t1)
ČSN P ENV 1187
Objaśnienia: P - wzdłuż, N – w poprzek
Przepisy bezpieczeństwa
FATRAFOL P 918/SG nie jest klasyfikowany, jako substancja niebezpieczna w znaczeniu ustawy o substancjach chemicznych.
Usuwanie odpadów
FATRAFOL P 918/SG-PV należy likwidować zgodnie z obowiązującymi przepisami prawnymi. Czyste odpady można wykorzystać
do recyklingu, odpady nieprzydatne do recyklingu należy przekazać na wysypisko. Odpady zanieczyszczone substancjami
niebezpiecznymi należy unieszkodliwić przez spalenie w spalarni odpadów niebezpiecznych.
Bezpieczeństwo i ochrona zdrowia przy pracy
Przy układaniu i łączeniu folii należy przestrzegać wszystkich obowiązujących w danym czasie przepisów bezpieczeństwa, przepisów
higienicznych i przeciwpożarowych
Dokumentacja związana
•
•
Przepis Konstrukcyjny i Technologiczny dachowego systemu hydroizolacyjnego FATRAFOL-S
Certyfikat systemu zarządzania jakością produkcji nr 1390-CPD-0129/11/Z dla folii hydroizolacyjnej FATRAFOL P
918/SG i FATRAFOL P 918/SG-PV zgodnie z ČSN EN 13956:2006/AC 2006-06 wydany przez CSI, a. s., Praha, filia Zlín
Producent
Fatra, a.s., T. Bati 1541, 763 61 Napajedla, Republika Czeska
tel.: +420 577 50 3323 (1111)
faks: +420 577 50 2253 (3001)
e-mail: [email protected]
http://www.fatrasol.cz
