Kioski PB _ 1. Kondygn.

ścianę oczyścić i zagruntować
malowanie farbą elewacyjną kolor jak istniejący
w przypadku dobrego stanu technicznego
wyprawy i malowania elewację jedynie oczyścić
ścianę oczyścić i zagruntować
malowanie farbą elewacyjną kolor jak istniejący
szyba VSG
stolarka w systemie stalowym
kolor RAL 6011
stolarka w systemie stalowym
kolor RAL 6011
szyba VSG
tynk mozaikowy (warstwy wg systemu
wybranego producenta) STO Superlit 824
lub BAUMIT MozaikPutz 060
zastosować podwójne siatkowanie
tynk mozaikowy (warstwy wg systemu
wybranego producenta) STO Superlit 824
lub BAUMIT MozaikPutz 060
zastosować podwójne siatkowanie
podmurówka z cegły klinkierowej
w kolorze grafitowym na wys 30 cm
pod ściankę wykonać ławę betonową 25x25cm
Przekrój P1
podmurówka z cegły
klinkierowej pełnej gr 25 cm
ława betonowa 25x25 cm w przypadku
braku odpowiedniej podbudowy
Gryfino, ul. Krasińskiego 106-110
25
40
hp=30
65
150
65
60
186
40
186105
216
150
224
O1
podmurówka z cegły klinkierowej
w kolorze grafitowym na wys 30 cm
pod ściankę wykonać ławę betonową 25x25cm
P1
STADIUM:
PROJEKT BUDOWLANY
PROJEKTOWAŁ:
65
8
hp=30
D1
Na podeście zamontować wycieraczkę z możliwością
podniesienia kraty i uprzątnięcia np firmy ACO
USŁUGI PROJEKTOWE
mgr inż. Jacek Rossa
ul. Sienkiewicza 6 "A"/4
74-100 Gryfino
65
60
hp=30
65
65
65
40
PROJEKTANT:
ADRES INWESTYCJI:
190
60
60 65
186
Remont wiatrołapów.
słupki stalowe ocieplić styropianem
styrodurem gr 3 cm
wykonać na szer. 2cm poza
krawędzie słupków (węgarki)
65
hp=30
1035
182
100
Istniejący podest oraz część chodnika
przed wiatrołapem rozebrać i wykonać
podest z kostki polbrukowej betonowej
w kolorze jak chodnik istniejący,
w przypadku występowania w chodniku
odwodnienia należy je przełożyć przed podest,
różnica poziomów pomiędzy podestem
a posadzką wiatrołapu max 2 cm
65
O2
2225
P1
25
1765
O3
85
podmurówka z cegły
klinkierowej pełnej gr 25 cm
Należy wykonać ocenę techniczną posadzki
dla każdego wiatrołapu indywidualnie, projektuje
się nową posadzkę z gresu mrozoodpornego,
antypoślizgowego, w przypadku występowania
spękań oraz w przypadku małej różnicy
poziomów między poziomem posadzki wiatrołapu
i posadzki klatki schodowej (brak możliwości
otwarcia drzwi po wklejeniu płytek gresowych)
należy istniejącą posadzkę lastrico
skuć i wykonać nowe warstwy posadzkowe,
zachować szczelinę 10-15 mm istniejąca między dolną
krawędzią skrzydła drzwi a posadzką,
wycieraczke (wnęka w posadzce) do likwidacji
30
184
słupki stalowe ocieplić styropianem
styrodurem gr 3 cm
wykonać na szer. 2cm poza
krawędzie słupków (węgarki)
103
186
NAZWA INWESTYCJI:
Na styku sufitu i ścian wiatrołapu zamocować po obwodzie profil stalowy
- kątownik 50x50x3, malowany proszkowo w kolorze ściany w celu
zamaskowania szczeliny dylatacyjnej. Dylatację wypełnić mas trwale elastyczną.
podmurówka z cegły klinkierowej
w kolorze grafitowym na wys 30 cm
pod ściankę wykonać ławę betonową 25x25cm
belki stalowe ocieplić styropianem
styrodurem gr 3 cm
wykonać na szer. 2cm poza
krawędzie belki (węgarki)
ściany i sufity wewnętrzne przygotować
podłoże i otynkować tynkiem
cem. wapiennym kat IIII,
następnie pomalować farbami
silikonowymi
w kolorze jasnym szarym
INWESTOR:
SM Dolna Odra
65
30
konstrukcja stalowa istniejąca
- oczep i słupki oczyścić szczotkami stalowymi,
odrdzewić i zabezpieczyć antykorozyjnie,
następnie ocieplić styrodurem
+ tynk mineralny SN 2,0mm (warstwy wg
systemu wybranego producenta) + malowanie farbą
elewacyjną kol STO nr 32109, BAUMIT FUN 3039
1035
podmurówka z cegły klinkierowej
w kolorze grafitowym na wys 30 cm
pod ściankę wykonać ławę betonową 25x25cm
UWAGA:
PRZED ZAMÓWIENIEM STOLARKI
WYMIARY POBRAĆ Z NATURY DLA
KAŻDEGO WIATROŁAPU INDYWIDUALNIE
O2
szyba VSG
stolarka w systemie stalowym
kolor RAL 6011
konstrukcja stalowa istniejąca
- oczep i słupki oczyścić szczotkami stalowymi,
odrdzewić i zabezpieczyć antykorozyjnie,
następnie ocieplić styrodurem
+ tynk mineralny SN 2,0mm (warstwy wg
systemu wybranego producenta) + malowanie farbą
elewacyjną kol STO nr 32109, BAUMIT FUN 3039
istniejący tynk mozaikowy oczyścić
w przypadku złego stanu technicznego wykonać nowy
szyba VSG
65
szyba VSG
stolarka w systemie stalowym
kolor RAL 6011
40
OPRACOWAŁ:
mgr inż. arch. Radosław Jach
TYTUŁ RYSUNKU:

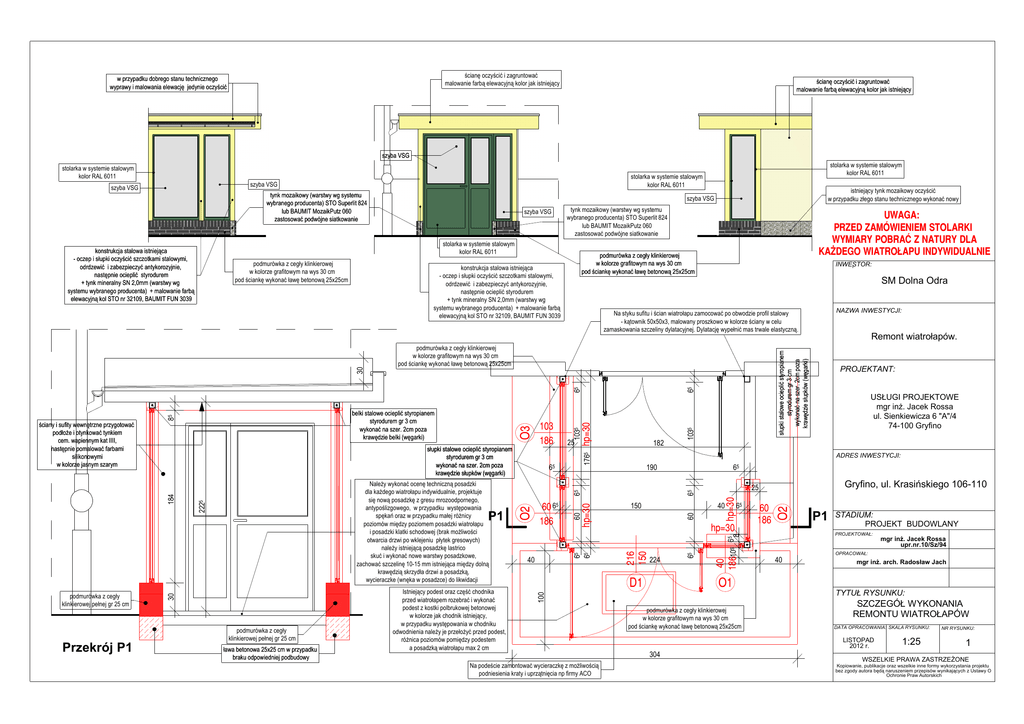

SZCZEGÓŁ WYKONANIA
REMONTU WIATROŁAPÓW
DATA OPRACOWANIA: SKALA RYSUNKU:
LISTOPAD
2012 r.
304
mgr inż. Jacek Rossa
upr.nr.10/Sz/94
1:25
NR RYSUNKU:
1
