Modernizacja pompowni wody sieciowej

„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”

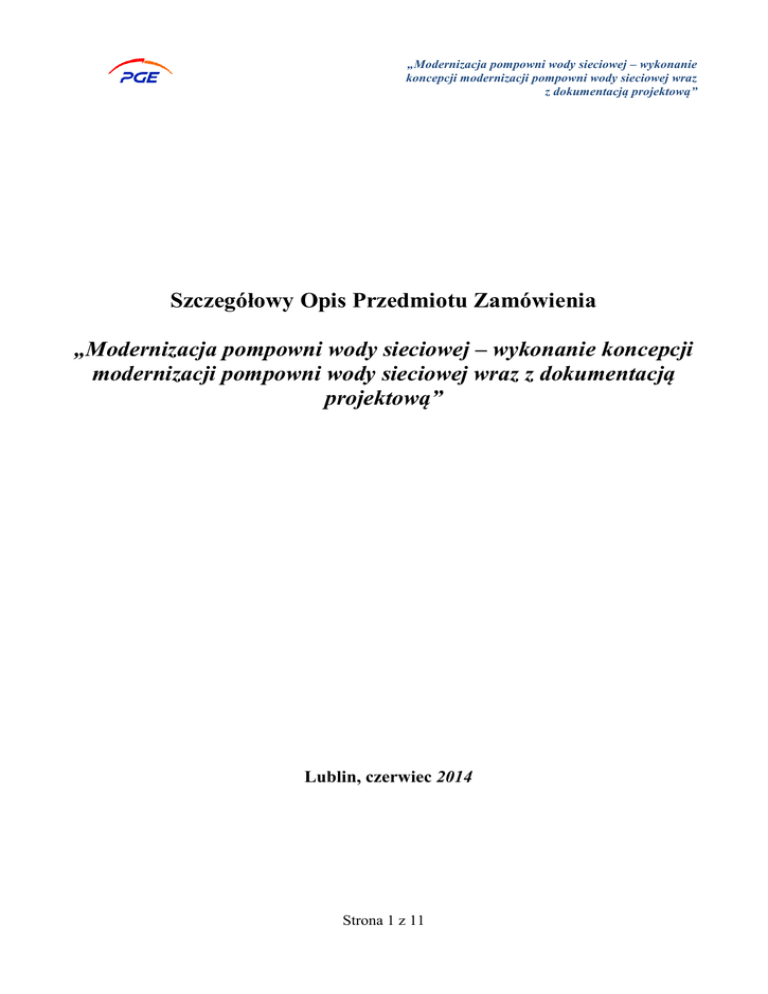

Szczegółowy Opis Przedmiotu Zamówienia
„Modernizacja pompowni wody sieciowej – wykonanie koncepcji
modernizacji pompowni wody sieciowej wraz z dokumentacją
projektową”
Lublin, czerwiec 2014
Strona 1 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
Zawartość
Przedmiot zamówienia ................................................................................................................... 3
Opis stanu istniejącego .................................................................................................................. 3
Szczegółowy zakres prac ............................................................................................................... 3
Wymagania dotyczące przedmiotu zamówienia ............................................................................ 9
4.4. Wymagania ogólne................................................................................................................. 9
4.5. Wymagania szczegółowe ....................................................................................................... 9
5. Uwagi dodatkowe ........................................................................................................................ 11
1.
2.
3.
4.
Strona 2 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
1. PRZEDMIOT ZAMÓWIENIA
Przedmiotem zamówienia jest wykonanie, uzgodnienie z Zamawiającym i dostarczenie:
 koncepcji modernizacji pompowni wody sieciowej wraz z doborem nowych pomp wody
sieciowej, przedstawionej w co najmniej dwóch wariantach.
 projektów wykonawczych we wszystkich branżach (budowlanej, mechanicznej,
elektrycznej oraz AKPiA – w tym także projektu w zakresie doboru nastaw algorytmów
sterowania pompami).
 nadzór autorski w trakcie realizacji projektu (wykonawstwa).
 uczestnictwo przy uruchomieniu pomp wody sieciowej.
 realizacja projektów powykonawczych.
2. OPIS STANU ISTNIEJĄCEGO
2.1. Dane ogólne:
2.1.1. Obecnie w PGE GiEK S.A. Oddział Elektrociepłownia Lublin Wrotków w budynku
pompowni wody sieciowej eksploatowanych jest siedem pomp wody sieciowej
(PWS Nr 1  7). Usytuowanie poszczególnych pomp PWS w budynku pompowni
wody sieciowej pokazane zostało na rysunku stanowiącym Załącznik nr 1 do SOPZ.
2.1.2. Schemat technologiczny rurociągów ssawnych oraz tłocznych wraz z armaturą w
obrębie pomp wody sieciowej pokazany został na rysunku stanowiącym Załącznik
nr 2 do SOPZ.
2.1.3. Szczegółowy opis urządzeń przedstawiony został w Załączniku nr 3 do SOPZ.
3. SZCZEGÓŁOWY ZAKRES PRAC
3.1. Wytyczne ogólne:
3.1.1. Zamawiający oczekuje przedstawienia rozwiązania koncepcyjnego obejmującego
zastąpienie siedmiu obecnie eksploatowanych pomp wody sieciowej trzema nowymi
pompami jednostopniowymi, dwustrumieniowymi o zwiększonej wydajności oraz
sprawności. Zamawiający zakłada, że w normalnych warunkach pracy pracować
będą dwie nowe pompy wody sieciowej w sezonie grzewczym oraz jedna pompa
wody sieciowej poza sezonem grzewczym, natomiast trzecia nowa pompa powinna
stanowić w tym czasie rezerwę.
3.1.2. Zamawiający zakłada, że do napędu trzech nowych pomp zostaną wykorzystane
układy napędowe składające się z aktualnie zainstalowanych transformatorów,
falowników i silników pomp wody sieciowej:
 PWS nr 2 (00NDC20AP001),
 PWS nr 3 (00NDC30AP001),
 PWS nr 6 (00NDC60AP001),
3.1.3. Zamawiający oczekuje także, że wskazane przez Zamawiającego co najmniej dwie
z siedmiu istniejących pomp powinny zostać pozostawione w pompowni jako
dodatkowe pompy rezerwowe.
3.1.4. Zamawiający dopuszcza wykorzystanie istniejącej armatury z rurociągów
ssawnych i tłocznych pomp oraz elementów istniejących kolektorów ssawnych i
tłocznych jedynie do pomp pozostawionych jako rezerwowe, pod warunkiem
Strona 3 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
pozytywnego stanu technicznego rurociągów potwierdzonego badaniami oraz
analizą techniczną stanu rurociągów. Pozostała armatura powinna być dobrana
jako nowa, ewentualne wykorzystanie istniejącej armatury bądź aparatury
kontrolno pomiarowej może zostać zrealizowane jedynie po uzgodnieniu z
Zamawiającym.
3.1.5. W granicach modernizacji znajdują się rurociągi wewnątrz pompowni wody
sieciowej oraz w sąsiedztwie pompowni wody sieciowej od armatury odcinającej
00NDB15AA101 przed kolektorami ssawnymi pomp, do armatury 00NDA20AA101
łącznie z armaturą.
3.2. Wytyczne podstawowe w zakresie związanym z dostawą opracowania koncepcji
modernizacji pompowni wody sieciowej oraz dokumentacji projektowej:
3.2.1. Wykonawca w okresie do 60 dni po podpisaniu Umowy wykona i prześle
Zamawiającemu koncepcję, a następnie w ciągu 7 dni przedstawi ją na spotkaniu
w siedzibie Zamawiającego (Lublin, ul. Inżynierska 4) w formie prezentacji.
3.2.2. Ze spotkania zostanie spisany protokół zawierający zapisy będące podstawą do
przyjęcia założeń do wykonania projektów wykonawczych.
3.2.3. W okresie do 90 dni od podpisania protokołu o którym mowa w pkt. 3.2.2 powyżej
Wykonawca przekaże Zamawiającemu komplet:
 dokumentacji wykonawczej we wszystkich branżach,
 zestawienie dostaw,
 kosztorysy w zakresie dostaw i robocizny.
3.2.4. Zamawiający wniesie uwagi do przekazanej dokumentacji w ciągu 7 dni od jej
otrzymania.
3.2.5. Po przekazaniu uwag przez Zamawiającego odbędzie się spotkanie gdzie w formie
protokołu uzgodnione zostaną ewentualne zmiany i uzupełnienia jakie Wykonawca
dokona w dokumentacji.
3.2.6. Wykonawca w ciągu 10 dni przekaże zmienioną lub/i uzupełnioną dokumentację.
3.2.7. Podstawą odbioru ostatecznej wersji dokumentacji wykonawczej, będzie podpisany
przez Zamawiającego protokół odbioru dokumentacji.
3.3. Wymagania dotyczące pełnienia nadzoru autorskiego w trakcie realizacji projektu:
3.3.1. Wykonawca, zarezerwuje czas i środki niezbędne na wykonanie nadzoru
autorskiego w trakcie realizacji wykonawstwa projektu, przewidywanego w roku
2015 w miesiącach letnich.
3.3.2. Szczegółowy termin realizacji wykonawstwa uzgodniony zostanie do 30 maja 2015
roku.
3.4. Wymagania dotyczące uczestnictwa przy uruchomieniu pompowni wody sieciowej oraz
realizacji projektu powykonawczego:
3.4.1. Wykonawca, zarezerwuje czas i środki niezbędne na uczestniczenie w
uzgodnionych z Zamawiającym zdarzeniach związanych z uruchamianiem
zmodernizowanych urządzeń.
3.4.2. Wykonawca w ciągu 30 dni od podpisania protokołu odbioru zmodernizowanej
instalacji pompowni wykona i przekaże Zamawiającemu komplet dokumentacji
powykonawczej.
Strona 4 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
3.5. Wymagania dotyczące zawartości koncepcji:
Przekazana Zamawiającemu koncepcja powinna co najmniej:
3.5.1. Zawierać koncepcję technologii pompowania ujmującą:
3.5.1.1. Analizę w zakresie dotyczącym zapewnienia niezbędnego ciśnienia
dyspozycyjnego zmodernizowanych układów pompowych dla normalnych i
awaryjnych układów pracy urządzeń ECL, a w tym:
3.5.1.1.1.
charakterystykę regulacyjną zmodernizowanego układu pompowego,
3.5.1.1.2.
założenia do wprowadzenia zmian w układzie zabezpieczenia
minimalnego wymaganego ciśnienia na ssaniu pomp sieciowych w
funkcji NPSH, wydajności pomp, prędkości obrotowej, ciśnienia
barometrycznego i temperatury wody sieciowej – algorytmy,
3.5.1.1.3.
Określenie nastaw układu zabezpieczenia pomp „sztywnych” (35W50)
przed przeciążeniem przy współpracy równoległej (stan awaryjny) z
nowymi pompami sieciowymi. Wytyczne ewentualnej zmiany
parametrów pomp „sztywnych” w celu umożliwienia ich pracy z jak
najmniejszym dławieniem,
3.5.1.1.4.
Założenia do zaprojektowania i wykonania tzw. „pływającej blokady”
minimalnego dopuszczalnego ciśnienia za kotłami WP-120 nr 3 i 4,
3.5.1.2. Zestaw danych niezbędnych dla Zamawiającego dla zamówienia nowych
agregatów pompowych , a w tym parametry i charakterystyki nowych pomp
wraz z warunkami technicznymi ich wykonania oraz odbioru,
3.5.1.3. Założenia do zmiany istniejącego programu optymalizacji pracy pomp
sieciowych PDL z uwzględnieniem różnej technologii pompowania – nowe
algorytmy obliczeń strat i parametrów pracy.
3.5.2. Zawierać koncepcję układu technologicznego ujmującą:
3.5.2.1. Rozmieszczenie nowego układu pomp wody sieciowej wraz z: układem
napędowym, rurociągami tłocznymi i ssącymi z podaniem średnic rurociągów,
armaturą, rozmiarami nowych pomp i odległościami pomiędzy nimi oraz
przegrodami budowlanymi budynku pompowni wody sieciowej w co najmniej
dwóch wariantach,
3.5.2.2. Przeprowadzenie prac modernizacyjnych w letnim okresie remontowym na
terenie Elektrociepłowni, gdzie całkowity postój pompowni wody sieciowej nie
może być dłuższy niż 30 dni kalendarzowych.
3.5.2.3. Dla każdego z wariantów modernizacji pompowni przybliżone zestawienie
kosztów przeprowadzenia prac modernizacyjnych w oparciu o zaproponowane
rozwiązanie techniczne przy zastosowaniu nowych pomp wraz przebudową
rurociągów z armaturą oraz zmianą posadowienia istniejących pomp wody
sieciowej.
3.6. Wymagania dotyczące dokumentacji projektowej:
Zamawiający oczekuje uwzględnienie w projekcie następujących wymagań:
3.6.1. Wytyczne ogólne do projektowania:
3.6.1.1. Nową armaturę należy dobrać na ciśnienie 2,5MPa.
3.6.1.2. Projekt technologiczny powinien zawierać również podparcia rurociągów w
granicach modernizacji pompowni wody sieciowej.
Strona 5 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
3.6.1.3. Dokumentacja projektowa w branży technologicznej powinna uwzględniać
zamontowanie odcinków rurociągów z niezbędnymi króćcami pomiarowymi.
3.6.1.4. Projekt budowlany powinien obejmować wykonanie fundamentów nowych pomp
wody sieciowej jak również przebudowę istniejących, lub budowę od nowa
fundamentów istniejących pomp pozostawionych jako pompy rezerwowe w
przypadku zmiany ich posadowienia.
3.6.1.5. Do każdej armatury oraz napędów tej armatury powinien być przewidziany
dostęp umożliwiający przyszłe wykonywanie prac przeglądowych bądź
remontowych armatury wraz z napędami. W przypadku braku możliwości
dostępu do armatury oraz napędów z poziomu 0,00m powinny być
zaprojektowane
odpowiednie
konstrukcje
podestów
obsługowych
umożliwiających taki dostęp. Dokumentacja projektowa w branży budowlanej
powinna uwzględniać również demontaż/przebudowę konstrukcji stalowych
istniejących podestów wraz z drabinkami pod potrzeby nowej armatury
odcinającej oraz nowych układów pomiarowo rozliczeniowych.
3.6.1.6. Instalacja modernizowanych rurociągów powinna zawierać instalację
odwodnień oraz odpowietrzeń wraz z armaturą odcinającą.
3.6.1.7. Instalacja odwodnień oraz odpowietrzeń powinna być włączona do istniejącego
układu ścieków gorących w obrębie pompowni wody sieciowej.
3.6.1.8. W przypadku konieczności przebudowy istniejących odwodnień liniowych należy
je odtworzyć w nowych miejscach z zachowaniem odpowiedniego spadku
posadzki w kierunku odwodnień liniowych.
3.6.1.9. Nowe fundamenty pomp wody sieciowej powinny być pokryte posadzką z żywicy
epoksydowej wypełnionej kolorowym piaskiem kwarcowym nawiązującym
kolorystyką do istniejącej posadzki żywicznej. Takie same wymagania powinna
spełniać odtwarzana posadzka w granicach modernizacji wewnątrz pompowni
wody sieciowej.
3.6.1.10. Zabezpieczenie antykorozyjne nowych elementów rurociągów oraz konstrukcji
stalowych należy wykonać w oparciu o wytyczne Zamawiającego tj. Instrukcję
nakładania powłok malarskich na powierzchnie stalowe konstrukcji na terenie
PGE Górnictwo i Energetyka Konwencjonalna Oddział Elektrociepłownia
Lublin Wrotków.
3.6.1.11. Konstrukcję stalową elementów podestów oraz bortnice należy zabezpieczyć
farbą w kolorze RAL 5017, barierki oraz poręcze ochronne farbą w kolorze RAL
1023.
3.6.1.12. Izolację nowych rurociągów wraz z armaturą oraz aparaturą pomiarową należy
wykonać w technologii izolacyjnej z wełny mineralnej o odpowiedniej grubości
dostosowanej do średnicy rurociągów, zgodnie z wytycznymi technicznymi
izolacji rurociągów i obowiązującymi normami oraz z blachy aluminiowej
0,8mm grubości.
3.6.2. W zakresie dotyczącym nowych układów pompowych należy przewidzieć:
3.6.2.1. Nowe pompy wody sieciowej powinny być dobrane w wykonaniu materiałowym
z niskostopowego staliwa chromowego.
3.6.2.2. Na rurociągach ssawnych: filtry przed każdą z pomp oraz armaturę odcinającą
z napędem elektromechanicznym sterowanym z miejsca oraz zdalnie z poziomu
nastawni.
Strona 6 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
3.6.2.3. Na rurociągach tłocznych klapy zwrotne wraz z obejściami posiadającymi
zawory odcinające oraz armaturę odcinającą z napędem elektromechanicznym
sterowanym z miejsca oraz zdalnie z poziomu nastawni.
3.6.2.4. Osprzęt nowych pomp, powinien zawierać następujące elementy:
 uszczelnienia mechaniczne (np. ANGA lub równoważne),
 sprzęgła elastyczne (np. typu TOP-M lub równoważne),
 króćce do podłączenia instalacji poboru próbek pomiędzy filtrem pompy, a
ssaniem pompy,
 ułożyskowanie pomp nie wymagające dodatkowego chłodzenia,
3.6.2.5. Pompy powinny być wyposażone co najmniej w:
 miejscowe pomiary: ciśnienia na ssaniu i tłoczeniu pompy,
 pomiary zdalne wizualizowane i rejestrowane i/lub wpięte w system
zabezpieczeń w systemie DCS:
o drgań łożysk,
o temperatury wody na ssaniu,
o ciśnienia na ssaniu i tłoczeniu,
o ciśnienia różnicowego na filtrze ssawnym,
o temperatury łożysk pompy,
o temperatury na korpusie tłocznym pompy,
o przepływu pompowanej cieczy
 oprogramowanie w systemie DCS chroniące pompę przed pracą w
warunkach kawitacji i pracą „na sucho”,
3.6.3. W zakresie dotyczącym dodatkowego rezerwowego układu pompowego należy
przewidzieć:
3.6.3.1. Na rurociągach ssawnych: filtry przed każdą z pomp oraz armaturę odcinającą
- należy wykorzystać istniejącą armaturę z układów pompowych PWS4, PWS5 i
PWS6 i istniejące filtry układów pompowych PWS2, PWS3 i PWS6.
3.6.3.2. na rurociągach tłocznych klapy zwrotne wraz z obejściami posiadającymi
zawory odcinające oraz armaturę odcinającą z napędem mechanicznym
sterowanym z miejsca oraz zdalnie z poziomu nastawni - należy wykorzystać
istniejącą armaturę z układów pompowych PWS4, PWS5 i PWS6 oraz klapy
regulacyjne zabezpieczające przed nadmiernym przepływem wraz z napędami z
istniejących rurociągów tłocznych pomp PWS1 i PWS5.
3.6.3.3. Osprzęt pomp pozostawionych jako rezerwowe, powinien zawierać następujące
elementy:
 uszczelnienia mechaniczne z pomp PWS2, PWS3 lub PWS6,
 sprzęgła elastyczne należy wykorzystać sprzęgła typu OMEGA E1000/1001593 z pomp PWS2, PWS3 lub PWS6,
 króćce do podłączenia instalacji poboru próbek pomiędzy filtrem pompy a
ssaniem pompy,
3.6.3.4. Ułożyskowanie pomp chłodzone wodą z istniejącej instalacji wody chłodzącej.
3.6.3.5. Pompy powinny być wyposażone w następujące pomiary:
 miejscowe pomiary: ciśnienia na ssaniu i tłoczeniu pompy oraz ciśnienia na
uszczelnieniu dławic pomp,
Strona 7 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”

pomiary zdalne wizualizowane i rejestrowane i/lub wpięte w system
zabezpieczeń w systemie DCS:
o drgań łożysk,
o temperatury wody na ssaniu,
o ciśnienia na ssaniu i tłoczeniu,
o ciśnienia różnicowego na filtrze ssawnym,
o temperatury łożysk pompy,
o temperatury na korpusie tłocznym pompy,
3.6.3.6. Oprogramowanie w systemie DCS chroniące pompę przed pracą w warunkach
kawitacji i pracą „na sucho”.
3.7. Wytyczne w branży AKPiA oraz branży elektrycznej:
Projekt instalacji elektrycznej powinien obejmować swoim zakresem:
3.7.1. Podłączenie napędów armatury poprzez rozdzielnicę elektryczną oraz napędów
pomp wody sieciowej do istniejącej instalacji elektrycznej,
3.7.2. Dobór odpowiednich zabezpieczeń,
3.7.3. Wymianę na nowe okablowania dla aparatury kontrolno-pomiarowej wchodzącej
w zakres modernizacji. Granicę wymiany ustala się na listwach zaciskowych szafek
pomiarowych w budynku pompowni wody sieciowej.
3.7.4. Dla wykonania tras kablowych należy dobrać profesjonalne systemy montażowe
(np. firmy Baks lub równoważne),
3.7.5. Armatura odcinająca na rurociągach tłocznych oraz ssawnych powinna być
sterowana z systemu DCS z wyłączeniem rurociągów ssawnych dodatkowego
rezerwowego układu pompowego.
3.7.6. Jako napędy armatury należy dobrać napędy typu AUMA lub równoważne.
3.7.7. Napędy armatury należy zasilić z rozdzielnicy elektrycznej RP usytuowanej na
poz.4,0m przy pompowni wody sieciowej oraz dobrać i wykonać odpowiednie
zabezpieczenia . W przypadku braku miejsca w istniejącej rozdzielnicy RP, należy
zaprojektować i wykonać rozbudowę rozdzielnicy, stosując zasadę zachowania
20% rezerwy.
3.7.8. Do zasilania napędów armatury należy zaprojektować kable typu YKY.
3.7.9. W projektowaniu oraz doborze elementów instalacji pomiarowych należy
uwzględnić następujące kryteria:
 wysoki stopień niezawodności,
 bezpieczeństwo obsługi,
 łatwość dostępu do aparatury w pompowni wody sieciowej,
3.7.10. Układy pomiarowe i kontrolne powinny być tak dobrane, aby:
 sygnały przez nie wystawiane mogły być przyjęte na istniejącego systemu DCS
bez potrzeby jego modyfikacji czy też zastosowania innych, niż stosowane
obecnie na pompowni wody sieciowej, przetworników,
 zachowane zostały stosowane obecnie zakresy pomiarowe,
 aby spełniały wymogi obowiązujących norm,
3.7.11. Aparaturę pomiarową należy tak dobrać aby spełniała następujące wymagania:
 czujniki pomiarowe należy dobrać na ciśnienie 2,5MPa uwzględniając
średnicę rurociągów,
Strona 8 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”

należy założyć spodziewaną temperaturę wody w rurociągach w zakresie
0…150°C,
 zakresy pomiarowe aparatury pomiarowej należy ujednolicić dla wszystkich
pomp wody sieciowej,
 aparatura pomiarowa ciśnienia powinna posiadać armaturę odcinającą,
3.7.12. Dokumentacja projektowa w branży AKPiA powinna zawierać opracowanie
aktualizacji istniejącego programu PDL służącego do optymalizacji pracy układu
pomp wody sieciowej wraz z oprogramowaniem zabezpieczeń pomp, po wykonaniu
modernizacji pompowni wody sieciowej.
4. WYMAGANIA DOTYCZĄCE PRZEDMIOTU ZAMÓWIENIA
Przedmiot zamówienia powinien spełniać wymienione poniżej wymagania.
4.4. WYMAGANIA OGÓLNE
4.4.1. Materiały i urządzenia zaprojektowane przez Wykonawcę muszą być dopuszczone
do obrotu i stosowania na terenie Polski.
4.4.2. Wymagana jest duża niezawodność zaprojektowanych urządzeń oraz zastosowanie
do pracy ciągłej.
4.4.3. Zaprojektowane urządzenia i materiały muszą być fabrycznie nowe oraz muszą
pochodzić od renomowanych dostawców. Nie dopuszcza się stosowania
materiałów z demontażu.
4.4.3.1. Dokumentacja projektowa musi być podzielona na branże.
4.4.3.2. W dokumentacji projektowej muszą być stosowane jednostki układu SI.
4.4.4. Wszystkie egzemplarze dokumentacji projektowej muszą być dostarczone w wersji
oryginalnej tj. z oryginalnymi podpisami projektantów.
4.4.5. Dokumentacja projektowa powinna być spójna i skoordynowana we wszystkich
branżach.
4.4.6. Dokumentacja projektowa musi być opracowana w języku polskim i musi spełniać
wymagania Prawa budowlanego, Polskich Norm i przepisów oraz aktualnej wiedzy
technicznej.
4.4.7. Dokumentacja projektowa musi być zaopatrzona w spis zawartości, strony
opisów, zestawienia i rysunki oznaczone oraz ponumerowane.
4.4.8. Szczegółowość opracowań musi gwarantować pełną informację dla realizatorów
prac i pełną jednoznaczność rozwiązań.
4.4.9. Format arkusza rysunku powinien zapewnić dobrą czytelność rozrysowanych na
nim elementów i ich opisów.
4.4.10. Instalacje i urządzenia wraz z systemami pomocniczymi mają posiadać trwałe
oznakowanie zgodne z stosowanym przez Zamawiającego systemem oznakowania
KKS.
4.5. WYMAGANIA SZCZEGÓŁOWE
4.5.1. Dokumentację należy dostarczyć w 2 egz. w wersji papierowej i 1 egz. w wersji
elektronicznej.
4.5.2. Dokumentacja techniczna w branży technologicznej powinna zawierać m.in.: opis
techniczny, schematy techniczne, rysunki techniczne z danymi szczegółowymi
zastosowanych rozwiązań projektowych tj: wielkości rozmiarowe pomp,
rurociągów, kształtek, armatury; dane materiałowe oraz ilościowe zastosowanych:
Strona 9 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
rurociągów, kształtek, armatury. Rysunki techniczne powinny przedstawiać: rzuty
instalacji, przekroje instalacji oraz aksonometrię instalacji.
4.5.3. Dokumentacja techniczna w branży budowlanej powinna zawierać m.in.: opis
techniczny, rysunki techniczne z danymi szczegółowymi zastosowanych rozwiązań
projektowych tj: wielkości rozmiarowe elementów stalowych konstrukcji podestów
i podparć instalacji wraz z armaturą, elementów betonowych konstrukcji podestów
i podparć instalacji wraz z armaturą; dane materiałowe oraz ilościowe
zastosowanych: elementów stalowych konstrukcji podestów i podparć instalacji
wraz z armaturą, elementów betonowych konstrukcji podestów i podparć instalacji
wraz z armaturą. Rysunki techniczne powinny przedstawiać m.in.: rzuty instalacji
wraz z konstrukcjami, przekroje instalacji wraz z konstrukcjami oraz aksonometrię
konstrukcji stalowych oraz betonowych.
4.5.4. Dokumentacja techniczna w branży AKPiA powinna zawierać m.in.: opis
techniczny, schematy techniczne, rysunki techniczne z danymi szczegółowymi
zastosowanych rozwiązań projektowych tj: wielkości rozmiarowe urządzeń oraz
układów pomiarowych; dane materiałowe oraz ilościowe zastosowanych: urządzeń
oraz układów pomiarowych. Rysunki techniczne powinny przedstawiać: rzuty
instalacji, przekroje instalacji oraz aksonometrię instalacji, wraz z urządzeniami
oraz układami pomiarowymi.
4.5.5. Dokumentacja techniczna w branży elektrycznej powinna zawierać m.in.: opis
techniczny, schematy techniczne, rysunki techniczne z danymi szczegółowymi
zastosowanych rozwiązań projektowych tj: wielkości rozmiarowe urządzeń oraz
układów elektrycznych; dane materiałowe oraz ilościowe zastosowanych: urządzeń
oraz układów elektrycznych. Rysunki techniczne powinny przedstawiać: rzuty
instalacji, przekroje instalacji oraz aksonometrię instalacji, wraz z urządzeniami
oraz układami elektrycznymi.
4.5.6. Wykonawca zapewni opracowanie dokumentacji projektowej z należytą
starannością, zgodnie z wymaganiami ustaw, obowiązującymi w tym zakresie
przepisami i normami oraz zasadami wiedzy technicznej.
4.5.7. Dokumentację należy opracować również w oparciu o dane techniczne, materiały,
inwentaryzację przedprojektową i wytyczne uzyskane przez Wykonawcę podczas
wizji lokalnej.
4.5.8. Wykonawca dokumentacji zapewni udział w opracowaniu projektu osób mających
uprawnienia do projektowania w odpowiedniej specjalności.
4.5.9. Wykonawca dokumentacji na etapie jej opracowywania dokona niezbędnych
uzgodnień z Zamawiającym odnośnie proponowanych rozwiązań i dopiero po
otrzymaniu akceptacji z jego strony wykona ostateczną /scaloną/ wersję
dokumentacji wykonawczej.
4.5.10. Zamawiający zastrzega sobie prawo do uzgodnienia dokumentacji, o której mowa
powyżej w terminie do 10 dni roboczych od chwili jej przedłożenia u
Zamawiającego.
4.5.11. Cała dokumentacja dotycząca projektowanej instalacji powinna być technicznie
skoordynowana i kompletna z punktu widzenia celu, któremu ma służyć. Powinna
zawierać wymagane potwierdzenia sprawdzeń rozwiązań projektowych w
zakresie wynikającym z przepisów, a także opis opracowań dokumentacji
składających się na jej komplet. Powinna posiadać także oświadczenie Wykonawcy
Strona 10 z 11
„Modernizacja pompowni wody sieciowej – wykonanie
koncepcji modernizacji pompowni wody sieciowej wraz
z dokumentacją projektową”
dokumentacji o jej wykonaniu zgodnie z umową, obowiązującymi przepisami
techniczno-budowlanymi, normami oraz zasadami wiedzy technicznej, podpisane
przez projektantów odpowiedzialnych za spełnienie tych wymagań.
4.5.12. W rozwiązaniach projektowych powinny być zastosowane wyroby budowlane
posiadające odpowiednie certyfikaty zgodności, dopuszczone do obrotu i
powszechnego stosowania na terenie RP.
4.5.13. W dostarczanej dokumentacji w wersji elektronicznej wymaga się zastosowania
następujących formatów plików:
 rysunki techniczne i schematy: dwg i pdf
 dokumenty tekstowe: doc lub docx
 tabele: xls lub xlsx
 dokumenty skanowane (np. DTR, aprobaty, badania UDT, itp.) – pdf.
4.5.14. Dokumentacja elektroniczna dostarczana przez Wykonawcę powinna zawierać spis
treści opracowany w odrębnym pliku Excel zgodnie z następującym wzorem:
L.p.
Opis
1 Schemat …………..
2 Wykaz …………………….
Numer KKS
……………….
………………..
Nazwa pliku
schemat.pdf
wykaz.pdf
5. UWAGI DODATKOWE
5.4. Dokumentację techniczną pomocną w realizacji przedmiotu zamówienia, Zamawiający może
udostępnić potencjalnym Wykonawcom na terenie PGE GIEK S.A. Oddział
Elektrociepłownia Lublin Wrotków.
5.5. Wizyty na terenie PGE GIEK S.A. Oddział Elektrociepłownia Lublin Wrotków w celu
zapoznania się z dokumentacją techniczną posiadaną przez Zamawiającego należy
potwierdzić z co najmniej jednodniowym wyprzedzeniem.
5.6. Zamawiający nie gwarantuje zgodności posiadanych dokumentacji technicznych ze stanem
istniejącym ani jej kompletności.
