I I Słup klinkierowy 38x38 cm I

9x210=1 890
205
38
205
9x210=1 890
2 309
176
38
176
38 120 38
38 120 38
205
334
205
9x210=1 890
2 309
2 309
158
372
158
6x210=1 260
205
38
206
1 708
6x210=1 260
206
38
1 709
11 070

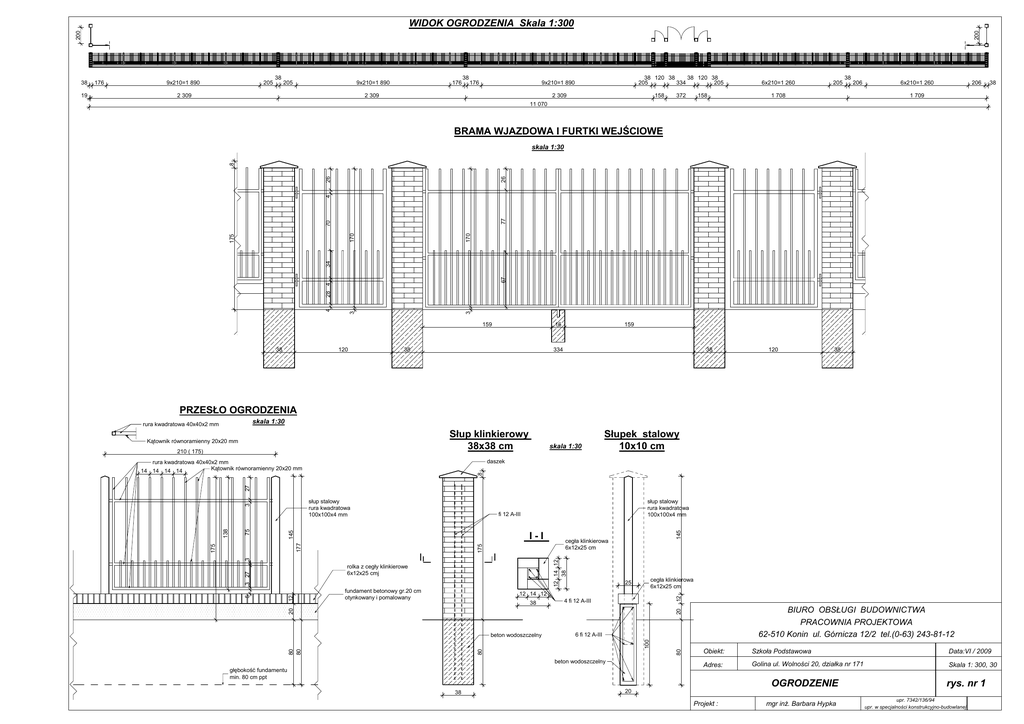

BRAMA WJAZDOWA I FURTKI WEJŚCIOWE
170
170
3
3
4
28 4
67
34
175
70
77
4
26
26
8
skala 1:30
159
38
120
16
38
159
334
38
120
38
PRZESŁO OGRODZENIA
skala 1:30
rura kwadratowa 40x40x2 mm
Słup klinkierowy
38x38 cm
Kątownik równoramienny 20x20 mm
210 ( 175)
skala 1:30
Słupek stalowy
10x10 cm
daszek
rura kwadratowa 40x40x2 mm
Kątownik równoramienny 20x20 mm
27
8
14 14 14 14
słup stalowy
rura kwadratowa
100x100x4 mm
I
rolka z cegły klinkierowe
6x12x25 cmj
145
cegła klinkierowa
6x12x25 cm
25
12 14 12
38
4 fi 12 A-III
BIURO OBSŁUGI BUDOWNICTWA
PRACOWNIA PROJEKTOWA
62-510 Konin ul. Górnicza 12/2 tel.(0-63) 243-81-12
20
20
12
fundament betonowy gr.20 cm
otynkowany i pomalowany
12
3
I
cegła klinkierowa
6x12x25 cm
12 14 12
38
175
177
I-I
3 27
5
słup stalowy
rura kwadratowa
100x100x4 mm
fi 12 A-III
145
3
75
6 fi 12 A-III
100
80
80
80
beton wodoszczelny
80
138
19
176
175
38
200
200
WIDOK OGRODZENIA Skala 1:300
beton wodoszczelny
głębokość fundamentu
min. 80 cm ppt
38
Obiekt:
Szkoła Podstawowa
Data:VI / 2009
Adres:
Golina ul. Wolności 20, działka nr 171
Skala 1: 300, 30
OGRODZENIE
20
Projekt :
mgr inż. Barbara Hypka
rys. nr 1
upr. 7342/136/94
upr. w specjalności konstrukcyjno-budowlanej
