Instrukcja montażu zadaszenia łukowego

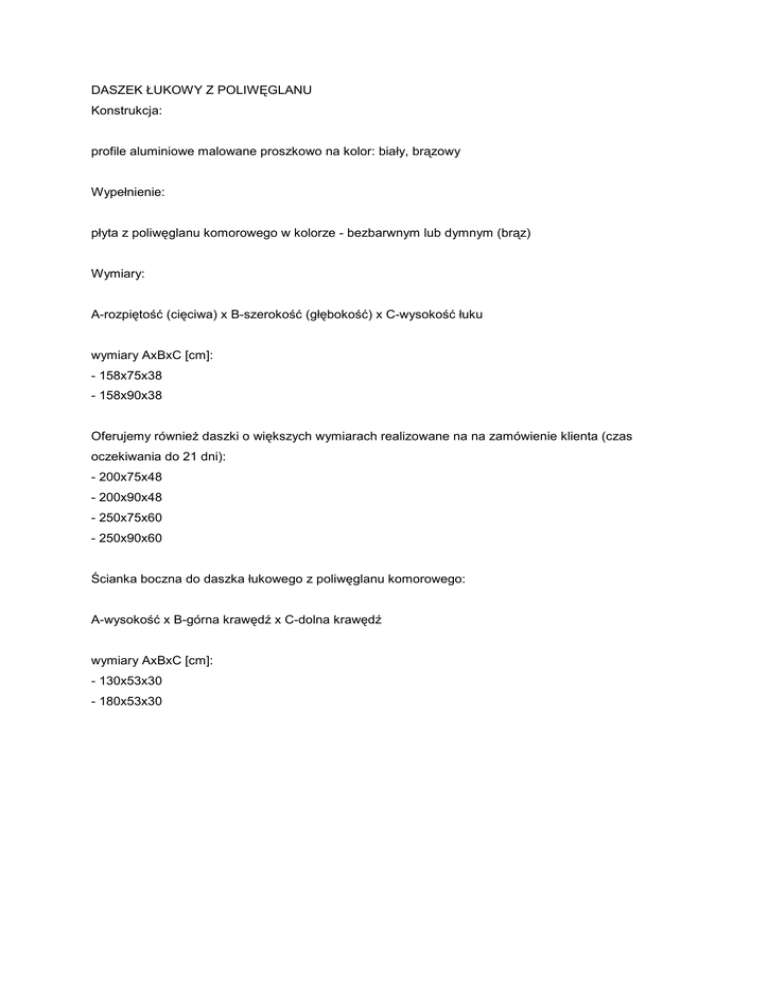

DASZEK ŁUKOWY Z POLIWĘGLANU
Konstrukcja:
profile aluminiowe malowane proszkowo na kolor: biały, brązowy
Wypełnienie:
płyta z poliwęglanu komorowego w kolorze - bezbarwnym lub dymnym (brąz)
Wymiary:
A-rozpiętość (cięciwa) x B-szerokość (głębokość) x C-wysokość łuku
wymiary AxBxC [cm]:
- 158x75x38
- 158x90x38
Oferujemy równieŜ daszki o większych wymiarach realizowane na na zamówienie klienta (czas
oczekiwania do 21 dni):
- 200x75x48
- 200x90x48
- 250x75x60
- 250x90x60
Ścianka boczna do daszka łukowego z poliwęglanu komorowego:
A-wysokość x B-górna krawędź x C-dolna krawędź
wymiary AxBxC [cm]:
- 130x53x30
- 180x53x30
Instrukcja montaŜu zadaszenia łukowego
1. Wyjąć zadaszenie z opakowania foliowego.
2. Przymierzyć zadaszenie do ściany i obrysować rysikiem otwory w uchwytach mocujących (1).
3. Wywiercić w ścianie otwory w miejscach uprzednio zaznaczonych rysikiem przy pomocy wiertarki
udarowej i wiertła do betonu f=8 mm.
4. Wsunąć koszulki kołków rozporowych w wywiercone otwory.
5. Zerwać folię ochronną z płyty poliwęglanowej.
6. Umyć daszek przy pomocy miękkiej gąbki i czystej wody.
7. PrzyłoŜyć daszek do ściany i przykręcić śrubami.
Wymiary:
A = 158 cm
B = 75 cm
C = 38 cm
Szczelinę powstałą między daszkiem a ścianą po zamontowaniu zadaszenia wypełnić silikonem
uniwersalnym. Kołki rozporowe naleŜy dostosować do rodzaju ściany.
Instrukcja montaŜu ścianki działowej
1. Wyjąć ściankę działową z opakowania.
2. Rozpakować rurkę łączącą.
3. Przy pomocy wkrętów długości 45 mm połączyć ściankę z rurką łączącą (rysunek A).
Po zamontowaniu zadaszenia i zmontowaniu elementów ścianki naleŜy połączyć zadaszenie i ściankę
działową.
1. Wyjąć zaślepki plastikowe z kształtowników zadaszenia.
2. Przy pomocy wkrętów z podkładkami gumowymi połączyć zadaszenie i ściankę boczną (rysunek
B).
3. Ustawić ściankę w pionie.
4. Zaznaczyć na ścianie miejsce na wywiercenie otworu pod kołek rozporowy (rysunek B).
5. Przesunąć w bok dół ścianki działowej.
6. Wywiercić otwór o średnicy 10 mm w zaznaczonym uprzednio miejscu.
7. Przymocować ściankę do muru za pomocą kołka rozporowego.
