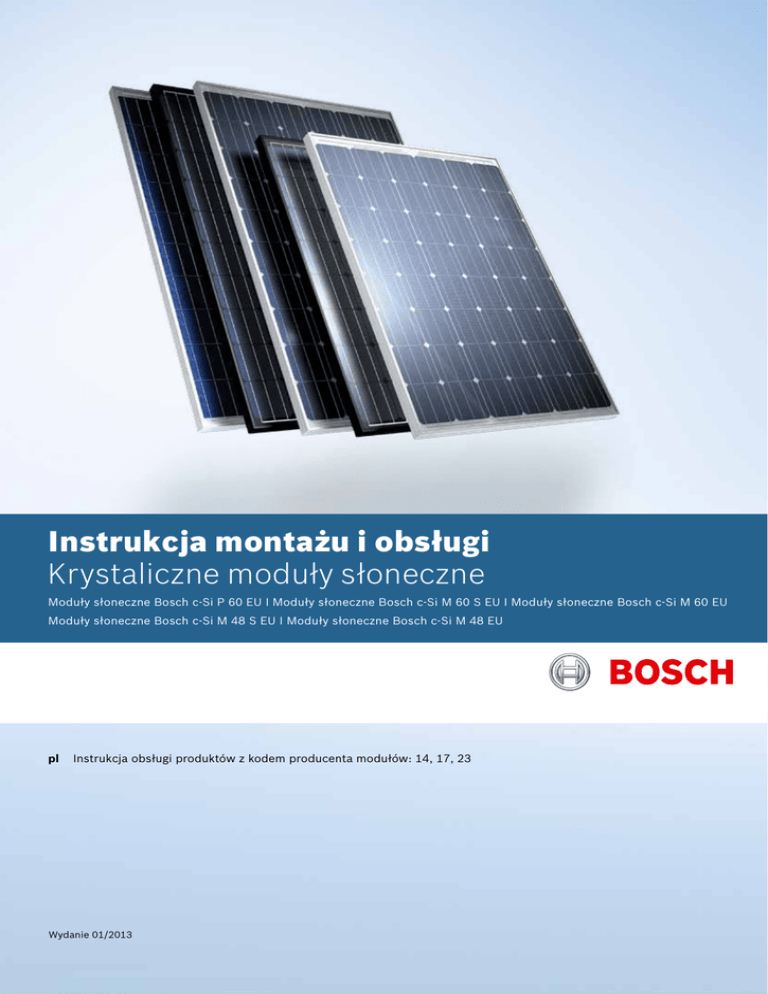

Instrukcja montażu i obsługi Krystaliczne moduły słoneczne

Transkrypt

polski
pl
Instrukcja montażu i obsługi
Krystaliczne moduły słoneczne
Moduły słoneczne Bosch c-Si P 60 EU I Moduły słoneczne Bosch c-Si M 60 S EU I Moduły słoneczne Bosch c-Si M 60 EU
Moduły słoneczne Bosch c-Si M 48 S EU I Moduły słoneczne Bosch c-Si M 48 EU
pl Instrukcja obsługi produktów z kodem producenta modułów: 14, 17, 23
Wydanie 01/2013
Moduły słoneczne Bosch c-Si M 60 EU I Moduły słoneczne Bosch c-Si M 60 S EU I Moduły słoneczne Bosch c-Si P 60 EU I Moduły słoneczne Bosch c-Si M 48 EU
Moduły słoneczne Bosch c-Si M 48 S EU I Produktów z kodem producenta modułów: 14, 17, 23
Bosch Solar Energy AG
2 | Spis treści | Wprowadzenie
pl
Spis treści
1Wprowadzenie
2
2
Wskazówki bezpieczeństwa
3
3
Wskazówki rozstawiania
4
4
Wskazówki montażowe
5
5
Wskazówki podłączania
8
6
Przyłącze elektryczne
9
7
Uziemienie10
8
Konserwacja i utrzymanie
9
Utylizacja11
10
Magazynowanie i transport
10
11
1 Wprowadzenie
Przed transportem, montażem i eksploatacją modułów
Ta instrukcja montażu i obsługi obowiązuje wyłącznie dla
słonecznych, należy w całości i dokładnie przeczytać
poniższych produktów z kodami producentów modułów
niniejszą instrukcję montażu i obsługi! Zawiera ona m.in. 14, 17, 23 w seriach
ważne informacje dotyczące bezpieczeństwa, które użyt-
moduł słoneczny Bosch c-Si P 60 EU,
kownik musi znać. Użytkowanie modułów słonecznych bez
moduł słoneczny Bosch c-Si M 60 EU,
przestrzegania wszystkich zaleceń z niniejszej instrukcji
moduł słoneczny Bosch c-Si M 60 S EU,
powoduje wygaśnięcie wszystkich roszczeń rękojmi i gwa-
moduł słoneczny Bosch c-Si M 48 EU,
rancji. Zastrzegamy sobie prawo do aktualizacji znajdują-
moduł słoneczny Bosch c-Si M 48 S EU.
cych się tutaj informacji bez uprzedniego powiadomienia.
Dla modułów słonecznych Bosch z wymienionej wyżej serii
Montaż, instalacja i uruchomienie modułów słonecznych
z kodami producentów modułów: 14, 17 i 23 obowiązuje
wymaga zaawansowanej wiedzy specjalistycznej i do-
wyłącznie instrukcja montażu i obsługi w wersji 01/2013.
świadczenia, dlatego mogą je wykonywać tylko specjaliści
Niniejsza instrukcja montażu i obsługi nie ma zastosowania
(np. elektrycy), którzy posiadają udokumentowane odpo-
w przypadku kodów producentów modułów 11 i 13.
wiednie wykształcenie.
pl
Wskazówki bezpieczeństwa | 3
 Nawet przy niewielkiej sile oświetlenia należy brać
pod uwagę całkowite napięcie jałowe modułów, tzn. podczas instalacji należy cały czas zwracać największą
Instalację elektryczną i uruchomienie może wykonywać
tylko elektryk przestrzegający poniższych wskazówek,
uwagę na błędy elektryczne, np. zwarcia.
 Rozłączanie przewodów z prądem stałym może powo-
ponieważ nieprawidłowe wykonanie może spowodować
dować powstawanie łuków elektrycznych. Dlatego
uszkodzenia i obrażenia ciała. Podczas prac z generatora-
przed rozpoczęciem każdej pracy przy instalacji sło-
mi słonecznymi, zwłaszcza na dachach, należy stosować
necznej, w szczególności przed odłączeniem złączek
odpowiednie urządzenia zabezpieczające (np. zabezpie-
w obwodzie prądu stałego, należy odłączyć falownik
czenia przed upadkiem). Należy bezwzględnie przestrze-
od sieci napięcia przemiennego.
gać przepisów związków zawodowych z zakresu bezpieczeństwa pracy. Dla własnego bezpieczeństwa i ochrony
modułu słonecznego należy przestrzegać poniższych
wskazówek bezpieczeństwa:
 W przypadku instalacji dachowych moduły należy
umieszczać nad ognioodpornym podłożem.
 Modułów słonecznych nie można instalować w pobliżu łatwopalnych substancji, gazów lub oparów.
 Obowiązują wytyczne w sprawie pożarów instalacji
Ważna wskazówka!
elektrycznych. (np. VDI 3819)
 Nigdy nie można przekraczać maksymalnego dopuszczalnego całkowitego napięcia systemowego falownika. W tym celu na podstawie ujemnego współczynnika
temperatury modułów słonecznych należy obliczyć
również napięcie jałowe całego systemu przy minimal-
 Podczas instalacji i konserwacji modułów słonecznych należy przestrzegać obowiązujących przepisów i
wskazówek bezpieczeństwa z zakresu montażu urzą-
i tabliczka znamionowa modułu).
 Moduł słoneczny należy traktować jak produkt szklany
dzeń i instalacji elektrycznych oraz przepisów właści-
i pod żadnym pozorem - w pojemniku transportowym
wych zakładów energetycznych dotyczących równole-
ani w stanie zamontowanym - nie można na nim nic
głej pracy sieciowej instalacji prądu słonecznego.
stawiać (np. skrzynek z narzędziami) ani na niego
 Przed instalacją należy sprawdzić, czy moduł słonecz-
wchodzić, ponieważ może to spowodować widoczne i
ny nie ma uszkodzeń mechanicznych. Nie można
niewidoczne uszkodzenia (np. mikropęknięcia w
montować uszkodzonych modułów słonecznych (np. ogniwach i m.in. przedwczesny spadek mocy).
modułów z pękniętymi elementami szklanymi, uszkodzeniami tylnej folii izolacyjnej).
nej dopuszczalnej temperaturze (patrz arkusz danych
Uszkodzenie tylnej folii izolacyjnej może mieć poważne skutki (rozwarstwienie, zagrożenie życia i zdrowia).
Moduł słoneczny należy koniecznie rozstawiać tak,
aby unikać zacienienia (również przez pewien czas i
częściowo, np. przez poddasza, drzewa), ponieważ
może to spowodować uszkodzenia modułów słonecz-
 W ramach modułu nie wolno wiercić otworów, przybijać ich gwoździami ani spawać.
 Modułów słonecznych nie wolno przytrzymywać ani
transportować na kablach przyłączeniowych ani na
puszce przyłączeniowej.
 Modułów słonecznych nigdy nie można zostawiać
swobodnie leżących lub bez zabezpieczenia.
 Należy przestrzegać wskazówek bezpieczeństwa
nych (np. powstawanie punktów nagrzewania i wyni-
producentów innych komponentów instalacji sło-
kające z tego niebezpieczeństwo pożaru), awarie
necznej.
generatora fotowoltaicznego i utratę mocy.
 Ze względu na szeregowe połączenie modułów (sumowanie napięć modułów) mogą wystąpić napięcia
 Nie można zakrywać otworów odwadniających w
ramie kanalików.
 Moduły słoneczne Bosch spełniają wymagania listy
wyższe niż niewielkie napięcie ochronne 120 V DC!
regulacji budowlanych DiBt (Niemieckiego Instytutu
 Moduły zostały sklasyfikowane do klasy zastosowania
Techniki Budowlanej) dla modułów fotowoltaicznych
A: napięcie niebezpieczne (IEC 61730: 50 V, EN
o maks. powierzchni szklanej 2m².
61730: większe niż 120 V)
polski
2 Wskazówki bezpieczeństwa
4 | Wskazówki bezpieczeństwa | Wskazówki rozstawiania
pl
 Przód modułu słonecznego ustawić w kierunku
Ważna wskazówka!
Podczas montażu modułu słonecznego
równika.
 Kąt nachylenia dobrać według warunków miejsco-
na dachu o kącie nachylenia > 75° w
wych i konstrukcyjnych (30° ± 15°). Specjalne infor-
Niemczech wymagane jest ogólne zezwo-
macje na temat optymalnego rozstawienia modułu
lenie nadzoru budowlanego.
znajdują się we właściwej literaturze fachowej. Kąt
nachylenia można obliczyć na podstawie następującego wzoru: kąt nachylenia = kąt szerokości w miejscu
3 Wskazówki rozstawiania
rozstawienia – 20°.
 Wszystkie moduły generatora fotowoltaicznego należy
skierować pod takim samym kątem (w poziomie i w
pionie). W przypadku niezgodności kąta należy użyć
Aby uzyskać jak najwyższy roczny zysk energetyczny,
zalecamy rozstawienie modułów według następujących
oddzielnych falowników.
 Aby zapewnić odpowiednie samooczyszczanie, kąt
kryteriów:
nachylenia musi wynosić co najmniej 10°.
 Moduł słoneczny należy koniecznie rozstawiać tak, aby
 Dla optymalnego samooczyszczania zaleca się mini-
unikać zacienienia (również przez pewien czas i częściowo, np. przez poddasza, drzewa), ponieważ może
malny kąt nachylenia 15°.
 Należy zwrócić uwagę, aby dobrze wentylowany był tył
to spowodować uszkodzenia modułów słonecznych
(np. powstawanie punktów nagrzewania i wynikające z
modułu.
 Moduły rozstawiać tak, aby tył nie stykał się z przed-
tego niebezpieczeństwo pożaru), awarie generatora
miotami leżącymi za nim również przy obciążeniu
fotowoltaicznego i utratę mocy.
mechanicznym.
 W przypadku montażu na dachu o konstrukcji płaskiej
 Aby uniknąć zwiększonego obciążenia modułów przez
uszczelnienie dachu musi być wykonane jako twarde
wiatr, konieczne jest uwzględnienie podczas rozsta-
pokrycie dachowe według DIN 4102, część 4 i 7 – w
wiania minimalnych odległości od krawędzi budynków
razie niejasności dotyczących pokrycia dachowego
należy zapytać dekarza.
wg DIN 1055-4.
 Nie zezwala się na skupianie światła słonecznego na
 W przypadku umieszczenia modułów w instalacjach
modułach za pomocą luster lub soczewek.
terenowych należy odpowiednimi środkami usunąć na
 Unikać kontaktu ze słoną wodą!
trwałe łatwopalne elementy organiczne (np. suchą
 Krystaliczne moduły słoneczne Bosch Solar Energy
trawę, słomę) w pobliżu instalacji.
pomyślnie przetestowano na zachowanie w zetknięciu
z zasolonym powietrzem na podstawie następujących
norm:
Uwaga!
– IEC 61701: 1995
W przypadku montażu na pokryciu da-
– DIN EN 61701: 2000-08
chowym niespełniającym podanych
– IEC 60068-2-52.
powyżej wymogów istnieje podwyższone
zagrożenie pożarowe spowodowane
Podczas użytkowania modułów w zasolonym powietrzu
nagromadzeniem ciepła pod modułami.
należy unikać warunków testowania podanych w normach.
pl
Wskazówki montażowe | 5
o średnicy zewnętrznej minimalnej 12 i maksymalnej
14 mm.
 Moduły należy mocować na konstrukcji dolnej w co
najmniej w czterech punktach płasko, bez naprężeń i
Ważna wskazówka!
w sposób niezwichrowany.
 Konstrukcja dolna i moduł słoneczny muszą mieć taki
sam współczynnik rozszerzalności cieplnej (aluminium).
 Należy unikać korozji stykowej między modułem
Moduł słoneczny należy koniecznie rozstawiać tak,
aby unikać zacienienia (również przez pewien czas i
częściowo, np. przez poddasza, drzewa), ponieważ
może to spowodować uszkodzenia modułów słonecznych (np. powstawanie punktów nagrzewania i wyni-
słonecznym a konstrukcją dolną w przypadku używania różnych materiałów.
 Moduły słoneczne należy mocować tak, aby były
odporne na wszystkie spodziewane obciążenia i
oddziaływania warunków atmosferycznych.
kające z tego niebezpieczeństwo pożaru), awarie
 Do montażu należy stosować tylko śruby antykorozyjne.
generatora fotowoltaicznego i utratę mocy.
 Moduł słonecznych należy montować bez naprężeń
 Pod kątem stateczności całego budynku należy
uwzględniać obciążenia powstające dodatkowo pod
wpływem ciężaru i mocowania konstrukcyjnego
instalacji fotowoltaicznej.
 Konstruktor instalacji lub użytkownik musi wykonać
dokumentację stateczności, wyginania i obciążenia
dla danego obiektu.
 Moduły należy montować na konstrukcji podstawy o
odpowiednich wymiarach, nośności i mającej długotrwałe właściwości antykorozyjne.
 Przestrzegać stref mocowania na podstawie ilustracji 2 i 3.
 Moduł słoneczny można zamocować za pomocą
zacisków lub alternatywnie bezpośrednio na otworach montażowych. Podczas używania systemów
zaciskowych powierzchnia zaciskowa na punkt mocowania na module musi wynosić co najmniej 400 mm².
mechanicznych oraz w celu skompensowania rozszerzalności materiału w wyniku wahań temperatury w
odległości minimalnej 5 mm do najbliższego modułu.
 Szczególnie w miejscach odsłoniętych zaleca się
odpowiednią instalację odgromową.
 Integrację z istniejącymi urządzeniami odgromowymi
należy wykonać z uwzględnieniem obowiązujących
przepisów.
 Moduły słoneczne należy montować tylko pionowo z
puszką przyłączeniową skierowaną do góry lub w
sposób poprzeczny.
 Przy zmianie podparcia konstrukcji należy się upewnić, że do połączeń śrubowych kabli w puszkach
przyłączeniowych nie może przedostać się woda
deszczowa ani skroplona.
 Modułu słonecznego nie można ustawiać w nagromadzonej wodzie ani w skroplinach.
Powierzchnia ułożenia zawsze musi mieć również
400 m² na każdy punkt mocowania.“
 Pozycja otworów montażowych na podstawie ilustracji 1 – 2
 W jednym module należy użyć cztery śruby i nakrętki
Kod producentów modułów
Średnica śruby
14, 17, 23
M8
Tabela 1: Dozwolone śruby mocujące do bezpośredniego montażu
antykorozyjne na podstawie tabela 1 oraz podkładki
polski
4 Wskazówki montażowe
6 | Wskazówki montażowe
pl
Przyjęcie obciążenia nacisku
Przyjęcie obciążenia nacisku ≤ 5400 Pa
≤ 2400 Pa
bez podparcia środkowego
z podparciem środkowym
System zaciskowy mocowania na
krótkich
stronach
300
400
360
440
500
200
400
360
500
długich
stronach
440
Połączenie
śrubowe na
otworach
montażowych
300
System wsuwania lub
wkładania
System wsuwania lub
wkładania
Tabela 2: Strefa mocowania pionowa
podparciem środkowym
Strefa zaciskowa
Puszka przyłączeniowa
pl
Wskazówki montażowe | 7
Przyjęcie obciążenia nacisku
≤ 2400 Pa
Przyjęcie obciążenia nacisku ≤ 5400 Pa
bez podparcia środkowego
z podparciem środkowym
polski
Połączenie
śrubowe na
otworach
montażowych
długich
stronach
500
360
360
400
200
400
300
500
440
300
krótkich
stronach
440
System wsuwania lub
wkładania
System wsuwania lub
wkładania
Tabela 3: Strefa mocowania pozioma
podparciem środkowym
Strefa zaciskowa
Puszka przyłączeniowa
8 | Wskazówki montażowe | Wskazówki podłączania
pl
990 ± 2
6
Ø4,3
100
15
36
Ø4,
15
430
335
100
990 ± 2
Ø9
Ø9
20
Ø9
4 x Module mounting holes
672 ± 0,5
1200
800
1342 ± 2
800 ± 0,5
1660 ± 2
1200
800
20
Ø9
4 x Mounting holes for grounding cable
Ilustracja 1: Tył c-Si M 60 i M 60 S, P 60, producent 14, 17 i 23
Ilustracja 2: Tył c-Si M 48, c-Si M 48 S, producent 23
5 Wskazówki podłączania
przepięciami (np. zabezpieczenie linii). Należy pamiętać,
aby nie przekraczać podanej obciążalność prądu zwrotnego IR (według obowiązującego arkusza danych).
Można podłączać tylko identyczne moduły słoneczne
takiego samego typu i z taką samą klasą mocy. Należy
W zwykłych warunkach moduł fotowoltaiczny może
pamiętać, aby w przypadku połączenia szeregowego
wygenerować wyższy prąd i/lub wyższe napięcie niż
modułów nie przekroczyć maksymalnego dopuszczalne-
podano w znormalizowanych warunkach kontroli. W celu
go napięcia systemowego. Należy przestrzegać zależno-
określenia wartości pomiarowych napięcia podzespo-
ści temperatury napięcia modułów słonecznych, ponie-
łów, kabli, wielkości bezpieczników i pomiaru sterowni-
waż w szczególności przy niskich temperaturach wzrasta
ków podłączanych do wyjścia modułów fotowoltaicznych
napięcie modułów.
należy wartość Isc i Uoc podaną na module pomnożyć
przez współczynnik bezpieczeństwa 1,25.
W przypadku równoległego podłączania modułów należy
zapewnić, aby w liniach podłączanych równolegle za-
Nie można podłączać równolegle więcej niż 2 linii modu-
wsze podłączyć w szeregu taką samą liczbę modułów
łów bez zabezpieczenia linii o odpowiednich rozmiarach.
oraz podjąć właściwe środki z zakresu ochrony przed
pl
Przyłącze elektryczne | 9
 Kable muszą mieć minimalny przekrój 4 mm², a izolacja musi posiadać dopuszczenie dla maksymalnego
systemowego napięcia jałowego.
Moduły słoneczna są przeznaczone do zastosowania w
 Kable należy chronić przed uszkodzeniami, np. po-
generatorach słonecznych podłączonych w sieci. W
przez odpowiednie zamocowanie za pomocą opasek
przypadku zastosowania do innego celu należy prze-
kablowych.
strzegać odpowiednich innych szczególnych właściwości
technicznych. Moduły słoneczne mogą być montowane
tylko przez wykwalifikowane firmy specjalistyczne. Nale-
Ważna wskazówka!
ży przy tym przestrzegać norm i przepisów odnoszących
Ruchome kable przyłączeniowe mogą się
się do instalacji fotowoltaicznych, takich jak przepisy
przetrzeć i spowodować w ten sposób
VDE, normy DIN, dyrektywa VDEW, TAB odpowiedzial-
uszkodzenia izolacji.
nych użytkowników sieci oraz przepisów związków zawodowych z zakresu BHP.
W szczególności zwraca się ponownie uwagę na nastę-
 Nie wolno otwierać puszki przyłączeniowej z kablami
pujące punkty:
podłączonymi fabrycznie.
 Puszki przyłączeniowej, kabli i wtyczek przyłączeniowych nie można czyścić ani smarować substancjami
Ważna wskazówka!
zawierającymi olej, tłuszcz lub alkohol.
 Nie można zdejmować wtyczek słonecznych zamocowanych fabrycznie.
 Podczas montażu należy pamiętać o odciążkach kabli
przyłączeniowych modułu.
 Przed zamontowaniem puszki przyłączeniowej należy
 Kable przyłączeniowe mają wysoko jakościowy sys-
sprawdzić czy kable i złączki nie są uszkodzone bądź
tem złączek odpowiedni do zastosowań fotowoltaicz-
zabrudzone.
nych. Wtyczki są oznaczone według biegunowości lub
 Nie instalować uszkodzonych modułów fotowoltaicz-
kable przyłączeniowe są wykonane w kolorze czerwo-
nych ani modułów z zabrudzonymi złączkami.
nym dla bieguna dodatniego i niebieskim dla ujemne-
 Moduły słoneczne, a w szczególności złączki i narzę-
go, patrz tabela 4 i arkusz danych.
dzia, muszą być suche w momencie instalacji.
 Między modułem a falownikiem należy zamontować
urządzenia rozłączające, do których musi być łatwy
dostęp, aby w razie niebezpieczeństwa można było
odłączyć stronę prądu stałego.“
Należy się upewnić, że wszystkie połączenia elektryczne są dobrze zamknięte.
 Do podłączania linii modułów należy stosować tylko
właściwe kable do montażu zewnętrznego (odporne
na promieniowanie UV i ozon, odporność na temperaturę od -40° C do 110° C).
Producent
Wersja
modułu
Biegun dodatni
Biegun ujemny
14
EU xx014
MC3, dodatni
PV-KST3
MC3, ujemny
PV-KBT3
17
EU xx017
MC3, dodatni
PV-KST3
MC3, ujemny
PV-KBT3
17
EU xx117
MC4, dodatni
PV-KST4
MC4, ujemny
PV-KBT4
23
EU xx123
MC4, dodatni
PV-KST4
MC4, ujemny
PV-KBT4
Tabela 4: Kody wtyczek przyłączeniowych 1
1 EU
XXXXX: wewnętrzny kod technologiczny
polski
6 Przyłącze elektryczne
10 | Przyłącze elektryczne | Konserwacja i utrzymanie
 Podczas podłączania złączek, modułów oraz podłączania modułów słonecznych do falowników należy
koniecznie zwrócić uwagę na biegunowość. Niewła-
pl
Zamocowanie pasującej okrągłej końcówki kablowej
(przekrój kabla min 2,1 mm²)
Stosowanie pasującej śruby mocującej (średnica
ściwe podłączenie biegunów powoduje zniszczenie
minimalna 4 mm), samonacinającej tarczy zębatej,
ważnych podzespołów technicznych, takich jak falow-
podkładki sprężystej i pasującej nakrętki
niki, dioda ochronna itp.  Kable przyłączeniowe należy układać tak, aby nie
przekroczyć minimalnego kąta zgięcia 60 mm.
 Aby uniknąć niebezpieczeństwa porażeń elektrycznych, wszystkie ramy modułów słonecznych oraz
konstrukcja nośna wyrównywania potencjałów muszą
być połączone z uziemieniem w sposób umożliwiający łatwe przewodzenie. Zalecamy wykonanie uziemie-
Stosowanie pasującej śruby samonacinającej. W
metalu muszą znaleźć się dwa pełne zwoje gwintu
jednej śruby.
Szkodliwego kontaktu powodującego korozję można
uniknąć poprzez stosowanie materiałów antykorozyjnych.
Pozycja otworów uziemiających na podstawie ilustracji 1 – 2.
nia poza budynkiem. Należy przy tym przestrzegać
przepisów prawa obowiązujących w danym regionie
oraz zaleceń producentów falowników i zabezpieczeń.
8 Konserwacja i utrzymanie
Nigdy nie wyciągać ani nie podłączać wtyczek przy
Aby uzyskać optymalną moc modułów słonecznych,
działającym prądzie obciążenia!
konieczna jest niewielka konserwacja i działania służące
utrzymaniu w stanie sprawności. W celu zachowania
7 Uziemienie
optymalnej mocy systemu zalecamy sprawdzenie i ewentualne poprawienie poniższych punktów w cyklu półrocznym:
 W przypadku silnego lub lokalnego zabrudzenia (np. Szczególnie w miejscach odsłoniętych zaleca się odpo-
odchodami ptasimi) zaleca się czyszczenie szklanej
wiednią instalację odgromową. Integrację z istniejącymi
powierzchni modułu odwapnioną wodą dopasowaną
urządzeniami odgromowymi należy wykonać z uwzględ-
do temperatury modułu oraz miękką szczotką. Nie
nieniem obowiązujących norm krajowych i przepisów.
wolno stosować agresywnych środków czyszczących,
Odpowiednie otwory uziemienia są zaznaczone z tyłu
kwasów ani ług.
ramy modułu.
 Należy sprawdzać, czy połączenia elektryczne i me-
W celu uziemienia należy wykonać następujące czynno-
chaniczne są czyste, mocno zamocowane i nienaru-
ści:
szone. Nieprawidłowości należy natychmiast usuwać.
 Zaleca się, aby użytkownik regularnie kontrolował
zyski.
Ważna wskazówka!
 W instalacjach terenowych należy minimalizować
niebezpieczeństwo zapalenia się elementów organicznych w pobliżu instalacji (np. suchej trawy,
słomy) poprzez regularne koszenie trawy.
pl
Utylizacja | Magazynowanie i transport | 11
 Nie wykonywać na modułach żadnych czynności
ostrymi narzędziami.
 Podczas magazynowania i transportu należy zapew-
Uszkodzone lub stare moduły słoneczne należy utylizować w sposób specjalistyczny. Nie można ich wyrzucać
razem ze śmieciami domowymi.
nić odpowiednie podparcie każdego modułu.
 Ustawianie opakowań w stosy może spowodować
uszkodzenia modułów słonecznych i należy tego
bezwarunkowo unikać!
 Moduły słoneczne należy zabezpieczyć przed prze-
Ważna wskazówka!
wróceniem!
 Między poszczególne moduły słoneczne należy włożyć przełożenia.
Zalecamy przechowywanie wszystkich modułów słonecz-
10 Magazynowanie i transport
nych w suchych pomieszczeniach i w oryginalnym opakowaniu do momentu ostatecznego montażu.
Transportowane moduły muszą być dobrze zapakowane,
Obsługa modułów wymaga największej staranności.
zgodnie z przepisami miejscowymi i europejskimi. Zaleca
Zaleca się zachowanie ostrożności podczas rozpakowy-
się stosowanie oryginalnego opakowania.
wania, transportu i magazynowania tymczasowego:
Podczas odstawiania lub transportu poszczególnych
modułów do miejsca bezpośredniego montażu (np. na
Ważna wskazówka!
dachu) należy unikać jakichkolwiek uszkodzeń modułu.
Nie można podnosić ani transportować modułów na
jednej części ramy!
 Nie stawiać modułów gwałtownie na twardym
podłożu ani na narożnikach.
 Unikać wyginana podczas transportu lub rozpakowywania.
 Nie upuszczać modułów.
 Nie kłaść na modułach żadnych przedmiotów.
Stan instrukcji montażu: 01/2013
polski
9 Utylizacja
pl
Robert-Bosch-Straße 1
99310 Arnstadt
Niemcy
Tel.: + 49(0)3628 66 44-0
Faks: + 49(0)3628 66 44-1133
www.bosch-solarenergy.com

Instrukcja montażu i obsługi Krystaliczne moduły słoneczne

Transkrypt

Podobne dokumenty

KOSZTORYS Meble na zamówienie wraz z frontamii

2 200 52.1 m2

Kupię sprzęt AGD firmy Bosh, lodówka, pralka, piekarnik
