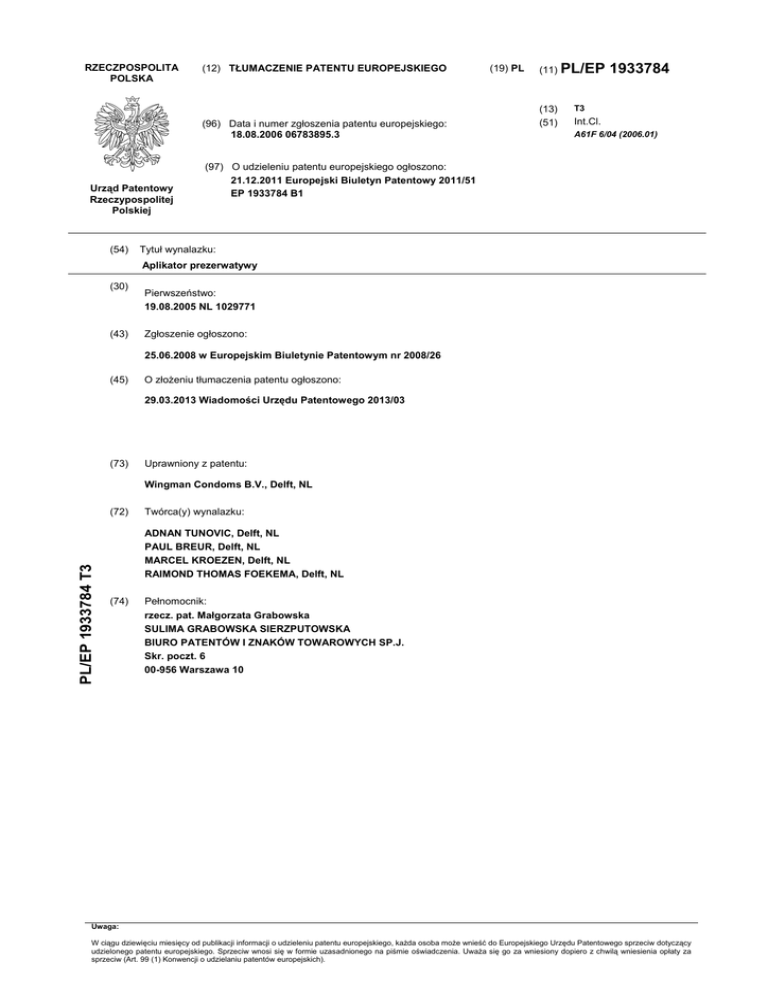

RZECZPOSPOLITA
POLSKA
(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO
(96) Data i numer zgłoszenia patentu europejskiego:
18.08.2006 06783895.3
Urząd Patentowy
Rzeczypospolitej
Polskiej
(54)
(19) PL
(11) PL/EP
(13)
(51)
1933784
T3
Int.Cl.
A61F 6/04 (2006.01)
(97) O udzieleniu patentu europejskiego ogłoszono:
21.12.2011 Europejski Biuletyn Patentowy 2011/51
EP 1933784 B1
Tytuł wynalazku:
Aplikator prezerwatywy
(30)
(43)
Pierwszeństwo:
19.08.2005 NL 1029771
Zgłoszenie ogłoszono:
25.06.2008 w Europejskim Biuletynie Patentowym nr 2008/26
(45)
O złożeniu tłumaczenia patentu ogłoszono:
29.03.2013 Wiadomości Urzędu Patentowego 2013/03
(73)
Uprawniony z patentu:
Wingman Condoms B.V., Delft, NL
PL/EP 1933784 T3
(72)
Twórca(y) wynalazku:
ADNAN TUNOVIC, Delft, NL
PAUL BREUR, Delft, NL
MARCEL KROEZEN, Delft, NL
RAIMOND THOMAS FOEKEMA, Delft, NL
(74)
Pełnomocnik:
rzecz. pat. Małgorzata Grabowska
SULIMA GRABOWSKA SIERZPUTOWSKA
BIURO PATENTÓW I ZNAKÓW TOWAROWYCH SP.J.
Skr. poczt. 6
00-956 Warszawa 10
Uwaga:
W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący
udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za
sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).
SGS-2349/VAL
EP 1 933 784 B1
Opis
[0001] Niniejszy wynalazek dotyczy aplikatora prezerwatywy według części przedznamiennej zastrzeŜenia 1.
[0002] Taki aplikator prezerwatywy jest znany z WO88/02624. Inne przykłady aplikatorów prezerwatywy są ujawnione w EP429144 i US 5316019.
5
[0003] Jeszcze inny aplikator prezerwatywy jest znany z FR 2693652, gdzie na Figurach 3
i 4 ujawniono aplikator prezerwatywy zawierający włókienkową pętlę. Pętla ma dwie łukowate przeciwległe prowadzące części, które podczas stosowania są usytuowane na zwiniętej części prezerwatywy. Pomiędzy dwiema prowadzącymi częściami jest przewidziana
utrzymująca część, która podczas stosowania spoczywa na zwiniętej części prezerwatywy.
10
Na końcach pętli przewidziano uchwyty do trzymania.
[0004] W EP 744 167 ujawniono prezerwatywę w opakowaniu.
[0005] Celem wynalazku jest dostarczenie ulepszonego aplikatora prezerwatywy.
[0006] Ten cel jest osiągnięty przez aplikator prezerwatywy według zastrzeŜenia 1. Aplikator prezerwatywy zawiera co najmniej jeden łukowaty element prowadzący do zaczepie-
15
nia o zewnętrzną powierzchnię prezerwatywy. Element prowadzący, podczas uŜycia, przebiega w sąsiedztwie zwiniętej części wspomnianej prezerwatywy wzdłuŜ co najmniej części obwodu prezerwatywy. Na co najmniej jednym końcu wspomnianego elementu prowadzącego jest przewidziana obejmująca pętla do przyjęcia zwiniętej części prezerwatywy.
Obejmująca pętla jest otwarta z dolnej strony i rozpościera się podczas uŜycia nad zwiniętą
20
częścią prezerwatywy.
[0007] NaleŜy zauwaŜyć, Ŝe we wcześniejszej i dalszej części opisu dolna strona jest określona jako strona, gdzie znajduje się otwarty koniec prezerwatywy.
[0008] Według innego aspektu wynalazku, aplikator prezerwatywy zawiera dwie zawiasowo połączone połówki, przy czym kaŜda połówka zawiera podtrzymujący środek dla
25
zwiniętej części prezerwatywy i element uchwytowy do uchwycenia kaŜdej z połówek w
celu ich odsunięcia od siebie. Połówki aplikatora mogą być połączone zawiasowo względem siebie wokół osi zawiasowej, która jest równoległa do osi prezerwatywy. Elementy
uchwytowe są korzystnie diametralnie przeciwległe, toteŜ mogą być one łatwo przytrzymane palcami jednej dłoni.
30
[0009] Wynalazek stanie się bardziej oczywisty na podstawie następującego opisu, odnoszącego się do rysunku, na którym:
2
Fig. 1 przedstawia w rzucie perspektywicznym korzystną postać wykonania aplikatora prezerwatywy według wynalazku, z umieszczoną w nim zwiniętą prezerwatywą,
Fig. 2 przedstawia w schematycznym przekroju poprzecznym prowadzenie prezer5
watywy w aplikatorze prezerwatywy z Fig. 1,
Fig. 3 przedstawia w rzucie perspektywicznym nieznacznie zmodyfikowaną wersję
postaci wykonania aplikatora prezerwatywy z Fig. 1,
Fig. 4 przedstawia opakowany aplikator prezerwatywy z Fig. 1 wyposaŜony w prezerwatywę,
10
Fig. 5 przedstawia w rzucie perspektywicznym inną postać wykonania aplikatora
prezerwatywy według wynalazku,
Fig. 6a i 6b przedstawiają w rzucie perspektywicznym jeszcze inną postać wykonania aplikatora prezerwatywy według wynalazku, i
Fig. 7a-7c przedstawiają, w jaki sposób aplikator prezerwatywy według wynalazku
15
jest trzymany podczas uŜycia.
[0010] Na Fig. 1 przedstawiono aplikator prezerwatywy, który zasadniczo jest oznaczony
odnośnikiem liczbowym 10. Zwinięta prezerwatywa, oznaczona odnośnikiem liczbowym
11, jest umieszczona w aplikatorze 10 prezerwatywy.
[0011] Aplikator 10 prezerwatywy ma dwa przeciwległe łukowate elementy prowadzące 3.
20
Elementy prowadzące 3 w tej postaci wykonania stanowią włókienkowe elementy o okrągłym, korzystnie kołowym przekroju poprzecznym. KaŜdy z elementów prowadzących
moŜe być opisany jako łuk koła i jest ustawiony tak, Ŝe jest skierowany swoim wklęsłym
bokiem w kierunku przeciwległego elementu prowadzącego 3. Wspomniany łuk koła ma
korzystnie promień krzywizny, który jest zasadniczo większy niŜ przeciętny promień pre-
25
zerwatywy i ten łuk ciągnie się na przykład przez kąt 30° - 60°, korzystnie około 45°. Ten
kształt zapewnia tę korzyść, Ŝe aplikator 10 prezerwatywy moŜe być stosowany do rozciągnięcia prezerwatyw o róŜnych wielkościach, czyli o róŜnych średnicach.
[0012] KaŜdy koniec elementów prowadzących 3 jest wyposaŜony na swoich odpowiednich końcach w obejmującą pętlę, odpowiednio 1a i 1b. Obejmujące pętle 1a i 1b mają taki
30
wymiar, Ŝe zwinięta część 2 prezerwatywy 11, w stanie całkowitego zwinięcia, moŜe
zmieścić się w obejmujących pętlach 1a, 1b odpowiednich elementów prowadzących 3.
KaŜda obejmująca pętla 1a, 1b ma otwór 5, który jest węŜszy niŜ średnica, czyli grubość,
zwiniętej części 2 całkowicie zwiniętej prezerwatywy 11.
[0013] KaŜda z pętli 1a, 1b ciągnie się od odpowiedniego elementu prowadzącego 3 na
35
zewnątrz, zasadniczo w promieniowym kierunku w stosunku do elementu prowadzącego 3.
3
Innymi słowy, kaŜda pętla 1a, 1b leŜy w płaszczyźnie, która jest zasadniczo prostopadła w
stosunku do wzdłuŜnego kierunku odpowiedniego elementu prowadzącego 3 w miejscu,
gdzie jest umieszczona pętla 1a, 1b. MoŜna to najlepiej zobaczyć na Fig. 3. Tym sposobem
pętle 1a, 1b mogą właściwie opasać zwiniętą część 2 prezerwatywy 11 i zapewnia się, Ŝe
5
zwinięta część prezerwatywy 11 będzie mogła obracać się wewnątrz obejmującej pętli 1.
[0014] W korzystnej postaci wykonania z Fig. 1 i Fig. 3 jeden koniec kaŜdej obejmującej
pętli 1a, 1b jest zamocowany do odpowiedniego elementu prowadzącego 3. Korzystnie
obejmujące pętle 1a, 1b są utworzone jako nierozdzielna część elementów prowadzących
3. Drugi koniec obejmującej pętli 1a, 1b jest zamocowany do elementu uchwytowego 4.
10
Element uchwytowy 4 jest zasadniczo uformowany jako segment pierścieniowy, który jest
usytuowany w kierunku promieniowym na zewnątrz od elementu prowadzącego. KaŜdy
element uchwytowy 4 rozpościera się zasadniczo koncentrycznie z odpowiednim elementem prowadzącym 3. Segment pierścieniowy moŜe mieć płytkę uchwytową 4a, która moŜe
mieć dowolny odpowiedni kształt. Korzystnie płytki uchwytowe 4a są nachylone w kie-
15
runku do góry i na zewnątrz, co zapewnia lepszy uchwyt do przesuwania aplikatora 10 w
dół wzdłuŜ prącia. MoŜliwe jest takŜe połączenie elementu uchwytowego 4 w innym miejscu elementu prowadzącego 3. Pomiędzy elementem uchwytowym 4 i odpowiednim elementem prowadzącym 3 znajduje się przestrzeń 7, przez którą część prezerwatywy 11 biegnie wzdłuŜ elementu prowadzącego 3.
20
[0015] Element prowadzący 3, obejmujące pętle 1a, 1b zamocowane do jego końców i
element uchwytowy 4 zamocowany do elementu prowadzącego 3 za pośrednictwem obejmujących pętli 1a, 1b tworzą jedną połówkę aplikatora 10 prezerwatywy. Dwie przeciwległe połówki aplikatora są połączone na jednym boku zawiasowym elementem 6, który
określa oś zawiasową, która jest równoległa do osi prezerwatywy. Zawiasowy człon 6 za-
25
wiera, w przedstawionej postaci wykonania, elastyczny element połączeniowy, który jest
zamocowany do jednego końca kaŜdego z elementów prowadzących 3 na obejmujących
pętlach 1a, 1b. Drugie końce elementów prowadzących 3 są wolne, to znaczy niepołączone
ze sobą i mogą być odsuwane od siebie. Zawiasowy element 6 jest wykonany z elastycznego materiału. MoŜe on być takiego rodzaju, Ŝe działa jak spręŜyna, której siła spręŜysto-
30
ści przeciwdziała rozchodzeniu się połówek aplikatora, tak Ŝe w stanie nieobciąŜonym
wolne końce połówek aplikatora znajdują się blisko siebie, jak to przedstawiono na Fig. 1 i
Fig. 3.
[0016] Obejmujące pętle 1a, 1b pozwalają na lepsze utrzymywanie prezerwatywy 11 w
aplikatorze 10, takŜe gdy zmienia się stan rozwarcia połówek aplikatura podczas nakłada-
35
nia prezerwatywy na prącie. W szczególności pętle 1a na wolnym końcu członów prowa-
4
dzących 3, czyli końcu przeciwległym do końca, gdzie jest zamocowany zawiasowy element 6, są skuteczne w utrzymaniu prezerwatywy 11 i pozwalają określić lepiej moment,
w którym prezerwatywę 11 zwalnia się z aplikatora 10. Jest to odwrotnie niŜ w przypadku
na przykład aplikatora prezerwatywy ujawnionego w FR 2 693 652, w którym nie ma pod5
trzymujących środków na otwartym końcu pętli i prezerwatywa moŜe być przez nieuwagę
zwolniona zbyt wcześnie z aplikatora.
[0017] Korzystnie pętle 1b, które znajdują się na końcu członów prowadzących 3, gdzie
przewidziany jest zawiasowy element 6, w nieobciąŜonym stanie aplikatora 10 są wystarczająco oddalone od siebie, aby zapobiec zaciśnięciu prezerwatywy 11 między nimi,
10
szczególnie gdy aplikator 10 jest otwierany zawiasowo. Materiał prezerwatywy zatrzymany pomiędzy pętlami 1b powodowałby mniej płynne rozwijanie prezerwatywy 11 i miejscowe rozciągnięcie materiału prezerwatywy tworzące ślady rozciągnięcia na rozwiniętej
prezerwatywie. Stwierdzono, Ŝe ze względu na przeciętną wielkość prezerwatyw, byłoby
korzystnie, aby odległość d (patrz Fig. 3) pomiędzy pętlami 1b wynosiła 0,5 - 0,8 mm, aby
15
zapobiec występowaniu tego efektu.
[0018] Aplikator prezerwatywy przedstawiony na Fig. 3 ma podtrzymującą pętlę 8, która
jest zamocowana swymi dwoma końcami do jednego z elementów prowadzących 3. Podtrzymująca pętla 8 jest wykonana z elastycznego materiału i przebiega w kierunku drugiego elementu prowadzącego 3, toteŜ podczas stosowania zbiorniczek prezerwatywy moŜe
20
przechodzić przez podtrzymującą pętlę 8 i zaginać się na niej tak, Ŝe zakończenie zbiorniczka moŜna ułoŜyć się pod przeciwległym elementem prowadzącym 3.
[0019] Aplikatory 10 prezerwatywy z Fig. 1 i 3 są uformowane jako jedna część z elastycznego materiału z tworzywa sztucznego. Odpowiedni materiał ma wystarczającą elastyczność, dzięki czemu aplikator 10 jest elastycznie odkształcalny, co jest korzystne do
25
jego stosowania. Dodatkowo, odpowiedni materiał jest taki, Ŝe ma wystarczająco małą
chropowatość, tak Ŝe aplikator 10 po procesie formowania ma wystarczająco gładką powierzchnię, co jest waŜne, aby zapobiec zniszczeniu prezerwatywy przez aplikator 10.
Stwierdzono, Ŝe polipropylen (PP) i polietylen o duŜej gęstości (HDPE) spełniają te wymagania, ale moŜna takŜe wziąć pod uwagę inne odpowiednie materiały.
30
[0020] Prezerwatywę 11 moŜna umieścić w aplikatorze 10 w wyniku uchwycenia zwiniętej prezerwatywy 11 za jej otwarty koniec odwrócony od aplikatora 10, od spodu (wskazane na Fig. 3 strzałką 12) aplikatora 10 w kierunku aplikatora 10. Zwiniętą część 2 prezerwatywy 11 wkłada się przez otwory 5 w obejmujące pętle 1a, 1b. Przez wciśnięcie zwiniętej części 2 w otwory 5, które są węŜsze niŜ średnica zwiniętej części 2, pętle 1a, 1b, ze
35
względu na swą elastyczność odkształcają się i otwory stają się szersze tak, aby pozwolić
5
na przejście zwiniętej części 2. Po przejściu zwiniętej części 2 przez otwory 5 pętle 1a, 1b
odkształcają się z powrotem do swego stanu spoczynkowego, przez co zwinięta część 2
jest trzymana w czterech pętlach 1a, 1b aplikatora 10 prezerwatywy. Łukowate elementy
prowadzące 3 są wsunięte pod zwiniętą część 2 prezerwatywy 11, jak jest to najlepiej wi5
doczne na Fig. 1.
[0021] Jakkolwiek konstrukcja umoŜliwia uŜytkownikowi łatwe umieszczenie nowej prezerwatywy w aplikatorze 10, w tym momencie moŜna załoŜyć, Ŝe aplikator prezerwatywy
jest produktem jednorazowym, który wyrzuca się po uŜyciu. Aplikator 10 prezerwatywy i
prezerwatywa 11 są korzystnie dostarczone jako uprzednio zespolone ze sobą w jednym
10
opakowaniu 9, jak to przedstawiono na Fig. 4, tak Ŝe zespół jest od razu gotowy do uŜycia
po wyjęciu go z opakowania 9. W ten sposób nie są potrzebne Ŝadne przygotowawcze
czynności, które mogłyby przeszkodzić w uprawianiu miłości.
[0022] Gdy prezerwatywa jest nałoŜona na prącie, to średnicę otwartego końca prezerwatywy 11 moŜna powiększyć przez rozsuwanie elementów prowadzących 3 przy pomocy
15
palców jednej dłoni trzymających przeciwległe elementy uchwytowe 4 i oddalając je od
siebie. Podczas przesuwania do dołu aplikatora 10 prezerwatywy wzdłuŜ prącia elementy
prowadzące 3 prowadzą prezerwatywę 11 za przewaŜającą część obwodu, jak to zilustrowano schematycznie na Fig. 2. Elementy prowadzące 3 zapobiegają równieŜ tarciu prezerwatywy 11 o krawędź 21 odpowiednich otworów 5 pętli 1a, 1b, co jest zobrazowane na
20
Fig. 2, a co mogłoby prowadzić do niepoŜądanego rozciągania materiału prezerwatywy.
[0023] Podczas przesuwania do dołu aplikatora 10 wzdłuŜ prącia zwinięta część 2 prezerwatywy 11 obraca się wewnątrz obejmujących pętli 1a, 1b. Działanie pętli 1a, 1b jest porównywalne z działaniem panewki. Z powodu małej powierzchni styku pętli 1a, 1b ze zwiniętą częścią 2 prezerwatywy 11 korzystnie osiąga się małe tarcie pomiędzy prezerwatywą
25
11 a pętlami 1a, 1b podczas rozwijania. Jest to odwrotnie niŜ, na przykład w aplikatorach
prezerwatyw, które mają obejmujący środek podobny do rowka (np. na Fig. 6), który styka
się ze zwiniętą częścią prezerwatywy na większej części obwodu. MoŜliwa obecność środka poślizgowego na prezerwatywie 11 moŜe korzystnie dodatkowo zmniejszyć tarcie między pętlami 1a, 1b a zwiniętą częścią 2 prezerwatywy 11 przy obracaniu. WaŜne jest, aby
30
zwinięta część 2 prezerwatywy 11 mogła obracać się w pętlach 1a, 1b przy wystarczająco
małym tarciu, dla zapobieŜenia temu, Ŝeby odwinięta długość ze zwiniętej części 2 nie
stała się mniejsza niŜ długość, na jaką aplikator 10 jest nasuwany wzdłuŜ prącia, poniewaŜ
mogłoby to prowadzić do rozciągnięcia materiału prezerwatywy, co powoduje niepoŜądane napręŜenia.
35
[0024] W wyniku rozwijania zwiniętej części 2 prezerwatywy 11 średnica zwiniętej części
6
2 zmniejsza się stopniowo. Po rozwinięciu prezerwatywy 11 na określoną długość średnica
zwiniętej części 2 będzie mniejsza niŜ szerokość odpowiednich otworów 5 odpowiednich
obejmujących pętli 1a, 1b, toteŜ zwinięta część 2 moŜe przejść przez wspomniane otwory
5. Zatem aplikator 10 moŜna zdjąć z prezerwatywy 11. Trzymanie aplikatora będzie opisa5
ne poniŜej w dalszej części w odniesieniu do Fig. 7a-7c.
[0025] Na Fig. 5 przedstawiony jest aplikator 50 prezerwatywy, który jest wariantem aplikatora prezerwatywy z Fig. 1. Dlatego teŜ odpowiadające sobie elementy są wskazane tymi
samymi odnośnikami liczbowymi. Aplikator 50 prezerwatywy ma jedynie pętle 1a na jednym końcu odpowiednich elementów prowadzących 3. Drugie końce odpowiednich ele-
10
mentów prowadzących 3 są zawiasowo połączone z elementem połączeniowym 51. Element połączeniowy 51 moŜe być utworzony jako włókienkowy element albo inny spręŜysty element, aby umoŜliwić połączenie zawiasowe pomiędzy połówkami aplikatora. Element połączeniowy zaczepia o górną stronę zwiniętej część 2 prezerwatywy 11.
[0026] Jeszcze inną postać wykonania aplikatora prezerwatywy według wynalazku przed-
15
stawiono na Fig. 6a i 6b. Ten aplikator prezerwatywy, oznaczony odnośnikami liczbowymi
60, zawiera dwie połówki 61a i 61b aplikatora, które są połączone zawiasowym członem
62. KaŜda połówka 61a, 61b aplikatora stanowi zasadniczo półkolisty segment pierścieniowy. Najbardziej wewnętrzny promieniowo fragment pierścienia połówkowego ma obejmujący rowek 64, który jest otwarty do dołu. Podczas stosowania obejmujący rowek 64
20
mieści zwiniętą część 2 prezerwatywy 11. Najbardziej zewnętrzny promieniowo fragment
63 segmentu pierścieniowego tworzy powierzchnię uchwytową, która moŜe być uchwycona pomiędzy dwoma palcami. Zacisk 65, który zaciska zbiorniczek 11a prezerwatywy 11,
jest zamocowany do połówki 61 aplikatora przy pomocy sznureczka 66 lub podobnego
elementu. Podczas zakładania prezerwatywy 11 na prącie zacisk 65 będzie ciągnięty auto-
25
matycznie od zbiorniczka 11a prezerwatywy 11 na skutek działania sznureczka 66, który
ma jedynie ograniczoną długość w stosunku do całej długości prezerwatywy 11.
[0027] Manipulowanie róŜnymi postaciami wykonania aplikatora prezerwatywy opisanymi
powyŜej jest obecnie wyjaśnione w ogólny sposób w odniesieniu do Fig. 7a-7c. Na Fig.
7a-7c prezerwatywę pominięto ze względu na przejrzystość. Na Fig. 7a przedstawiono, jak
30
element uchwytowy na jednej połówce 70a aplikatora moŜe być zaciśnięty pomiędzy kciukiem 71 i serdecznym palcem 74. Element uchwytowy na drugiej połówce 70b aplikatora
moŜe być zaciśnięty pomiędzy wskazującym palcem 72 i środkowym palcem 73 tej samej
dłoni. Rozkładanie dwóch wymienionych par palców prowadzi do rozłoŜenia połówek 70a
i 70b aplikatora, które są zawiasowo połączone na jednym boku przez zawiasowe połącze-
35
nie 70c.
7
[0028] W wyniku rozłoŜenia połówek 70a, 70b aplikatora, jak to jest przedstawione na Fig.
7b, zwinięta część prezerwatywy zostaje rozciągnięta tak, Ŝe moŜe być łatwiej nałoŜona na
prącie i aplikator z prezerwatywą moŜe być przesunięty bez znacznego oporu szybkim
ruchem do dołu.
5
[0029] Po całkowitym rozwinięciu prezerwatywy na prąciu, połówki 70a, 70b aplikatora
mogą zostać rozłoŜone bardziej, jak to przedstawiono na Fig. 7c, dzięki czemu na stronie
przeciwległej do zawiasowego połączenia moŜe utworzyć się otwór wystarczająco szeroki
do przejścia przezeń prącia, dzięki czemu aplikator moŜe zostać usunięty w bocznym kierunku w stosunku do prącia.
10
[0030] NaleŜy zauwaŜyć, Ŝe jakkolwiek jest to korzystne, środki uchwytowe niekoniecznie
muszą być przystosowane do uchwycenia przez dwie pary palców. MoŜna takŜe przewidzieć zastosowanie na przykład pierścieniowego elementu lub podobnego na kaŜdej połówce aplikatora. KaŜdy ze wspomnianych pierścieniowych elementów jest taki, Ŝe moŜna
weń włoŜyć palec. Rozkładając palce, które są tej samej dłoni, połówki aplikatora zostają
15
rozłoŜone i osiąga się ten sam efekt, jak opisany powyŜej. Oczywiście, moŜna takŜe sobie
wyobrazić inne modyfikacje elementów uchwytowych, dopóki elementy uchwytowe
umoŜliwiają uchwycenie i rozkładane połówek aplikatora przy uŜyciu jednej ręki.
ZastrzeŜenia patentowe
1. Aplikator (10, 50) prezerwatywy zawierający co najmniej jeden łukowaty element
prowadzący (3) do zaczepienia o zewnętrzną powierzchnię prezerwatywy (11), który to
20
element prowadzący (3), podczas uŜycia, przebiega w sąsiedztwie zwiniętej części (2)
prezerwatywy (11) wzdłuŜ co najmniej części obwodu prezerwatywy (11), przy czym
na co najmniej jednym końcu tego elementu prowadzącego (3) jest przewidziana obejmująca pętla (1a, 1b) do pomieszczenia zwiniętej części (2) prezerwatywy (11), która
to obejmująca pętla (1a, 1b) jest otwarta od spodu i przebiega podczas uŜycia nad zwi-
25
niętą częścią (2) prezerwatywy (11), znamienny tym, Ŝe aplikator (10, 50) zawiera
wiele wzajemnie połączonych elementów prowadzących (3), które są połączone zawiasowym elementem (6), przy czym do kaŜdego elementu prowadzącego jest zamocowany element uchwytowy (4).
2. Aplikator prezerwatywy według zastrzeŜenia 1, w którym elementy prowadzące (3) są
30
ruchome względem siebie.
3. Aplikator prezerwatywy według zastrzeŜenia 1 albo 2, w którym aplikator (10, 50)
zawiera dwa przeciwległe elementy prowadzące (3), które są wzajemnie połączone i
8
które zaczepiają się o prezerwatywę (11) na przeciwległych bokach.
4. Aplikator prezerwatywy według dowolnego z zastrzeŜeń 1-3, w którym na obydwu
końcach elementów prowadzących (3) jest przewidziana obejmująca pętla (1a, 1b).
5. Aplikator prezerwatywy według zastrzeŜenia 3, w którym jeden koniec elementów
5
prowadzących (3) jest połączony z odpowiednim końcem przeciwległego elementu
prowadzącego (3) za pomocą zawiasowego elementu (6).
6. Aplikator prezerwatywy według zastrzeŜenia 5, w którym zawiasowy element (6) rozpościera się pomiędzy odpowiednimi obejmującymi pętlami (1b) na końcu, który jest
powiązany z odpowiednimi członami prowadzącymi (3).
10
7. Aplikator prezerwatywy według dowolnego z zastrzeŜeń 1-6, w którym zawiasowy
element (6) jest utworzony jako pętla z elastycznego materiału.
8. Aplikator prezerwatywy według dowolnego z zastrzeŜeń 1-7, w którym zawiasowy
element (6) działa jak spręŜyna.
9. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym obej-
15
mujące pętle (1a, 1b) przebiegają poprzecznie, korzystnie zasadniczo prostopadle do
wzdłuŜnego kierunku członu prowadzącego (3) na końcu z nim powiązanym.
10. Aplikator prezerwatywy według zastrzeŜenie 9, w którym obejmująca pętla (1a, 1b)
jest utworzona jako całość z odpowiednim elementem prowadzącym (3).
11. Aplikator prezerwatywy według zastrzeŜenia 9 albo 10, w którym otwór (5) w obejmu-
20
jących pętlach (1a, 1b) jest ukierunkowany zasadniczo w tym samym kierunku co
otwarty koniec prezerwatywy (11).
12. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym kaŜdy
element uchwytowy (4) jest usytuowany promieniowo na zewnątrz od odpowiedniego
elementu prowadzącego (3).
25
13. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym element uchwytowy (4) jest zasadniczo ukształtowany jako segment pierścieniowy, który
jest usytuowany koncentrycznie z odpowiednim łukowatym elementem prowadzącym
(3).
14. Aplikator prezerwatywy według zastrzeŜenia 13, w którym element uchwytowy (4),
30
ukształtowany jako segment pierścieniowy, ma płytkę uchwytową (4a) przebiegającą
na zewnątrz zasadniczo w kierunku promieniowym.
15. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym element uchwytowy (4) jest zamocowany do obydwu końców odpowiedniego elementu
prowadzącego (3).
35
16. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym ele-
9
menty prowadzące (3) są włókienkowe.
17. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym otwór
(5) w obejmującej pętli (1a, 1b) jest węŜszy niŜ średnica zwiniętej części (2) prezerwatywy (11) w jej całkowicie zwiniętym stanie.
5
18. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym przewidziano podtrzymujący środek (8, 65) dla zbiorniczka (11a) prezerwatywy (11).
19. Aplikator prezerwatywy według zastrzeŜenia 18, w którym podtrzymujący środek (8,
65) dla zbiorniczka (11a) prezerwatywy (11) jest zamocowany do co najmniej jednego
z elementów prowadzących (3).
10
20. Aplikator prezerwatywy według zastrzeŜenia 19, w którym podtrzymujący środek (8)
stanowi elastyczna podtrzymująca pętla (8), która jest zamocowana obydwoma jej końcami do jednego z elementów prowadzących (3), przy czym podtrzymująca pętla (8)
biegnie w kierunku drugiego elementu prowadzącego (3), tak Ŝe w trakcie uŜytkowania
zbiorniczek (11a) prezerwatywy (11) przechodzi przez podtrzymującą pętlę (8) i jest na
15
niej zagięty.
21. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym aplikator (10, 50) jest uformowany jako jedna część z tworzywa sztucznego.
22. Aplikator prezerwatywy według dowolnego z poprzednich zastrzeŜeń, w którym jeden
z elementów uchwytowych (4, 63) jest przystosowany do zaciśnięcia pomiędzy wska-
20
zującym palcem i środkowym palcem, a drugi element uchwytowy (4, 63) jest przystosowany do zaciśnięcia pomiędzy kciukiem i serdecznym palcem tej samej dłoni.
23. Zestaw aplikatora (10, 50, 60) prezerwatywy według dowolnego z poprzednich zastrzeŜeń i prezerwatywy (11).
24. Zespół aplikatora (10, 50, 60) prezerwatywy według dowolnego z zastrzeŜeń 1-22 i
25
prezerwatywa wstępnie umieszczona w aplikatorze (10, 50, 60) prezerwatywy.
25. Opakowanie (9) zawierające aplikator (10, 50, 60) prezerwatywy według dowolnego z
zastrzeŜeń 1-22 z prezerwatywą (11).
26. Opakowanie (9) według zastrzeŜenia 25, w którym prezerwatywa (11) jest wstępnie
umieszczona w aplikatorze (10, 50, 60).
Uprawniony:
Wingman Condoms B.V.
Pełnomocnik:
mgr inŜ. Małgorzata Grabowska
Rzecznik patentowy
10
11
12
13
14
DOKUMENTY PRZEDSTAWIONE W OPISIE
Ta lista dokumentów przedstawionych przez Zgłaszającego została przyjęta jedynie dla
informacji czytającego i nie jest częścią składową europejskiego opisu patentowego. Została ona utworzona z duŜą starannością; Europejski Urząd Patentowy nie ponosi jednak
Ŝadnej odpowiedzialności za ewentualne błędy i braki.
Dokumenty patentowe przedstawione w opisie
• WO 8802624 A [0002]
• EP 429144 A [0002]
• US 5316019 A [0002]
• FR 2693652 [0003] [0016]
• EP 744167 A [0004]
