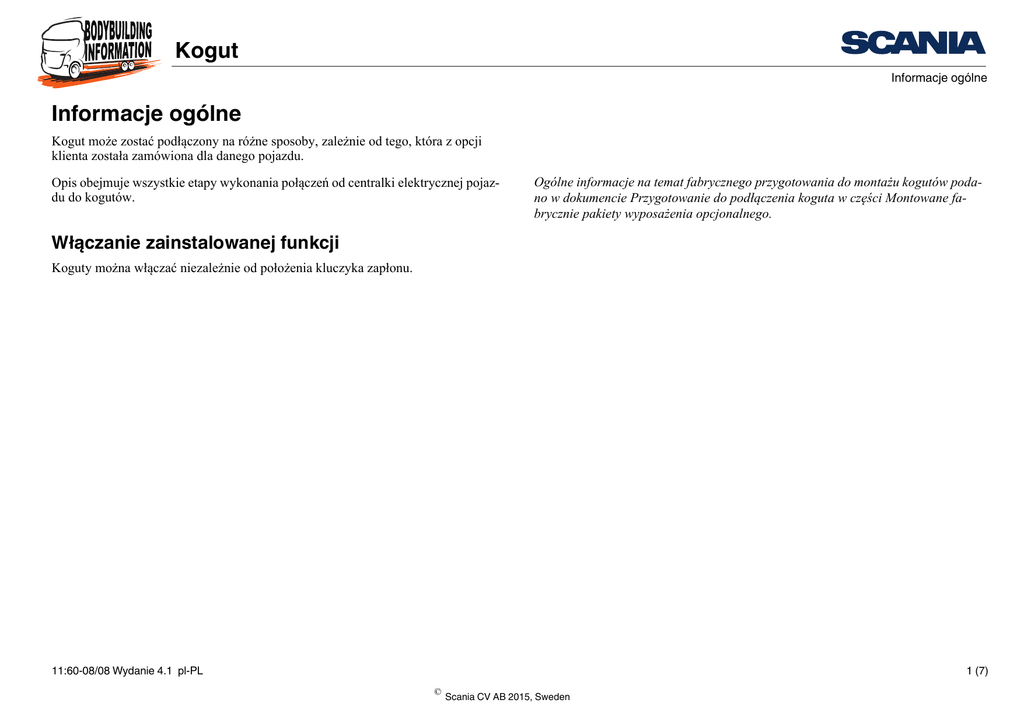

Kogut Informacje ogólne

PGRT
Kogut
Informacje ogólne
Informacje ogólne
Kogut może zostać podłączony na różne sposoby, zależnie od tego, która z opcji
klienta została zamówiona dla danego pojazdu.
Opis obejmuje wszystkie etapy wykonania połączeń od centralki elektrycznej pojazdu do kogutów.
Ogólne informacje na temat fabrycznego przygotowania do montażu kogutów podano w dokumencie Przygotowanie do podłączenia koguta w części Montowane fabrycznie pakiety wyposażenia opcjonalnego.
Włączanie zainstalowanej funkcji
Koguty można włączać niezależnie od położenia kluczyka zapłonu.
11:60-08/08 Wydanie 4.1 pl-PL
1 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Warunki dla podwozia
Warunki dla podwozia
Data produkcji pojazdu
Miejsce produkcji
Södertälje
Zwolle
Angers
Data produkcji pojazdu
Miejsce produkcji
Södertälje
Zwolle
Angers
Numer seryjny podwozia
2005-01-21 2 006 429 5 117 958 9 097 244 -
Numer seryjny podwozia
- 2005-01-20
- 2 006 428
- 5 117 957
- 9 097 243
Montowane fabrycznie pakiety wyposażenia opcjonalnego
Opcja
Alternatywa
Kogut
Brak
Wiązka przewodów zabudowy z kabiny do ramy
7-stykowa
7+7-stykowa
7+7+7-stykowa
Wiązka przewodów zabudowy w ramie
2m
8m
12 m
Wiązka przewodów zabudowy w dachu
Jest
Kod wersji
1330Z
2411B
2411E
2411F
3023A
3023D
3023C
3024A
Montowane fabrycznie pakiety wyposażenia opcjonalnego
Opcja
Alternatywa
Wiązka przewodów zabudowy z kabiny do ramy
7-stykowa
4+7-stykowa
4+7+7-stykowa
7+7-stykowa
Wiązka przewodów zabudowy w ramie
2m
7m
12 m
Wiązka przewodów zabudowy w dachu
Jest
Kod wersji
2411B
2411C
2411D
2411E
3023A
3023B
3023C
3024A
11:60-08/08 Wydanie 4.1 pl-PL
2 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Instrukcja podłączenia
Instrukcja podłączenia
Opcja 1: Podłączenie dodatkowego koguta
Opis czynności serwisowych i naprawczych
1. Wymontuj schowek podręczny mieszczący się w półce dachowej, aby uzyskać
dostęp do złącza.
2. Podłącz przewód dodatkowych kogutów do styku 20 złącza C3 razem z istniejącym przewodem. Patrz rysunek.
Obciążenie
309 056
Uwaga:
To połączenie wymaga przekaźnika.
Złącze C3
Więcej informacji na temat podłączenia przekaźników zamieszczono w dokumentach
w części Instrukcja instalacji.
11:60-08/08 Wydanie 4.1 pl-PL
3 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Instrukcja podłączenia
Informacje o częściach i położeniu połączeń
1 Wiązka przewodów zabudowy w
dachu
2 Przewód elektrycznya.
3 Wiązka przewodów zabudowy z
kabiny do ramy
4 Wiązka przewodów zabudowy w
ramie
5 Kogut
6 Bezpiecznik
7 Przekaźnik
Montowana fabrycznie
7
1
C3
5
Podłączony przez końcówkę oczkową do
punktu masowego G15
Montowana fabrycznie
6
+24 V
30
Dostarczana fabrycznie
G15
Mont. przez producenta nadwozia
Rozmiar 30 A
Położenie 30 w centralce elektrycznej
Zamykający
Mont. przez producenta nadwozia
8 Przewód elektryczny
8
2
C494
C494
16
C494
C494
a. Można wykorzystać wszystkie nieużywane styki w złączu C494. Podane styki służą jedynie jako
przykład. Należy zwrócić uwagę, że wybór wpływa na połączenie (złącze i numeracja styków) w
złączu DIN na ramie podwozia.
15
3
Przewody (poz. 2 i 8) muszą mieć przekrój co najmniej 2,5 mm2. Przewody elektryczne montuje producent nadwozia.
4
Części można zakupić u dealera firmy Scania.
5
C486
2
W pojazdach wyprodukowanych do 8 marca 2011 złącza wiązki przewodów zabudowy znajdują się w górnej części lewego nadkola.
1
361 957
C486
11:60-08/08 Wydanie 4.1 pl-PL
4 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Instrukcja podłączenia
Opcja 2: Podłączenie przy istniejącym przygotowaniu do podłączenia koguta
Opis czynności serwisowych i naprawczych
1. Wyciągnij zaślepkę. Zaznaczone złącza przechodzą przez dach kabiny.
2. Podłącz koguta do złącza C207 lub C208.
Obciążenie
Maksymalne stałe obciążenie złączy C207, C208 i C325 wynosi 144 W na każde. Jeżeli ma występować większe obciążenie, należy zastosować przekaźnik. Przewody
muszą mieć przekrój co najmniej 2,5 mm2.
Informacje o częściach i położeniu połączeń
1
1 Wiązka przewodów przygotowana Montowana fabrycznie
do podłączenia kogutaa
2 Wiązka przewodów
3 Kogut
2
3
C207
1
2
a. Zawiera przełącznik umieszczony w konsoli dachowej.
C208
3
2
309 059
Przewody muszą mieć przekrój co najmniej 2,5 mm2. Przewody elektryczne montuje
producent nadwozia.
Części można zakupić u dealera firmy Scania.
11:60-08/08 Wydanie 4.1 pl-PL
5 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Instrukcja podłączenia
Opcja 3
Zasilanie jest uzyskiwane z bezpiecznika nadwozia 30 w centralce elektrycznej za
pośrednictwem przełącznika. Sygnały dostarczane są do złącza C494, które przekazuje je do złączy DIN znajdujących się pod kabiną za pośrednictwem opcjonalnej
wiązki przewodów nadwozia z kabiny do ramy.
Opis czynności serwisowych i naprawczych
Wykonaj jedną z poniższych czynności:
• Podłącz opcjonalną wiązkę przewodów nadwozia w ramie prowadzącą od złączy
DIN do kogutów.
• W przypadku montowania kogutów na dachu kabiny sygnały można podłączyć z
przełącznika do koguta za pośrednictwem opcjonalnej wiązki przewodów zabudowy w dachu.
11:60-08/08 Wydanie 4.1 pl-PL
6 (7)
©
Scania CV AB 2015, Sweden
PGRT
Kogut
Instrukcja podłączenia
Informacje o częściach i położeniu połączeń
1 Wiązka przewodów zabudowy w
dachu
2 Przewód elektrycznya
3 Wiązka przewodów zabudowy z
kabiny do ramy
4 Wiązka przewodów zabudowy w
ramie
5 Kogut
6 Przewód elektryczny
7 Bezpiecznik
8 Włącznik
5
Montowana fabrycznie
1
6
G10
Podłączony przez końcówkę oczkową do
punktu masowego G15
Montowana fabrycznie
7
+24 V
8
30
Dostarczana fabrycznie
G15
Mont. przez producenta nadwozia
Podłączony przez końcówkę oczkową do
punktu masowego G10
Rozmiar 30 A
Położenie 30 w centralce elektrycznej
Zamykający
Mont. przez producenta nadwozia
9
2
C494
C494
C494
16
C494
9 Przewód elektryczny
15
3
a. Można wykorzystać wszystkie nieużywane styki w złączu C494. Podane styki służą jedynie jako
przykład. Należy zwrócić uwagę, że wybór wpływa na połączenie (złącze i numeracja styków) w
złączu DIN na ramie podwozia.
4
Przewody muszą mieć przekrój co najmniej 2,5 mm2. Przewody elektryczne montuje
producent nadwozia.
5
C486
2
W pojazdach wyprodukowanych do 8 marca 2011 złącza wiązki przewodów zabudowy znajdują się w górnej części lewego nadkola.
1
C486
361 956
Części można zakupić u dealera firmy Scania.
11:60-08/08 Wydanie 4.1 pl-PL
7 (7)
©
