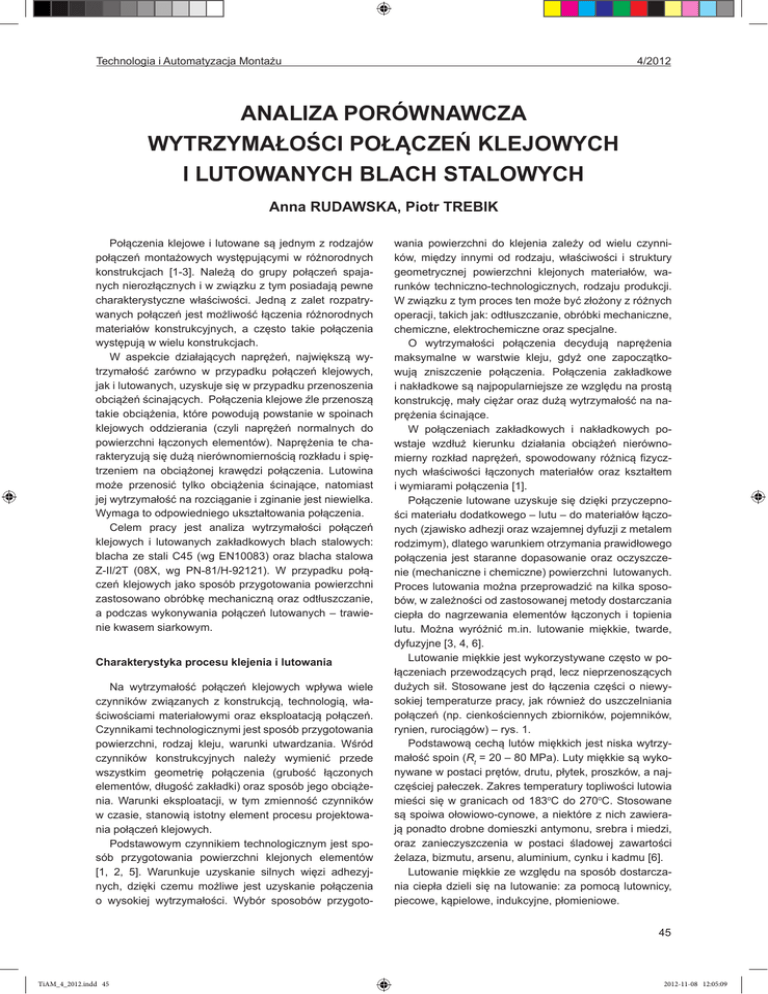

ANALIZA PORÓWNAWCZA
WYTRZYMAŁOŚCI POŁĄCZEŃ KLEJOWYCH
I LUTOWANYCH BLACH STALOWYCH
Anna Rudawska, Piotr trebik
Połączenia klejowe i lutowane są jednym z rodzajów
połączeń montażowych występującymi w różnorodnych
konstrukcjach [1-3]. Należą do grupy połączeń spajanych nierozłącznych i w związku z tym posiadają pewne
charakterystyczne właściwości. Jedną z zalet rozpatrywanych połączeń jest możliwość łączenia różnorodnych
materiałów konstrukcyjnych, a często takie połączenia
występują w wielu konstrukcjach. W aspekcie działających naprężeń, największą wytrzymałość zarówno w przypadku połączeń klejowych,
jak i lutowanych, uzyskuje się w przypadku przenoszenia
obciążeń ścinających. Połączenia klejowe źle przenoszą
takie obciążenia, które powodują powstanie w spoinach
klejowych oddzierania (czyli naprężeń normalnych do
powierzchni łączonych elementów). Naprężenia te charakteryzują się dużą nierównomiernością rozkładu i spiętrzeniem na obciążonej krawędzi połączenia. Lutowina
może przenosić tylko obciążenia ścinające, natomiast
jej wytrzymałość na rozciąganie i zginanie jest niewielka.
Wymaga to odpowiedniego ukształtowania połączenia.
Celem pracy jest analiza wytrzymałości połączeń
klejowych i lutowanych zakładkowych blach stalowych:
blacha ze stali C45 (wg EN10083) oraz blacha stalowa
Z-II/2T (08X, wg PN-81/H-92121). W przypadku połączeń klejowych jako sposób przygotowania powierzchni
zastosowano obróbkę mechaniczną oraz odtłuszczanie,
a podczas wykonywania połączeń lutowanych – trawienie kwasem siarkowym.
Charakterystyka procesu klejenia i lutowania
Na wytrzymałość połączeń klejowych wpływa wiele
czynników związanych z konstrukcją, technologią, właściwościami materiałowymi oraz eksploatacją połączeń.
Czynnikami technologicznymi jest sposób przygotowania
powierzchni, rodzaj kleju, warunki utwardzania. Wśród
czynników konstrukcyjnych należy wymienić przede
wszystkim geometrię połączenia (grubość łączonych
elementów, długość zakładki) oraz sposób jego obciążenia. Warunki eksploatacji, w tym zmienność czynników
w czasie, stanowią istotny element procesu projektowania połączeń klejowych.
Podstawowym czynnikiem technologicznym jest sposób przygotowania powierzchni klejonych elementów
[1, 2, 5]. Warunkuje uzyskanie silnych więzi adhezyjnych, dzięki czemu możliwe jest uzyskanie połączenia
o wysokiej wytrzymałości. Wybór sposobów przygoto-
wania powierzchni do klejenia zależy od wielu czynników, między innymi od rodzaju, właściwości i struktury
geometrycznej powierzchni klejonych materiałów, warunków techniczno-technologicznych, rodzaju produkcji.
W związku z tym proces ten może być złożony z różnych
operacji, takich jak: odtłuszczanie, obróbki mechaniczne,
chemiczne, elektrochemiczne oraz specjalne.
O wytrzymałości połączenia decydują naprężenia
maksymalne w warstwie kleju, gdyż one zapoczątkowują zniszczenie połączenia. Połączenia zakładkowe
i nakładkowe są najpopularniejsze ze względu na prostą
konstrukcję, mały ciężar oraz dużą wytrzymałość na naprężenia ścinające.
W połączeniach zakładkowych i nakładkowych powstaje wzdłuż kierunku działania obciążeń nierównomierny rozkład naprężeń, spowodowany różnicą fizycznych właściwości łączonych materiałów oraz kształtem
i wymiarami połączenia [1].
Połączenie lutowane uzyskuje się dzięki przyczepności materiału dodatkowego – lutu – do materiałów łączonych (zjawisko adhezji oraz wzajemnej dyfuzji z metalem
rodzimym), dlatego warunkiem otrzymania prawidłowego
połączenia jest staranne dopasowanie oraz oczyszczenie (mechaniczne i chemiczne) powierzchni lutowanych.
Proces lutowania można przeprowadzić na kilka sposobów, w zależności od zastosowanej metody dostarczania
ciepła do nagrzewania elementów łączonych i topienia
lutu. Można wyróżnić m.in. lutowanie miękkie, twarde,
dyfuzyjne [3, 4, 6].
Lutowanie miękkie jest wykorzystywane często w połączeniach przewodzących prąd, lecz nieprzenoszących
dużych sił. Stosowane jest do łączenia części o niewysokiej temperaturze pracy, jak również do uszczelniania
połączeń (np. cienkościennych zbiorników, pojemników,
rynien, rurociągów) – rys. 1.
Podstawową cechą lutów miękkich jest niska wytrzymałość spoin (Rt = 20 – 80 MPa). Luty miękkie są wykonywane w postaci prętów, drutu, płytek, proszków, a najczęściej pałeczek. Zakres temperatury topliwości lutowia
mieści się w granicach od 183oC do 270oC. Stosowane
są spoiwa ołowiowo-cynowe, a niektóre z nich zawierają ponadto drobne domieszki antymonu, srebra i miedzi,
oraz zanieczyszczenia w postaci śladowej zawartości
żelaza, bizmutu, arsenu, aluminium, cynku i kadmu [6].
Lutowanie miękkie ze względu na sposób dostarczania ciepła dzieli się na lutowanie: za pomocą lutownicy,
piecowe, kąpielowe, indukcyjne, płomieniowe.
