QuarkXPress 4.1. Projekty praktyczne

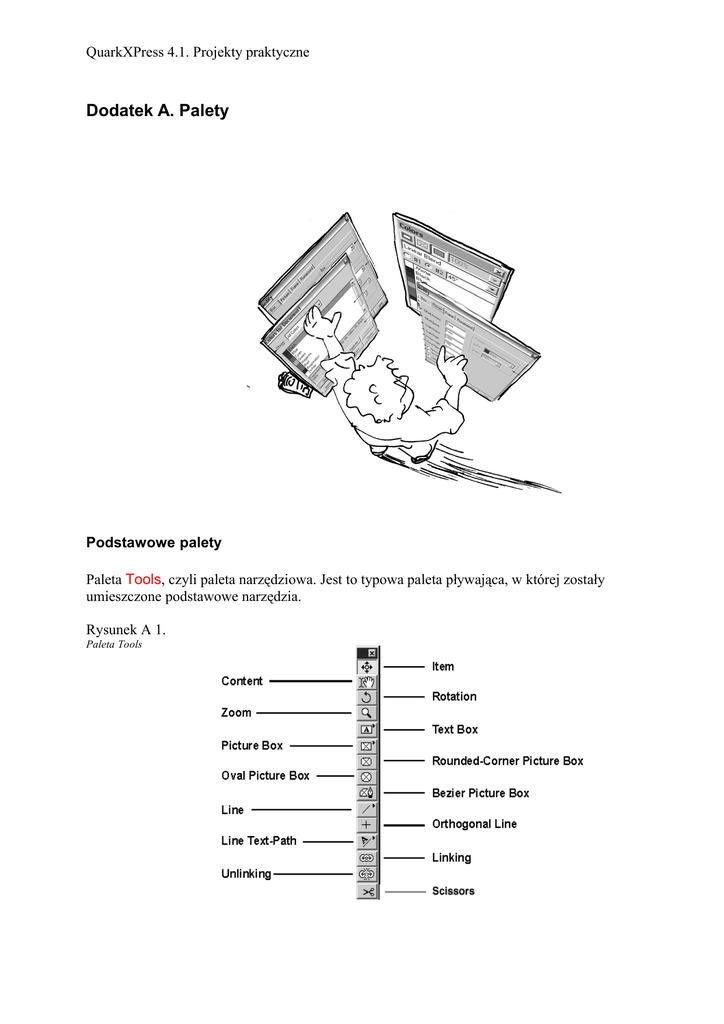

Dodatek A. Palety
Podstawowe palety
Paleta Tools, czyli paleta narzędziowa. Jest to typowa paleta pływająca, w której zostały
umieszczone podstawowe narzędzia.
Rysunek A 1.
Paleta Tools
QuarkXPress 4.1. Projekty praktyczne















Item — narzędzie służące do zaznaczania i przemieszczania obiektów.
Content — narzędzie, dzięki któremu możliwa jest edycja zawartości ramek
tekstowych i graficznych.
Rotation — narzędzie służące do obracania obiektów.
Zoom — lupa służąca do powiększania i pomniejszania widoku dokumentu.
Text Box — grupa ramek tekstowych mogących przechowywać tekst zarówno
wpisany bezpośrednio, jak i importowany.
Picture Box — grupa ramek graficznych przeznaczonych do przechowywania
elementów graficznych.
Rounded-Corner Picture Box — odmiana prostokątnej ramki graficznej z
zaokrąglonymi narożnikami.
Oval Picture Box — owalna ramka graficzna.
Bezier Picture Box — ramka graficzna tworzona za pomocą krzywych Beziera.
Line — grupa narzędzi do rysowania linii prostych, odręcznych i Beziera.
Orthogonal Line — narzędzie do rysowania linii, ale tylko w pionie lub poziomie.
Line-Text Path — grupa narzędzi służących do rysowania ścieżek, na których można
umieścić tekst.
Linking — narzędzie do łączenia ramek tekstowych.
Unlinking — narzędzie do usuwania połączeni pomiędzy ramkami tekstowymi.
Scissors — narzędzie nożyczki, które służy do rozcinania ścieżek i ramek.
Paleta Measurements, czyli paleta miar. Paleta ta jest paletą informacyjno-funkcyjną. Dzięki
jej wskazaniom możliwe jest uzyskanie informacji o wielkości obiektu i jego położeniu na
stronie jak i zmianę tych parametrów. Paleta Measurements zmienia swój wygląd w
zależności od używanego aktualnie narzędzia i ramki, na której odbywa się edycja.
Rysunek A 2.
Paleta Measurements
przy aktywnym
narzędziu Content i
pracy z ramką tekstową
1. Pola X i Y określają współrzędne położenia ramki na stronie.
2. Pola, w których wyświetlane są informacje o rozmiarze ramki.
3. Górna opcja określa kąt obrotu ramki. Dolna opcja służy do określenia ilości kolumn
tekstowych, na jakie może być podzielona ramka.
4. Dwie opcje umożliwiające wykonanie odbicia lustrzanego w poziomie (górna) i pionie
(dolna).
5. Opcja wyznaczająca użytą interlinię w tekście.
6. Przyciski opcji umożliwiające określenie wyrównywania tekstu w akapicie.
7. Ikony formatujące wygląd tekstu w ramce: pismo normalne, tekst pogrubiony, tekst
pochylony, tekst podkreślony, tekst przekreślony, obrys, cień, wielkie litery, kapitaliki,
indeks górny, indeks dolny i indeks górny-wyższy.
8. Okno wyboru kroju czcionki.
9. Opcja określająca stopień pisma, czyli jego wielkość.
QuarkXPress 4.1. Projekty praktyczne
Rysunek A.3.
Paleta
Measurements przy
aktywnym narzędziu
Item lub Content i
zaznaczonej ramce
graficznej
1. Pola X i Y określają współrzędne położenia ramki na stronie.
2. Pola, w których wyświetlane są informacje o rozmiarze ramki.
3. Górna opcja określa kąt obrotu ramki. Dolna opcja umożliwia zaokrąglenie
narożników ramki.
4. Dwie opcje umożliwiające wykonanie odbicia lustrzanego w poziomie (górna) i pionie
(dolna).
5. Opcje informujące o skali pomniejszenia lub powiększenia grafiki.
6. Opcje, którymi możliwe jest określenie położenia ilustracji wewnątrz ramki za
pomocą wartości numerycznych.
7. Górna opcja umożliwia obrót zawartości ramki. Dolna pozwala zawartość ramki
ukosować.
Rysunek A.4.
Paleta Measurements
przy aktywnym
narzędziu Item i pracy
z liniami
1. Pola określające położenie w układzie współrzędnych pierwszego punktu kontrolnego.
2. Pola określające położenie w układzie współrzędnych drugiego punktu kontrolnego.
3. Opcja wyboru sposobu, w jaki paleta miar wyświetla informacje o położeniu i
wyglądzie linii: współrzędne dla końców linii (standardowe ustawienie), współrzędne
pierwszego punktu kontrolnego z opcjami długości linii i kąta nachylenia,
współrzędne środka linii z opcjami długości linii i kąta nachylenia, współrzędne
drugiego punktu kontrolnego z opcjami długości linii i kąta nachylenia.
4. Opcja ustalająca grubość linii.
5. Menu rozwijalne stylu linii.
6. Menu rozwijalne opcji zakończeń linii.
Rysunek A.5.
Paleta Measurements
przy aktywnym
narzędziu Content i
pracy z tekstem na
krzywej
1. Pola X i Y określają współrzędne położenia ramki na stronie.
2. Pola, w których wyświetlane są informacje o rozmiarze ramki.
3. Górna opcja określa kąt obrotu ramki. Dolna opcja służy do określenia ilości kolumn
tekstowych, na jakie może być podzielona ramka.
4. Opcja umieszczająca tekst po drugiej stronie ścieżki.
5. Opcja wyznaczająca użytą interlinię w tekście.
6. Przyciski opcji umożliwiające określenie wyrównywania tekstu w akapicie.
7. Wybór kroju czcionki.
8. Opcje formatujące wygląd tekstu.
QuarkXPress 4.1. Projekty praktyczne
9. Określanie stopnia pisma.
Palety funkcyjne
Paleta Colors, w której znajdują się informacje o kolorach standardowych programu i
kolorach utworzonych przez użytkownika.
Rysunek A.6.
Paleta Colors
1. Trzy ikony określające kolor: obramowania ramki, zawartości ramki (grafika lub tekst)
i tła ramki.
2. Opcja tinty koloru.
3. Wybór stylu przejścia tonalnego (gradientu).
4. Opcje ustawień przejścia tonalnego: definicja (wybór) koloru pierwszego i drugiego
oraz ustalenie kąta wyświetlania przejścia.
5. Paleta kolorów używanych w dokumencie.
Paleta Colors for... jest paletą służącą do definiowania własnych kolorów i edycji
istniejących.
Rysunek A.7.
Paleta Colors for...
1. Opcja umożliwiająca ustawienie, jakie kolory dokumentu będą wyświetlane przez
okno poniżej (2).
QuarkXPress 4.1. Projekty praktyczne
2. Okno kolorów dostępnych do edycji i używanych w dokumencie.
3. Okno wyświetlające informacje o kolorze zaznaczonym w oknie kolorów (2).
4. Wiersz przycisków: nowy kolor, edycja koloru, duplikowanie koloru, usuniecie
koloru.
5. Wiersz przycisków: pobranie kolorów z innego dokumentu, edycja zalewkowania,
zapis palety kolorów, poniechanie ustawień.
Paleta Layout umożliwia szybkie i sprawne zarządzanie stronami dokumentu.
Rysunek A.8.
Paleta Layout
1. Opcja pustej pojedynczej i rozkładowej strony wzorcowej (Master).
2. Dwie ikony: lewa umożliwia duplikowanie stron wzorcowych, a prawa usuwanie
zarówno stron Master jak i stron dokumentu.
3. Okno zdefiniowanych stron wzorcowych.
4. Okno wyświetlające wszystkie strony dokumentu i umożliwiające swobodne ich
przemieszczanie.
Paleta Style Sheets umożliwia zastosowanie formatowania tekstu zdefiniowanymi stylami.
Rysunek A.9.
Paleta Style Sheets
1. Okno zdefiniowanych stylów akapitu.
2. Okno zdefiniowanych stylów znaku.
Paleta Style Sheets for... jest paletą umożliwiającą definiowanie i edycję stylów tekstowych.
QuarkXPress 4.1. Projekty praktyczne
Rysunek A.10.
Style Sheets for...
1. Opcja umożliwiająca ustawienie, jakie style dokumentu będą wyświetlane przez okno
poniżej (2).
2. Okno wyświetlające style używane w dokumencie.
3. Okno wyświetla szczegółowe informacje o zaznaczonym stylu.
4. Wiersz przycisków: nowy styl, edycja stylu, duplikowanie stylu, usunięcie stylu.
5. Wiersz przycisków: pobranie stylu z innego dokumentu, zapis ustawień okna,
poniechanie ustawień.
Paleta Modify z aktywną zakładką Box.
Rysunek A.11.
Paleta Modify i aktywna
zakładka Box
1.
2.
3.
4.
5.
6.
7.
8.
Położenie obiektu w układzie współrzędnych w osi X.
Położenie obiektu w układzie współrzędnych w osi Y.
Szerokość obiektu.
Wysokość obiektu.
Kąt obrotu obiektu.
Pochylenie obiektu.
Zaokrąglenie narożników ramki.
Opcja wyłączenie druku zawartości ramki.
QuarkXPress 4.1. Projekty praktyczne
9. Określenie koloru wypełnienia (tła) ramki i jego tinty (odcienia koloru).
10. Opcje ustawiające efekt przejścia tonalnego kolorów: styl gradientu, kąt, drugi kolor
gradientu, odcień drugiego koloru.
11. Wiersz przycisków: zatwierdzenie ustawień palety, poniechanie ustawień, podgląd
zastosowanych ustawień.
Paleta Modify z aktywną zakładką Picture.
Rysunek A.12.
Paleta Modify i aktywna
zakładka Picture
1. Położenie obiektu w układzie współrzędnych w osi X.
2. Położenie obiektu w układzie współrzędnych w osi Y
3. Skalowanie ilustracji w poziomie.
4. Skalowanie ilustracji w pionie.
5. Obrót ilustracji o zadany kąt.
6. Pochylenie (ukosowanie) ilustracji.
7. Odbicie lustrzane w poziomie.
8. Odbicie lustrzane w pionie.
9. Wyłączenie drukowania ilustracji w ramce.
10. Opcje kolorowania ilustracji czarno białych i w odcieniach szarości: kolor i tinta
(odcień).
Paleta Modify z aktywną zakładką Frame.
QuarkXPress 4.1. Projekty praktyczne
Rysunek DA 13.
Paleta Modify z aktywną
zakładką Frame
1.
2.
3.
4.
5.
Okno podglądu zastosowanych ustawień.
Grubość obrysu ramki.
Styl obrysu ramki.
Ustawienia koloru i odcienia (tinty) koloru ramki.
Opcje koloru przerwy pomiędzy linią przerywaną: kolor i odcień.
Paleta Modify i aktywna zakładka Runaround.
Rysunek A.14.
Zakładka Runaround w palecie
Modify
1. Opcje wyboru typu oblewania tekstem.
2. Opcje ustawień odsunięcia tekstu od definiowanej ścieżki oblewania.
3. Opcje: odwrócenia efektu oblewania, oblewanie wyłącznie na zewnątrz brzegów
ilustracji i oblewanie wyłącznie w granicach ramki.
4. Okno podglądu zastosowanych ustawień.
5. Przyciski umożliwiające uaktualnienie podglądu ustawień.
6. Okno informacji o ścieżce odcinania i kanałach alfa.
Paleta Modify z aktywną zakładką Text.
QuarkXPress 4.1. Projekty praktyczne
Rysunek A.15.
Zakładka Text palety
Modify
1.
2.
3.
4.
5.
6.
7.
8.
9.
Opcja ustalająca ilość kolumn tekstu w ramce.
Szerokość odstępu pomiędzy kolumnami tekstu w ramce.
Odległość tekstu od ramki.
Kąt obrotu tekstu w ramce.
Ukosowanie tekstu.
Opcje odbicia lustrzanego tekstu w płaszczyźnie poziomej i pionowej.
Opcje ustawień linii bazowej tekstu i odsunięcia jej od krawędzi ramki.
Opcje wyrównania tekstu w pionie.
Oblewanie tekstu z wszystkich stron obiektu umieszczonego w ramce tekstowej.
