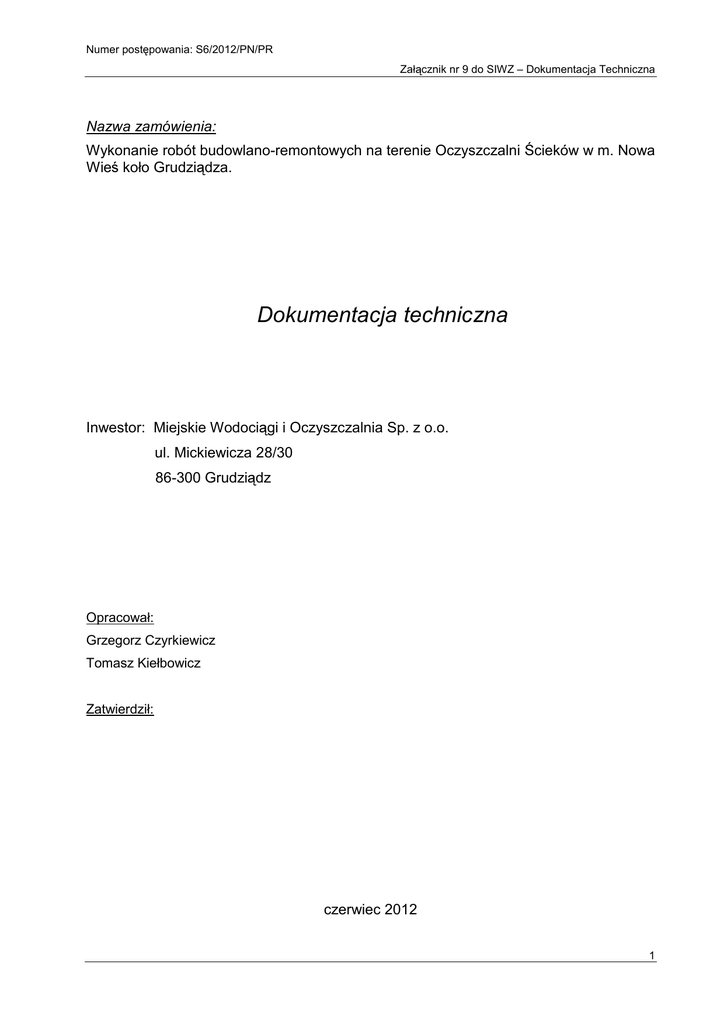

Dokumentacja techniczna

Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
Nazwa zamówienia:
Wykonanie robót budowlano-remontowych na terenie Oczyszczalni Ścieków w m. Nowa
Wieś koło Grudziądza.
Dokumentacja techniczna
Inwestor: Miejskie Wodociągi i Oczyszczalnia Sp. z o.o.
ul. Mickiewicza 28/30
86-300 Grudziądz
Opracował:
Grzegorz Czyrkiewicz
Tomasz Kiełbowicz
Zatwierdził:
czerwiec 2012
1
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
SPIS TREŚCI
str.
1. Wstęp
3
1.1. Podstawa opracowania
3
1.2. Lokalizacja
3
1.3. Przedmiot i zakres opracowania
3
2. Charakterystyka szczegółowa
3
2.1. Remont konstrukcji metalowej hali magazynu osadu
2.2. Remont elewacji zewnętrznej zbiorników betonowych – piaskowników przedmuchiwanych
wirowo
2.3. Remont elewacji zewnętrznej zbiorników betonowych – osadników wstępnych
2.4. Remont elewacji zewnętrznej zbiorników betonowych – zagęszczaczo-fermenterów osadu
wstępnego
2.5. Remont elewacji zewnętrznej zbiorników betonowych – reaktorów biologicznych
3
2.6. Remont zbiornika betonowego – osadnika wtórnego
6
2.7. Remont elewacji zewnętrznej pompowni osadu wtórnego i części pływających
8
2.8. Remont elewacji zewnętrznej obiektu stacji dmuchaw oraz głównej stacji transformatorowej
8
2.9. Remont zbiorników betonowych- osadu przefermentowanego
9
3. Uwagi
12
4
5
6
6
4. Załączniki
Rys. nr 1 Plan sytuacyjno-wysokościowy w skali 1:500
Rys. nr 2 Wiata magazynu osadu – rzut i przekrój
Rys. nr 3 Wiata magazynu osadu – konstrukcja dachowa
Rys. nr 4 Wiata magazynu osadu – wiązar
Rys. nr 5 Wiata magazynu osadu – słup i płatew
Rys. nr 6 Piaskowniki przedmuchiwane wirowo
Rys. nr 7 Osadniki wstępne
Rys. nr 8 Zagęszczaczo fermentery osadu wstępnego
Rys. nr 9 Reaktory biologiczne
Rys. nr 10 Osadnik wtórny
Rys. nr 11 Pompownia osadu wtórnego i części pływających
Rys. nr 12 Stacja dmuchaw, główna stacja transformatorowa- elewacje
Rys. nr 13 Stacja dmuchaw, główna stacja transformatorowa- przekrój
Rys. nr 14 Zbiorniki osadu przefermentowanego – rzut z góry
Rys. nr 15 Zbiorniki osadu przefermentowanego – przekrój
2
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
1. Wstęp
1.1. Podstawa opracowania
Podstawą opracowania dokumentacji technicznej prac remontowo - budowlanych na terenie
Oczyszczalni Ścieków jest:
•
istniejąca dokumentacja budowlana powykonawcza,
•
materiały informacyjne i DTR producentów,
•
obowiązujące normy i przepisy prawne.
1.2. Lokalizacja
Wszystkie obiekty objęte przedmiotem zadania zlokalizowane są na terenie Oczyszczalni
Ścieków w m. Nowa Wieś koło Grudziądza (działka nr 190/1, 190/3, 190/4).
1.3. Przedmiot i zakres opracowania
Przedmiotem niniejszego opracowania jest remont obiektów mechanicznego i biologicznego
oczyszczania ścieków, obiektów gospodarki osadowo-biogazowej oraz obiektów pomocniczych
zlokalizowanych na przedmiotowym terenie. Zakres planowanych robót obejmuje:
• remont konstrukcji metalowej wiaty magazynu osadu,
• remont
elewacji
zewnętrznej
zbiorników
betonowych
–
piaskowników
przedmuchiwanych wirowo (szt. 2),
• remont elewacji zewnętrznej zbiorników betonowych – osadników wstępnych (szt.3),
• remont elewacji zewnętrznej zbiorników betonowych – zagęszczaczo fermenterów osadu
wstępnego (szt.2),
• remont elewacji zewnętrznej zbiorników betonowych – reaktorów biologicznych,
• remont zbiornika betonowego – osadnika wtórnego (szt. 1),
• remont elewacji zewnętrznej pompowni osadu wtórnego i części pływających,
• remont
elewacji
zewnętrznej
obiektu
stacji
dmuchaw
oraz
głównej
stacji
transformatorowej,
• remont zbiorników betonowych - osadu przefermentowanego (szt. 2).
2. Charakterystyka szczegółowa zakresu robót
2.1. Remont konstrukcji metalowej wiaty magazynu osadu – zakres prac związanych
z remontem konstrukcji stalowej, kratowej obejmuje:
3
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
•
montaż i demontaż rusztowania przestrzennego (przestawnego),
•
przygotowanie podłoża (czyszczenie ręcznie lub mechanicznie, odtłuszczenie),
•
malowanie :
- nanoszenie warstwy podkładowej, gruntującej ( jedna warstwa),
- nanoszenie warstwy nawierzchniowej (dwie warstwy).
Materiał do wykonania prac malarskich konstrukcji stalowej, kratowej wymagane jest
zastosowanie farby, firmy SIKA, jako warstwa gruntująca SIAK Poxicolor HE natomiast
wierzchniego krycia SIKACOR 6630 HIGH SOLID.
Wszelkie prace związane z wykonaniem robót należy realizować zgodnie z wymaganiami
producentów wyrobów, przede wszystkim panujących warunków atmosferycznych
(temperatury, wilgotności, opadów atmosferycznych). Ze względu na wysokość konstrukcji
stalowej cały zakres prac należy prowadzić z rusztowania. Temperatura farby podczas
nanoszenia, temperatura malowanej konstrukcji, temperatura oraz wilgotność powietrza
w trakcie prowadzenia prac muszą być zgodne z warunkami określonymi w karcie
technicznej wyrobu budowlanego. Nie wolno nanosić powłok malarskich na mocno
nagrzane elementy stalowe. Najodpowiedniejszą temperaturą nanoszenia powłok malarskich
jest 15÷25°C. Należy ściśle przestrzegać odpowiedniego czasu schnięcia kolejnych powłok
malarskich. Świeżo naniesioną warstwę powłoki malarskiej należy zabezpieczyć przed
zabrudzaniem oraz opadami atmosferycznymi.
Metody nanoszenia powłoki antykorozyjnej:
•
malowanie pędzlem,
•
nanoszenie wałkiem,
•
natryskiwanie.
2.2.
Remont
elewacji
zewnętrznej
zbiorników
betonowych
–
piaskowników
przedmuchiwanych wirowo
Zakres prac związanych z remontem elewacji zewnętrznej zbiorników obejmuje:
•
montaż i demontaż rusztowania przestrzennego (przestawnego),
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo - silikonową (dwie warstwy).
Materiał do wykonania prac malarskich elewacji zewnętrznej zbiorników, wymaga się aby
zastosowano farby firmy TIKKURILA FINNGARD NOVASIL lub SIGMA INDURIN
4
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
(silikonowe farby fasadowe) kolor z wzornika NCS 4909.
Ponadto zastosowane farby muszą spełniać poniżej podane parametry techniczne:
− akrylowo- silikonowa farba fasadowa/elewacyjna,
− zawartość części stałych min. 55 %,
− gęstość min. 1,5 kg/l,
− stopień połysku mat,
− lepkość min. 55 [dPa·s],
− możliwość fabrycznego uzyskania kolorów zgodnie z paletą kolorów NCS 4909.
Przed przystąpieniem do prowadzenia prac remontowych należy ustawić rusztowanie
przestawne wokół zbiorników betonowych o kształcie cylindrycznym. Do wykonywania
robót malarskich można przystąpić po całkowitym zakończeniu prac przygotowawczych
/wypełnienie ubytków - szpachlowanie, umycie ścian myjką ciśnieniową/ oraz
po przygotowaniu i kontroli podłoża pod malowanie, a także kontroli materiałów.
Należy
wykonać
dwukrotne
malowanie
elewacji
w
kolorystyce
NCS
4909.
Pomiędzy nałożeniem kolejnych warstw farby zachować odstęp minimum 12 godzin.
Wykonywanie prac malarskich prowadzić zgodnie z wytycznymi producenta farb.
Jeżeli stan techniczny powierzchni ścian po wykonaniu prac przygotowawczych
/czyszczeniu/ będzie wymagał zagruntowania to należy wykonać gruntowanie zgodnie
z zaleceniami producenta farb. Roboty malarskie powinny być prowadzone przy pogodzie
bezwietrznej i bez opadów atmosferycznych, w temperaturze nie wyższej niż 25°C,
z dodatkowym
zastrzeżeniem, by temperatura podłoża nie przewyższyła 20°C
(np. w miejscach bardzo nasłonecznionych). W przypadku wystąpienia opadów w trakcie
prowadzenia robót malarskich powierzchnie świeżo pomalowane (nie wyschnięte) należy
osłonić. Roboty malarskie można rozpocząć, jeżeli wilgotność podłoży przewidzianych pod
malowanie nie przekracza odpowiednich wartości podanych przez producenta farb.
Przygotowanie podłoża oraz nanoszenie powłok malarskich należy wykonać zgodnie
z wytycznymi karty technicznej produktu.
2.3. Remont elewacji zewnętrznej zbiorników betonowych – osadników wstępnych
Zakres prac związanych z remontem elewacji zewnętrznej zbiorników obejmuje:
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo - silikonową (dwie warstwy).
5
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
Wysokość ścian nie wymaga zastosowania rusztowań. Wszystkie pozostałe wytyczne
wykonania prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników
betonowych - piaskowników przedmuchiwanych wirowo.
2.4. Remont elewacji zewnętrznej zbiorników betonowych – zagęszczaczo-fermenterów
osadu wstępnego
Zakres prac związanych z remontem elewacji zewnętrznej zbiorników obejmuje:
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo - silikonową (dwie warstwy).
Wysokość ścian nie wymaga zastosowania rusztowań. Wszystkie pozostałe wytyczne
wykonania prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników
betonowych- piaskowników przedmuchiwanych wirowo.
2.5. Remont elewacji zewnętrznej zbiorników betonowych – reaktorów biologicznych
Zakres prac związanych z remontem elewacji zewnętrznej zbiorników obejmuje:
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo - silikonową (dwie warstwy).
Wysokość ścian nie wymaga zastosowania rusztowań. Wszystkie pozostałe wytyczne
wykonania prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników
betonowych- piaskowników przedmuchiwanych wirowo.
2.6. Remont zbiornika betonowego – osadnika wtórnego
Zakres prac związanych z remontem zbiornika:
• elewacja zewnętrzna:
− przygotowanie powierzchni starych tynków, szpachlowanie ubytków,
− mycie powierzchni ścian myjką ciśnieniową,
− nanoszenie powłok malarskich (dwie warstwy).
• koryto przelewowe:
− przygotowanie podłoża (mechanicznie, strumieniowo - ściernie (piaskowanie),
− szpachlowanie,
− malowanie pędzlem lub wałkiem - trzy warstwy (czarna, czerwona, czarna).
6
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
• tor jezdny - bieżnia:
− przygotowanie podłoża (mechanicznie, strumieniowo-ściernie/piaskowanie),
− naniesienie warstwy gruntującej (malowanie pędzlem lub wałkiem),
− naniesienie warstwy zasadniczej (wraz z posypką z piasku kwarcowego),
− naniesienie warstwy wierzchniej zamykającej.
Elewacja zewnętrzna
Wysokość zbiornika nie wymaga zastosowania rusztowania. Wszystkie pozostałe wytyczne
wykonania prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników
betonowych - piaskowników przedmuchiwanych wirowo.
Koryto przelewowe
Materiał - do wykonania prac remontowych koryta przelewowego wymaga się zastosowania
produktów firmy SIKA. Jako pierwszą warstwę należy zastosować zaprawę do
reprofilowania i wyrównywania powierzchni betonowych SIKA REPAIR -20F (wymagana
gr. warstwy 5 mm). Natomiast do wykonania warstwy wierzchniej stanowiącą mieszankę
żywic epoksydowych należy wykorzystać powłokę ochronną na beton SIKA POXITAR F.
Wykonanie robót - czyszczenie powierzchni betonowej koryta przelewowego należy
wykonać mechanicznie strumieniowo - ściernie (piaskowanie). Do wykonywania dalszych
robót można przystąpić po całkowitym zakończeniu piaskowania, kontroli podłoża pod
malowanie, a także kontroli materiałów. Gruntowanie podłoża należy wykonać przy użyciu
zaprawy do reprofilowania i wyrównywania powierzchni betonowych. Wszelkie prace
związane z wykonywaniem podłoża należy przeprowadzić zgodnie z instrukcją techniczną
producenta zaprawy. Nakładanie kolejnej warstwy nie wcześniej, aż wilgotność spadnie
do poziomu 4%. Pielęgnację należy prowadzić jak dla zapraw zwykłych, zaleca się
do momentu osiągnięcia 50% wytrzymałości końcowej. Powyższy zakres prac należy
wykonywać przy pogodzie bez opadów atmosferycznych, w temperaturze nie wyższej niż
30°C. W przypadku wystąpienia opadów w trakcie prowadzenia robót świeżo naniesioną
zaprawę
(nie wyschniętą) należy osłonić. Roboty malarskie można rozpocząć, jeżeli
wilgotność podłoży przewidzianych pod malowanie nie przekracza odpowiednich wartości
podanych przez producenta powłok. Nanoszenie warstw ochronnych należy wykonać
zgodnie z kartą techniczną producenta. Powłokę ochronną należy nanieść w trzech
warstwach, ponadto szczególną uwagę należy zwrócić na zachowanie
odpowiedniej
7
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
przerwy czasu przed nałożeniem kolejnej warstwy.
Tor jezdny
Materiał - do wykonania prac remontowych koryta przelewowego wymaga się zastosowania
produktów firmy SIKA. Gruntowanie podłoża należy wykonać żywicą epoksydową
SIKAFLOOR -156, warstwę zasadniczą - izolacją elastyczną SIKA ELASTOMASIC TF,
warstwę wierzchnią zamykającą - poliuretanowa powłoką ochronną SIKAFLOOR - 357.
Wykonanie robót- przygotowanie podłoża; czyszczenie poziomej, cylindrycznej powierzchni
toru jezdnego należy wykonać mechanicznie strumieniowo-ściernie (piaskowanie).
Do wykonywania dalszych robót można przystąpić po całkowitym zakończeniu
piaskowania, kontroli podłoża pod malowanie, a także kontroli materiałów.
Sposób aplikacji:
• warstwa gruntująca - ręcznie za pomocą pędzla lub wałka,
• warstwa zasadnicza - ręcznie za pomocą szpachli ząbkowanej,
• warstwa zamykająca - ręcznie za pomocą wałka nylonowego.
Wszelkie prace związane z wykonywaniem poszczególnych warstw powłoki epoksydowo
-poliuretanowej należy wykonać zgodnie z instrukcją oraz kartą techniczną producenta.
Szczegółowa charakterystyka poszczególnych warstw zgodnie z karatami technicznymi.
Należy zwróci szczególną uwagę na warunki aplikacji oraz zachowanie wymaganego czasu
pomiędzy nałożeniem kolejnych warstw.
2.7. Remont elewacji zewnętrznej pompowni osadu wtórnego i części pływających
Zakres prac związanych z remontem elewacji zewnętrznej zbiorników obejmuje:
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo - silikonową (dwie warstwy).
Wysokość ścian nie wymaga zastosowania rusztowań. Wszystkie pozostałe wytyczne
wykonania prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników
betonowych- piaskowników przedmuchiwanych wirowo.
2.8. Remont elewacji zewnętrznej obiektu stacji dmuchaw oraz głównej stacji
transformatorowej
Zakres prac związanych z remontem elewacji zewnętrznej obiektu obejmuje:
•
montaż i demontaż rusztowania przestrzennego (przestawnego),
8
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
•
przygotowanie podłoża (poszpachlowanie oraz mycie ścian myjką ciśnieniową),
•
malowanie farbą akrylowo-silikonową (dwie warstwy).
Wysokość ścian wymaga zastosowania rusztowań. Wszystkie pozostałe wytyczne wykonania
prac remontowo - malarskich zgodnie w wytycznymi dla remontu zbiorników betonowychpiaskowników przedmuchiwanych wirowo.
2.9. Remont zbiorników betonowych - osadu przefermentowanego
Zakres prac związanych z remontem zbiorników:
−
montaż i demontaż rusztowania przestrzennego, przestawnego o wysokości do 4 m,
−
demontaż istniejącego ocieplenia zbiorników wraz z płytkami elewacyjnymi,
−
przygotowanie podłoża wraz z wykonaniem powłoki hydroizolacyjnej (trzy warstwy),
−
wykonanie nowej warstwy ocieplenia styropianem (powierzchnia ścian zbiorników
cylindryczna),
−
wykonanie
okładziny
zewnętrznej
z
zastosowaniem
blachy
trapezowej
T18
ocynkowanej, lakierowanej w kolorze RAL 5010,
−
demontaż i montaż istniejącego pokrycia zbiornika płyt z laminatu,
−
wykonanie obróbki blacharskiej (kapinosa) z blachy aluminiowo - cynkowej,
−
malowanie pomostu roboczego (wraz z przygotowaniem podłoża),
−
wykonanie opaski z zastosowaniem kamienia płukanego o frakcji 8÷16 mm.
Przed przystąpieniem do prowadzenia prac remontowych należy ustawić rusztowanie
przestrzenne, przestawne wokół zbiorników betonowych o kształcie cylindrycznym.
Istniejące zbiorniki pierwotnie zostały ocieplone metodą lekko - mokrą przy zastosowaniu
płyt styropianowych. Istniejący stan techniczny izolacji wymaga wymiany. Na dolnej części
zbiornika wykonano cokół z płytek elewacyjnych. W pierwszym etapie prac należy dokonać
demontażu istniejącego ocieplenia wraz z okładziną z płytek elewacyjnych, klinkierowych.
Powierzchnię ścian należy oczyścić a następnie nanieść powłokę hydroizolacyjną.
Wymagane jest zastosowanie dyspersyjnej masy asfaltowo-kauczukowej DYSPERBIT DN
(trzy warstwy). Sposób oraz warunki stosowania powyższej masy zgodnie z kartą
techniczną producenta masy.
Do wykonania prac ocieplenia zbiorników wymagane jest aby zastosowano:
−
płyty ze styropianu (polistyren spieniony) ekspandowany EPS 70-040, współczynnik
przewodzenia ciepła λmax = 0,042 W/m2K,
9
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
−
kołki rozporowe do montażu płyt - wykonane z tworzywa sztucznego z rdzeniem
z tworzywa, wyposażone w talerzyki dociskowe, dodatkowo w krążki termoizolacyjne,
zmniejszające efekt powstawania mostków termicznych,
−
profile startowe ze stali ocynkowanej lub aluminiowej z przyklejoną siatką mocowaną
do podłoża za pomocą kołków rozporowych,
−
siatka zbrojąca – siatka z włókna szklanego o gramaturze min. 155 g/m2 , wymiar oczka
max. 3,5 x 3,5 mm,
−
zaprawa zbrojąca do siatki, uelastyczniona /przyczepność do styropianu >0,1 MPa/,
−
pianka uszczelniająca poliuretanowa do wypełniania nieszczelnych połączeń pomiędzy
płytami izolacji termicznej.
Wykonanie robót – roboty należy wykonywać przy spełnieniu wymagań producenta systemu
ocieplenia, dotyczących dopuszczalnych warunków atmosferycznych (najczęściej –
temperatura od +5 do +25°C, brak opadów, silnego nasłonecznienia, wysokiej wilgotności
powietrza). Zalecane jest stosowanie mocowanych do rusztowań osłon, zabezpieczających
przed oddziaływaniem opadów atmosferycznych, promieniowania słonecznego i wiatru.
Montaż płyt- nanieść zaprawę klejącą na powierzchnie płyt izolacji termicznej, w postaci
placków i ciągłego pasma na obwodzie płyty (metoda pasmowo – punktowa) lub pacą
ząbkowaną na całej powierzchni płyty. Nie należy dopuszczać do zanieczyszczenia
krawędzi płyty zaprawą.
Płyty naklejać w kierunku poziomym (pierwszy rząd na listwie cokołowej) przy
zastosowaniu wiązania (przesunięcie min. 25 cm). Zapewnić szczelność warstwy izolacji
termicznej poprzez ścisłe ułożenie płyt i wypełnienie ewentualnych szczelin paskami
izolacji lub pianką uszczelniającą. Po związaniu zaprawy klejącej, płaszczyznę płyt izolacji
termicznej zeszlifować do uzyskania równej powierzchni. Zgodnie z wymaganiami
systemowymi, nie wcześniej, niż 24 godziny po zakończeniu klejenia, należy wykonać
przewidziane projektem mocowanie łącznikami mechanicznymi (kołkami rozporowymi).
Długość łączników zależna jest od grubości płyt izolacji termicznej, stanu i rodzaju podłoża.
2
Rozstaw łączników min. 4 szt./m .
Wykonanie warstwy zbrojącej – zaprawę do wykonania warstwy zbrojącej należy
rozprowadzać na powierzchni płyt styropianowych warstwą grubości 2÷3 mm za pomocą
stalowej pacy. Na świeżą zaprawę nakładać siatkę z włókna szklanego (z zachowaniem
zakładów 10 cm), a następnie nanosić drugą warstwę zaprawy grubości ok. 1 mm i równo
10
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
zagładzać powierzchnię, tak by siatka nie była widoczna. Siatka powinna być całkowicie
pokryta zaprawą. Brak tynku zewnętrznego.
Wykonanie okładziny zewnętrznej- warstwę ocieplenia należy zabezpieczyć zewnętrznie,
poprzez wykonanie okładziny z blachy osłonowej /ściennej/ trapezowej T18 ocynkowanej,
lakierowanej w kolorze RAL 5010 ułożonej jako pozytyw (pionowo). Blachę osłonową
należy zamocować z zastosowaniem rusztu (lub uchwytów) z blachy ocynkowanej. Ponadto
zastosowana blacha musi spełniać poniżej podane parametry techniczne:
−
materiał blacha ocynkowana, lakierowana kolor RAL 5010,
−
grubości nominalna tnom = 0,5 mm,
−
granica plastyczności 250 MPa,
−
wytrzymałość na rozciąganie 330 MPa.
Sposób montażu ściśle z wytycznymi producenta, instrukcją montażu oraz kartą techniczną
blach osłonowych trapezowych.
Wykonanie obróbki dekarskiej (kapinosa) - w górnej części na całym obwodzie zbiorników
należy wykonać obróbkę dekarską - kapinosa. Jako materiał do obróbki należy wykorzystać
blachę aluminiowo - cynkową o grubości nominalnej 0, 5 mm (max. szerokości pasa 60 cm).
Zamawiający zwraca uwagę
na istniejący kształt zbiornika - cylindryczny. Powyższy
element/kapinos należy zamocować do ściany betonowej przy użyciu kołków rozporowych.
Przestrzeń pomiędzy blachą a ściana betonową należy uszczelnić wodoszczelną masą
elastyczną.
11
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
Rys nr 1. Elewacja zewnętrzna zbiornika osadu przefermentowanego
3. Uwagi
- po oczyszczeniu konstrukcji stalowej, a przed przystąpieniem do prac malarskich należy
zgłosić Inspektorowi przedmiotowy zakres robót do odbioru;
- wszelkie prace związane z montażem i demontażem rusztowania przestrzennego stwarzają
duże zagrożenie dla zdrowia pracowników, a więc bezwzględnie należy przestrzegać zasad BHP.
Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, właściwości toksykologicznych
materiału
(powłok
malarskich)
dostępne
są
w
Karcie
Charakterystyki
Preparatu
Niebezpiecznego,
12
Numer postępowania: S6/2012/PN/PR
Załącznik nr 9 do SIWZ – Dokumentacja Techniczna
- Zamawiający przewiduje możliwość zastosowania równoważnych powłok malarskich
od przewidzianych w SST. Każda zaproponowana zmiana musi zostać zaakceptowana przez
Inspektora.
13
