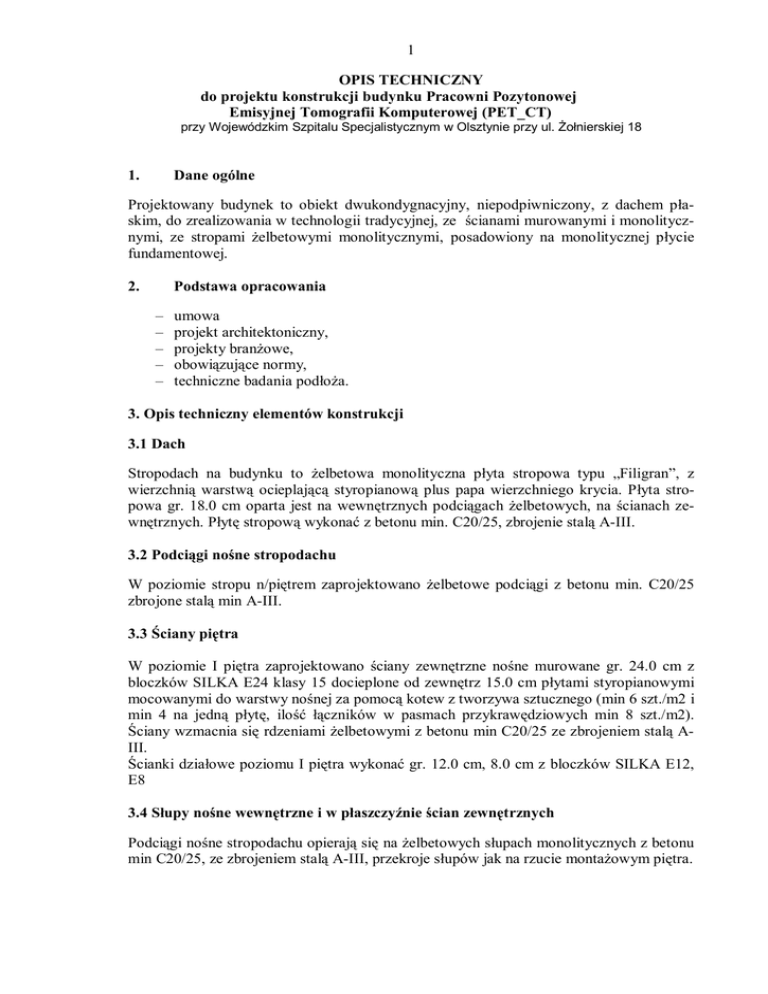

1 OPIS TECHNICZNY do projektu konstrukcji budynku Pracowni

1
OPIS TECHNICZNY
do projektu konstrukcji budynku Pracowni Pozytonowej
Emisyjnej Tomografii Komputerowej (PET_CT)
przy Wojewódzkim Szpitalu Specjalistycznym w Olsztynie przy ul.
1.
nierskiej 18
Dane ogólne
Projektowany budynek to obiekt dwukondygnacyjny, niepodpiwniczony, z dachem p askim, do zrealizowania w technologii tradycyjnej, ze cianami murowanymi i monolitycznymi, ze stropami elbetowymi monolitycznymi, posadowiony na monolitycznej p ycie
fundamentowej.
2.
Podstawa opracowania
–
–
–
–
–
umowa
projekt architektoniczny,
projekty bran owe,
obowi zuj ce normy,
techniczne badania pod a.
3. Opis techniczny elementów konstrukcji
3.1 Dach
Stropodach na budynku to elbetowa monolityczna p yta stropowa typu „Filigran”, z
wierzchni warstw ocieplaj
styropianow plus papa wierzchniego krycia. P yta stropowa gr. 18.0 cm oparta jest na wewn trznych podci gach elbetowych, na cianach zewn trznych. P yt stropow wykona z betonu min. C20/25, zbrojenie stal A-III.
3.2 Podci gi no ne stropodachu
W poziomie stropu n/pi trem zaprojektowano elbetowe podci gi z betonu min. C20/25
zbrojone stal min A-III.
3.3 ciany pi tra
W poziomie I pi tra zaprojektowano ciany zewn trzne no ne murowane gr. 24.0 cm z
bloczków SILKA E24 klasy 15 docieplone od zewn trz 15.0 cm p ytami styropianowymi
mocowanymi do warstwy no nej za pomoc kotew z tworzywa sztucznego (min 6 szt./m2 i
min 4 na jedn p yt , ilo
czników w pasmach przykraw dziowych min 8 szt./m2).
ciany wzmacnia si rdzeniami elbetowymi z betonu min C20/25 ze zbrojeniem stal AIII.
cianki dzia owe poziomu I pi tra wykona gr. 12.0 cm, 8.0 cm z bloczków SILKA E12,
E8
3.4 S upy no ne wewn trzne i w p aszczy nie cian zewn trznych
Podci gi no ne stropodachu opieraj si na elbetowych s upach monolitycznych z betonu
min C20/25, ze zbrojeniem stal A-III, przekroje s upów jak na rzucie monta owym pi tra.
2
3.5 Stropy nad parterem
Nad parterem projektuje si stropy monolityczne, elbetowe typy Filigran, gr. 22.0 cm,
krzy owo zbrojone stal A-III. P yta stropowa oparta jest na elbetowych podci gach wewn trznych i elbetowych cianach zewn trznych. Aby umo liwi dowolne ustawianie
urz dze diagnostycznych strop miedzy osiami 2-4/A-D projektuje si na obci enie równomierne obliczeniowe 9.70 kN/m2 i skupione na powierzchni 0.50x0.50m w wielko ci P=60.0 kN.
3.6 ciany parteru
W poziomie parteru zaprojektowano ciany monolityczne, elbetowe gr. 18.0 cm, z betonu
min C20/25 zbrojone stal A-0.
cianki dzia owe parteru projektuje si w cz ci murowane z Silki E8, E12 i monolityczne
betonowe z betonu C20/25 ze zbrojeniem konstrukcyjnym.
3.5 Podci gi wewn trzne parteru
Stropy n/parterem opieraj si na elbetowych podci gach (uzupe niaj co stalowe obetonowane). Podci gi wykona z betonu min C20/25, zbrojenie stal A-III, A-0, stal belki
stalowej St3SX.
W miejscach „kolizji” zbrojenia pod nego s upów z pó kami stalowej belki wypali
otwory dla prze enia ww. pr tów.
3.6 Wzmocnienia cian nad otworami drzwiowymi w istniej cym budynku
W cianie zewn trznej istniej cego przyleg ego do projektowanego pawilonu nad wykutymi w cianach osadzi stalowe belki nadpro owe. Belki scali ze sob za po rednictwem
askowników wg. detali konstrukcyjnych, ca
owin siatk stalow ci to-ci gnion i
otynkowa .
3.7 Posadowienie
Na podstawie dokumentacji geotechnicznej wykonanej w marcu 2010r. przez mgr
M.Winskiewicza stwierdza si , e pod e pod projektowanym pawilonem zbudowane jest
z nasypowych piasków i glin piaszczystych w stanie plastycznym i mi kkoplastycznym. W
cz ci górnej ww. przewarstwione jest nasypami próchniczymi przeznaczonymi do usuni cia i zast pieniu stabilizowanym cementem piaskiem rednim.
Wg PN-B-02479:1998 stwierdzone warunki gruntowo – wodne w obr bie projektowanego
obiektu nale y traktowa , jako z one.
boko przemarzania w Olsztynie wynosi 1,00 m (wg PN-81/B-03020).
3.7.1 P yta fundamentowa
W zwi zku z ma no no ci pod a, du ymi si ami skupionymi ze s upów projektuje si
obiekt posadowi na elbetowej p ycie fundamentowej wzmocnionej elbetowymi ryglami
fundamentowymi. Pod wi kszo ci obiektu projektuje si jeden poziom p yty, w strefie
istniej cego przy cza p yt obni a si .
W p ycie fundamentowej, w ryglach zatopi pr ty kotwi ce dla zbrojenia cian, s upów
parteru (tzw startery)
yt i rygle fundamentowe wykona z betonu klasy C20/25 (B25) z rodkiem uszczelniacym (np. hydrobet), zbrojnie no ne to stal klasy 34GS i St0S-b.
Pr ty zbrojenia pod nego czy na zak ad min. 50d, max. 50% zbrojenia czy w jednym miejscu.
3
Pod wszystkimi fundamentami projektuje si podk ad betonowy.
Uwaga:
- w przypadku prowadzenia prac ziemnych i fundamentowych w zimie nale y chroni
grunty w dnie wykopu przed przemarzaniem, powy sze dotyczy równie pod a pod
awami przyleg ego do projektowanego obiektu.
- wymagane jest sprawdzenia pod a pod p yt fundamentow , wymiany gruntów nasypowych przez uprawnionego geologa
- elementy fundamentów stykaj ce si z gruntem nale y pokry izolacj przeciwwilgocio.
3.8 ciana oporowa przy budynku
Przy jednym z naro ników projektowanego budynku zlokalizowano cian oporow elbetow . Konstrukcja ww ciany to:
- ciana pionowa wylewana na awie-belce elbetowej
- belka dolna fundamentowa „mocowana” jest za po rednictwem belek- ci gów do elbe
towej p yty fundamentowej pod projektowanym budynkiem
- w p aszczy nie pionowej ww ciana mocowana jest do cian projektowanego budynku
pionowymi przyporami
Wn trza powsta ych „komór” mi dzy cianami wype ni zag szczonym piaskiem (do
Id>0.5). W cianach wykona otwory dla przej instalacyjnych (patrz projekty bran owe).
4. Ruszt no ny pod centrale wentylacyjne
Na stropodach nad cz ci rodkow zlokalizowane s Centrale wentylacyjne ustawione na
stalowych rusztach, a te oparte na wewn trznych podci gach no nych stropodachu. Powierzchnie zewn trzne ww. rusztu stalowego po oczyszczeniu do min II-go stopnia czystoci pokry farba antykorozyjn i min. 2x nawierzchniow zewn trznego stosowania.
5. Uwagi technologiczne
W stropach monolitycznych wykona otwory dla przej instalacyjnych wg. Projektu instalacyjnego i architektonicznego.
Beton we wszystkich elementach monolitycznych zag ci w sposób mechaniczny.
cianki dzia owe „kotwi ” w s upach, cianach monolitycznych za po rednictwem metalowych czników (patrz katalogi w ów np. z systemu SILKA).
Ok adziny przeciwradiacyjne wykona zgodnie z projektem architektonicznym.
Powierzchnie zewn trzne wszystkich elementów elbetowych stykaj ce si z gruntem pokry pow okami przeciwwilgociowymi.
Sprawdzi :
mgr in . Bogdan Jasko
Projektowa :
mgr in . Anna Ceynowa
