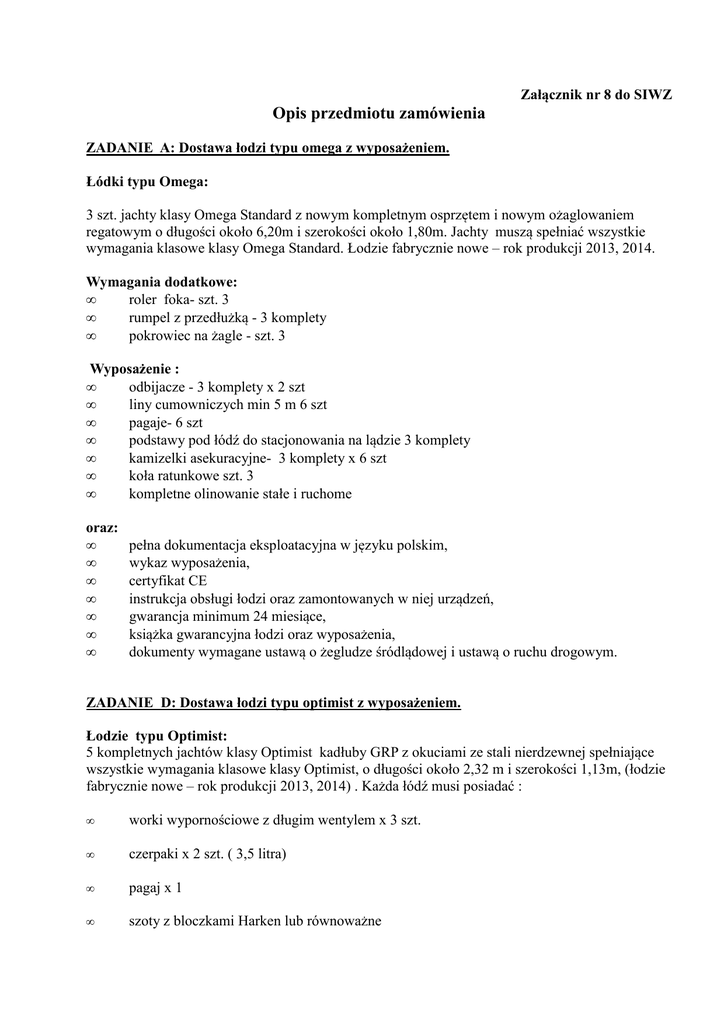

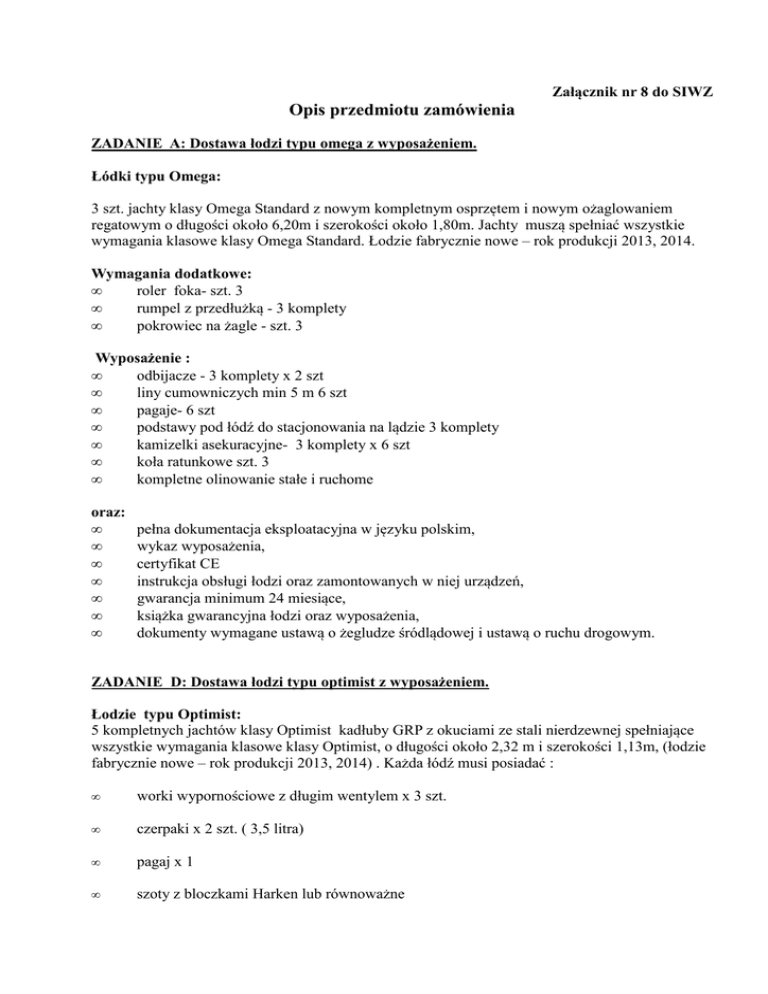

Załącznik nr 8 do SIWZ
Opis przedmiotu zamówienia
ZADANIE A: Dostawa łodzi typu omega z wyposażeniem.
Łódki typu Omega:
3 szt. jachty klasy Omega Standard z nowym kompletnym osprzętem i nowym ożaglowaniem
regatowym o długości około 6,20m i szerokości około 1,80m. Jachty muszą spełniać wszystkie
wymagania klasowe klasy Omega Standard. Łodzie fabrycznie nowe – rok produkcji 2013, 2014.
Wymagania dodatkowe:
•
roler foka- szt. 3
•
rumpel z przedłużką - 3 komplety
•
pokrowiec na żagle - szt. 3
Wyposażenie :
•
odbijacze - 3 komplety x 2 szt
•
liny cumowniczych min 5 m 6 szt
•
pagaje- 6 szt
•
podstawy pod łódź do stacjonowania na lądzie 3 komplety
•
kamizelki asekuracyjne- 3 komplety x 6 szt
•
koła ratunkowe szt. 3
•
kompletne olinowanie stałe i ruchome
oraz:
•
•
•
•
•
•
•
pełna dokumentacja eksploatacyjna w języku polskim,
wykaz wyposażenia,
certyfikat CE
instrukcja obsługi łodzi oraz zamontowanych w niej urządzeń,
gwarancja minimum 24 miesiące,
książka gwarancyjna łodzi oraz wyposażenia,
dokumenty wymagane ustawą o żegludze śródlądowej i ustawą o ruchu drogowym.
ZADANIE D: Dostawa łodzi typu optimist z wyposażeniem.
Łodzie typu Optimist:
5 kompletnych jachtów klasy Optimist kadłuby GRP z okuciami ze stali nierdzewnej spełniające
wszystkie wymagania klasowe klasy Optimist, o długości około 2,32 m i szerokości 1,13m, (łodzie
fabrycznie nowe – rok produkcji 2013, 2014) . Każda łódź musi posiadać :
•
worki wypornościowe z długim wentylem x 3 szt.
•
czerpaki x 2 szt. ( 3,5 litra)
•
pagaj x 1
•
szoty z bloczkami Harken lub równoważne
•
pasy balastowe z gumą podnoszącą
•
komplet pokrowców na kadłub, rury, ster i miecz
•
wózek podłodziowy aluminiowy rozkładany z dużymi kołami z pokrowcem
•
omasztowanie BLACKGOLD POWER SET IV lub równoważne
•
żagiel zgodny z przepisami klasy Optimist, materiał: dakron, z oknem, guzikiem
pomiarowym, ickami, logo klasy Optimist , numerami do naklejenia oraz pokrowcem na
takielunek i żagiel
•
płetwa mieczowa klasowa okuta z gumą zabezpieczającą przed wypadaniem
•
płetwa sterowa z zawiasami, zabezpieczeniem przed wypadaniem, dociskiem,
rumplem i przedłużaczem
•
regulowana pięta masztu;
•
zabezpieczenie masztu przed wypadnięciem
•
zestawem ochronny typu „Hull Protectors” (dziób + krawędzie)
•
wimpel x 1 szt.
•
cuma zgodna z przepisami klasy Optimist
•
kadłub z certyfikatem pomiarowym ISAF / IOD - 95 ze wszystkimi okuciami i
bloczkami Harken w tym jeden kabestanowy 57mm
oraz:
•
pełna dokumentacja eksploatacyjna w języku polskim,
•
certyfikat CE,
•
wykaz wyposażenia,
•
instrukcja obsługi łodzi oraz zamontowanych w niej urządzeń,
•
gwarancja minimum 24 miesiące,
•
certyfikat pomiarowy
•
książka gwarancyjna łodzi oraz wyposażenia,
•
dokumenty wymagane ustawą o żegludze śródlądowej i ustawą o ruchu drogowym.
•
Wykonawca musi przedłożyć, wraz z każdym kadłubem, pisemną deklarację stwierdzającą,
że kadłub jest zgodny z odpowiednimi przepisami klasowymi IODA.
ZADANIE C: Dostawa łodzi typu laser z wyposażeniem.
3 kompletne jachty klasy Laser z okuciami spełniające wszystkie wymagania klasowe klasy Laser,
o długości około 4,20m i szerokości 1,40m, (łodzie i osprzęt fabrycznie nowe – rok produkcji 2013,
2014) w tym:
•
kolumny: - 4.7- szt. 3
•
- Radial – szt. 1
•
- Standard – szt. 1
•
Końcówki masztu - szt.3
•
Bom okuty z bloczkami - szt.3
•
•
•
•
•
•
•
•
•
•
•
•
oraz:
•
•
•
•
•
•
•
•
Żagle rolowane - 4.7 szt.3 z listwami i numerami
regulacje pełne XD - Harken
wózek slipowy segmentowy – szt. 3
rumpel i przedłużacz węglowy z przegubami - szt.3
pasy balastowe - szt.3
miecz ze stoperem -szt.3
ster z jarzmem kompletny - szt. 3
bloczek główny kabestanowy Harken 57 mm ze sprężyną
bloczki trójkąta i na bomie Harken
liny trójkąta i talia
pokrowce na kadłub góra dół 3 komplety
torba na ster i miecz 3 szt.
pełna dokumentacja eksploatacyjna w języku polskim,
certyfikat CE, certyfikat pomiarowy
wykaz wyposażenia,
instrukcja obsługi łodzi oraz zamontowanych w niej urządzeń,
gwarancja minimum 24 miesiące,
książka gwarancyjna łodzi oraz wyposażenia,
dokumenty wymagane ustawą o żegludze śródlądowej i ustawą o ruchu drogowym
Wykonawca musi przedłożyć, wraz z każdym kadłubem, pisemną deklarację stwierdzającą,
że kadłub jest zgodny z odpowiednimi przepisami klasowymi klasy Laser.
ZADANIE D: Dostawa łodzi asekuracyjnej typu RIB z wyposażeniem.
Łódź asekuracyjna typu RIB z przyczepą podłodziowa.
Łódź typu RIB kategorii projektowej B lub C w wykonaniu profesjonalnym z przyczepą
podłodziowa. Łódź i przyczepa podwoziowa fabrycznie nowe – rok produkcji 2013, 2014.
A. Przyczepa podłodziowa jednoosiowa:
•
przyczepa musi spełniać wymagania polskich przepisów o ruchu drogowym oraz
wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie
warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia (Dz.U. nr 32 z 2003
r. poz. 262). Musi posiadać niezbędne wyposażenie i homologację wymagane do rejestracji.
•
wykonana z profila stalowego ocynkowanego ogniowo,
•
przyczepa powinna posiadać ładowność 750 DMC,
•
oś główna o ładowności 1300 DMC,
•
przyczepa dostosowana do długotrwałego obciążenia masą przewożonej łodzi oraz łodzi
klasy Omega,
•
przyczepa z hamulcem najazdowym min 1300 DMC,
wyposażenie:
•
wodoszczelne piasty kół,
•
koła wzmocnione (rozmiar min. 13”),
•
prowadnice i rolki dopasowane do kształtu kadłuba,
•
podparcie dziobowe,
•
stanowisko wyciągarki z odbojem łodzi,
•
wyciągarka Knott z pasem tekstylnym, dopuszcza się linkę stalową nierdzewną,
•
uchwyt i pasy transportowe umożliwiające stabilne mocowanie łodzi do przyczepy,
•
demontowaną listwę oświetleniową z rozłączaną instalacją elektryczną umożliwiającą
wjeżdżanie przyczepy do wody,
•
oświetlenie konturowe
•
koło zapasowe z mocowaniem i zabezpieczeniem przed kradzieżą
•
hak holowniczym do samochodu osobowego z zabezpieczeniem antykradzieżowym
•
instalację elektryczną 12/24 V,
•
zintegrowane światła ledowe
B. Łódź asekuracyjna typu RIB kategorii B lub C:
Wymiary łodzi:
•
Długość całkowita – min 4,70 m, max 5,60 m
•
Szerokość całkowita – do 2,4 m
•
Ciężar łodzi bez silnika – max 230 kg,
•
Waga łącznie z silnikiem (bez paliwa) około 340 kg
•
Średnica tub – min 0,45 m,
Ładowność i obciążenie:
•
6+2 osoby
•
Max 1300 kg
Kolor:
•
kadłub – dopuszczalne kolory :czarny, szary, biały
•
pokład – szary lub biały,
•
kołnierz pneumatyczny – czarny ,szary, niebieski, czerwony
•
Kadłub łodzi wykonany z laminatu poliestrowo szklanego (LPS), o przekroju głębokiego
„V” w
przekroju dziobowym
•
konstrukcja pozwalająca na podejmowanie z wody osób tonących,
•
konstrukcja, zastosowane materiały i technologia budowy powinny gwarantować
użyteczność
łodzi przez minimum 10 lat,
•
pokład antypoślizgowy,
•
pokład samo odpływowy,
•
odprowadzenie wody z pokładu,
•
ucho dziobowe, stal nierdzewna
•
ucho rufowe - 2 sztuki stal nierdzewna
•
ucha zawiesia,
•
dziobowe i rufowe knagi cumownicze – 4 sztuki
•
siedzisko z konsolą kierowniczą (koziołek na 2 osoby) z kratką wentylacyjną i z oparciem
pokryte materiałem łatwo zmywalnym, odpornym na wodę, rozdarcie i ścieranie, z
zamykanym
schowkiem,
•
uchwyty na konsoli kierowniczej ze stali nierdzewnej,
•
bakista dziobowa – 1 sztuka,
•
sygnał dźwiękowy,
Kołnierz:
•
tuba pneumatyczna wykonana z tkaniny gumowanej ORCA (Hypalon)1670 dtex lub
równoważny,
•
cztery niezależne komory wypornościowe,
•
zawory napełniająco/upustowe oraz nadmiarowe 4 szt., odbojnice na burtach i dziobie na
całej
długości, przystosowane do częstego dobijania do różnych nabrzeży i innych łodzi,
•
na burtach siedziska antypoślizgowe gr. min 3 mm – ilość 4 szt,
•
uchwyty burtowe – ilość i lokalizacja do ustalenia podczas realizacji zamówienia
•
wewnętrzna linka burtowa.
światła nawigacyjne zgodne z wymogami dla statków na śródlądowych drogach wodnych
•
•
panel elektryczny z wodoszczelnym wyłącznikami przełącznikami
•
min. 2 zamykane schowki,
Silnik nowy– rok produkcji 2013, 2014:
•
Marka Yamaha / Honda / Mercury / Mariner długa kolumna lub równorzędny
•
Typu benzyna z wielopunktowym elektronicznym wtryskiem paliwa,
Moc:
•
min 40 KM,
•
max 50 KM,
•
4 suwowy,
•
Sterowanie mechaniczne za pomocą cięgieł
•
elektryczne podnoszenie i trym; rozruch elektryczny z manetki sterującej wyposażonej w
komplet
cięgieł i zamocowanej na konsoli sterowniczej
•
separator paliwa,
•
napęd typu śruba,
•
zapasowa śruba o parametrach zgodnych ze śrubą podstawową,
•
Instalacja elektryczna:
•
dwuprzewodowa 12V,
•
wyłącznik główny – 1 sztuka,
•
gniazda zapalniczki elektrycznej- 2 sztuki,
•
akumulator bezobsługowy min. 50 Ah z mocowaniem,
Osprzęt:
•
zewnętrzny zbiornik paliwa z tworzywa sztucznego z systemem paliwowym min. 30l,
pozwalający na łatwy (prosty) montaż i demontaż zbiornika ,
•
węże elastyczne łączące ze zbiornikiem paliwa powinny posiadać oznakowanie CE lub
deklaracje zgodności z CE,
•
pompa zęzowa elektryczna-automatyczna (włączana automatycznie i z pulpitu)
•
zestaw naprawczy z pompką, linką i materiałami do naprawy uszkodzeń tuby
Wyposażenie:
•
pagaj - 2 sztuki,
•
rzutki ratownicze - 1 sztuka
•
kotwica 10 kg. z 30 m. liną kotwiczną min. 30 m – 1 sztuka,
•
pokrowiec na łódź odporny na promieniowanie UV,
•
gaśnicę proszkową wraz z mocowaniem,
oraz:
•
pełna dokumentacja eksploatacyjna w języku polskim,
•
wykaz wyposażenia,
•
deklarację zgodności potwierdzającą oznakowanie oznaczonego produktu, będącego
przedmiotem umowy- znakiem zgodności CE,
•
instrukcja obsługi łodzi motorowej oraz zamontowanych w niej urządzeń,
•
gwarancja na łódź, silnik, przyczepę - minimum 24 miesiące wraz z kartą gwarancyjną,
•
książka gwarancyjna łodzi oraz wyposażenia,
•
książkę przeglądów serwisowych,
•
dokumenty wymagane ustawą o żegludze śródlądowej i ustawą o ruchu drogowym,
•
10 lat na użyteczność kadłuba,
Zadanie E: Dostawa wodnego placu zabaw.
OKREŚLENIE
PRZEDMIOTU
Duża wieża do
wspinaczki
ILOŚĆ
Opis
1
Wymiary 9,1 x 7,6 x 6,3 m. Wyposażona w uchwyty z 3 stron i liny do
wspinaczki
z
jednej
strony.
Certyfikat
TUV
(GS)
Oznaczenie na produkcie zgodne z normą EN 15649-2. Materiał klasy
nie gorszej niż Denier PVC o gramaturze 1100. Przerwy między
uchwytami a ścianką nie większe niż 3 cm (1,2 cala).
Metalowe oczka do mocowania elementów ze sobą ew. do dna czy linii
brzegowej.
Specjalny
zawór
bezpieczeństwa
zapobiegający
przypadkowemu otwarciu. W zestawie paski i fartuch bezpieczeństwa do
łączenia elementu z innymi. Min. głębokość 2,5 m. W zestawie
elektryczny kompresor.
Skrzyżowanie toru
przeszkód pływające
2
Wymiary 3,0 x 3,0 x 0,3 m. Certyfikat TUV (GS)
Oznaczenie na produkcie zgodne z normą EN 15649-2. Materiał klasy
nie gorszej niż Denier PVC o gramaturze 1100. Metalowe oczka do
mocowania elementów ze sobą ew. do dna czy linii brzegowej. Specjalny
zawór bezpieczeństwa zapobiegający przypadkowemu otwarciu. W
zestawie paski i fartuch bezpieczeństwa do łączenia elementu z innymi.
Min. głębokość 1,2 m.
Rampa do wspinania 1
Wymiary 1,5 x 2,0 x 0,3 m. Wyposażona w 10 ułożonych naprzemiennie
pionowo i poziomo uchwytów. Certyfikat TUV (GS) Oznaczenie na
produkcie zgodne z normą EN 15649-2. Materiał klasy nie gorszej niż
Denier PVC o gramaturze 1100. Przerwy między uchwytem a ścianką
nie większe niż 3 cm (1,2 cala). Metalowe oczka do mocowania
elementów ze sobą ew. do dna czy linii brzegowej. Specjalny zawór
bezpieczeństwa zapobiegający przypadkowemu otwarciu. W zestawie
paski i fartuch bezpieczeństwa do łączenia elementu z innymi. Min.
głębokość 1,2 m.
Element toru
przeszkód - skok
wzwyż
1
Wymiary 1,5 x 2,0 x 2,8 m. Wyposażona w poprzeczkę oznaczającą
wysokość skoku. Certyfikat TUV (GS) Oznaczenie na produkcie zgodne
z normą EN 15649-2. Materiał klasy nie gorszej niż Denier PVC o
gramaturze 1100. Metalowe oczka do mocowania elementów ze sobą
ew. do dna czy linii brzegowej. Specjalny zawór bezpieczeństwa
zapobiegający przypadkowemu otwarciu. W zestawie paski i fartuch
bezpieczeństwa do łączenia elementu z innymi. Min. głębokość 1,8 m.
Katapulta
1
Wymiary 5,5 x 2,0 x 1,0 m. Element działający na zasadzie wyrzutni dla
2 osób – jedna skacze na element a druga zostaje wyrzucona do wody.
Certyfikat TUV (GS) Oznaczenie na produkcie zgodne z normą EN
15649-2. Materiał klasy nie gorszej niż Denier PVC o gramaturze 1100.
Metalowe oczka do mocowania elementów ze sobą ew. do dna czy linii
brzegowej. Specjalny zawór bezpieczeństwa zapobiegający
przypadkowemu otwarciu. W zestawie paski i fartuch bezpieczeństwa do
łączenia elementu z innymi. Wymagana głębokość min. 1,5 m.
Baza pływająca
2
Wymiary 3,0 x 2,0 x 0,3 m. Certyfikat TUV (GS) Oznaczenie na
produkcie zgodne z normą EN 15649-2. Materiał klasy nie gorszej niż
Denier PVC o gramaturze 1100. Metalowe oczka do mocowania
elementów ze sobą ew. do dna czy linii brzegowej. Specjalny zawór
bezpieczeństwa zapobiegający przypadkowemu otwarciu. W zestawie
paski i fartuch bezpieczeństwa do łączenia elementu z innymi. Min.
głębokość 1,2 m.
Huśtawka
1
Wymiary 6,0 x 2,0 x 3,2 m. Huśtawka wyposażona w linę przeznaczoną
do przemieszczania się z jednego elementu na drugi bądź zakończona
skokiem do wody. Certyfikat TUV (GS). Oznaczenie na produkcie
zgodne z normą EN 15649-2. Materiał klasy nie gorszej niż Denier PVC
o gramaturze 100. Metalowe oczka do mocowania elementów ze sobą
ew. do dna czy linii brzegowej. Specjalny zawór bezpieczeństwa
zapobiegający przypadkowemu otwarciu. W zestawie paski i fartuch
bezpieczeństwa do łączenia elementu z innymi. Min. głębokość 2 m. W
zestawie elektryczny kompresor.
Element toru
przeszkód - zakręt
pochyły
1
Wymiary 5,5 x 5,5 x 1,1 m. Zakręt pozwalający na załamanie toru
przeszkód o 90 stopni, z pochylnią. Certyfikat TUV (GS). Oznaczenie na
produkcie zgodne z normą EN 15649-2. Materiał klasy nie gorszej niż
Denier PVC o gramaturze 1100. Metalowe oczka do mocowania
elementów ze sobą ew. do dna czy linii brzegowej. Specjalny zawór
bezpieczeństwa zapobiegający przypadkowemu otwarciu. W zestawie
paski i fartuch bezpieczeństwa do łączenia elementu z innymi. Min.
głębokość 1,5 m.
Element toru
przeszkód –
pływający klif z
uchwytami
1
Wymiary 3,0 x 2,0 x 1,5 m, wyposażony w 6 uchwytów z każdej strony.
Certyfikat TUV (GS) Oznaczenie na produkcie zgodne z normą EN
15649-2. Materiał klasy nie gorszej niż Denier PVC o gramaturze 1100.
Przerwy między uchwytem a ścianką nie większe niż 3 cm (1,2 cala).
Metalowe oczka do mocowania elementów ze sobą ew. do dna czy linii
brzegowej.
Specjalny
zawór
bezpieczeństwa
zapobiegający
przypadkowemu otwarciu. W zestawie paski i fartuch bezpieczeństwa do
łączenia elementu z innymi. Min. głębokość 1,6 m.
Duża wieża do
wspinaczki w
kształcie góry
lodowej
1
Wymiary 6,0 x 5,0 x 4,2 m, . Wyposażona w uchwyty z 2 stron.
Certyfikat TUV (GS) Oznaczenie na produkcie zgodne z normą EN
15649-2. Materiał klasy nie gorszej niż Denier PVC o gramaturze 1100.
Przerwy między uchwytem a ścianką nie większe niż 3 cm (1,2 cala).
Metalowe oczka do mocowania elementów ze sobą ew. do dna czy linii
zapobiegający
brzegowej.
Specjalny
zawór
bezpieczeństwa
przypadkowemu otwarciu. W zestawie paski i fartuch bezpieczeństwa do
łączenia elementu z innymi oraz elektryczny kompresor. Min. głębokość
3,0 m.
