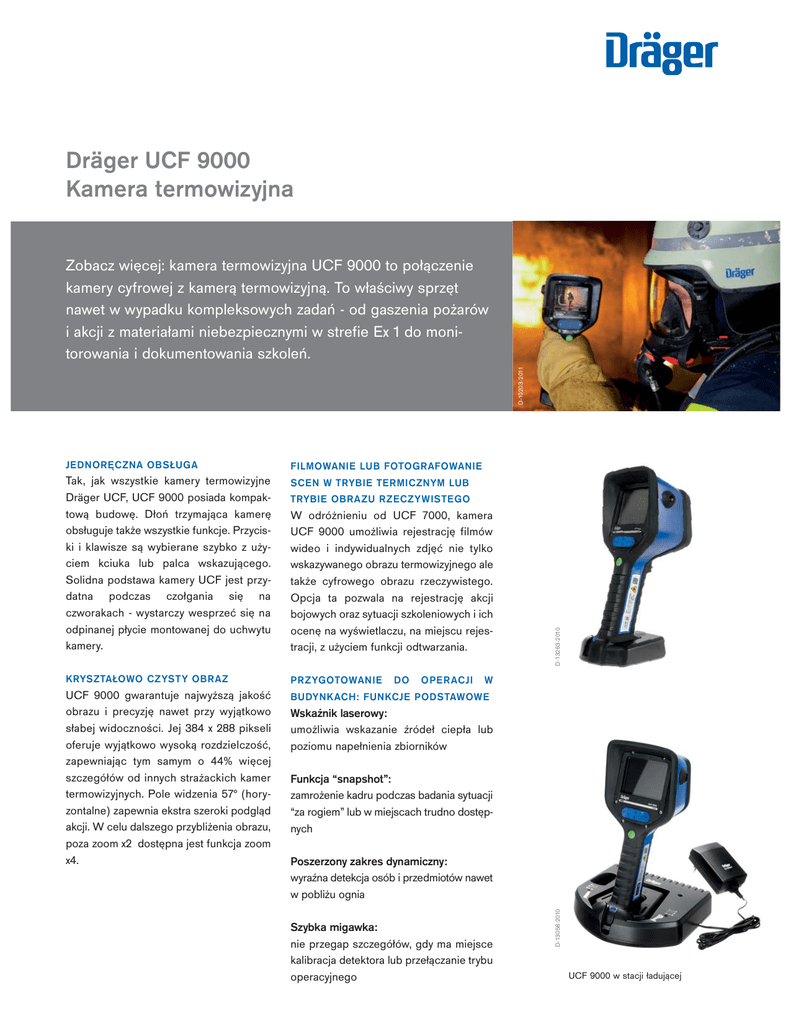

Dräger UCF 9000 Kamera termowizyjna

Dräger UCF 9000
Kamera termowizyjna
D-10203-2011
Zobacz więcej: kamera termowizyjna UCF 9000 to połączenie
kamery cyfrowej z kamerą termowizyjną. To właściwy sprzęt
nawet w wypadku kompleksowych zadań - od gaszenia pożarów
i akcji z materiałami niebezpiecznymi w strefie Ex 1 do monitorowania i dokumentowania szkoleń.
JEDNORĘCZNA OBSŁUGA
FILMOWANIE LUB FOTOGRAFOWANIE
Tak, jak wszystkie kamery termowizyjne
Dräger UCF, UCF 9000 posiada kompaktową budowę. Dłoń trzymająca kamerę
obsługuje także wszystkie funkcje. Przyciski i klawisze są wybierane szybko z użyciem kciuka lub palca wskazującego.
Solidna podstawa kamery UCF jest przydatna podczas czołgania się na
czworakach - wystarczy wesprzeć się na
odpinanej płycie montowanej do uchwytu
kamery.
SCEN W TRYBIE TERMICZNYM LUB
KRYSZTAŁOWO CZYST Y OBRAZ
PRZYGOTOWANIE
UCF 9000 gwarantuje najwyższą jakość
obrazu i precyzję nawet przy wyjątkowo
słabej widoczności. Jej 384 x 288 pikseli
oferuje wyjątkowo wysoką rozdzielczość,
zapewniając tym samym o 44% więcej
szczegółów od innych strażackich kamer
termowizyjnych. Pole widzenia 57° (horyzontalne) zapewnia ekstra szeroki podgląd
akcji. W celu dalszego przybliżenia obrazu,
poza zoom x2 dostępna jest funkcja zoom
x4.
BUDYNK ACH: FUNKCJE PODSTAWOWE
W odróżnieniu od UCF 7000, kamera
UCF 9000 umożliwia rejestrację filmów
wideo i indywidualnych zdjęć nie tylko
wskazywanego obrazu termowizyjnego ale
także cyfrowego obrazu rzeczywistego.
Opcja ta pozwala na rejestrację akcji
bojowych oraz sytuacji szkoleniowych i ich
ocenę na wyświetlaczu, na miejscu rejestracji, z użyciem funkcji odtwarzania.
DO
OPERACJI
D-13263-2010
TRYBIE OBRAZU RZECZYWISTEGO
W
Wskaźnik laserowy:
umożliwia wskazanie źródeł ciepła lub
poziomu napełnienia zbiorników
Funkcja “snapshot”:
zamrożenie kadru podczas badania sytuacji
“za rogiem” lub w miejscach trudno dostępnych
Szybka migawka:
nie przegap szczegółów, gdy ma miejsce
kalibracja detektora lub przełączanie trybu
operacyjnego
D-13058-2010
Poszerzony zakres dynamiczny:
wyraźna detekcja osób i przedmiotów nawet
w pobliżu ognia
UCF 9000 w stacji ładującej
2|
DRÄGER UCF 9000
DRÄGER UCF 9000
Oczko mocujące paska
Oczko mocujące paska
Osłona przed światłem
słonecznym
Obiektyw kamery
obrazu rzeczywistego
Wskaźnik laserowy
Wyświetlacz
Okienko IR
4-funkcyjny klawisz sterujący
Port USB
Wł/Wył kamery
Przycisk zamrażania klatki
Uchwyt kamery
OSIEM DODATKOWYCH TRYBÓW
NIEPRZERWANA REJESTRACJA PRZY
OBRAZU POZA STANDARDOWYM
PEŁNEJ K ARCIE PAMIĘCI
– Ogień (gaszenie pożarów)
– Osoby (poszukiwania i ratownictwo)
– Skan termiczny (lokalizacja gorących
punktów)
– Zewnętrzny (poszukiwania osób w terenie otwartym)
– Towary niebezpieczne (detekcja
wycieków i wskazania poziomu)
– Skan PLUS (wyszukiwanie źródeł
ciepła - w obrazie rzeczywistym)
– Zwykły obraz (kamera wideo)
– Tryb definiowany przez użytkownika
Jeśli, po około dwóch godzinach rejestracji, zostanie zapełniona karta pamięci,
czarna skrzynka UCF 9000, podobnie jak
UCF 7000, zagwarantuje dalsze użycie
obrazu termowizyjnego - kamera nadpisze
początek zarejestrowanego materiału i
rejestracja
będzie
kontynuowana
automatycznie.
D-13242-2010
Trwała, odpinana
podstawa wspierająca
D-13263-2010
Punkt mocujący taśmy nośnej
DODATKOWE ZALETY:
– intuicyjna obsługa: łatwa i bezpieczna
nawet w trudnych warunkach
– automatyczna regulacja jasności obrazu
do środowiska
– łatwe do odczytania wskazania stanu
– nowoczesny akumulator litowo-jonowy
gwarantujący ok. cztery godziny pracy
– automatyczny tryb oczekiwania
przedłużający czas pracy akumulatora
– różne opcje mocowania (np. pas na
szyję lub chowana taśma nośna /
smycz)
– szeroki zakres wyposażenia dodatkowego (np. waliza transportowa, zestaw
do montażu w pojazdach, trójnóg, itp.)
|3
DANE TECHNICZNE
Dräger UCF 9000
Wymiary kamery (W x H x D)
Waga
Wyświetlacz
Technologia
Wymiar (przekątna)
Tryby zastosowania
125 x 280 x 110 mm
1.4 kg wraz z akumulatorem
Ciekłokrystaliczny (LCD)
9 cm
Standardowy, Ogień, Osoby, Skan termiczny, Zewnętrzny, Towary Niebezpieczne, Skan PLUS,
Zwykły, Definiowany
Obudowa
Pokrywa ochronna
Paski nośne
Tworzywo obudowy
Klasa szczelności
Tworzywo gumowe EPDM
Materiał o wysokiej odporności termicznej
Tworzywo sztuczne o wysokiej odporności termicznej
IP 67
Specyfikacje systemu IR
Typ sensora
Rozdzielczość
Zakres IR
Czułość termiczna
Częstotliwość odświeżania obrazu
Matryca mikrobolometrów a-Si
384 x 288 pikseli
7 do 14 μm
Zwykle 0.035°C
50 Hz
Optyka
Tworzywo
Focus
Pole widzenia
German
1 m do nieskończoności
Poziome: 57° / Pionowe: 41° / Poprzeczne: 74°
Pozostałe
Czas pracy (przy 23°C) z akumulatorem
Czas pracy (przy 23°C) z zestawem alkalicznym
Pomiary temperatury
Zakres termiczny pracy
Technologia akumulatorów
Wskazania stanu zasilania
Dopuszczenia
Zwykle 4 godziny
Zwykle 2 godziny
Cyfrowe wskaznia temperatury: -40 °C … 1,000 °C
40°C do 85°C (wewnątrz kamery), 150 °C przez 20 minut, 260 °C przez 10 minut
Akumulatory litowo-jonowe
Precyzyjny, 4-poziomowy wskaźnik stanu
Dräger UCF 9000 spełnia poniższe przepisy ochrony Ex:
IEC 60079-0:2007
IEC 60079-11:2006
EN 60079-0:2009
EN 60079-11:2007
ANSI/ISA 12.12.01
CAN/CSA E60079-0
CAN/CSA E60079-11
Został sklasyfikowany jako:
dla Europy: l M2 / ll 2G, Ex ib l Mb / Ex ib llC T4 Gb
dla Australii: Ex ib llC T4 Gb
dla USA i Kanady: Klasa l, Dz. 2, Grupy A, B, C, D, Klasa l, Strefa 1, Ex ib llC T4
Odporność na płomienie wg EN137:2006
4|
DRÄGER UCF 9000
Dräger UCF 9000
Dräger UCF 9000 (50 Hz)
83 21 225
Wyposażenie
Waliza transportowa
Pas na szyję
Chowana taśma nośna / smycz
Pas wspierający na uchwyt
Akumulator litowo-jonowy (z dopuszczeniami Ex)
Ładowarka
Zasilacz do ładowarki
Zestaw do montażu w pojazdach (ramka i okablowanie 12-30 V)
Trójnóg ze stopkami z przyssawkami, np. do montażu dachowego na pojeździe
Trójnóg
Zacisk uniwersalny
Adapter 12 V do pracy z trójnogiem
Zasilacz 12 V do pracy z trójnogiem
83 21 099
83 23 031
83 23 032
83 23 033
83 23 075
83 21 247
83 16 994
83 21 253
83 23 070
83 21 254
83 21 259
w przygot.
83 16 994
W skład dostawy wchodzi
Kamera termowizyjna ze zintegrowanym wskaźnikiem laserowym, funkcją “snapshot”, cyfrowym zoomem x2 i x4, 8 dodatkowymi trybami pracy poza trybem standardowym (“przełączanie zastosowanie”) w tym z funkcją skanowania termicznego (także w obrazie rzeczywistym) oraz zapisem obrazu i dźwięku, jak również funkcją
odtwarzania bezpośredniego, 1 akumulator i 1 ładowarka. Zestaw zawiera także okablowanie USB (interfejs kamery USB 2.0), odpinana płyta wspierająca montowana do podstawy, oprogramowania na PC, instrukcje użycia i instrukcje skrócone użycia.
SIEDZIBA GŁÓWNA
ODDZIAŁY FIRMY
Dräger Safety AG & Co. KGaA
Revalstrasse 1
23560 Lübeck, Niemcy
SIEDZIBA GŁÓWNA BY TOM
FILIA W RUMII
ul. Chorzowska 25
41-902 Bytom
tel. 32 280 31 11
tel. 32 388 04 90
fax 32 282 10 32
ul. Grunwaldzka 22
84-230 Rumia
tel. 58 671 77 70
fax 58 671 05 50
BIURO HANDLOWE
WARSZAWA
BIURO HANDLOWE
GŁOGÓW
Al. Jerozolimskie 44
00-024 Warszawa
tel. 22 333 73 04
fax 22 333 73 05
Plac Konstytucji 3 Maja 1
67-200 Głogów
tel. 76 728 63 18
fax 76 728 63 68
www.draeger.com
90 41 290 | 09.11-1 | Marketing Communications | CS | PR | LE | Zastrzegamy prawo zmian! | © 2011 Drägerwerk AG & Co. KGaA
INFORMACJE ZAMÓWIENIOWE
