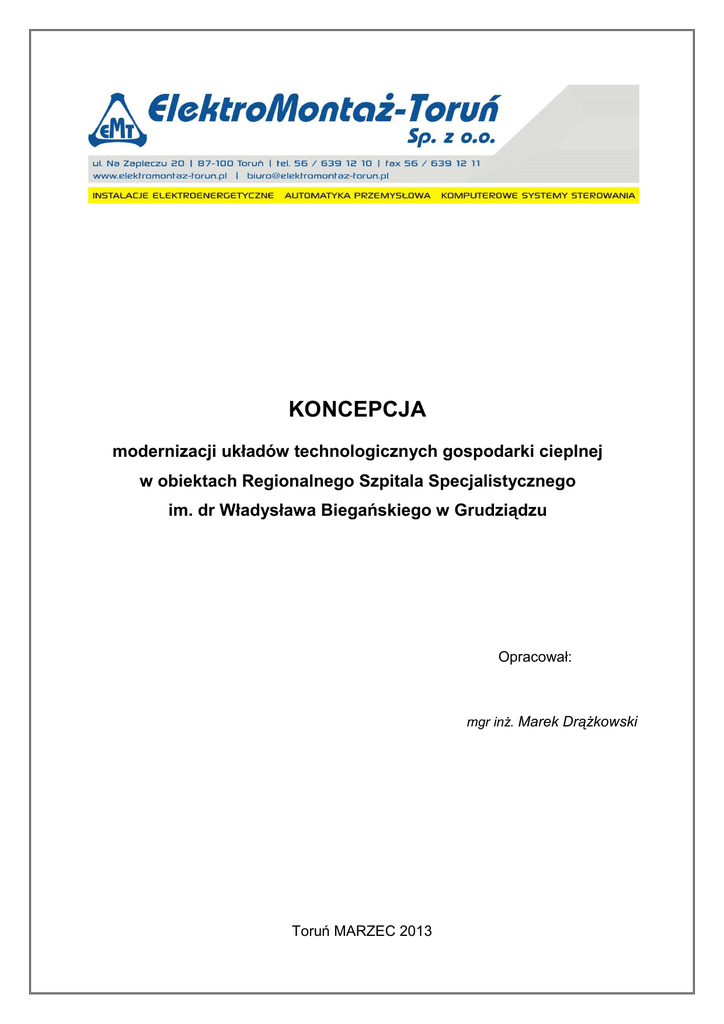

KONCEPCJA

KONCEPCJA
modernizacji układów technologicznych gospodarki cieplnej
w obiektach Regionalnego Szpitala Specjalistycznego
im. dr Władysława Biegańskiego w Grudziądzu
Opracował:
mgr inż. Marek Drążkowski
Toruń MARZEC 2013
Spis treści
Część opisowa ............................................................................................................................ 3
Opis ogólny przedmiotu zamówienia ..................................................................................... 3
Wymagania Zamawiającego w stosunku do przedmiotu zamówienia ................................... 7
Forma dokumentacji projektowej ......................................................................................... 10
Część informacyjna .................................................................................................................. 11
Przepisy i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego ... 11
Zdjęcia ...................................................................................................................................... 12
Rysunki..................................................................................................................................... 18
1. Schemat sieci cieplnych................................................................................................... 18
2. Wentylatornie i rozdzielnie CO w piwnicach budynków A-Z ........................................ 18
3. Schemat technologiczny kotłowni ................................................................................... 18
4. Schemat węzła wymiennikowego w budynku Apteki ..................................................... 18
5. Schemat węzła wymiennikowego w budynku Prosektorium .......................................... 18
6. Schemat węzła wymiennikowego w budynku Psychiatrii .............................................. 18
7. Schemat węzła wymiennikowego w budynku Pulmonologii .......................................... 18
2
Część opisowa
Opis ogólny przedmiotu zamówienia
Cel przedsięwzięcia – optymalizacja kosztów eksploatacyjnych związanych z
wytwarzaniem, akumulacją, dystrybucją i wykorzystaniem ciepła.
Przedmiotem zamówienia jest:
1. Opracowanie dokumentacji projektowej dotyczącej istniejącego źródła ciepła
w zakresie:
a) wymiany i modernizacji istniejących układów sterowania i automatyki,
b) wykonania monitoringu stanu pracy urządzeń kotłowni z możliwością
wprowadzania korekty z poziomu operatora,
c) wykonania monitoringu, rejestracji i przetwarzania danych niezbędnych do
opracowania analizy techniczno-ekonomicznej modernizacji układów
technologicznych gospodarki cieplnej Szpitala,
d) przebudowy instalacji odgazowywacza termicznego,
e) przebudowy zespołu stabilizująco – uzupełniającego dla kotłów wodnych oraz
układów: ZW-3,ZW-4 i ZW-5, polegającej na zastosowaniu pośredniego
zbiornika nadmiarowo-uzupełniającego,
f) przebudowy instalacji hydraulicznej w zakresie elementów regulacyjnych.
2. Opracowanie dokumentacji projektowej modernizacji istniejącego systemu
dystrybucji i wykorzystania ciepła w budynkach na potrzeby ogrzewania,
wentylacji i przygotowania ciepłej wody użytkowej w zakresie:
a) przebudowy bezpośrednich węzłów cieplnych c.o. na węzły podmieszania
pompowego, umożliwiające dostarczanie ciepła do poszczególnych części
budynków w zależności od temperatury zewnętrznej i wewnętrznej,
b) przebudowy elementów regulujących temperaturę w pomieszczeniach, w
których możliwe jest zoptymalizowanie regulacji,
c) monitoringu, rejestracji i przetwarzania danych w zakresie zużycia ciepła na
poszczególne cele,
d) monitoringu, rejestracji i przetwarzania danych w zakresie podstawowych
parametrów pracy sieci, węzłów i instalacji: temperatura, ciśnienie, czasy pracy
urządzeń wentylacyjnych.
Lokalizacja inwestycji
Planowane przedsięwzięcie obejmie swoim zakresem obiekty Regionalnego Szpitala
Specjalistycznego im. Dr. Władysława Biegańskiego w Grudziądzu, zlokalizowane
przy ul. Rydygiera 15/17.
3
Zestawienie istniejących obiektów budowlanych objętych projektem
L.p
.
[-]
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
Oznaczenie i nazwa obiektu
[-]
Blok H
Samodzielny kompleks dziecięcy
Blok HR
Samodzielny kompleks dziecięcy
SOR - pediatria
Blok K
Kompleks dziecięcy, blok operacyjny
Łącznik J
Korytarze komunikacyjne
Blok D
Zespół poradni specjalistycznych
Budynek B
Zaplecze diagnost. zabiegowe, bloki
operacyjne, Oddział rehabilitacyjny
Oddział dializ nefrologii
Łącznik F
Blok A – łóżkowy
Odziały szpitalne
Blok C
Odział ratownictwa medycznego, SOR
Odział położnictwa i patologii ciąży
Podjazd dla karetek
Blok E
Hole windowe, kawiarnia, kaplica
Oddział gastroenterologii, OIOM
Łącznik G
Komunikacja
Budynek L
Apteka ogólnodostępna wraz z lok. użytk.
Garaże z częścią socjalną
Hydrofornia
Tlenownia
Budynek energetyczny
Tunel komunikacyjny
Tunel instalacyjny
Budynek S Kotłownia
Budynek U
Kuchnia szpitalna ze stołówką
Budynek R
Apteka, Mag. Medyczny, Mikrobiologia,
Histopatologia
Budynek P
Prosektorium
Budynek T
Budynek warsztatowo-techniczny
Budynek M
Budynek Psychiatrii
Budynek N
Pulmonologia
Budynek O
Ambulatoryjno-łóżkowy
Rok
budowy
[-]
1998
Powierzchn.
użytkowa
[m2]
4.480
Kubatura
1998
3.850
16.800
4
1998
1.265
5.100
4
1998
310
1.370
4
1999
2.883
24.235
4
2001
10.370
39.800
4
2008
278
12.609
900
49.743
2009
4.657
16.500
3
9
+nadbudówki
5
2009
3.848
18.500
9
2008
291
1.376
4
2010
469
3.123
1
2010
1998
1998
1998
1998
2.972
2.758
498
3.260
3.843
3.660
8.810
22.000
1
1
1
1
1
1998
1998
748
314
72
518
1050
815
1.611
4.896
2
3
2012
2.426
8.896
4
2012
456
1.501
2
2012
2.176
7.220
3
2013
6.218
22.758
3
2013
3.087
11.298
3
2013
13.470
49.300
6
[m3]
16.400
Ilość
kondygnacji
[-]
4
4
Ogólny opis gospodarki cieplnej Szpitala
Produkcja
Obiekty szpitala zasilane są w ciepło z własnej kotłowni, wyposażonej w:
• dwa kotły parowe (w tym jeden rezerwowy) o wydajności nominalnej 4,5t/h
każdy przy ciśnieniu nominalnym 1,2MPa, wytwarzające parę nasyconą o
temperaturze 188oC; moc cieplna znamionowa 3,3 MW, temperatura spalin
250oC, typ Turbomat – RN – HD (Viessmann), wyposażone w palniki olejowe –
gazowe.
• trzy kotły wodne (w tym jeden rezerwowy), wysokociśnieniowe o nominalnej
mocy cieplnej 4,5 MW każdy, maksymalna temperatura wody 145oC, typ Vitomax
200, wyposażone w palniki: olejowo – gazowy (jeden) , gazowe (pozostałe dwa).
W ciągu roku występuje zmienne zapotrzebowanie na czynnik grzewczy.
Przez cały rok występuje stałe zapotrzebowanie na parę na potrzeby technologii
kotłowni, kuchni oraz klimatyzacji i wynosi ono średnio 1200 t/m-c oraz na ciepłą
wodę użytkową i wynosi ono średnio 300 GJ/m-c, przy średnim miesięcznym zużyciu
ciepłej wody na poziomie 1500 m3/m-c.
W ciągu sezonu grzewczego pojawia się dodatkowo zapotrzebowanie na ciepło na
potrzeby ogrzewania i wentylacji.
W kotłowni zainstalowane są dwa zespoły wymienników ZW-2, które umożliwiają
wytwarzanie wody grzewczej wysokotemperaturowej przy pomocy kotłów parowych,
co pozwala na wyłączenie z pracy kotłów wodnych w okresach letnich i
przejściowych. Kotły wodne uruchamiana są w sezonie grzewczym.
W kotłowni następuje przetworzenie i rozdział ciepła w postaci wody grzewczej nisko
i wysokotemperaturowej, pary nisko i wysokoprężnej oraz ciepłej wody użytkowej do
sieci dystrybucyjnej.
Dystrybucja
Ciepło wytwarzane w kotłowni przesyłane jest do budynków Szpitala siecią
wieloprzewodową, ułożoną w przechodnim tunelu instalacyjnym, przyległym do
tunelu komunikacyjnego. Nieliczne odgałęzienia do budynków wykonane są w
systemie rur preizolowanych ułożonych w ziemi.
Wyróżnić można następujące rodzaje sieci:
a) centralne ogrzewanie,
b) ciepło technologiczne / temperatura zmienna,
c) ciepło technologiczne / temperatura stała,
d) woda wysokoparametrowa,
e) ciepła woda użytkowa z cyrkulacją,
f) para o ciśnieniu max 1,2MPa,
g) para o ciśnieniu max 0,25MPa.
Wykonana w trakcie rozbudowy Szpitala analiza możliwości przesyłowych sieci
wykazała zasadność włączania nowych obiektów do sieci wodnej
5
wysokoparametrowej, co zostało zrealizowane dla budynków M, N, O, P i R i jest
zaplanowane dla budynku Z.
Schemat sieci załączono w części graficznej opracowania.
Odbiorniki ciepła
Energia cieplna dostarczana jest do budynków w sposób pośredni poprzez węzły
wymiennikowe – budynki M, N, O, P i R oraz w sposób bezpośredni, tj.
rozdzielaczowy w pozostałych budynkach.
W węzłach wymiennikowych M, N, O, P i R zastosowano automatykę firmy Danfoss
oraz ciepłomierz po stronie pierwotnej.
Układy bezpośrednie c.o., c.t.z. i c.t.s. zasadniczo nie posiadają elementów
pomiarowych i aktywnych elementów regulacyjnych oprócz głowic termostatycznych
przy grzejnikach oraz układów automatyki central wentylacyjnych, opartych na
urządzeniach firmy Siemens.
Schematy węzłów cieplnych zamontowanych w budynkach M, N, O, P i R załączono
w części graficznej opracowania.
Lokalizację, rodzaj i wielkość rozdzielaczy w budynkach A-U pokazano w części
graficznej opracowania
Szczegółowa charakterystyka obiektów pod względem mocy cieplnej
Budynek
A
B
C
D
E
F
G
H
HR
K
L
M
N
O
P
R
T
U
W
Z
Tlenownia
Balneologia
CO
[kW]
720,0
368,0
193,0
303,0
180,0
17,0
20,0
189,0
203,0
62,0
30,0
CTZ
[kW]
718,0
1.093,0
362,0
200,0
224,0
61,0
310,0
4,0
CTS
[kW]
15,0
202,0
47,0
WP
[kW]
86,0
CWU
[kW]
119,0
96,0
34,0
46,0
20,0
53,0
55,0
51,0
10,0
3,0
603,0
215,0
2.250,0
97,0
436,0
150,0
226,0
35,0
76,0
1.329,0
10,0
73,0
5,0
460,0
10,0
38,0
10,0
6
Bud. Energ.
Hydrofornia
Patologia
SPA
30,0
46,0
97,0
56,0
226,0
130,0
50,0
40,0
Wymagania Zamawiającego w stosunku do przedmiotu zamówienia
1. W zakresie remontu i modernizacji źródła ciepła należy:
1.1. Zmodernizować lub wymienić oprogramowanie współpracujące z
oprogramowaniem Control Maestro, sterującym pracą kotłów wodnych
Vitomax200 Viessmann - 3szt.,
1.2. Zmodernizować automatykę kotłów parowych Turbomat Viessmann - 2szt.
1.3. Wymienić oprogramowanie oraz elementy osprzętu wejścia i wyjścia układów
sterujących centralą cieplną kotłowni w następujących układach:
a) podgrzewanie wody do kolumny odgazowywacza, sterowanie wymiennikiem
para/woda (ZW-1), parametr stały 95oC, z możliwością regulacji z poziomu
operatora, z automatycznym pomiarem poziomu wody i automatycznym
uzupełnianiem oraz ciągłym pomiarem zawartości tlenu; przeanalizować
możliwości i zasadność zmiany układu odgazowywania,
b) podgrzewanie
wody
w
obiegu
rezerwy
(ZW-2)
parametr
o
wysokotemperaturowy 130/70 C, zmienny zależny od temperatury
zewnętrznej , sterowanie dwoma zespołami wymienników para/woda, z
możliwością regulacji z poziomu operatora wraz z układem stabilizacji
ciśnienia,
c) podgrzewanie wody w obiegu c.t.s (ZW-3) (ciepło technologiczne /stały
parametr), sterowanie wymiennikiem para/woda, parametr stały 95oC do
układu klimatyzacji 2 stopnia, z możliwością regulacji z poziomu operatora,
d) podgrzewanie wody w obiegu c.t.z (ZW-4) (ciepło technologiczne/ zmienny
parametr),
sterowanie
wymiennikiem
woda/woda,
z
parametru
o
wysokotemperaturowego do parametrów zmiennych max 90/70 C w układzie
wentylacji i klimatyzacji 1 stopnia, parametr zależny od temperatury
zewnętrznej, z możliwością regulacji z poziomu operatora, wraz z układem
stabilizacji ciśnienia ,
e) podgrzewanie wody w obiegu c.o. (ZW-5) (centralne ogrzewanie), sterowanie
wymiennikiem woda/woda, z parametru wysokotemperaturowego do
parametru zmiennego max 90/70oC w układzie centralnego ogrzewania,
parametr zależny od temperatury zewnętrznej, z możliwością regulacji z
poziomu operatora wraz z układem stabilizacji ciśnienia,
f) podgrzewanie wody w układzie c.w.u. (ZW-7), sterowanie wymiennikiem
woda/woda, z parametru wysokotemperaturowego do parametru stałego
55oC, z możliwością przegrzewu (zwalczanie bakterii Legionella) oraz
regulacją z poziomu operatora; układ umożliwiający współpracę z systemem
kolektorów słonecznych.
7
1.4. Należy przewidzieć wymianę istniejących elementów regulacyjnych wymienionych
w podpunktach od a) do f) z wyprowadzeniem sygnału i wizualizacją
parametrów wejścia i wyjścia wraz z możliwością ich korygowania przez
obsługę w sposób zdalny. Przed wymianą należy dokonać ponownego doboru
typu i wielkości armatury.
1.5. Należy uwzględnić ponadto:
a) wyposażenie kolektorów wysokotemperaturowych w układ podmieszania
według krzywej zależnej od temperatury zewnętrznej, z możliwością
regulacji z poziomu operatora; rozwiązanie musi zawierać układ
umożliwiający kontrolę pracy i wybór pompy lub zestawu pompowego ze
stanowiska operatorskiego,
b) rejestrację temperatury spalin i zawartości CO2,
c) rejestrację temperatury, przepływu i zużycia ciepła w układzie rezerwy, c.t.z.,
c.t.s., c.o. i wody wysokoparametrowej na wyjściu rur z kotłowni do sieci,
d) pomiar temperatury i przepływu kondensatu powracającego z sieci,
e) pomiar temperatur i ciśnienia przed i za wszystkimi elementami transformacji
parametrów czynnika grzewczego w kotłowni i zespołach wymienników,
f) monitoring zużycia c.w.u. na wodomierzach zasilających podgrzewacze w
budynkach M, N, O, P i R i w kotłowni,
g) rejestrację ilości wody zasilającej każdy z dwu kotłów parowych oraz układy
grzewcze z punktów uzupełniania,
h) rejestrację temperatury powietrza zewnętrznego,
i) pomiar ilości energii produkowanej przez każdy z kotłów wodnych oraz
wymienniki para/woda w układzie wtórnym,
j) monitoring poziomu cieczy w zbiorniku kondensatu.
1.6. W zakresie monitoringu sieci i odbiorników ciepła należy wykonać:
a) opomiarowanie temperatury zasilania i powrotu, przepływu, ciśnienia i zużycia
ciepła po stronie wtórnej obiegów grzewczych węzłów wymiennikowych w
budynkach M, N, O, P i R,
b) opomiarowanie temperatury zasilania i powrotu, przepływu, ciśnienia i zużycia
ciepła przed każdym rozdzielaczem c.o., c.t.z. i c.t.s. w wentylatorniach i
rozdzielniach ciepła,
c) opomiarowanie temperatury i ciśnienia na sieciach cieplnych,
d) rejestrację czasów pracy układów wentylacyjnych,
e) rejestrację temperatur w niezbędnej ilości wybranych reprezentatywnych
pomieszczeń we wszystkich budynkach, m.in. z uwzględnieniem stron świata.
Wszystkie sygnały z monitoringu winny być wysyłane do stacji operatora
zamontowanej w pomieszczeniu obsługi technicznej w budynku kotłowni (S). Na
stacji będzie zainstalowane specjalistyczne oprogramowanie do monitoringu obiektu
w zakresie instalacji technicznych. Należy przewidzieć pracę równoległą dwóch
niezależnych serwerów oraz archiwizację na dwóch zewnętrznych nośnikach w celu
ochrony zebranych danych pomiarowych (redundancja).
8
1.7. W zakresie modernizacji instalacji centralnego ogrzewania należy :
a) wykonać sterowanie ilością energii dostarczanej do poszczególnych segmentów
budynków według krzywej grzewczej oraz temperatur w wytypowanych
pomieszczeniach, poprzez przebudowę istniejących rozdzielaczy na węzły
zmieszania pompowego,
b) dokonać regulacji temperatur wybranych pomieszczeń, np. auli, kawiarni oraz grup
pomieszczeń, np. sanitariatów.
1.8. W zakresie lokalnej stacji meteorologicznej należy:
a) zaprojektować stację meteorologiczną, która będzie przetwarzała i archiwizowała
następujące parametry środowiskowe:
- temperaturę powietrza rzeczywistą i odczuwalną,
- kierunek i siłę wiatru,
- wilgotność powietrza.
- ciśnienie atmosferyczne,
b) zapewnić transmisję sygnałów meteorologicznych do systemów sterujących
parametrami ciepłowniczymi,
c) zlokalizować stację metrologiczną w sposób zapewniający reprezentatywność
pomiarów dla obiektów szpitalnych.
1.9. Wymagania w zakresie zastosowanego oprogramowania do monitoringu i sterowania.
Oprogramowanie musi posiadać następujące możliwości:
a) prezentowania w formie tabelarycznej oraz graficznej wszystkich zebranych
danych pomiarowych w czasie rzeczywistym,
b) ustawiania różnych przedziałów czasowych dla zapisu danych,
c) prezentacji wszystkich układów technologicznych obiektu w formie graficznej,
d) szybkiego podglądu wybranych fragmentów sieci (rozwinięcie układu po
wybraniu przez operatora punktu obserwacji),
e) przedstawiania wielopoziomowego menu graficznego obrazującego pracę kilku
instalacji równocześnie,
f) porównania bieżących danych z danymi historycznymi,
g) przechowywania wszystkich zebranych danych w okresie nie krótszym niż 10 lat,
h) rejestrację czasu pracy wybranych urządzeń odbiorczych,
i) rejestrację czynności wykonanych przez użytkowników,
j) wprowadzenia cen jednostkowych dla zużywanych mediów,
k) prezentacji w formie tabelarycznej i graficznej kosztów zużycia mediów w trybie
rzeczywistym oraz w odniesieniu do danych historycznych,
l) wielopoziomowego logowania się przez operatorów (różne uprawnienia dla
operatorów),
m) zdalnego dostępu do oprogramowania i bazy danych w obrębie sieci wewnętrznej
Szpitala,
9
n) ustawienia wartości progowych dla wybranych zmiennych celem aktywowania
alarmu,
o) wyświetlania stanów alarmowych i awaryjnych wraz z zapisem ich przyjęcia do
wiadomości przez obsługę,
p) powiadamiania obsługi o wystąpieniu stanu alarmowego lub awarii poprzez
wysyłanie wiadomości e-mail lub sms,
q) zabezpieczenia zbieranych danych przed dostępem osób nieuprawnionych,
r) rozbudowy systemu w przypadku podłączenia nowych urządzeń i instalacji
(rozbudowa obiektu lub modernizacja istniejących instalacji).
1.10. Do stacji operatora należy podłączyć za pomocą przewodów komunikacyjnych
następujące elementy i urządzenia:
a) centrale wentylacyjne – w zakresie prezentacji graficznej wszystkich układów
technologicznych oraz zmiennych dynamicznych ze sterowników central,
b) węzły ciepłownicze kompaktowe,
c) kotły – w zakresie prezentacji graficznej procesu technologicznego oraz
zmiennych dynamicznych udostępnionych przez wykonawcę sterowania kotłów,
d) pompownię – w zakresie prezentacji graficznej całego procesu technologicznego
oraz zmiennych dynamicznych ze sterowników umieszczonych w rozdzielnicy
sterującej w pompowni,
e) rozdzielacze oraz układy regulacji pionów c.o.,
f) elektroniczną kontrolę dostępu do pomieszczeń technicznych – monitoring
wejść/wyjść osób do pomieszczeń, w których znajdują się urządzenia i instalacje
techniczne,
g) lokalną stację meteorologiczną.
Wszystkie dane zebrane z urządzeń podłączonych do monitoringu muszą odpowiadać
wytycznym opisanym w pkt. 1.9.
