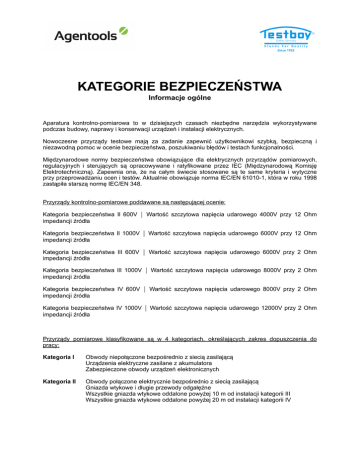

KATEGORIE BEZPIECZEŃSTWA

KATEGORIE BEZPIECZEŃSTWA
Informacje ogólne
Aparatura kontrolno-pomiarowa to w dzisiejszych czasach niezbędne narzędzia wykorzystywane
podczas budowy, naprawy i konserwacji urządzeń i instalacji elektrycznych.
Nowoczesne przyrządy testowe mają za zadanie zapewnić użytkownikowi szybką, bezpieczną i
niezawodną pomoc w ocenie bezpieczeństwa, poszukiwaniu błędów i testach funkcjonalności.
Międzynarodowe normy bezpieczeństwa obowiązujące dla elektrycznych przyrządów pomiarowych,
regulacyjnych i sterujących są opracowywane i ratyfikowane przez IEC (Międzynarodową Komisję
Elektrotechniczną). Zapewnia ona, że na całym świecie stosowane są te same kryteria i wytyczne
przy przeprowadzaniu ocen i testów. Aktualnie obowiązuje norma IEC/EN 61010-1, która w roku 1998
zastąpiła starszą normę IEC/EN 348.
Przyrządy kontrolno-pomiarowe poddawane są następującej ocenie:
Kategoria bezpieczeństwa Il 600V ⏐ Wartość szczytowa napięcia udarowego 4000V przy 12 Ohm
impedancji źródła
Kategoria bezpieczeństwa Il 1000V ⏐ Wartość szczytowa napięcia udarowego 6000V przy 12 Ohm
impedancji źródła
Kategoria bezpieczeństwa IlI 600V ⏐ Wartość szczytowa napięcia udarowego 6000V przy 2 Ohm
impedancji źródła
Kategoria bezpieczeństwa IlI 1000V ⏐ Wartość szczytowa napięcia udarowego 8000V przy 2 Ohm
impedancji źródła
Kategoria bezpieczeństwa IV 600V ⏐ Wartość szczytowa napięcia udarowego 8000V przy 2 Ohm
impedancji źródła
Kategoria bezpieczeństwa IV 1000V ⏐ Wartość szczytowa napięcia udarowego 12000V przy 2 Ohm
impedancji źródła
Przyrządy pomiarowe klasyfikowane są w 4 kategoriach, określających zakres dopuszczenia do
pracy:
Kategoria I
Obwody niepołączone bezpośrednio z siecią zasilającą
Urządzenia elektryczne zasilane z akumulatora
Zabezpieczone obwody urządzeń elektronicznych
Kategoria II
Obwody połączone elektrycznie bezpośrednio z siecią zasilającą
Gniazda wtykowe i długie przewody odgałęźne
Wszystkie gniazda wtykowe oddalone powyżej 10 m od instalacji kategorii III
Wszystkie gniazda wtykowe oddalone powyżej 20 m od instalacji kategorii IV
Kategoria II
Instalacje w budynkach, np. rozdzielnice, oprzewodowanie, gniazda wtykowe
Kable zasilające i krótkie przewody doprowadzające
Tablice rozdzielcze
Gniazda wtykowe dla dużych obciążeń z krótkimi przewodami doprowadzającymi
zasilanie
Systemy oświetlenia w dużych budynkach
Bloki zasilające
Szyny zbiorcze
Kategoria IV
Urządzenia znajdujące się w początkowej części instalacji niskiego napięcia, np.
liczniki, przyłącza elektryczne, zabezpieczenia nadmiarowo-prądowe po stronie
pierwotnej na wolnym powietrzu i doprowadzenia kabli zasilających
Przewody zasilające do punktu przyłączenia do budynku
Połączenie między przyrządem pomiarowym a punktem przyłączenia
Przewody napowietrzne do poszczególnych budynków
Kable ziemne do pomp wody
W celu udokumentowania, że dany produkt oferowany przez producenta spełnia wymagania normy
IEC/EN 61010-1, producent może zlecić akredytowanej jednostce badawczej sprawdzenie zgodności
produktu z normą. Po pozytywnym zakończeniu oceny może on umieścić na swoim produkcie
odpowiedni znak GS.
Firma Testboy GmbH, będąc świadomym wymagań w zakresie bezpieczeństwa i ciążących na niej
obowiązków, zleca certyfikację swoich produktów jednostce certyfikującej TÜV-SÜD Product Service
GmbH, oddział w Hamburgu.
Kategorie pomiarowe zgodnie z normą IEC/EN 61010-1.
