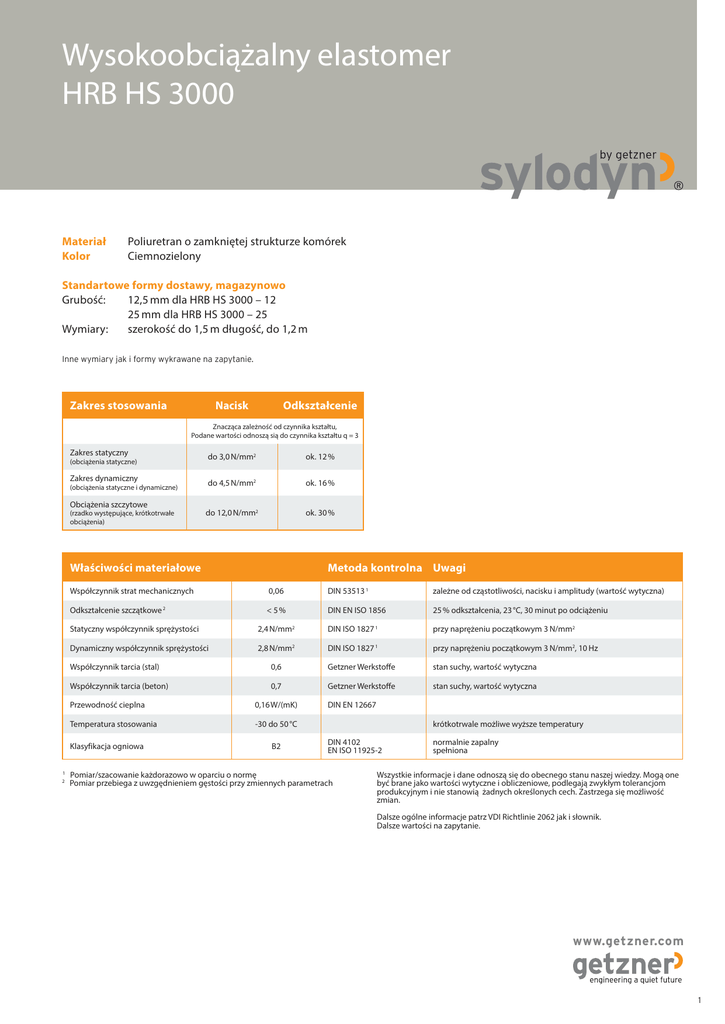

Wysokoobciążalny elastomer HRB HS 3000

Wysokoobciążalny elastomer HRB HS 3000

Wysokoobciążalny elastomer
HRB HS 3000
Materiał
Kolor
Poliuretran o zamkniętej strukturze komórek
Ciemnozielony
Standartowe formy dostawy, magazynowo
Grubość:
12,5 mm dla HRB HS 3000 – 12
25 mm dla HRB HS 3000 – 25
Wymiary:
szerokość do 1,5 m długość, do 1,2 m
Inne wymiary jak i formy wykrawane na zapytanie.
Zakres stosowania
Nacisk
Odkształcenie
Znacząca zależność od czynnika kształtu,
Podane wartości odnoszą sią do czynnika kształtu q = 3
Zakres statyczny
(obciążenia statyczne)
Zakres dynamiczny
(obciążenia statyczne i dynamiczne)
Obciążenia szczytowe
(rzadko występujące, krótkotrwałe
obciążenia)
do 3,0 N/mm2
ok. 12 %
do 4,5 N/mm2
ok. 16 %
do 12,0 N/mm2
ok. 30 %
Właściwości materiałowe
Współczynnik strat mechanicznych
Odkształcenie szczątkowe
1
0,06
DIN 53513 1
zależne od cząstotliwości, nacisku i amplitudy (wartość wytyczna)
< 5%
DIN EN ISO 1856
25 % odkształcenia, 23 °C, 30 minut po odciążeniu
Statyczny współczynnik sprężystości
2,4 N/mm2
DIN ISO 1827 1
przy naprężeniu początkowym 3 N/mm2
Dynamiczny współczynnik sprężystości
2,8 N/mm2
DIN ISO 1827 1
przy naprężeniu początkowym 3 N/mm2, 10 Hz
2
Współczynnik tarcia (stal)
0,6
Getzner Werkstofe
stan suchy, wartość wytyczna
Współczynnik tarcia (beton)
0,7
Getzner Werkstofe
stan suchy, wartość wytyczna
Przewodność cieplna
0,16 W/(mK)
Temperatura stosowania
-30 do 50 °C
Klasyfikacja ogniowa
2
Metoda kontrolna Uwagi
B2
DIN EN 12667
krótkotrwale możliwe wyższe temperatury
DIN 4102
EN ISO 11925-2
Pomiar/szacowanie każdorazowo w oparciu o normę
Pomiar przebiega z uwzgędnieniem gęstości przy zmiennych parametrach
normalnie zapalny
spełniona
Wszystkie informacje i dane odnoszą się do obecnego stanu naszej wiedzy. Mogą one
być brane jako wartości wytyczne i obliczeniowe, podlegają zwykłym tolerancjom
produkcyjnym i nie stanowią żadnych określonych cech. Zastrzega się możliwość
zmian.
Dalsze ogólne informacje patrz VDI Richtlinie 2062 jak i słownik.
Dalsze wartości na zapytanie.
www.getzner.com
1
Nacisk w N/mm2
Krzywa ugięcia sprężystego (dobicia)
4
3,5
12,5 mm
3
25 mm
37,5 mm
50 mm
Quasistatyczna krzywa ugięcia
sprężystego z szybkością obciążania
0,2 N/mm2/s.
2,5
Badanie dokonane pomiędzy gładkimi i
równoległymi płytami stalowymi, każda
z naklejonym arkuszem ściernym o ziarnie K120, zapis 3-go obciążenia, badanie w temperaturze pokojowej.
2
1,5
1
0,5
0
0
1
2
3
4
5
6
7
8
Ugięcie sprężyste w mm
Czynnik kształtu q = 3
Rys. 1: Quasistatyczy wykres ugięcia sprężystego dla różnych
grubości elastomeru
Moduł sprężystości w N/mm2
Moduł sprężystości
70
60
30 Hz
50
10 Hz
40
30
quasistatyczny
Zależność od obciążenia statycznego i
dynamicznego modułu sprężystości.
Quasistatyczny moduł sprężystości jako
moduł stycznej z wykresu krzywej
ugięcia. Dynamiczny moduł sprężystości
z sinuisodalnego wzbudzenia o amplitudzie 0,1 mm.
20
Pomiar w nawiązaniu do DIN 53513
10
0
0
0,5
1
1,5
2
2,5
3
3,5
4
Nacisk w N/mm2
Rys. 2: Zależność od obciążenia statycznego i dynamicznego modułu
sprężystości
Nacisk w N/mm2
Częstotliwości własne
4
3,5
50 mm
3
37,5 mm
2,5
25 mm
2
Cząstotliwości własne zdolnego do drgań
systemu o jednym stopniu swobody,
składającego się ze sztywnej masy i elastycznego łożyska (elastomeru) HRB HS 3000 na
twardym podłożu.
12,5 mm
1,5
Parametr: grubość elastomeru
1
Czynnik kształtu q = 3
0,5
0
5
www.getzner.com
10
15
20
25
30
Częstotliwości własne w Hz
Rys. 3: Częstotliwości własne dla różnych grubości elastomeru
2
Relatywne ugięcie jako % grubości
nieobciążonej próbki
Statyczny wykres pełzania
18 %
Przyrost odkształceń przy
stałym obciążeń.
16 %
W pełni obciążony
14 %
Parametr: Trwały nacisk
12 %
10 %
Czynnik kształtu q = 3
8%
W połowie obciążony
6%
4%
2%
1 miesiąc
1 rok
10 lat
0%
0
1
2
3
4
5
6
7 10
100
1.000
10.000
Czas obciążenia w dniach
Rys. 4: Deformacja i obciążenie statyczne w zależności od czasu
Zmiana dynamicznego modułu sprężystości w %
Zależność od amplitudy
50 %
Zależność dynamicznego modułu
sprężystości od amplitudy drgań.
40 %
30 %
20 %
10 %
HRB HS 3000 wykazuje pomijalną
zależność od amplitudy.
Wartość wzorcowa 0,1 mm, 10 Hz
0%
-10 %
-20 %
-30 %
-40 %
-50 %
0,001
0,01
0,1
0,2
0,3
0,4
0,5
0,6
Amplituda w mm
Rys. 5: Dynamiczny moduł elastyczności w zależności od amplitudy drgań
www.getzner.com
3
10
Zmiana ugięcia sprężystego w %
Nacisk w N/mm2
Wpływ czynnika kształtu
Wykresy podają wartości korygujące dla różnych czynników kształtu.
6
100 %
80 %
60%
40%
20%
0%
1
-20%
0,1
1
3
10
Czynnik kształtu
0,1
30 %
20%
10%
0%
-10%
-20%
15 %
10%
5%
0%
-5%
-10%
-20%
-40%
-30%
1
3
10
Czynnik kształtu
Rys. 8: Dynamiczny moduł sprężystości ³ przy 10 Hz, w zależności od
czynnika kształtu
0,1
3
10
Czynnik kształtu
Rys. 9: Częstotliwość własna w zależności ³ od czynnika kształtu
Wartości porównawcze: nacisk 3,0 N/mm², czynnik kształtu q = 3
AUSTRIA — Bürs GERMANY — Berlin — Munich — Stuttgart FRANCE — Lyon
JAPAN — Tokyo INDIA — Pune CHINA — Beijing USA — Charlotte
1
JORDAN — Amman
www.getzner.com
DB HRB HS 3000 pl © Copyright by Getzner Werkstoffe GmbH l 01-2017
We reserve the right to amend the data.
-25%
0,1
4
10
Czynnik kształtu
-15%
-30%
-50%
3
3
Rys. 7: Ugięcie sprężyste ³ w zależności od czynnika kształtu
Zmiana częstotliwości własnej w %
Zmiana dynamicznego modułu sprężystości w %
Rys. 6: Statyczny zakres stosowania w zależności od czynnika kształtu
