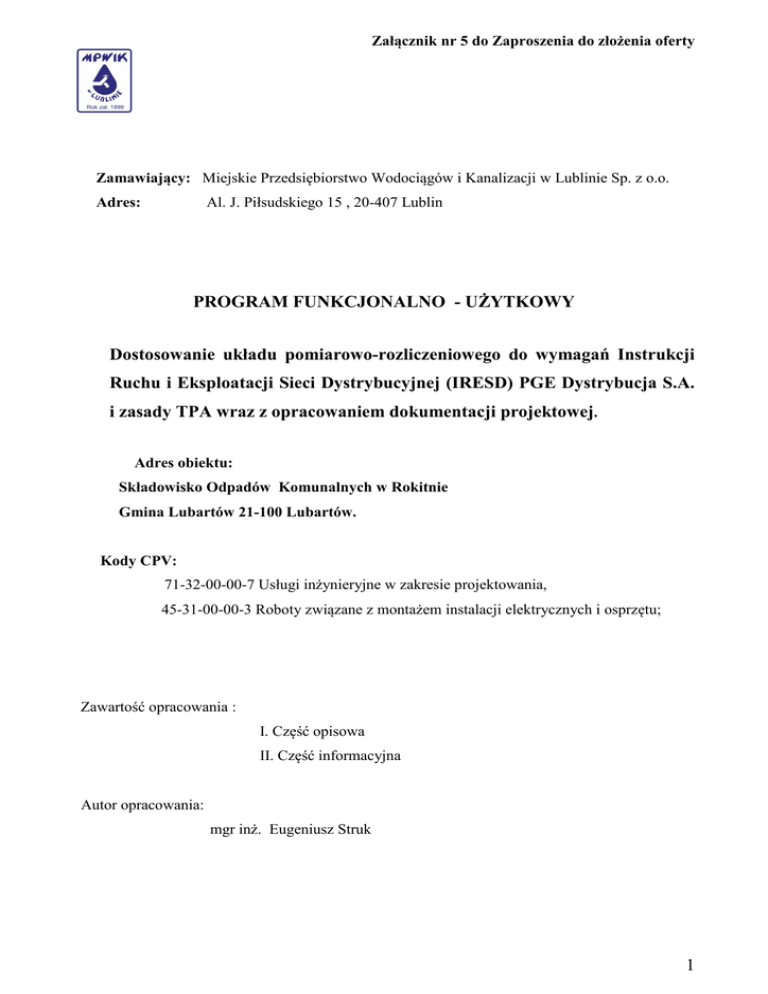

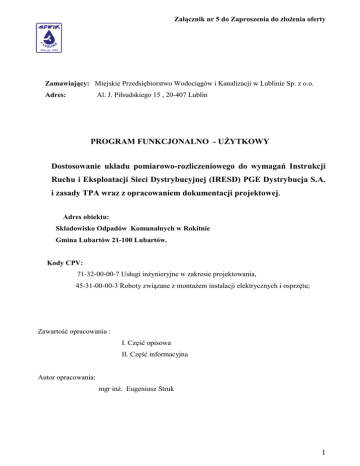

1 PROGRAM FUNKCJONALNO - UŻYTKOWY

Załącznik nr 5 do Zaproszenia do złożenia oferty
Zamawiający: Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji w Lublinie Sp. z o.o.
Adres:
Al. J. Piłsudskiego 15 , 20-407 Lublin
PROGRAM FUNKCJONALNO - UŻYTKOWY
Dostosowanie układu pomiarowo-rozliczeniowego do wymagań Instrukcji
Ruchu i Eksploatacji Sieci Dystrybucyjnej (IRESD) PGE Dystrybucja S.A.
i zasady TPA wraz z opracowaniem dokumentacji projektowej.
Adres obiektu:
Składowisko Odpadów Komunalnych w Rokitnie
Gmina Lubartów 21-100 Lubartów.
Kody CPV:
71-32-00-00-7 Usługi inżynieryjne w zakresie projektowania,
45-31-00-00-3 Roboty związane z montażem instalacji elektrycznych i osprzętu;
Zawartość opracowania :
I. Część opisowa
II. Część informacyjna
Autor opracowania:
mgr inż. Eugeniusz Struk
1
Załącznik nr 5 do Zaproszenia do złożenia oferty
SPIS TREŚCI :
I. Część opisowa
II. Część informacyjna
str. 3
str. 3 -6
2
Załącznik nr 5 do Zaproszenia do złożenia oferty
I. Część opisowa
Przedmiotem zamówienia jest:
1. Opracowanie dokumentacji projektowej dostosowania układu pomiarowo – rozliczeniowego
energii elektrycznej zgodnie z warunkami technicznymi wydanymi przez PGE Dystrybucja
S.A. Oddział Lublin.
2. Wykonanie modernizacji układu pomiarowego na podstawie opracowanej i uzgodnionej
dokumentacji projektowej w PGE Dystrybucja S.A. Oddział Lublin oraz z Zamawiającym.
3. Wykonanie wymaganych przepisami badań odbiorowych i prac kontrolno – pomiarowych
oraz sporządzenie protokołów z tych prac.
4. Przeprowadzenie rozruchu i doprowadzenie do odbioru układu pomiarowego przez PGE
Dystrybucja S.A. Oddział Lublin oraz przekazanie dokumentacji powykonawczej
Zamawiającemu.
II.
Część informacyjna
Zadanie będzie realizowane w dwóch etapach:
a) Etap I - opracowanie dokumentacji projektowej dostosowania układu pomiarowo –
rozliczeniowego energii elektrycznej zgodnie z warunkami technicznymi
wydanymi przez PGE Dystrybucja S.A. Oddział Lublin.
b) Etap II - przebudowa układu pomiarowo – rozliczeniowego w oparciu o uzgodnioną przez
PGE Dystrybucja S.A. Oddział Lublin oraz MPWiK w Lublinie Sp. z o.o.
dokumentację projektową.
ETAP I
Dokumentacja dostosowania układu pomiarowo – rozliczeniowego do wymagań IRiESD w punkcie
poboru WO-6-215 (Składowisko Odpadów Stałych w Rokitnie) wymaga zastosowania
półpośredniego układu pomiarowo – rozliczeniowego na napięcie 0,4kV spełniającego następujące
wytyczne - zgodnie z warunkami L.dz. GD/DU/UE- MK/42-20821/2012 z dnia 10.09.2012
wydanymi przez PGE Dystrybucja S.A. Oddział Lublin (Załącznik nr.2) tj.:
1. Liczniki energii elektrycznej winny umożliwiać jednokierunkowy pomiar energii elektrycznej
i dwukierunkowy pomiar energii biernej z rejestracją profili obciążenia.
2. Układy pomiarowe winny być wyposażone w przekładniki pomiarowe w każdej z trzech faz
oraz liczniki trójsystemowe .
3. Układ pomiarowy powinien być wyposażony w układ transmisji danych pomiarowych do
Lokalnego Systemu Pomiarowo- Rozliczeniowego (LSPR) PGE Dystrybucja S.A. Oddział
Lublin. W przypadku zastosowania urządzeń telekomunikacyjnych umożliwiających realizację
3
Załącznik nr 5 do Zaproszenia do złożenia oferty
transmisji danych za pomocą sieci GSM w standardzie GPRS kartę SIM dostarczy PGE
Dystrybucja S.A. Oddział Lublin.
4. Układ pomiarowy powinien posiadać układ synchronizacji czasu rzeczywistego, co najmniej
raz na dobę.
5. Urządzenia wchodzące w skład układu pomiarowego powinny spełniać wymagania dla danej
kategorii układu pomiarowego określonego w Instrukcji Ruchu i Eksploatacji Sieci
Dystrybucyjnej , obowiązującej w PGE Dystrybucja S.A. Oddział Lublin.
6. Liczniki energii elektrycznej winny posiadać zabezpieczenie przed wpływem zewnętrznych
pól magnetycznych (z wyjątkiem pola magnetycznego Ziemi) lub powinny posiadać
elektroniczny system informujący o wystąpieniu takiego wpływu na liczniki poprzez
(np. rejestrowanie, wskazywanie, świecenie). System ten ma wskazywać wyłącznie czy na
liczniki oddziaływano polem magnetycznym, o którym mowa powyżej. Zadziałanie systemu
musi być widoczne „gołym okiem” bez potrzeby montażu licznika.
7. Zastosować ochronę przepięciową każdego z liczników energii elektrycznej zrealizowaną za
pomocą ochronników iskiernikowych z sygnalizacją zadziałania, zapewniających poziom
ochrony ≤ 2,5kV.
8. Wszystkie elementy członu zasilającego oraz osłony urządzeń wchodzące w skład układu
pomiarowego energii elektrycznej winny być przystosowane do oplombowania.
9. Układ pomiarowy energii elektrycznej własnym kosztem i staraniem dostarczy Wykonawca.
10. Liczniki energii elektrycznej winny być dostosowane do rozliczeń w wybranej grupie
taryfowej – zaprogramowane i sparametryzowane.
Uwaga:
Ze względu na zlokalizowanie układu pomiarowo – rozliczeniowego energii
elektrycznej poza miejscem dostarczania energii elektrycznej obiekt zakwalifikowano do grupy
taryfowej B-21 natomiast pomiar jest po stronie 0,4kV.
11. Należy dokonać wymiany istniejących przekładników prądowych typu IWO o przekładni100/5
ponieważ ze względu na zbyt duży błąd nie spełniają wymaganych norm. (zalecenia PGE
Dystrybucja).
Wytyczne dla projektanta:
1.
W celu prawidłowego opracowania dokumentacji wskazane jest dokonanie wizji lokalnej na
obiekcie.
2.
Zamawiający
posiada
warunki
techniczne
dostosowania
układu
pomiarowo
–
rozliczeniowego do wymagań IRiESD w punkcie poboru WO-6-215 (Składowisko Odpadów
Stałych w Rokitnie).
3.
Opracowaną dokumentację projektowa należy przedstawić do zatwierdzenia Zamawiającemu,
po uprzednim uzyskaniu akceptacji ww. dokumentacji ze strony PGE Dystrybucja S.A.
4
Załącznik nr 5 do Zaproszenia do złożenia oferty
Oddział Lublin, nie później niż w ciągu 30 dni kalendarzowych, licząc od daty zawarcia
umowy.
4.
Zamawiający dokona sprawdzenia dokumentacji pod względem rozwiązań technicznych
i zatwierdzenia nie później niż w ciągu 3 dni roboczych od daty jej przedłożenia przez
Wykonawcę.
ETAP II
Przebudowa układu pomiarowo – rozliczeniowego w oparciu o uzgodnioną z Operatorem
Systemu Dystrybucyjnego ( PGE Dystrybucja S.A. Oddział Lublin) oraz MPWiK w Lublinie Sp.
z o.o. dokumentację projektową.
Wymagania organizacyjne i realizacja prac:
1. Prace montażowe na obiekcie mogą być wykonywane tylko przez osoby posiadające ważne
świadectwo kwalifikacyjne grupy E1 do 1kV.
2. Za prawidłową organizację prac odpowiada wyznaczony pracownik Wykonawcy.
3. Wymaga się od Wykonawcy sprawnego prowadzenia czynności związanych z dostosowaniem
układu w celu ograniczenia przerwy w dostawie energii elektrycznej.
4. Wykonawca w porozumieniu z Zamawiającym zgłasza w terminie co najmniej 10 dni i ustala
z OSD PGE Dystrybucja S.A. Oddział Lublin tryb rozpoczęcia oraz zakończenia czynności
związanych z dostosowaniem i uruchomieniem układu pomiarowo – rozliczeniowego energii
elektrycznej.
5. Elementy układu pomiarowo – rozliczeniowego energii elektrycznej mogą być wyłączone
i demontowane tylko wyłącznie za zgodą uprawnionego pracownika PGE Dystrybucja S.A.
Oddział Lublin.
6. Nowy dostosowany układ pomiarowo – rozliczeniowy energii elektrycznej musi być
uruchamiany niezwłocznie po jego zabudowie w porozumieniu z PGE Dystrybucja S.A.
Oddział Lublin oraz z Zamawiającym.
7. Wszelkie czynności związane z dopuszczeniem do pracy będą prowadzone na pisemne
polecenie, przez Zamawiającego.
Inne wymagania wynikające z realizacji przedmiotu zamówienia:
a) Montowane urządzenia i aparatura nie mogą być starsze (data produkcji) niż II połowa 2012 r.
b) Urządzenia i aparatura powinny być dostarczone z dokumentami tj.: legalizacja, DTR,
instrukcja obsługi.
c) Wykonawca wykona pomiary elektryczne obwodów elektrycznych zgodnie z zawartymi
w dokumentacji projektowej informacjami i sporządzić wymagane protokoły. Pomiary
dotyczą obwodów elektrycznych nowych i objętych modernizacją, obwodów istniejących,
5
Załącznik nr 5 do Zaproszenia do złożenia oferty
w których były dokonywane zmiany w części lub w całości obwodów oraz te, które są
niezbędne do wykonania poprawności działania obwodu montowanego.
d) Wykonawcą zobowiązuje się do przekazania dokumentacji powykonawczej w 1
egzemplarzu w formie papierowej.
