Europejska Aprobata Techniczna ETA-07/0144

Transkrypt

Deutsches Institut für Bautechnik
Urząd wydający aprobaty
techniczne dla produktów i
systemów budowlanych
Urząd kontroli techniki
budowlanej
Instytucja prawa publicznego
Kolonnenstr. 30B
D-10829 Berlin
Tel.:
+49 30 787 30 0
Fax:
+49 30 787 30 320
E-mail: [email protected]
Internet: www.dibt.de
Upow ażniony i notyf ikow
any zgodnie z A rtykułem
10 Dyrektyw y Rady z
dnia 21 grudnia
1988 odnośnie zrównania
przepisów praw nych i
administracyjnych Państw
Członkow skich dot.
produktów budow lanych
(89/106/EEC)
Członek EOTA

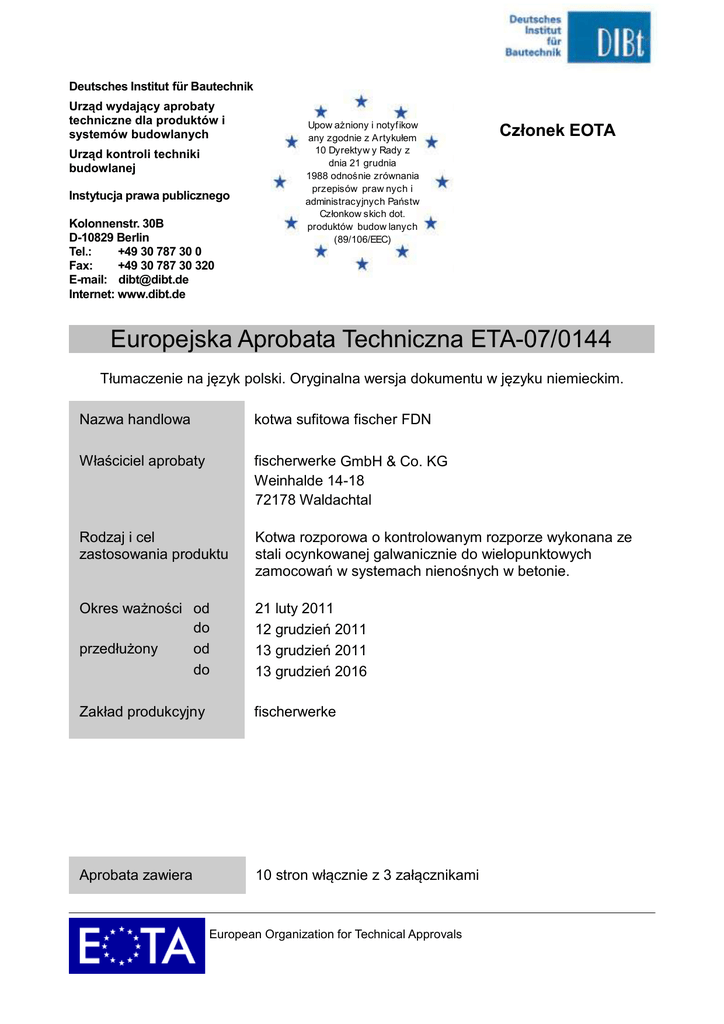

Europejska Aprobata Techniczna ETA-07/0144
Tłumaczenie na język polski. Oryginalna wersja dokumentu w języku niemieckim.
Nazwa handlowa
kotwa sufitowa fischer FDN
Właściciel aprobaty
fischerwerke GmbH & Co. KG
Weinhalde 14-18
72178 Waldachtal
Rodzaj i cel
zastosowania produktu
Kotwa rozporowa o kontrolowanym rozporze wykonana ze
stali ocynkowanej galwanicznie do wielopunktowych
zamocowań w systemach nienośnych w betonie.
Okres ważności od
do
przedłużony
od
do
21 luty 2011
12 grudzień 2011
13 grudzień 2011
13 grudzień 2016
Zakład produkcyjny
fischerwerke
Aprobata zawiera
10 stron włącznie z 3 załącznikami
European Organization for Technical Approvals
Przedłużenie Europejskiej Aprobaty Technicznej ETA-07/0144
strona 2 z 10 / 13 grudzień 2011
I
PODSTAWY PRAWNE I USTALENIA OGÓLNE
1
Niniejsza Europejska Aprobata Techniczna została wydana przez Niemiecki Instytut Techniki
Budowlanej (Deutsches Institut für Bautechnik) w zgodności z:
■ Dyrektywą Rady Europy 89/106/EEC z dnia 21 grudnia 1988 r. dotyczącą zrównania przepisów
prawnych i administracyjnych państw członkowskich w zakresie wyrobów budowlanych1, zmienioną
przez Dyrektywę Rady Europy 93/68/EEC 2 i rozporządzenie (KE) nr 1882/2003
Parlamentu Europejskiego i Rady Europy3;
■ Ustawą o wprowadzeniu do obrotu oraz wolnym obrocie wyrobami budowlanymi, mającą na
celu wdrażania Dyrektywy 89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącej zrównania
przepisów prawnych i administracyjnych państw członkowskich w zakresie wyrobów budowlanych
oraz innymi aktami prawnymi Wspólnoty Europejskiej (ustawa o wyrobach budowlanych – BauPG)
z dnia 28 kwietnia 19984, ostatnio zmienioną poprzez ustawę z dnia
31 października 20065;
■ Wspólnymi Uregulowaniami w zakresie wnioskowania, przygotowania oraz udzielania Europejskich
Aprobat Technicznych zgodnie z załącznikiem do decyzji 94/23/EC6 Komisji Europejskiej;
■ Wytycznymi do Europejskich Aprobat Technicznych dla „Kotew metalowych do użycia w betonie
- rozdział 6: „Kotwy do wielopunktowych zamocowań niekonstrukcyjnych" ETAG 001-06.
Niemiecki Instytut Techniki Budowlanej jest uprawniony do kontrolowania, czy postanowienia
niniejszej Europejskiej Aprobaty Technicznej są spełniane. Kontrola taka może zostać przeprowadzona
w zakładzie produkcyjnym. Właściciel Europejskiej Aprobaty Technicznej odpowiedzialny jest za
zgodność produktów z Europejską Aprobatą Techniczną oraz za ich sprawność/użyteczność w
przewidywanym zakresie użytkowania.
Niniejsza Europejska Aprobata Techniczna nie może być przenoszona na producentów lub
przedstawicieli producentów, innych niż tych wymienionych na stronie nr 1, lub też na zakłady
produkcyjne, inne niż te wymienione na stronie nr 1 niniejszej Europejskiej Aprobaty Technicznej.
Niemiecki Instytut Techniki Budowlanej (Deutsche Institut für Bautechnik) może wycofać niniejszą
aprobatę techniczną, w szczególności na podstawie informacji Komisji Europejskiej, zgodnie z Art. 5 ust.
1 Dyrektywy 89/106/EEC.
Niniejsza Europejska Aprobata Techniczna może być powielana – także w formie elektronicznej –
tylko w wersji nieskróconej/pełnej. Powielanie fragmentów aprobaty dozwolone jest jedynie za
pisemną zgodą Niemieckiego Instytutu Techniki Budowlanej. W takim wypadku fragmenty aprobaty
powinny być oznaczone jako takie. Tekst i rysunki broszur reklamowych nie mogą
zaprzeczać, ani nadużywać Europejskiej Aprobaty Technicznej.
Europejska Aprobata Techniczna jest wydana przez organ aprobujący w jego języku urzędowym.
Niniejsza wersja w pełni nawiązuje do wersji wykorzystywanej przez organizację EOTA. Tłumaczenia
na inne języki muszą zostać oznaczone jako takie.
2
3
4
5
6
1
2
3
4
5
6
Dziennik Urzędowy Wspólnot Europejskich L 40, 11.02.1989, str. 12
Dziennik Urzędowy Unii Europejskiej L 284, 31.10.2003, str. 25
Federalny Dziennik Ustaw część I 1998, str. 812
Federalny Dziennik Ustaw część I 2006, str. 2407, 2416
Niniejszy dokument nie jest dokumentem oryginalnym, tylko tłumaczeniem z języka niemieckiego, jednakże dla
ułatwienia porównania tekstów format pozostał zachowany. Firma fischerpolska Sp. z o.o. potwierdza zgodność
tłumaczenia z oryginałem.
II
POSTANOWIENIA SZCZEGÓŁOWE EUROPEJSKIEJ APROBATY
TECHNICZNEJ
1
Opis produktu i zakres jego zastosowania
1.1
Opis produktu
1.2
Kotwa sufitowa fischer FDN jest kotwą wykonaną ze stali ocynkowanej galwanicznie, która zostaje
umieszczana jest w wywierconym otworze i kotwiona za pomocą kontrolowanego rozporu. Ilustracja
produktu oraz jego zastosowanie znajduje się w załączniku nr 1.
Zakres zastosowania
Kotwa przeznaczona jest do zamocowań, które muszą spełniać wymagania bezpieczeństwa użycia w
myśli Podstawowych Wymagań 4 Dyrektywy 89/106 EEC, a uszkodzenie zamocowań skutkuje
niebezpieczeństwem dla życia ludzi. Kotwa może być stosowana wyłącznie do wielopunktowych
zamocowań niekonstrukcyjnych. Definicja pojęcia "wielopunktowego zamocowania niekonstrukcyjnego"
zgodnie podana jest w załączniku 1 ETAG 001, w rozdziale 6.
Kotwa może być użyta do zakotwień, które wymagają określonej odporności pożarowej.
Kotwa może być użyta wyłącznie do zakotwień obciążenia statycznego lub kwasi-statycznego, w
zbrojonym lub niezbrojonym betonie normalnym, o klasie wytrzymałości od C20/25 (minimum) do
C50/60 (maksimum) zgodnie z normą EN 206-1:2000-12. Kotwa może być użyta w betonie
zarysowanym lub niezarysowanym betonie.
Kotwa może być użyta wyłącznie do mocowania elementów, w miejscach, w których panują suche
warunki wewnętrzne. Warunki opisane w niniejszej Europejskiej Aprobacie Technicznej oparte są
na
podstawie zakładanego okresu użytkowania kotwy przez 50 lat. Dane dotyczące okresu
użytkowania nie mogą być rozumiane jako gwarancja producenta, ale mogą być traktowane jedynie
jako
pomoc
przy wyborze właściwego produktu w aspekcie oczekiwanego i ekonomicznie
odpowiedniego okresu użytkowania.
2
Charakterystyki produktu i metody weryfikacji
2.1
Charakterystyki produktu
Rysunki i dane kotwy zostały zamieszczone w załączniku nr 2. Charakterystyczne wartości
materiałowe, wymiary oraz tolerancje kotwy, które nie zostały podane w załączniku nr 2, muszą
odpowiadać odpowiednim wartościom zamieszczonym w dokumentacji technicznej7 odnoszącej się do
niniejszej Europejskiej Aprobaty Technicznej.
Odnośnie wymagań dotyczących bezpieczeństwa pożarowego, zakłada się, że kotwa spełnia
wymagania klasy A1 odnośnie reakcji na ogień, zgodnie z warunkami decyzji 96/603/EC, poprawionej
przez decyzję 2000/605/EC.
7 Dokumentacja techniczna niniejszej Europejskiej Aprobaty Technicznej złożona jest w Niemieckim Instytucie
Techniki Budowlanej i może zostać przekazana uprawnionym organom włączonym do procedury
potwierdzania o zgodności, o ile jest ona istotna dla zadań realizowanych przez te organy.
Charakterystyczne parametry niezbędne dla projektowania zakotwień, podane są w załączniku 3.
Wartości charakterystyczne do projektowania zakotwień uwzględniających odporność ogniową
podane są w załączniku 3, tabeli 4. Wartości te są prawidłowe do zastosowania w systemie, który
musi spełnić wymagania określonej klasy odporności ogniowej.
Każdy łeb kotwy posiada oznaczenia: znak identyfikacyjny producenta, typ kotwy, rozmiar kotwy
zgodnie z załącznikiem 2.
Kotwa może być dostarczana wyłącznie jako kompletny produkt.
2.2
Metody weryfikacji
Ocena przydatności kotwy do przewidywanego zastosowania w odniesieniu do wymagań
bezpieczeństwa zastosowania w myśl Podstawowych Wymagań 4, została wykonana w zgodności
z "Wytyczną dla Europejskich Aprobat Technicznych dla kotew metalowych do zastosowania w
betonie", z rozdziałem 1 "Kotwy - uwagi ogólne" oraz rozdziałem 6 "Kotwy do wielopunktowych
zamocowań niekonstrukcyjnych w betonie".
Ocena przydatności kotwy do przewidywanego zastosowania w odniesieniu do wymagań
odporności na ogień, została wykonana w zgodności z Raportem Technicznym TR 020 "Ocena
zakotwień w betonie w odniesieniu odporności na ogień".
Uzupełnieniem wymagań, oprócz specyficznych postanowień dotyczących substancji
niebezpiecznych objętych niniejszą Europejską Aprobatą Techniczną, mogą istnieć inne wymagania
mające odniesienie do wyrobów (np. transponowane ustawodawstwo europejskie i ustawy
krajowe, przepisy prawne i wykonawcze). Aby spełnić warunki dyrektywy dotyczącej wyrobów
budowlanych, należy spełnić także te wymagania, jeżeli mają one zastosowanie.
3
Ocena poświadczanie zgodności oraz oznakowanie CE
3.1
System poświadczania zgodności
Zgodnie z decyzją 97/161/EG Komisji Europejskiej8, systemem poświadczania zgodności jest
system 2(ii) (określany tutaj jako system 2+). System ten zdefiniowany jest następująco:
System 2+: Deklaracja producenta o zgodności produktu, na podstawie:
(a)
Zadań producenta:
(1) wstępne badania typu
(2) zakładowa kontrola produkcji,
(3) testy próbek pobranych w zakładzie produkcyjnym, wykonywane zgodnie z
ustalonym planem badań.
(b) Zadań jednostki upoważnionej:
(4) certyfikacja zakładowej kontroli produkcji na podstawie:
- początkowej inspekcji zakładu i zakładowej kontroli produkcji,
- bieżący nadzór, ocena i akceptacja zakładowej kontroli produkcji.
Uwaga: jednostki upoważnione określane są także jako jednostki notyfikowane.
8 Dziennik Urzędowy Wspólnot Europejskich L 67 z dnia 03.02.1997
3.2
Odpowiedzialność
3.2.1
Zadania producenta
3.2.1.1 Zakładowa kontrola produkcji
Producent zobowiązany jest do wykonywania ciągłęj wewnętrznej kontroli produkcji. Wszystkie
elementy, wymagania i ustalenia przyjęte przez producenta, powinny być w sposób systematyczny
dokumentowane przez zapisywanie sposobu postępowania, procedur oraz wyników kontroli.
System kontroli produkcji musi zapewnić, że produkt jest zgodny z niniejszą Europejską
Aprobatą Techniczną.
Producent może stosować wyłącznie takie materiały i surowce, które są wyszczególnione
w dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej.
Zakładowa kontrola produkcji musi pozostawać w zgodności z planem kontroli, który jest częścią
dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej. Plan kontroli ustalony jest w
kontekście zakładowej kontroli produkcji wykonywanej przez producenta i złożony jest w
Niemieckim Instytucie Techniki Budowlanej9.
Wyniki zakładowej kontroli produkcji muszą być zapisywane i oceniane zgodnie z postanowieniami
planu kontroli.
3.2.1.2 Pozostałe zadania producenta.
Producent ma obowiązek włączyć na zasadach kontraktu jednostkę uprawnioną do wykonywania
zadań określonych w punkcie 3.1 w dziedzinie kotew, w celu realizacji zadań określonych w punkcie
3.2.2. W tym celu producent powinien przedłożyć uprawnionej jednostce, plan kontroli
określony w punktach 3.2.1.1 i 3.2.2.
Producent ma obowiązek deklarować zgodność stwierdzeniem, iż dany produkt budowlany jest
zgodny z postanowieniami niniejszej Europejskiej Aprobaty Technicznej.
3.2.2
Zadania jednostek uprawnionych
Jednostki uprawnione mają obowiązek wykonywać:
- początkową inspekcję zakładu i zakładowej kontroli produkcji,
- bieżący nadzór, ocenę i akceptację zakładowej kontroli produkcji, zgodnie z postanowieniami
zawartymi w planie kontroli.
Jednostka uprawniona ma obowiązek zachowywać istotne punkty wyżej wymienionych zadań oraz
dokumentować uzyskane wyniki i wyciągnięte wnioski w formie pisemnego raportu.
Zaangażowany przez producenta uprawniony organ certyfikujący, ma obowiązek wydawać
certyfikaty EC zgodności
zakładowej kontroli produkcji, z oświadczeniem o zgodności z
wymaganiami niniejszej Europejskiej Aprobaty Technicznej.
W przypadku gdy wymagania niniejszej Europejskiej Aprobaty Technicznej i przynależnego planu
kontroli nie są spełniane, organ certyfikujący ma obowiązek wycofać certyfikat zgodności i
natychmiast poinformować o tym fakcie Niemiecki Instytut Techniki Budowlanej.
3.3
Oznakowanie CE
Oznaczenie CE musi być uwidocznione na każdym opakowaniu kotew. Po literach "CE" musi
występować numer identyfikacyjny uprawnionego organu certyfikującego, jak też następujące dane
dodatkowe:
- nazwa i adres posiadacza aprobaty (jednostka prawnie odpowiedzialna za produkcję),
- dwie ostatnie cyfry roku, w którym zostało dołączone oznakowanie CE,
9 Plan kontroli jest poufną częścią Europejskiej Aprobaty Technicznej i może zostać przekazany tylko
uprawnionym organom uczestniczącym w procedurze zaświadczania o zgodności (patrz punkt 3.2.2).
- numer certyfikatu zgodności EC zakładowej kontroli produkcji,
- numer Europejskiej Aprobaty Technicznej,
- numer wytycznej dla Europejskiej Aprobaty Technicznej (ETAG 001-6),
- rozmiar.
4
Założenia w oparciu o które, przydatność produktu dla przewidzianego zastosowania,
została oceniona pozytywnie
4.1
Produkcja
Europejska Aprobata Techniczna została wydana dla produktu na podstawie danych i informacji
przedłożonych Niemieckiemu Instytutowi Techniki Budowlanej, które służą do identyfikacji
ocenionego i poddanego ekspertyzie produktu. Zmiany produktu lub procesu produkcyjnego, które
mogłyby spowodować niepoprawność przedłożonych
danych i informacji, należy zgłaszać do
Niemieckiego Instytutu Techniki Budowlanej przed wprowadzeniem takich zmian. Niemiecki Instytut
Technik Budowlanych podejmie wówczas decyzję, czy zmiany takie wpływają na aprobatę
i w konsekwencji na ważność oznaczenia CE. Jeżeli zmiany miałyby wpływ na aprobatę,
wówczas Niemiecki Instytut Technik Budowlanych stwierdzi, czy wymagane jest przeprowadzenie
dodatkowych ekspertyz lub zmian w aprobacie.
4.2
Projektowanie zakotwień
Przydatność kotew może zostać przyjęta wyłącznie, jeżeli zostaną spełnione następujące warunki:
Zakotwienia zostaną
zaprojektowane zgodnie z "Wytyczną dla Europejskich Aprobat
Technicznych dla kotew metalowych do użycia w betonie", załącznik C, metoda B, za
odpowiedzialnością inżyniera doświadczonego w dziedzinie kotwienia i budownictwa betonowego.
Kotwa może być stosowana wyłącznie do wielopunktowych zamocowań niekonstrukcyjnych,
definicja wielopunktowego zamocowania znajduje się w załączniku 1 dokumentu ETAG 001,
rozdział 6. Kotwa może być użyta wyłącznie raz.
Zostaną przygotowane weryfikowalne rysunki oraz obliczenia, które uwzględniają docelowe
obciążenia. Pozycja kotwy zaznaczona zostanie na rysunkach projektowych (np. z usytuowaniem w
stosunku do zbrojenia lub do podpór).
Projekt zamocowania uwzględni, że w przypadku nadmiernego wysunięcia się lub uszkodzenia
jednej z kotew, obciążenie zostanie przekazane kotwom sąsiednim.
Przy projektowaniu zakotwień z uwzględnieniem narażenia na ogień, należy r o z p a t r z y ć
warunki przedstawione w Raporcie Technicznym TR 020 "Ocena przydatności kotwy do
przewidzianego zastosowania w odniesieniu do wymagań wytrzymałości na ogień”. Odpowiednie
wartości charakterystyczne przedstawione są w załączniku 3, tabela 4. Metoda projektowa
uwzględnia wyłącznie ogień z jednej strony. Jeżeli ogień oddziaływuje z więcej niż jednej strony,
wówczas metoda projektowa może zostać użyta wyłącznie, jeżeli odległość kotwy od krawędzi jest
większa niż c ≥ 300 mm.
W przypadku narażenia na działanie ognia mogą wystąpić miejscowe odpryskiwania. Aby zapobiec
wpływowi tych odprysków na zakotwienie, żelbetowy element konstrukcyjny w przypadku
zakotwienia w zwykłym betonie C20/25 do C50/60 musi zostać zwymiarowany wg normy EN 19921-2. Elementy konstrukcyjne muszą też zostać wykonane z betonu z domieszkami kwarcowymi i
podlegać ochronie przez bezpośrednią wilgocią lub musi występować wyrównywanie wilgotności
betonu, tak jak w suchych pomieszczeniach wewnętrznych. W przypadku trwale wilgotnego betonu
głębokość zakotwienia należy powiększyć o minimum 30 mm w stosunku do wartości podanej w
aprobacie.
4.3
Montaż kotew
Przydatność kotwy może zostać uznana za właściwą tylko wtedy, jeżeli zostanie zamontowana w
następujący sposób:
- Montaż kotwy wykonany przez odpowiednio wykwalifikowany personel i pod nadzorem kierownika
budowy.
- Użycie kotwy wyłącznie z częściami jakie dostarczył producent, wymienianie części kotwy jest
niedozwolone.
- Montaż kotwy zgodnie ze specyfikacją i rysunkami producenta, z użyciem odpowiednich narzędzi.
- Sprawdzenie przed montażem, czy klasa wytrzymałości betonu, w którym kotwa zostanie
umieszczona, znajduje się w podanym zakresie i nie jest niższa niż klasa wytrzymałości betonu, dla
którego obowiązują nośności charakterystyczne.
- Sprawdzenie, czy beton jest prawidłowo zagęszczony, np. bez znaczących pustek powietrznych.
- Odległości od krawędzi i odległości osiowe nie są mniejsze niż określone wartości bez tolerancji
ujemnych.
- Usytuowanie otworów nie uszkodziło zbrojenia.
- W przypadku zaniechania otworu: nowy otwór wykonać w odległości nie mniejszej niż dwukrotna
głębokość zaniechanego otworu lub mniejszej, jeżeli zaniechany otwór jest wypełniony zaprawą o
wysokiej wytrzymałości oraz jeżeli nie leży on w miejscu i na kierunku działania obciążenia
ścinającego lub ukośnego.
- Otwór zostanie oczyszczony.
- Montaż kotwy zapewniający odpowiednią efektywną głębokość zakotwienia. Warunek ten jest
spełniony, jeżeli grubość elementu mocowanego nie jest większa, niż wartości maksymalne podane
w załączniku 2.
- Rozparcie kotwy następuje poprzez wbicie wystającej części klina do otworu. Kotwa jest
poprawnie zamontowana, jeżeli wystająca część zostanie całkowicie wbita.
5
Odpowiedzialność producenta
Producent odpowiedzialny jest za to, aby wszystkie osoby których to dotyczy, otrzymały informację
o specyficznych warunkach z rozdziałów 1 i 2, włącznie z załącznikami do których nawiązuje się
w tych rozdziałach oraz z rozdziałów 4.2 i 4.3 Informacje te mogą zostać powielone z
odpowiednich części niniejszej Europejskiej Aprobaty Technicznej. Ponadto producent
zobowiązany jest także do umieszczenia czytelnych instrukcji na opakowaniu i/lub na dołączonej
ulotce, najlepiej z zamieszczeniem ilustracji.
Informacje powinny zawierać co najmniej:
- średnicę wiertła,
- minimalną efektywną głębokość zakotwienia,
- minimalną głębokość otworu,
- minimalną oraz maksymalną grubość elementu mocowanego dla danej kotwy,
- informację o sposobie montażu, wskazane jest użycie ilustracji,
- wskazanie/informację o ewentualnym specjalnym sprzęcie instalacyjnym,
- identyfikację partii produkcji.
Wszystkie informacje muszą być przedstawione w czytelnej i zrozumiałej formie.
Georg Feistel
Kierownik Wydziału
uwierzytelnił:
[okrągła pieczęć Niemieckiego
Instytutu Techniki Budowlanej]
nieczytelny podpis
Wyłącznie do wielopunktowych zamocowań niekonstrukcyjnych,
zgodnie z ETAG 001, rozdział 6, załącznik 1
kotwa sufitowa fischer typ FDN
Załącznik 1
Produkt i jego stan po zamontowaniu
klin
trzpień kotwy
Tabela 1: Wymiary i materiały
kotwa sufitowa fischer
FDN 6/5
FDN 6/35
Długość klina
[mm]
43
73
Długość trzpienia
[mm]
39
69,5
Materiał
Stal wg EN 10263-4
Tabela 2: Parametry montażowe
Kotwa sufitowa fischer
FDN 6/5
FDN 6/35
Średnica wywierconego otworu d0
[mm]
6
Głębokość wywierconego otworu h0 ≥
[mm]
40
Efektywna głębokość zakotwienia hef
[mm]
32
Minimalna grubość podłoża hmin
[mm]
80
Maksymalna grubość elementu
mocowanego tflx
[mm]
5
35
Instrukcja montażu
kotwa sufitowa fischer typ FDN
Załącznik 2
Wymiary i materiały
Parametry montażowe i instrukcja montażu
Tabela 3: Metoda projektowa C: wartości charakterystyczne
FDN 6/5
FDN 6/35
Obciążenie, w każdym kierunku
Wytrzymałość charakterystyczna (w betonie
od C20/25 do C50/60)
F0Rk
1)
Częściowy współczynnik bezpieczeństwa
ɣM
[kN]
5
[-]
1,5
200
Odległości osiowe
Scr
[mm]
Odległości od krawędzi
Ccr
[mm]
150
[Nm]
5,4
1,25
Obciążenie ścinające ze zginaniem
M0Rk,52)
Charakterystyczny moment zginanający
Częściowy współczynnik bezpieczeństwa
ɣMs
[-]
1) Zawiera współczynnik bezpieczeństwa montażu ɣ2 = 1.0
2) Charakterystyczna wytrzymałość na zginanie patrz ETAG 001, Załącznik C, Sekcja 5.2.3.2 b)
Kotwa może być stosowana wyłącznie do wielopunktowych zamocowań
niekonstrukcyjnych, definicja mocowania wielopunktowego znajduje się w załączniku 1
instrukcji ETAG 001 rozdział 6.
Tabela 4:Wartości charakterystyczne uwzględniające wpływ ognia, w betonie od C20/25 do
C50/60 przy obciążeniu w każdym kierunku bez zginania, metoda projektowa C
Klasa odporności
ogniowej
R 30
Charakterystyczna wytrzymałość
R 60
R 90
R 120
R 30 do R 120
Odległość osiowa
Odległość od krawędzi
FRk,fi30 2)
FRk,fi60 2)
FRk,fi90 2)
2)
FRk,fi120
Scr.fi
Scr,fi
FDN
[kN]
0,8
[kN]
0,7
[kN]
0,6
[kN]
0,4
[mm]
200
[mm]
150
1) W przypadku oddziaływania ognia z więcej niż jednej strony, odległość od krawędzi musi być > 300 mm
2) W przypadku braku innych krajowych regulacji, zalecany jest częściowy współczynnik
bezpieczeństwa pożarowego ɣMfi = 1,0
W przypadku trwale wilgotnego betonu głębokość zakotwienia należy powiększyć o
minimum 30 mm w stosunku do wartości w aprobacie.
kotwa sufitowa fischer FDN
Metoda projektowa C: wartości charakterystyczne
Wartości charakterystyczne w betonie z narażeniem na działanie
ognia
Załącznik 3
Niniejszy dokument nie jest dokumentem oryginalnym, tylko tłumaczeniem z języka angielskiego, jednakże dla

Europejska Aprobata Techniczna ETA-07/0144

Transkrypt

Podobne dokumenty

Ustawienie szybkiego betonu

Pobierz szczegóły technologii
