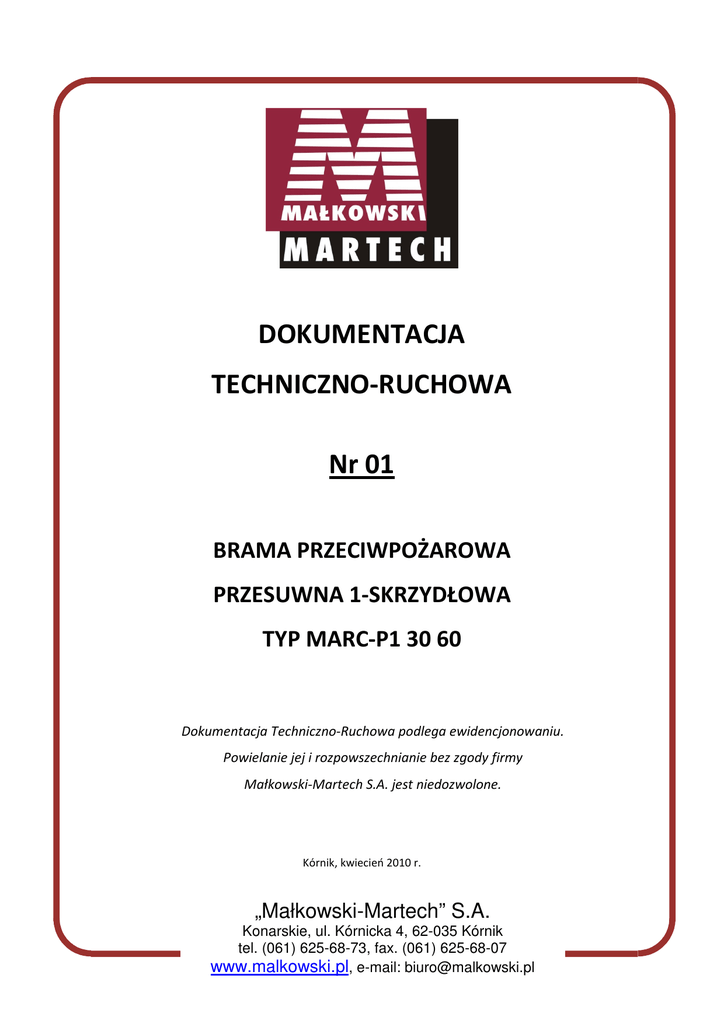

DOKUMENTACJA TECHNICZNO

DOKUMENTACJA
TECHNICZNO-RUCHOWA
Nr 01
BRAMA PRZECIWPOŻAROWA
PRZESUWNA 1-SKRZYDŁOWA
TYP MARC-P1 30 60
Dokumentacja Techniczno-Ruchowa podlega ewidencjonowaniu.
Powielanie jej i rozpowszechnianie bez zgody firmy
Małkowski-Martech S.A. jest niedozwolone.
Kórnik, kwiecień 2010 r.
„Małkowski-Martech” S.A.
Konarskie, ul. Kórnicka 4, 62-035 Kórnik
tel. (061) 625-68-73, fax. (061) 625-68-07
www.malkowski.pl, e-mail: [email protected]
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
1. WSTĘP
Niniejsza DTR jest dokumentem dla użytkowników bramy przeciwpożarowej
przesuwnej typu MARC–P1 30 60 zawierającym dane oraz wskazówki niezbędne do
zapoznania się z zasadami działania oraz sposobem obsługi i konserwacji bramy.
Nieprzestrzeganie przez użytkownika bramy zaleceń i wskazówek zawartych w
niniejszej DTR oraz samowolne dokonywanie przeróbek, czy modyfikacji zwalnia firmę
Małkowski-Martech S.A. od wszelkich zobowiązań i gwarancji.
2. OPIS WYROBU
2.1.
PRZEZNACZENIE BRAMY
Brama przeciwpożarowa służy do zamykania przejścia między strefami pożarowymi w
obiektach przemysłowych, pomieszczeniach magazynowych, kondygnacjach technicznych
biurowców, szpitalach lub też innych budynkach (oddzielenie ppoż.).
2.2.
OPIS DZIAŁANIA
Skrzydło bramy zawieszone jest w szynie jezdnej i utrzymywane
w pozycji otwartej
dzięki zastosowaniu trzymacza elektromagnetycznego.
Trzymacz podłączony jest do centralki sterującej bądź bezpośrednio do systemu
sygnalizacji pożaru SAP na obiekcie.
W przypadku wykrycia przez czujki dymowe zagrożenia centralka sterująca zwalnia
trzymacz, a skrzydło zamyka się pod działaniem przeciwwagi.
Skrzydło może być także zwalniane ręcznie za pomocą specjalnego przycisku również
podłączonego do centralki sterującej.
W momencie usunięcia przyczyny wywołania sygnału pożarowego centralka sterująca
wraca do normalnego trybu pracy, a bramę należy przesunąć ręcznie do pozycji otwartej
tak, by styki trzymacza elektromagnetycznego zostały zwarte.
Strona 2 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
2.3.
CECHY CHARAKTERYSTYCZNE
Zgodnie z Aprobatą Techniczną AT-15-5023/2005 brama typu MARC–P1 30 60 jest
bramą ognioodporną przesuwną jednoskrzydłową o klasie odporności ogniowej:
EI 30 - szczelność i izolacyjność ogniowa 30 minut,
EW 60 - szczelność i kryterium natężenia promieniowania 60 minut,
E 60 - szczelność ogniowa 60 minut.
Brama oznakowana jest tabliczką znamionową (tabliczką KT) jak
na przedstawionym rysunku, określającą podstawowe dane bramy.
Producent
Oznakowanie
bramy
tabliczką
wykonywane
jest
po
przeprowadzeniu montażu i kontroli bramy przez producenta lub
autoryzowaną firmę montażową.
ul. Kotowo 40A
60-009 Poznań
Nazwa wyrobu
Brama ppoż. typu
MARC- P
Nr
Rok prod.
200
Klasa odporn. ogn.
EI Aprob. techn. ITB
Certyfikat Nr
Strona 3 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
2.4.
WYMAGANIA PRZEPISÓW PRAWNYCH DOTYCZĄCYCH WYROBU
Potwierdzeniem spełnienia wymagań prawnych przez bramę przeciwpożarową
MARC–P1 30 60 pt jest certyfikat zgodności i deklaracja zgodności dołączane do każdej
dostarczanej partii wyrobu (kopia aprobaty technicznej i certyfikatu znajduje się na
wewnętrznej stronie okładki niniejszego dokumentu DTR).
3. DANE TECHNICZNE
3.1.
KONSTRUKCJA BRAMY
W skład zestawu który tworzy kompletną bramę wchodzi:
- skrzydło bramowe na które składają się pojedyncze panele oraz profil grzbietowy i
dolny,
- system toru jezdnego,
- przymyk labiryntowy,
- system przeciwwagi,
- osłona przeciwwagi,
- trzymacz elektromagnetyczny,
- linka stalowa,
- rolka prowadząca,
- uszczelka pęczniejąca,
- kieszeń przymykowa.
Strona 4 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
Skrzydło bramy zamocowane jest w szynie jezdnej za pomocą wózków. Szyna
zamocowana jest do nadproża poprzez wsporniki naścienne za pomocą stalowych kotew,
kołków rozporowych lub przyspawanie do wcześniej osadzonych w murze płytek
montażowych lub konstrukcji stalowej.
Kieszeń przymykowa i przymyk naścienny mocowane są po przeciwnych stronach otworu
bramy. Balast z osłoną typowo montowane są przy kieszeni przymykowej. Możliwe jest
umiejscowienie balastu na przeciwnym końcu szyny.
Uszczelnienie ogniowe rozwiązano poprzez zastosowanie uszczelki pęczniejącej
umieszczonej na labiryntowych elementach przymykowych.
Strona 5 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
RYSUNKI BRAMY
90
3.2.
Oznaczenia na rysunku:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Skrzydło bramowe
Przymyk bramowy
Uchwyt muszlowy
Rolka prowadząca
Profil dolny
Profil grzbietowy
Wózek prowadzący
Szyna jezdna
Złącze szyny jezdnej
10. Wspornik szyny jezdnej
11. Balast
12. Odbojnik gumowy
13. Trzymacz elektromagnetyczny
15. Kieszeń przymykowa
16. Przymyk naścienny
17. Osłona balastu
18. Uszczelka pęczniejąca
19. Drzwi ewakuacyjne / przejściowe
Strona 6 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT
W zależności od uzgodnień, odbiór wyrobu następuje w magazynie producenta lub
producent w swoim zakresie dostarcza bramę na budowę.
4.1.
WYKAZ DOSTARCZANYCH ELEMENTÓW BRAMY
Brama dostarczana jest w elementach zgodnie z poniższym wykazem:
L.p.
Nazwa
Wygląd
Uwagi
1
Panele skrzydła
bramowego
Panel czołowy, panel końcowy oraz panele
środkowe - ilość zależna od szerokości bramy
2
Tuleja pręta
nośnego
Tuleje zamocowane są na końcówkach prętów
nośnych w panelach skrzydła bramy
3
Nakrętki M8
Nakręcone na końcówki prętów nośnych
umieszczonych w panelach skrzydła bramy
4
Uchwyt
muszlowy
2 sztuki – zamontowane fabrycznie na panelu
czołowym
5
Profil grzbietowy
Długość równa szerokości bramy, uzbrojony w
wózki jezdne
6
Wózek jezdny
Wózki przykręcone są do profilu grzbietowego
dwoma śrubami imbusowymi M8x35 +
podkładki sprężyste
7
Profil dolny prowadzący
Długość równa szerokości bramy
8
Osłona czołowa
Długość równa wysokości bramy
9
Osłona progowa
Dwa odcinki równe szerokości bramy
Strona 7 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
10
Rolka
prowadząca
1 sztuka
11 Szyna jezdna
W odcinkach po 5mb oraz jeden odcinek o
długości wynikowej, zależnej od szerokości
bramy
12 Złącze szyny
Ilość zależna od ilości odcinków szyny jezdnej
13 Wspornik szyny
Ilość zależna od długości szyny jednej
14
Krążek linowy
typ A
Zespół krążka z odbojnikiem gumowym jest
zamontowany do szyny jezdnej. Ilość krążków
jest uzależniona od przełożenia
15
Przymyk
naścienny
Długość równa wysokości bramy, w osłonę
wklejona jest wełna mineralna
16
Kieszeń
przymykowa
Długość zależna od wysokości bramy
17 System balastu
Składa się z blachy stalowej nawiniętej na
płaskownik (balast) oraz krążków linowych w
ilości uzależnionej od przełożenia.
18 Osłona balastu
Długość zależna od wysokości bramy
19
Trzymacz elektromagnetyczny
1 komplet
20 Linka stalowa ∅3
Długość zależna od wymiarów bramy
Najazd bramy i
21 okucie czoła
bram
1 komplet
Uszczelka
pęczniejąca
23 Tabliczka KT
22
Długość równa wysokości bramy
wg rysunku na str.3
Zamontowana jest na kieszeni przymykowej
Strona 8 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
Opcjonalnie brama może być wyposażona w miejscowy układ sterowania ppoż.
W takim przypadku w zakres dostawy wchodzą dodatkowo w zależności od uzgodnień:
L.p.
Nazwa
Wygląd
Uwagi
1
Centralka
sterująca
Typ BTE-5B, AFG lub D+H
2
Czujka dymowa
Serii DOR-…
3
Przycisk ROP
Dostawa w zależności od uzgodnień
4
Przycisk SAK
Dostawa w zależności od uzgodnień
5
Sygnalizator
dźwiękowy
Dostawa w zależności od uzgodnień
4.2.
WYKAZ DOSTARCZANYCH DOKUMENTÓW
W ramach dostawy bramy użytkownik oprócz dowodu WZ otrzymuje następujące
dokumenty:
- Dokumentację Techniczno - Ruchową (DTR),
- kopię Aprobaty Technicznej,
- kopię Certyfikatu Zgodności,
- instrukcję montażu i obsługi bramy,
oraz w przypadku dostawy miejscowego układu sterowania kopie certyfikatów
dostarczanych elementów.
UWAGA: Deklaracja Zgodności i Karta Gwarancyjna dostarczane są przez
producenta po przeprowadzeniu odbioru montażu.
Strona 9 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
4.3.
WYMAGANIA DLA TRANSPORTU I PRZECHOWYWANIA PRZED MONTAŻEM
Brama przygotowana do montażu skompletowana jest w następujący sposób:
- panele bramowe ułożone są na specjalnej palecie, oddzielone od siebie przekładkami i
zabezpieczone folią,
- długie elementy metalowe (tor, osłony itp.) owinięte są folią,
- drobne elementy osprzętu, elementy złączne itp. skompletowane są w kartonie,
- wsporniki naścienne, przeciwwaga, trzymacz elektromagnetyczny ze wspornikiem
skompletowane są w specjalnej drewnianej skrzynce.
W czasie transportu, przechowywania i montażu bramy należy przestrzegać
następujących zasad:
- podczas transportu brama, jak i elementy osprzętu powinny być dostatecznie
zabezpieczone (np. poprzez pasy itp.),
- elementy bram należy przechowywać w miejscu zabezpieczającym je przed
uszkodzeniami i wpływami warunków atmosferycznych (deszcz, śnieg),
- pojedyncze panele należy przenosić ręcznie, płaszczyzną panelu równolegle do pionu,
- zabrania się: chodzenia po panelach, odkładania na nie narzędzi, opierania o nie
przedmiotów i wszelkich innych czynności tu nie wymienionych, mogących wpłynąć na
uszkodzenie paneli.
Strona 10 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
5. MONTAŻ
Montażu bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub
autoryzowanej firmy montażowej.
Aktualny wykaz autoryzowanych firm dostępny jest u producenta.
Po montażu należy dokonać kontroli prawidłowości wykonania montażu i działania
bramy. Prawidłowość wykonania montażu i działania bramy upoważnieni przedstawiciele
użytkownika i producenta (lub autoryzowanej firmy montażowej) potwierdzają poprzez
zapis na Karcie Przeglądów Okresowych i Napraw (str.14 niniejszej DTR).
6. OBSŁUGA BRAMY
6.1. BIEŻĄCE UŻYTKOWANIE
Użytkownik musi utrzymywać urządzenie w stałej gotowości do działania i co
najmniej raz w miesiącu sprawdzić zgodnie z instrukcją obsługi bramy, czy działa ono
bezusterkowo.
Nie wolno umieszczać żadnych przedmiotów w obszarze pracy bramy ani blokować
bramy w inny sposób.
Nie wolno przyspieszać ruchu bramy przy samoczynnym zamykaniu. Z uwagi na czas
zamykania niewskazane jest stosowanie bramy do bieżącego zamykania pomieszczeń o
dużej różnicy temperatur.
Nie wolno uruchamiać bramy bez uzasadnienia.
6.2. PRZEGLĄDY, KONSERWACJA I REMONTY
Użytkownik bramy zobowiązany jest do przeprowadzania co najmniej raz na pół
roku przeglądu i konserwacji urządzenia.
Przeglądów, konserwacji i remontów bramy mogą dokonywać wyłącznie przeszkoleni
pracownicy producenta lub autoryzowanej firmy montażowej.
Strona 11 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
Aktualny wykaz autoryzowanych firm dostępny jest u producenta oraz na stronie
internetowej www.malkowski.pl.
W przypadku uszkodzenia bramy lub zauważenia nieprawidłowości w jej działaniu należy
powiadomić producenta lub autoryzowaną firmę.
Przeprowadzenie przeglądów / wykonanie prac remontowych upoważniony pracownik
poświadcza wpisem do Karty Przeglądów Okresowych i Napraw, zawartej w niniejszej
DTR.
7. WSKAZANIA BHP
Podczas użytkowania bram przeciwpożarowych należy przestrzegać ogólnie
obowiązujących przepisów dotyczących bezpieczeństwa pracy oraz konieczności
zachowania bezpieczeństwa pożarowego.
W szczególności:
- należy szybko przechodzić przez otwartą bramę, zatrzymywanie się w obszarze bramy
jest zabronione,
- podczas pracy bramy zabrania się przebywania pracowników w rejonie jej ruchomych
części,
- nie wolno składować żadnych przedmiotów w rejonie pracy bramy.
Zaleca się umieszczenie na podłodze w obszarze pracy bramy odpowiedniego oznaczenia.
Strona 12 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
8. OGÓLNE WYTYCZNE UŻYTKOWANIA BRAMY
Producent jest zwolniony od udzielonych zobowiązań i gwarancji w następujących
przypadkach:
- dokonania montażu bramy przez pracowników nieupoważnionych,
- dokonywania przez użytkownika zmian konstrukcyjnych bramy,
- uszkodzenia mechanicznego bramy wynikłego na skutek niewłaściwej eksploatacji,
- powstania wad spowodowanych niewłaściwą obsługą,
- niewykonania przeglądów okresowych zgodnie z niniejszą DTR,
- usunięcia lub uszkodzenia tabliczki KT wyrobu,
- brama nie może być pozbawiona osłon lub mieć uszkodzone osłony.
W szczególności w powyższych przypadkach producent nie zapewnia zachowania
deklarowanej odporności ogniowej wyrobu.
Strona 13 z 18
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
KARTA PRZEGLĄDÓW OKRESOWYCH I NAPRAW
L.P.
Data
Wykonane prace / uwagi
Strona 14 z 18
Pieczęć i podpis
osoby upoważnionej
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
L.P.
Data
Wykonane prace / uwagi
Strona 15 z 18
Pieczęć i podpis
osoby upoważnionej
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
L.P.
Data
Wykonane prace / uwagi
Strona 16 z 18
Pieczęć i podpis
osoby upoważnionej
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
L.P.
Data
Wykonane prace / uwagi
Strona 17 z 18
Pieczęć i podpis
osoby upoważnionej
Dokumentacja Techniczno – Ruchowa
Brama przeciwpożarowa przesuwna, 1-skrzydłowa MARC-P1 30 60
NOTATKI:
Strona 18 z 18
