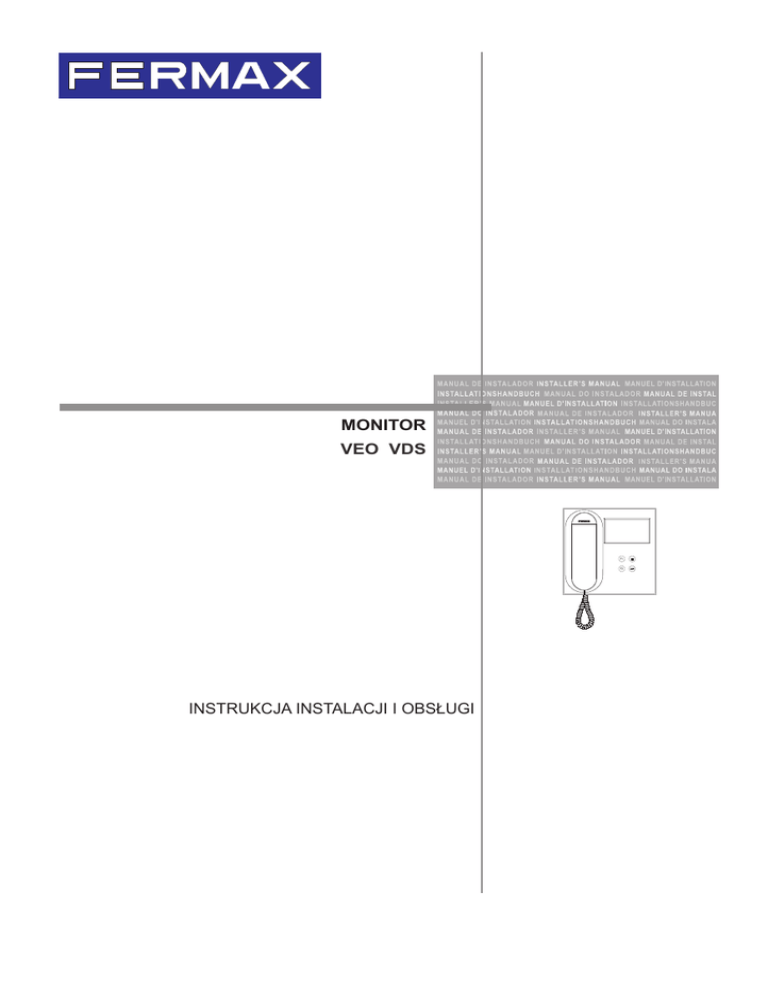

VEO VDS Przewodnik montazu

MONITOR
VEO VDS
INSTRUKCJA INSTALACJI I OBSŁUGI
Veo
Veo VDS
VDS
MONITOR VEO VDS
Cod 97860 V03_16
Strona 2
Veo
Veo VDS
VDS
PRZYCISKI
Przycisk otwarcia drzwi/wywołanie centrali portierskiej
• Podczas połączenia z panelem zewnętrznym naciśnięcie tego przycisku umożliwia uruchomienia zamka
elektrycznego.
• Naciśnięcie tego przycisku przy odłożonej słuchawce umożliwia wykonanie połączenia z centralą
portierską (jeżeli jest dostępna).
Przełącznik ręcznego włączenia i wybór głównej/podrzędnej kamery (funkcja dostępna w zależności od typu
instalacji)
Funkcje dodatkowe. (funkcje przypisane przez instalatora).
F1: ____________________________________________________________________
F2: ____________________________________________________________________
Wyłączony
Włączony, niska głośność połączenia
Włączony, pełna głośność
LED
Kolor (tylko na monitorze kolorowym)
Kontrast
Jasność
Dioda LED włączonego monitora
Strona 3
Veo
Veo VDS
VDS
OBSŁUGA
Wywołanie
Odbierz wywołanie
Otwórz drzwi gościowi
Ręczne włączenie monitora (Auto-on)
Uruchomienie
kamery CAM2
Strona 4
Veo
Veo VDS
VDS
INSTALACJA
Montaż
Demontaż
1
5f
5,2
2
eet
POŁĄCZENIA

P1

P1

P1
P1
Strona 5
Veo
Veo VDS
VDS
L: dane i audio
+, -: zasilanie (18 Vdc).
V: pod napięciem (wideo).
M: ekranowanie (wideo).
Ct: sygnał aktywacji kamery (10 Vdc).
T, -: Przycisk połączenia przy drzwiach mieszkania (P1).
A, +: Połączenie wtórnika wywołania Nr ref. 2040,...
F1, F2:Funkcje dodatkowe (wyjście z polaryzacją ujemną).
Prąd maksymalny każdego przycisku F1, F2: 100mA .
PROGRAMOWANIE
Narzędzie do
programowania
1
2

< 2 min
1.Przy podłączonym monitorze nacisnąć przycisk programowania. Zostanie wygenerowany dźwięk
potwierdzenia.
2.Nacisnąć przycisk połączenia z mieszkaniem. Ponownie słyszalny będzie dźwięk potwierdzenia.
* Monitor nie będzie działał dopóki nie zostanie zaprogramowany.
WYBÓR DŹWIĘKU DZWONKA
2
1
Strona 6
Veo
Veo VDS
VDS
1.Przy podłączonym monitorze nacisnąć przycisk programowania. Zostanie wygenerowany dźwięk
potwierdzenia.
2.W trybie programowania nacisnąć przycisk «
», aby wybrać dostępne dźwięki. Po każdorazowym
naciśnięciu przycisku «
» słyszalny będzie wybrany dźwięk.
Po wybraniu dźwięku połączenia pozostawić monitor w trybie czuwania, a po upływie 10 sekund
wyłączyć tryb programowania.
Wybrany DŹWIĘK
DZWONKA
Połączenie z panelu
GŁÓWNEGO
Dźwięk dzwonka 1
Dźwięk dzwonka 2
DING DONG
DING DONG DANG
Szybki dźwięk dzwonka 1
Szybki dźwięk dzwonka 2
Ding Dong Ding Dong
Ding Dong Dang
Połączenie z panelu
PODRZĘDNEGO
Powolny dźwięk dzwonka 1
Powolny dźwięk dzwonka 2
Ding Dong Ding Dong Ding Dong
Ding Dong Dang Ding Dong Dang
DANE TECHNICZNE
18 VDC
Zasilanie
Zużycie
w trybie czuwania
A+V
wywołanie
Temperatura eksploatacji
Czarnobiały
Kolor
12 mA
300 mA
400 mA
12 mA
300 mA
400 mA
[-5 , +40 °C]
[0,90%]
Wilgotność
TFT 4,3”
Poziomo: 480 linii TV
Pionowo: 272 linii TV
Rozdzielczość
Sygnał wideo
Sygnał zespolony 1 Vpp 75 Ω, 7 Mhz.
Wymiary
(Wysokość x szerokość x głębokość)
200x200x46 (mm)
8” x 8” x 1.8”
Strona 7
Veo
Veo VDS
VDS
Strona 8
Dokumentacja techniczna publikowana w celach informacyjnych przez firmę FERMAX ELECTRONICA S.A.U.
Firma FERMAX ELECTRONICA S.A.E., z uwagi na ciągły rozwój, zastrzega sobie prawo do
modyfikacji treści tego dokumentu i cech produktów w nim opisanych w dowolnym czasie i bez
uprzedniego powiadomienia. Wszelkie zmiany zostaną uwzględnione w kolejnych wydaniach
niniejszego dokumentu.
