Absorpcja dźwięku

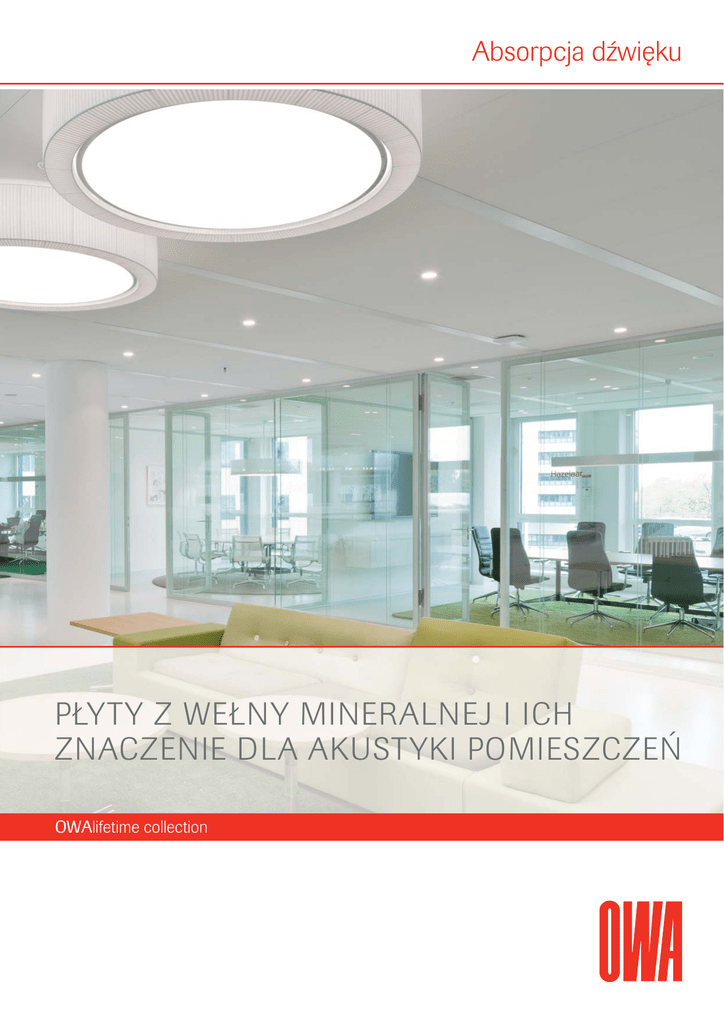

PŁYTY Z WEŁNY MINERALNEJ I ICH
ZNACZENIE DLA AKUSTYKI POMIESZCZEŃ
OWAlifetime collection
2
Płyty z wełny mineralnej i ich znaczenie dla akustyki pomieszczeń
Akustyka pomieszczenia to szerokie zagadnienie, które w ostatnim czasie nabiera coraz większego znaczenia. Zwłaszcza zalecenia
normy DIN18041 „Akustyka w małych i średniej wielkości pomieszczeniach” sprawiają, że temat ten jest coraz bardziej dostrzegany
przez projektantów i architektów. W tym aspekcie absorbujące dźwięk sufity akustyczne odgrywają decydującą rolę w uzyskaniu
odpowiedniego wytłumienia pomieszczenia (redukcja czasu pogłosu).
Komunikacja i koncentracja w równowadze
Absorpcja dźwięku
Dobry klimat panujący w biurze staje się ważnym argumentem
wykorzystywanym przez przedsiębiorstwa w pozyskiwaniu
wykwalifikowanych pracowników. Trudność stanowi tutaj,
wynikająca z ograniczeń ekonomicznych, potrzeba tworzenia
„elastycznych” powierzchni biurowych, które w prosty sposób
można dostosowywać do zmieniających się potrzeb i które
jednocześnie pozwolą na swobodne i komfortowe komunikowanie się pracowników. Odpowiednia akustyka w biurze sprzyja
lepszej komunikacji i koncentracji. Istotny udział przypada tutaj
sufitom OWAcoustic®. Ważne: dobry, przemyślany projekt,
uwzględniający przeznaczenie pomieszczenia to podstawa
sukcesu. W tekście poniżej wyjaśnimy kilka fachowych pojęć i
wielkości, których znajomość ułatwi dobór odpowiedniego
systemu sufitowego OWAcoustic®.
Absorpcja dźwięku określa w jakim stopniu dźwięk zostaje
zredukowany poprzez powierzchnie okalające pomieszczenie.
To bardzo ważny parametr w projektowaniu wnętrz. Właściwe
wykorzystanie i rozmieszczenie elementów absorbujących
dźwięk pozwoli na uzyskanie zgodnej z przeznaczeniem
pomieszczenia akustyki. Najczęściej wystarczające okazują się
produkty akustyczne w obrębie sufitów, w niektórych przypadkach zaleca się jednoczesne zastosowanie sufitowych i
ściennych elementów pełniących funkcje akustyczne. Bardzo
ważne jest właściwe rozmieszczenie powierzchni odbijających i
absorbujących dźwięk.
Czas pogłosu
Czas pogłosu to najstarszy i najbardziej znany parametr,
pozwalający ocenić akustykę danego pomieszczenia. Podawany
jest w sekundach i definiowany jako okres czasu, w jakim
natężenie dźwięku, od momentu wyłączenia jego źrodła, ulega
redukcjii o 60 dB.
L
[dB]
Stopień absorpcji dźwięku
Tak zwany stopień absorpcji dźwięku definiuje stosunek
odbijanej i absorbowanej energii dźwięku. Wartość 0 odpowiada
tutaj pełnemu odbiciu dźwięku – wartość 1 oznacza natomiast
pełną absorpcję. Jeśli pomnożymy stopień absorpcji dźwięku
przez 100, otrzymamy wówczas absorpcję dźwięku w procentach.
α = 0,75 oznacza α = 0,75 x 100 % = 75 % absorpcji dźwięku
(pozostałe 25% stanowi odbicie dźwięku)
wytworzony
szum/hałas
źródło dźwięku zostaje wyłączone
stopień absorpcji
dźwięku
np. 0,75
absorpcja np. 75 %
60 dB
odbicie dźwięku
np. 25 %
szum tła
t
t [s]
czas pogłosu: t = T60 [s]
Każde pomieszczenie „brzmi” inaczej
Wymagania dotyczące czasu pogłosu są, w zależności od
wielkości i sposobu wykorzystania pomieszczenia (pomieszczenia biurowe, konferencyjne, sale szkolne, kawiarnie itd.) bardzo
zróżnicowane. Odpowiednie normy (np. DIN 18041) wskazują
jakie wartości czasu pogłosu są wskazane czy wymagane dla
danego rodzaju pomieszczenia.
Ekwiwalentna powierzchnia absorpcji
dźwięku A
Ekwiwalentna powierzchnia absorpcji dźwięku posiada stopień
absorpcji dźwięku α =1 i określana jest jako wynikowa stopnia
absorpcji absorbera α i odpowiedniej rzeczywistej powierzchni
S: A = α * S
Powierzchnia 10 m2 o stopniu absorpcji dźwięku równym 0,70
(70%) ma więc ekwiwalentną powierzchnię absorpcji dźwięku
równą 7 m2 o stopniu absorpcji α=1 (100%),
3
Czas pogłosu i ekwiwalentna powierzchnia
absorpcji dźwięku
Bardzo często czas pogłosu obliczany jest przy pomocy
równania, które przedstawia zależność pomiędzy:
– czasem pogłosu T
– objętością pomieszczenia V i
– ekwiwalentną powierzchnią absorpcji dźwięku A
T = 0,163 •
V
A
czas pogłosu = 0,163 •
Stopień absorpcji dźwięku αs
Chcąc uzyskać wartości jednoliczbowe produktu należy zgodnie
z normą DIN EN ISO 354 określić zależny od częstotliwości
stopień absorpcji dźwięku. Odbywa się to w tzw. komorze
pogłosowej. W pomiarach laboratoryjnych dla 18 rożnych
częstotliwości między 100 Hz a 5000 Hz otrzymuje się liczbę
między 1 (całkowita absorpcja) a 0 (brak absorpcji lub
całkowite odbicie). Z takiego szczegółowego zbioru danych
można uzyskać następujące wartości jednoliczbowe:
Stopień absorpcji dźwięku αi.M.
objętość pomieszczenia
ekwiwalentna powierzchnia absorpcji dźwięku
A = αpodłoga • powierzchiapodłoga + αściany • powierzchiaściany +
αsufity • powierzchiasufity + wyposażenie absorbujące dźwięk
A ... Ekwiwalentna powierzchnia absorpcji dźwięku A to
całkowita absorpcja dźwięku danego pomieszczenia
18 uzyskanych w pomiarach laboratoryjnych wartości absorpcji
dźwięku sumuje się i dzieli przez 18, w efekcie czego uzyskujemy arytmetyczną wartość średnią. Uzyskana liczba nie jest
zaokrąglana ani w górę ani w dół.
np. αi. M. = 0,62 (62 %)
Szacunkowy stopień absorpcji dźwięku αw
Zmniejszenie poziomu hałasu poprzez
absorpcję dźwięku
Jeśli w pomieszczeniu zastosujemy materiał absorbujący dźwięk
automatycznie spadnie poziom hałasu. Stopień redukcji hałasu
w rozproszonym polu akustycznym wynika z wyliczenia:
A2
T
ΔL = 10 • lg A = 10 • lg T2 in[dB]
1
1
Indeks 1 określa pierwotny stan pomieszczenia (bez zastosowania elementów absorbujących dźwięk), indeks 2 określa
pomieszczenie w którym zastosowano dodatkowo materiały
tłumiące dźwięk. Uwaga: całkowita redukcja dźwięku uzyskiwana jest tylko w punkcie znacznie odległym od źródła dźwięku.
W pobliżu źródła dźwięku (tam, gdzie dominuje dźwięk
bezpośredni) wpływ zastosowanych elementów absorbujących
będzie odczuwalny tylko w nieznacznym stopniu.
Wartość jednoliczbowa absorpcji dźwięku
Aby móc w prosty sposób porównać skuteczność poszczególnych produktów akustycznych ustalono procedurę ustalania
tzw. danych jednoliczbowych, tzn. wartości średnich. Dane
jednoliczbowe nie odzwierciedlają jednak pełnego spektrum
absorpcyjnego produktu.
Dla uzyskania szacunkowego stopnia absorpcji dźwięku należy
oprzeć się na normie DIN EN 11654. Szacunkowy stopień
absorpcji dźwięku αw uzyskiwany jest zgodnie ze ściśle
określoną procedurą szacunkową i odpowiada wartości
przesuniętej krzywej odniesienia dla 500Hz. Załącznik B normy
EN 11654 zawiera dodatkowo przyporządkowanie danych
jednoliczbowych αw do poszczególnych klas absorpcji.
Klasa absorpcji
A
B
αw
0,90; 0,95; 1,00
0,80; 0,85
C
0,60; 0,65; 0,70; 0,75
D
0,30; 0,35; 0,40; 0,45; 0,50; 0,55
E
0,15; 0,20; 0,25
nie klasyfikowane
0,00; 0,05; 0,10
Noise Reduction Coefficient NRC
Amerykańska norma ASTM C 423 odpowiada międzynarodowej
normie ISO 354. Norma ASTM C 423 zawiera jednak dodatkowo określenie danej jednoliczbowej. Wartość jednoliczbowa
NRC uzyskiwana jest tutaj w następujący sposób:
+ α500Hz + α1000Hz + α2000Hz
α
NRC = 250Hz
4
Na zakończenie wynik zaokrąglany jest (w górę lub w dół) w
krokach co 0,05.
Przykład:
NRC =
0,39 + 0,58 + 0,73 + 0,61
= 0,58
4
NRC = 0,60
4
Akustyka budynków
Izolacyjność akustyczna
Możliwe rozwiązania dla systemu S 3
(porównawczo):
Właściwości izolacyjności akustycznej sufitów OWAcoustic®
można odpowiednio poprawić stosując:
kombinację z płytami z wełny mineralnej OWAcoustic®
dodatkową, owiniętą folią PE, warstwę izolacyjną
dodatkową warstwę izolacyjną, pokrytą folią aluminiową
dodatkową warstwę izolacyjną, przykrytą arkuszem nieperforowanej blachy
– pionową przegrodę dźwiękową powyżej poziomu ścianek
działowych
–
–
–
–
Izolacyjność akustyczna między sąsiednimi
pomieszczeniami
W wielu budynkach ściany działowe pomiędzy
sąsiadującymi pomieszczeniami nie są prowadzone do
wysokości stropu, lecz kończą się na poziomie sufitu
podwieszanego. Taki styl budowania umożliwia w stosunkowo bezproblemowy i szybki sposób przesuwać ściany
działowe i dostosowywać podział powierzchni do
zmieniających potrzeb.
W przypadku takiej konstrukcji sufitu szczególną uwagę
należy zwrócić na problem przenoszenia dźwięku w
przestrzeni międzystropowej. Nieprawidłowo dobrany i
zaprojektowany sufit akustyczny może w krótkim czasie
spowodować „akustyczne spięcie” pomiędzy sąsiednimi
pomieszczeniami.
Nr.
Wzór płyty
OWAcoustic
premium
Dodatkowe System Wysokość
środki
podwieszenia
H
(mm)
Izolacyjność
akustyczna
Dn,c,w (dB)
(wartość
laboratoryjna)
1
15 mm
igłowana
–
S3
710
31 dB
2
15 mm
nieigłowana
–
S3
710
35 dB
3
15 mm
igłowana
25 mm
warstwa wełny
mineralnej
S3
710
37 dB
4
15 mm
igłowana
dodatkowa
płyta gr. 15 mm
S3
710
40 dB
5
33 mm
igłowana
–
S3
750
47 dB
6
15 mm
igłowana
25 mm
warstwa wełny
mineralnej
i dodatkowa
płyta gr. 15 mm
S3
710
49 dB
Izolacja od dźwięków powietrznych
(przenoszonych przez powietrze)
Sufity OWAcoustic® poprawiają właściwości izolacyjności stropu
od dźwięków przenoszonych przez powietrze. Stosując
odpowiednie produkty, ewentualnie w połączeniu z
odpowiednią warstwą izolacyjną, możemy znacznie zredukować
odgłosy pochodzące z przestrzeni międzystropowej.
Odgłosy z przestrzeni miedzystropowej
szkic:
przestrzeń
międzystropowa
h = 450mm
50mm
biuro 1
biuro 2
Odgłosy z rur, z wentylacji, klimatyzacji i wszelkiego rodzaju
instalacji, dobiegające z przestrzeni międzystropowej, mogą
zostać w znaczny sposób zredukowane poprzez zastosowanie
sufitów OWA. Izolacyjność akustyczna płyt OWAcoustic®,
zależnie od typu, wynosi pomiędzy 18 a 36 dB.
5
Wartośći absorpcji dźwięków
praktyczny stopień absorpcji dźwięku αp
wzór płyty
250
500
1000
2000
4000
wartość
NRC
wartość
αw
wartość
SRA
klasa
absorbera
strona
125
Bamboo | Constellation
0,40
0,50
0,60
0,70
0,75
0,70
0,65
0,70
0,70
C
6
Bamboo | Regularnie dziurkowane
0,25
0,40
0,55
0,75
0,60
0,40
0,60
0,55
0,55
D
6
Opus
0,40
0,50
0,60
0,70
0,75
0,70
0,65
0,70
0,70
C
6
Piano
0,60
0,65
0,75
0,90
0,95
0,75
0,80
0,80
0,85
B
7
Sandila/O
0,15
0,15
0,15
0,15
0,15
0,15
0,15
0,15
0,15
E
7
Sandila/N
0,20
0,35
0,50
0,60
0,55
0,40
0,50
0,55
0,50
D
7
Finetta
0,30
0,50
0,60
0,75
0,85
0,70
0,70
0,70
0,75
C
8
OWAplan
0,40
0,40
0,55
0,80
0,80
0,75
0,65
0,60
0,70
C
8
Cosmos/O
0,25
0,20
0,15
0,10
0,10
0,10
0,15
0,15
0,10
E
8
Cosmos/N
0,35
0,55
0,65
0,70
0,65
0,50
0,65
0,65
0,60
C
9
Bolero
0,50
0,75
0,80
0,80
0,90
0,90
0,85
0,85
0,85
B
9
Sinfonia
0,50
0,75
0,80
0,80
0,90
0,90
0,85
0,85
0,85
B
9
Sinfonia czarna
0,50
0,65
0,80
0,85
0,95
1,00
0,80
0,85
0,90
B
10
Sinfonia A
0,60
0,75
0,85
0,90
0,95
0,90
0,85
0,90
0,90
A
10
Constellation
0,30
0,50
0,60
0,75
0,85
0,80
0,70
0,70
0,75
C
10
Futura
0,20
0,50
0,60
0,75
0,95
1,00
0,70
0,70
0,85
C
11
Harmony
0,30
0,55
0,60
0,70
0,85
0,85
0,65
0,70
0,75
C
11
Plain
0,15
0,15
0,10
0,15
0,15
0,10
0,15
0,15
0,10
E
11
Universal
0,20
0,45
0,50
0,60
0,55
0,40
0,55
0,55
0,55
D
12
Regularnie dziurkowane
0,25
0,50
0,65
0,80
1,00
0,95
0,75
0,70
0,85
C
12
Dziurkowanie rozproszone
0,25
0,35
0,50
0,75
0,85
0,70
0,60
0,55
0,70
D
12
Molinari/O
0,25
0,20
0,15
0,10
0,10
0,10
0,15
0,15
0,10
E
13
Molinari/N
0,35
0,55
0,65
0,70
0,65
0,50
0,65
0,65
0,60
C
13
Stripe
0,30
0,40
0,50
0,60
0,55
0,45
0,50
0,55
0,55
D
13
AquaCosmos/N
0,25
0,50
0,65
0,70
0,60
0,40
0,65
0,60
0,60
C
14
6
Wartości absorpcji dźwięku
praktyczny stopień absorpcji dźwięku
Bamboo | Constellation
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,40
0,50
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,60
1000
0,70
2000
0,75
4000
NRC
αw
SRA
0,70
0,65
0,70
0,70
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Bamboo | Regularnie dziurkowane
1,0
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,25
0,40
częstotl.
0,8
0,6
0,4
0,2
500
0,55
1000
0,75
2000
0,60
4000
NRC
αw
SRA
0,40
0,60
0,55
0,55
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Opus
1,0
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,40
0,50
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,60
1000
0,70
2000
0,75
4000
NRC
αw
SRA
0,70
0,65
0,70
0,70
7
praktyczny stopień absorpcji dźwięku
Piano
[Hz]
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,60
0,65
0,60
0,60
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,75
0,70
1000
0,90
0,95
2000
0,95
1,00
4000
NRC
αw
SRA
0,75
0,80
0,80
0,80
0,80
0,80
0,85
0,85
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,35
0,30
0,25
0,20
0,15
0,15
0,15
0,10
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Sandila/O
1,0
częstotl.
0,8
0,6
500
0,15
0,15
0,15
0,10
1000
0,10
0,10
0,15
0,15
2000
0,10
0,10
0,15
0,10
4000
NRC
αw
SRA
0,10
0,15
0,15
0,10
0,15
0,15
0,15
0,15
0,15
0,10
0,10
0,15
0,10
0,10
0,15
0,10
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
0,20
0,30
0,20
0,40
250
0,55
0,55
0,35
0,45
500
0,65
0,60
0,50
0,50
1000
0,60
0,60
0,60
0,60
0,4
2000
0,55
0,60
0,55
0,55
0,2
4000
NRC
αw
SRA
0,45
0,60
0,60
0,45
0,60
0,60
0,40
0,50
0,55
0,40
0,50
0,55
0,55
0,55
0,50
0,50
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Sandila/N
1,0
częstotl.
0,8
0,6
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
8
praktyczny stopień absorpcji dźwięku
Finetta
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,30
0,50
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,60
1000
0,75
2000
0,85
4000
NRC
αw
SRA
0,70
0,70
0,70
0,75
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
OWAplan
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,35
0,45
0,35
0,45
0,40
0,40
0,35
0,40
1,0
częstotl.
0,8
0,6
0,4
®
0,2
OWAplan
OWAcoustic
500
0,65
0,55
0,55
0,60
1000
0,80
0,75
0,80
0,80
2000
0,80
0,80
0,80
0,85
4000
NRC
αw
SRA
0,75
0,65
0,70
0,75
0,65
0,65
0,75
0,65
0,60
0,80
0,65
0,65
0,75
0,70
0,70
0,75
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,35
0,30
0,25
0,25
0,25
0,20
0,15
0,10
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Cosmos/O
1,0
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,15
0,15
0,15
0,10
1000
0,10
0,10
0,10
0,15
2000
0,10
0,10
0,10
0,10
4000
NRC
αw
SRA
0,10
0,15
0,15
0,10
0,15
0,15
0,10
0,15
0,15
0,10
0,10
0,15
0,10
0,10
0,10
0,10
9
praktyczny stopień absorpcji dźwięku
Cosmos/N
1,0
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,15
0,55
0,30
0,60
0,35
0,55
0,40
0,50
częstotl.
0,8
0,6
0,4
0,2
500
0,75
0,70
0,65
0,60
1000
0,75
0,75
0,70
0,75
2000
0,60
0,60
0,65
0,60
4000
NRC
αw
SRA
0,40
0,65
0,60
0,45
0,65
0,60
0,50
0,65
0,65
0,40
0,60
0,60
0,65
0,65
0,60
0,60
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Bolero
1,0
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,50
0,75
częstotl.
0,8
0,6
0,4
0,2
500
0,80
1000
0,80
2000
0,90
4000
NRC
αw
SRA
0,90
0,85
0,85
0,85
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Sinfonia
1,0
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,50
0,75
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,80
1000
0,80
2000
0,90
4000
NRC
αw
SRA
0,90
0,85
0,85
0,85
10
praktyczny stopień absorpcji dźwięku
Sinfonia czarna
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,50
0,65
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,80
1000
0,85
2000
0,95
4000
NRC
αw
SRA
1,00
0,80
0,85
0,90
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Sinfonia A
1,0
[Hz]
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,40
0,70
0,60
0,75
0,65
0,75
częstotl.
0,8
0,6
0,4
0,2
500
0,90
0,85
0,70
1000
0,90
0,90
0,90
2000
0,95
0,95
0,95
4000
NRC
αw
SRA
0,95
0,85
0,90
0,90
0,85
0,90
0,90
0,85
0,80
0,95
0,90
0,90
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,15
0,50
0,30
0,55
0,30
0,50
0,45
0,45
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Constellation
1,0
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,70
0,65
0,60
0,60
1000
0,85
0,80
0,75
0,80
2000
0,90
0,90
0,85
0,90
4000
NRC
αw
SRA
0,85
0,75
0,75
0,85
0,70
0,75
0,80
0,70
0,70
0,85
0,70
0,65
0,85
0,80
0,75
0,80
11
praktyczny stopień absorpcji dźwięku
Futura
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,20
0,50
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,60
1000
0,75
2000
0,95
4000
NRC
αw
SRA
1,00
0,70
0,70
0,85
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Harmony
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,15
0,50
0,30
0,55
0,30
0,55
0,40
0,50
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,70
0,65
0,60
0,60
1000
0,80
0,85
0,70
0,80
2000
0,90
0,95
0,85
0,95
4000
NRC
αw
SRA
0,90
0,75
0,75
0,95
0,70
0,75
0,85
0,65
0,70
0,95
0,70
0,70
0,85
0,85
0,75
0,80
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,35
0,30
0,25
0,25
0,15
0,15
0,15
0,10
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Plain
1,0
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,15
0,15
0,10
0,10
1000
0,10
0,10
0,15
0,15
2000
0,10
0,10
0,15
0,10
4000
NRC
αw
SRA
0,10
0,15
0,15
0,10
0,15
0,15
0,10
0,15
0,15
0,10
0,10
0,15
0,10
0,10
0,10
0,10
12
praktyczny stopień absorpcji dźwięku
Universal
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,20
0,45
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,50
1000
0,60
2000
0,55
4000
NRC
αw
SRA
0,40
0,55
0,55
0,55
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Regularnie dziurkowane
1,0
[Hz]
konstrukcja
testowa
E50
αp
konstrukcja
testowa
E100
αp
konstrukcja
testowa
E200
αp
konstrukcja
testowa
E400
αp
125
250
0,15
0,50
0,30
0,55
0,25
0,50
0,40
0,45
częstotl.
0,8
0,6
0,4
0,2
500
0,65
0,65
0,65
0,60
1000
0,85
0,80
0,80
0,80
2000
1,00
1,00
1,00
1,00
4000
NRC
αw
SRA
0,90
0,75
0,70
0,90
0,75
0,75
0,95
0,75
0,70
0,95
0,70
0,65
0,85
0,85
0,85
0,85
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Dziurkowanie rozproszone
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,25
0,35
1,0
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,50
1000
0,75
2000
0,85
4000
NRC
αw
SRA
0,70
0,60
0,55
0,70
13
praktyczny stopień absorpcji dźwięku
Molinari/O
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,25
0,20
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,15
1000
0,10
2000
0,10
4000
NRC
αw
SRA
0,10
0,15
0,15
0,10
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Molinari/N
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,35
0,55
1,0
częstotl.
0,8
0,6
0,4
0,2
500
0,65
1000
0,70
2000
0,65
4000
NRC
αw
SRA
0,50
0,65
0,65
0,60
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
praktyczny stopień absorpcji dźwięku
Stripe
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,30
0,40
1,0
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,50
1000
0,60
2000
0,55
4000
NRC
αw
SRA
0,45
0,50
0,55
0,55
14
praktyczny stopień absorpcji dźwięku
AquaCosmos/N
1,0
[Hz]
konstrukcja
testowa
E200
αp
125
250
0,25
0,50
częstotl.
0,8
0,6
0,4
0,2
0,0
125
250
500
1000
częstotliwość f [Hz]
2000
4000
500
0,65
1000
0,70
2000
0,60
4000
NRC
αw
SRA
0,40
0,65
0,60
0,60
OWAconsult® soundvision
The vision of Sound
OWAconsult® soundvision to narzędzie pomocne w wirtualnym
planowaniu pomieszczeń, które architektom i projektantom
oferuje nowy wymiar akustycznej wizualizacji i prezentacji
projektów.
www.owasoundvision.com
Absorpcja dźwięku
Niniejsza broszura prezentuje w skrócie właściwości absorpcji
dźwięku płyt z wełny mineralnej OWAcoustic®. W przypadku
zapytań z dziedziny akustyki do Państwa dyspozycji są nasi
specjaliści z działu doradztwa technicznego OWAconsult®.
Abidin Uygun
tel +49 93 73 . 2 01-3 61
Thomas Plötzner
tel +49 93 73 . 2 01-1 61
Odenwald Faserplattenwerk GmbH
Dr.-F.-A.-Freundt-Straße 3 | 63916 Amorbach
tel +49 93 73 . 2 01-0 | [email protected]
www.owa.de
OWA Polska Sp. z o.o.
ul. Prusimska 7 | 60-427 Poznań
tel +48 61 . 8 49 86 40 | [email protected]
www.owa-ceilings.com
Druk 9558 pl
041402
OWAconsult®
Hotline +49 93 73 . 2 01-2 22
[email protected]
www.owaconsult.de
