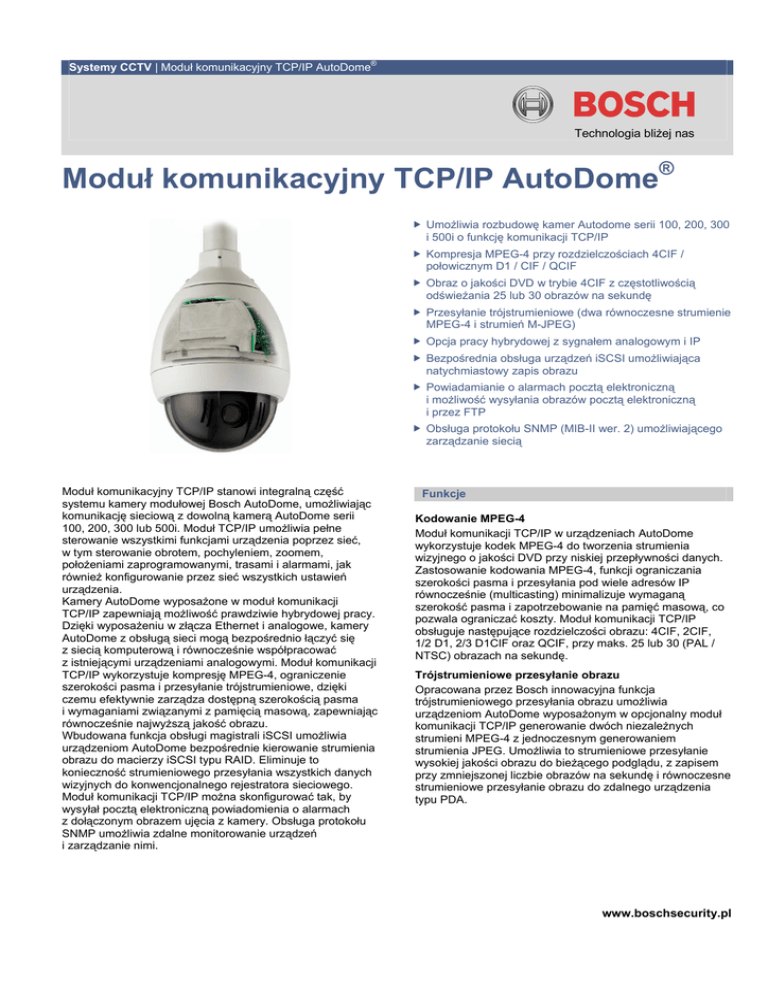

Moduł komunikacyjny TCP/IP AutoDome

Systemy CCTV | Moduł komunikacyjny TCP/IP AutoDome®
Technologia bliżej nas
Moduł komunikacyjny TCP/IP AutoDome®
f Umożliwia rozbudowę kamer Autodome serii 100, 200, 300
i 500i o funkcję komunikacji TCP/IP
f Kompresja MPEG-4 przy rozdzielczościach 4CIF /
połowicznym D1 / CIF / QCIF
f Obraz o jakości DVD w trybie 4CIF z częstotliwością
odświeżania 25 lub 30 obrazów na sekundę
f Przesyłanie trójstrumieniowe (dwa równoczesne strumienie
MPEG-4 i strumień M-JPEG)
f Opcja pracy hybrydowej z sygnałem analogowym i IP
f Bezpośrednia obsługa urządzeń iSCSI umożliwiająca
natychmiastowy zapis obrazu
f Powiadamianie o alarmach pocztą elektroniczną
i możliwość wysyłania obrazów pocztą elektroniczną
i przez FTP
f Obsługa protokołu SNMP (MIB-II wer. 2) umożliwiającego
zarządzanie siecią
Moduł komunikacyjny TCP/IP stanowi integralną część
systemu kamery modułowej Bosch AutoDome, umożliwiając
komunikację sieciową z dowolną kamerą AutoDome serii
100, 200, 300 lub 500i. Moduł TCP/IP umożliwia pełne
sterowanie wszystkimi funkcjami urządzenia poprzez sieć,
w tym sterowanie obrotem, pochyleniem, zoomem,
położeniami zaprogramowanymi, trasami i alarmami, jak
również konfigurowanie przez sieć wszystkich ustawień
urządzenia.
Kamery AutoDome wyposażone w moduł komunikacji
TCP/IP zapewniają możliwość prawdziwie hybrydowej pracy.
Dzięki wyposażeniu w złącza Ethernet i analogowe, kamery
AutoDome z obsługą sieci mogą bezpośrednio łączyć się
z siecią komputerową i równocześnie współpracować
z istniejącymi urządzeniami analogowymi. Moduł komunikacji
TCP/IP wykorzystuje kompresję MPEG-4, ograniczenie
szerokości pasma i przesyłanie trójstrumieniowe, dzięki
czemu efektywnie zarządza dostępną szerokością pasma
i wymaganiami związanymi z pamięcią masową, zapewniając
równocześnie najwyższą jakość obrazu.
Wbudowana funkcja obsługi magistrali iSCSI umożliwia
urządzeniom AutoDome bezpośrednie kierowanie strumienia
obrazu do macierzy iSCSI typu RAID. Eliminuje to
konieczność strumieniowego przesyłania wszystkich danych
wizyjnych do konwencjonalnego rejestratora sieciowego.
Moduł komunikacji TCP/IP można skonfigurować tak, by
wysyłał pocztą elektroniczną powiadomienia o alarmach
z dołączonym obrazem ujęcia z kamery. Obsługa protokołu
SNMP umożliwia zdalne monitorowanie urządzeń
i zarządzanie nimi.
Funkcje
Kodowanie MPEG-4
Moduł komunikacji TCP/IP w urządzeniach AutoDome
wykorzystuje kodek MPEG-4 do tworzenia strumienia
wizyjnego o jakości DVD przy niskiej przepływności danych.
Zastosowanie kodowania MPEG-4, funkcji ograniczania
szerokości pasma i przesyłania pod wiele adresów IP
równocześnie (multicasting) minimalizuje wymaganą
szerokość pasma i zapotrzebowanie na pamięć masową, co
pozwala ograniczać koszty. Moduł komunikacji TCP/IP
obsługuje następujące rozdzielczości obrazu: 4CIF, 2CIF,
1/2 D1, 2/3 D1CIF oraz QCIF, przy maks. 25 lub 30 (PAL /
NTSC) obrazach na sekundę.
Trójstrumieniowe przesyłanie obrazu
Opracowana przez Bosch innowacyjna funkcja
trójstrumieniowego przesyłania obrazu umożliwia
urządzeniom AutoDome wyposażonym w opcjonalny moduł
komunikacji TCP/IP generowanie dwóch niezależnych
strumieni MPEG-4 z jednoczesnym generowaniem
strumienia JPEG. Umożliwia to strumieniowe przesyłanie
wysokiej jakości obrazu do bieżącego podglądu, z zapisem
przy zmniejszonej liczbie obrazów na sekundę i równoczesne
strumieniowe przesyłanie obrazu do zdalnego urządzenia
typu PDA.
www.boschsecurity.pl
2 | Moduł komunikacyjny TCP/IP AutoDome®
Hybrydowa elastyczność
Moduł komunikacyjny TCP/IP umożliwia prawdziwie
hybrydową pracę kamery. Dzięki złączom Ethernet i BNC,
kamera AutoDome wyposażona w moduł komunikacji TCP/IP
może jednocześnie przesyłać strumieniowo obraz w lokalnej
lub rozległej sieci IP i całkowity sygnał wizyjny kablem
koncentrycznym do współpracujących urządzeń
analogowych. Sieciowe strumienie wizyjne są przesyłanie
przez sieci IP i mogą być wyświetlane za pomocą rejestratora
cyfrowego Bosch DiBos lub za pomocą komputera PC
z uruchomionym oprogramowaniem do zarządzania obrazem
VIDOS. Istnieje również możliwość użycia dekodera obrazu
Bosch do wyświetlania obrazu na monitorze analogowym lub
monitorze komputerowym VGA. W celu zapewnienia
maksymalnej dostępności obrazu istnieje możliwość jego
wyświetlenia za pomocą przeglądarki WWW.
Wbudowany serwer WWW umożliwia uwierzytelniony dostęp
za pomocą standardowej przeglądarki WWW, jak choćby
Internet Explorer, co eliminuje konieczność instalowania
specjalnego oprogramowania do podglądu obrazu.
Fonia
Moduł komunikacji TCP/IP umożliwia jednostronne
przesyłanie dźwięku wraz z obrazem. Umożliwia to
użytkownikowi zdalne monitorowanie dźwięku z lokalizacji
kamery bezpośrednio przez sieć komputerową. Urządzenia
Bosch umożliwiają przesyłanie dźwięku i obrazu jako
pojedynczego multimedialnego strumienia danych, co
zapewnia ich synchronizację.
Obsługa urządzeń iSCSI
Wbudowana funkcja obsługi iSCSI umożliwia urządzeniom
AutoDome współpracującym z siecią komputerową
bezpośrednie kierowanie strumienia obrazu do macierzy
iSCSI typu RAID. Umożliwia to lokalny zapis
i przechowywanie obrazu w sposób zbliżony do
konwencjonalnego rejestratora sieciowego bez konieczności
przesyłania siecią strumienia obrazu o wysokiej
przepływności danych. Lokalny i natychmiastowy zapis
obrazu zmniejsza wykorzystywaną szerokość pasma i czyni
zapis obrazu przez system całkowicie niezależnym od
funkcjonowania sieci komputerowej.
Zarządzanie alarmami
Moduł komunikacji TCP/IP jeszcze bardziej zwiększa
możliwości i elastyczność systemu zarządzania alarmami.
Kamerę AutoDome wyposażoną w opcjonalny moduł
sieciowy można tak skonfigurować, by wysyłała
powiadomienia o alarmach pocztą elektroniczną. Każde
wysyłane pocztą elektroniczną powiadomienie składa się
z tekstu stanowiącego opis alarmu i cyfrowego obrazu
stanowiącego ujęcie zdarzenia.
Sterowanie i konfigurowanie w oparciu o sieć
komputerową
Moduł komunikacji TCP/IP w urządzeniach AutoDome
umożliwia pełne sterowanie kamerą i konfigurowanie jej za
pomocą sieci komputerowej. Obsługa lub technicy mogą
sterować obrotem, pochyleniem i zoomem kamery,
położeniami zaprogramowanymi, trasami oraz funkcjami
zarządzania alarmem z niemal dowolnego miejsca bez
konieczności wykonywania dodatkowych połączeń
okablowania.
Wbudowany serwer sieciowy umożliwia instalatorom dostęp
do ustawień użytkownika, dokonywanie regulacji kamery oraz
aktualizację oprogramowania układowego za pomocą
standardowej przeglądarki sieciowej.
Zarządzanie urządzeniami
Obsługa protokółu SNMP (Simple Network Management
Protocol) ułatwia zdalne monitorowanie urządzeń
i zarządzanie nimi. Moduł komunikacji TCP/IP w pełni
obsługuje protokół SNMP w wersji 3.
Certyfikaty i zgodność ze standardami
Kompatybilność elektromagnetyczna FCC Część 15, ICES-003 i CE
Standardy bezpieczeństwa
CE, UL, CSA, EN, IEC
3 | Moduł komunikacyjny TCP/IP AutoDome®
Dane techniczne
Zawartość zestawu
Ilość
Element
1
Moduł komunikacyjny TCP/IP
Parametry elektryczne
Standardy kompresji obrazu
Przepływność danych wizyjnych
Rozdzielczość obrazu
Struktura GOP
Opóźnienie całkowite (IP)
Ilość obrazów na sekundę
Protokoły sieciowe
Aktualizacja oprogramowania
Konfigurowanie
Ethernet
Wejście foniczne*
MPEG-4, M-JPEG
9,6 kb/s - 6 Mb/s
stała lub zmienna
704 x 576 / 480 pikseli (4CIF, 25 / 30
obrazów na sekundę)
704 x 288 / 240 pikseli (2CIF, 25 / 30
obrazów na sekundę)
464 x 576 / 480 pikseli (2/3 D1, 25 / 30
obrazów na sekundę)
352 x 576 / 480 pikseli (1/2 D1, 25 / 30
obrazów na sekundę)
352 x 288 / 240 (CIF, 25 / 30 obrazów na
sekundę)
176 x 144 / 120 (QCIF, 25 / 30 obrazów na
sekundę)
I, IP
MPEG-4: 100 ms
1 - 25 / 30 obrazów/s (PAL / NTSC);
kodowanie w oparciu o pole lub ramkę
RTP, Telnet, UDP, TCP, IP, HTTP, IGMP,
ICMP, ARP, SNMP, SMTP, Dynamic DNS,
iSCSI
pamięć Flash ROM programowana zdalnie
za pomocą przeglądarki i wbudowanego
serwera sieciowego, systemu DiBos lub
VIDOS
Ethernet 10/100 Base-T, z automatycznym
wykrywaniem prędkości, trybem półi pełnodupleksowym, RJ-45
9 kΩ, maks. 5,5 Vpp
* W modelach współpracujących z siecią Ethernet złącze Bi-phase ± można opcjonalnie wykorzystywać jako
złącze wejścia fonicznego.
Parametry środowiskowe
Napięcie wejściowe
Pobór mocy
Masa
Temperatura pracy
dostarczane przez kamerę AutoDome
dodatkowe 4 W pobierane przez kamerę
AutoDome
ok. 0,17 kg
zależnie od określonej konfiguracji kamery
AutoDome
4 | Moduł komunikacyjny TCP/IP AutoDome®
Robert Bosch Sp. z o.o.
Security Systems
ul. Poleczki 3, 02-822 Warszawa
Tel.: (+48) 22 715 41 00 / 01
Fax: (+48) 22 715 41 05 / 06
E-mail: [email protected]
www.boschsecurity.pl
Przedstawiciel handlowy:
Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia | F3230647691 | Aktualizacja 29.01.2007.
