Egzemplarz Nr
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61

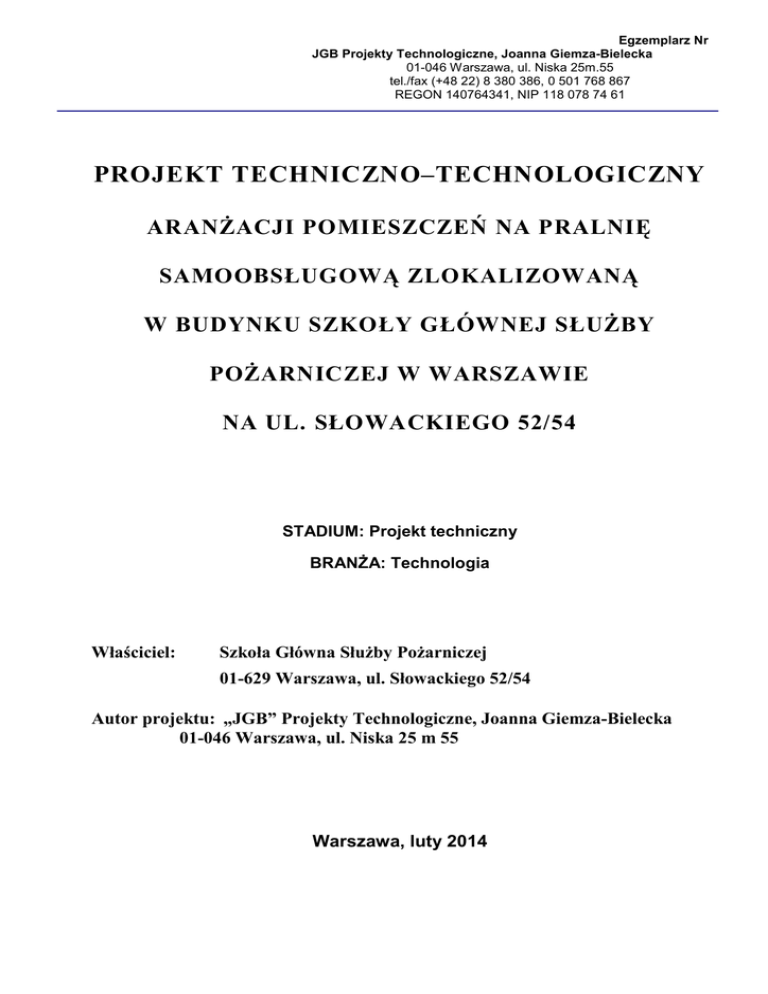

PROJEKT TECHNICZNO–TECHNOLOGICZNY
ARANŻACJI POMIESZCZEŃ NA PRALNIĘ
SAMOOBSŁUGOWĄ ZLOKALIZOWANĄ
W BUDYNKU SZKOŁY GŁÓWNEJ SŁUŻBY
POŻARNICZEJ W WARSZAWIE
NA UL. SŁOWACKIEGO 52/54
STADIUM: Projekt techniczny
BRANŻA: Technologia
Właściciel:
Szkoła Główna Służby Pożarniczej
01-629 Warszawa, ul. Słowackiego 52/54
Autor projektu: „JGB” Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25 m 55
Warszawa, luty 2014
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
SPIS TREŚCI:
1.
Dane ogólne.
2.
Program użytkowy.
3.
Zatrudnienie i czas pracy.
4.
Rodzaje prowadzonych procesów technologicznych.
5.
Układ funkcjonalny, opis pomieszczeń i procesy technologiczne.
6.
Program powierzchniowy.
7.
Wytyczne dla branż projektowych.
8.
Wyposażenie technologiczne.
9.
Projekty:
10.
- projekt technologiczny
w skali 1:50
- wytyczne branżowe
w skali 1:50
Literatura.
2
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
1.
DANE OGÓLNE
Przedmiot projektu. Przedmiotem opracowania projektu technologicznego jest aranżacja
pomieszczeń na pralnię samoobsługową w Szkole Głównej Służby Pożarniczej w Warszawie.
Lokal zajmuje pomieszczenia na poziomie -1.
Materiały wyjściowe opracowania.
-
Podkład w wersji papierowej w skali 1:100;
-
Katalogi, prospekty, DTR proponowanych urządzeń;
-
Rozporządzenie Ministra Gospodarki z dnia 27 kwietnia 2000 roku w sprawie
bezpieczeństwa i higieny pracy w pralniach i farbiarniach ( Dz. U.Nr 40, poz.469 )
pralniczych ( Dz.U. Nr 49, poz. 285 ).
-
Literatura fachowa;
-
Ramowe wytyczne Inwestora
2.
PROGRAM UŻYTKOWY
2.1. Klasyfikacja lokalu:
Pralnia samoobsługowa
2.2. Przewidywana wydajność pralni:
około 280 kg/ dobę,
2.3. Sposób obsługi klienta:
samoobsługa.
3.
ZATRUDNIENIE I CZAS PRACY
Nie przewiduje się bezpośredniego zatrudnienia odrębnego pracownika pralni. Żetony będą
zakupywane bezpośrednio na terenie Szkoły Głównej Służby Pożarniczej.
Za porządek na terenie pralni będzie odpowiadała osoba pełniąca funkcje sprzątaczki całego
budynku szkoły.
4.
OPIS POMIESZCZEŃ I PROCESY TECHNOLOGICZNE.
Opracowanie obejmuje dział prania wodnego i suszenia bielizny oraz zawiera
założenia
technologiczne pralni, opis charakteru usług, oraz wymagania instalacyjno-budowlane.
Lokal posiada jedno niezależne wejście. Inwestor nie przewiduje usług dla zbiorowych
i zewnętrznych usługobiorców/ klientów, dlatego też nie uwzględnia się pomieszczenia
na gromadzenie i magazynowanie brudnej i czystej bielizny. Pralnia ma charakter pralni
wewnętrznej, dostępnej tylko i wyłącznie na potrzeby osób mieszkających, uczących się
i pracujących na terenie jednostki. Czas na wykonanie usługi nie powinien przekroczyć 60-120
minut.
Użytkownik po przybyciu na teren pralni, na stanowisku wstępnego prania i segregacji bielizny
będzie mógł ocenić stopień zabrudzenia odzieży a także namoczyć i zaprać brudną bieliznę
3
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
w basenie do tego przeznaczonym. Następnie przed załadowaniem do bębna pralnico-wirówki
brudna bielizna zostanie rozdzielona ze względu na kolor, rodzaj tkaniny jak i stopień zabrudzenia,
co warunkuje zastosowanie takiej a nie innej formuły prania. Proces prania będzie przeprowadzany
w pralnico-wirówkach o pojemności wsadu do 8 kg suchej bielizny. Czas trwania cyklu nie
powinien przekraczać 90 minut. Zastosowany programator powinien umożliwić dowolne
tworzenie programów prania tak w zakresie ilości prań wstępnych, zasadniczych, ilości płukań,
poziomu wody, wysokości temperatury itp. parametrów procesu prania.
Po zakończeniu procesu prania i wirowania, bielizna w zależności od wskazań producenta, będzie
albo zabierana albo poddawana procesowi suszenia w suszarkach bębnowych o pojemności wsadu
8 kg bielizny. Proces suszenia czy też podsuszania nie powinien w każdym przypadku przekroczyć
25 minut.
Proces suszenia podobnie jak pranie, w zależności od rodzaju tkaniny z jakiej wykonane zostały
ubrania, wymusza dostosowanie odpowiedniego czasu i temperatury suszenia.
Tak wyprane i wysuszone rzeczy zostaną złożone na stanowisku składania czystej bielizny. Czystą
bieliznę, użytkownicy pralni będą mogli zabrać do swoich mieszkań.
Układ pomieszczeń a także zlokalizowanie urządzeń uwarunkowane jest stanem istniejącym
pomieszczeń a w szczególności możliwością doprowadzenia niezbędnych do ich funkcjonowania
mediów.
Z pomieszczenia pralni wydzielone zostało stanowisko porządkowe wyposażone w zlew
porządkowy nisko osadzony w którym to myte będą mopy oraz szafka służąca do przechowywania
sprzętu porządkowego oraz środków czystości.
Na terenie pralni, zlokalizowana została toaleta dla użytkowników jak i osoby odpowiedzialnej
za utrzymanie w czystości pomieszczeń. Pomieszczenie to dostępne jest z komunikacji.
5.
RODZAJE PROWADZONYCH PROCESÓW TECHNOLOGICZNYCH
Lokal posiada niezależne wejście na teren obiektu, dostępne tylko dla mieszkańców, uczniów
i pracowników Szkoły Głównej Służby Pożarniczej.
Zasadniczym urządzeniem, które tworzy wydajność usługową pralni są pralnico-wirówki.
Moduł załadowania bębna : M Z - Jest to stosunek liczbowy np. 1 : 10 oznacza , że na każdy
kilogram bielizny przypada 10 dm3 objętości bębna.
W zależności od rodzaju pranej bielizny zaleca się następujące moduły załadowania
bębna:
-
biała bawełniana i kolorowa o trwałym wybarwieniu lekko zabrudzona
- 1:10
-
biała bawełniana i kolorowa o trwałym wybarwieniu średnio zabrudzona
- 1:12
4
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
-
biała bawełniana i kolorowa o trwałym wybarwieniu bardzo zabrudzona
- 1:14
-
kolorowa, bawełniana o nietrwałym wybarwieniu średnio zabrudzona
- 1:16
-
ręczniki frotte
- 1:13
-
bielizna i odzież poliamidowa , poliestrowa lub mieszanek z bawełną
- 1:17
-
bielizna delikatna z włókien syntetycznych
- 1:28
W
przypadku
załadowania
prania
bębna
bielizny
należy
w
opakowaniach
siatkowych
powiększyć, to oczywiście
podane
wyżej
zmniejszy ładowność
moduły
urządzenia.
Ładowność pralnicy przy praniu w opakowaniu siatkowym pomniejsza wskaźnik: 0,85 ÷
0,75.
Do określenia maksymalnej zdolności usługowej pralni przyjęto moduł załadowania
1 : 10
W zakresie suszenia pełnego i podsuszania projektuje się suszarkę bębnową o załadunku 8 kg.
Moduł załadowania bębna : M Z - Jest to stosunek liczbowy np. 1 : 25 oznacza , że na każdy
kilogram suchej bielizny przypada 25 dm3 objętości bębna.
W zależności od rodzaju suszonej bielizny zaleca się następujące moduły załadowania
bębna:
-
biała bawełniana i kolorowa
- 1:20
-
ręczniki frotte
- 1 : 25
-
bielizna delikatna z włókien syntetycznych
- 1:30
Do określenia maksymalnej zdolności usługowej pralni przyjęto moduł załadowania
1 : 25
6.
PROGRAM POWIERZCHNIOWY
-
toaleta
2,4 m2
-
wiatrołap
1,3 m2
-
komunikacja
4,1 m2
-
stanowisko porządkowe
1,1 m2
-
stanowisko prania
14,1 m2
-
stanowisko suszenia
11,8 m2
7.
WYTYCZNE DLA BRANŻ PROJEKTOWYCH
Przewody instalacji wodnej, kanalizacyjnej i innych instalacji wewnętrznych oraz grzejniki
powinny być gładkie, szczelne. Instalacje powinny być prowadzone pod tynkiem (w bruzdach) lub
zabezpieczone osłonami.
5
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
ZESTAWIENIE URZĄDZEŃ I WYPOSAŻENIA POMIESZCZEŃ PRALNI
Lp
1
1
Nazwa
pomieszczenia
2
Dział prania, suszenia
-
-
Urządzenia instalacyjne
sanitarne
elektryczna
3
4
Wentylacja mechani- - Gniazda 400 V w
czna ogólna: nie mniej
miejscu usytuowania
jak 7 wymian/h +
pralnic, suszarek i
klimatyzacja
prasownicy
Wyciągi miejscowe
- Gniazdo wtykowe
od urządzeń - suszarki,
230V w miejscu
Nawiew kompensausytuowania pomp
cyjny powietrza
dozowania śr
Kratki ściekowe na
piorącego (tylko w
stanowisku prania min
przypadku
Ø 75
wystąpienia
instalacji)
Wyposażenie
technologiczne
5
- Pralnico-wirówki
CW 8 – 3 szt.
- Suszarka CD 8 –
1 szt.
Obiekt, w tym zespół, który jest przedmiotem opracowania musi być zrealizowany z zachowaniem
przepisów prawa budowlanego oraz norm mających zastosowanie, a dodatkowo musi spełniać
wymagania techniczno-technologiczne i architektoniczne:
Wytyczne do projektu instalacji elektrycznej.
Pomieszczenia w zakładzie, w których prowadzone są procesy produkcyjne, muszą być
wyposażone w naturalne lub sztuczne oświetlenie dostosowane do wykonywanych w nich
czynności, odpowiadające wymaganiom w zakresie BHP.
Punkty oświetlenia elektrycznego powinny być wyposażone w nietłukące osłony, chroniące przed
odpryskami szkła w razie stłuczenia żarówek lub kloszy, oraz mieć konstrukcję umożliwiającą
ich łatwe czyszczenie.
Punkty oświetlenia powinny zapewniać prawidłowe oświetlenie przy każdym stanowisku pracy.
Światło nie powinno zmieniać barwy, a jego natężenie nie może być mniejsze niż: 500 luksów –
stanowisko kontroli. Średnie natężenie w pomieszczeniach roboczych powinno wynosić 300
luksów, a w pozostałych pomieszczeniach – 200 luksów.
Pobór mocy przez poszczególne urządzenia technologiczne są zawarte w tabeli z wykazem
wyposażenia.
W pomieszczeniach pracy ciągłej należy zapewnić oświetlenie naturalne. W przypadku braku
oświetlenia
naturalnego,
należy
wystąpić
do
Wojewódzkiego
Inspektoratu
Sanitarno-
epidemiologicznego, w celu otrzymania stosownego odstępstwa.
Wytyczne do projektu wentylacji.
W pomieszczeniach powinna być wentylacja mechaniczna, zgodna z wymogami bezpieczeństwa
i higieny pracy. Pomieszczenia o różnym poziomie wymagań sanitarnych nie mogą być łączone
we wspólny układ wentylacji mechanicznej.
6
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
Sanitariaty muszą być wyposażone w naturalną lub mechaniczną wentylację, a ich drzwi nie mogą
się otwierać bezpośrednio do pomieszczeń produkcyjnych.
W pomieszczeniach pracy powinna być zapewniona wymiana powietrza wynikająca z potrzeb
użytkowych i funkcji tych pomieszczeń, bilansu ciepła i wilgotności oraz zanieczyszczeń stałych
i gazowych, wykluczająca możliwość przepływu powietrza z obszaru zanieczyszczonego do
obszaru czystego.
Systemy wentylacyjne muszą być tak skonstruowane, aby umożliwiać łatwy dostęp do filtrów
i innych części wymagających czyszczenia lub wymiany.
Lp.
Nazwa pomieszczenia
Orientacyjna ilość wymian/h
1.
Stanowisko prania
5–7
2.
Stanowisko suszenia
5–7
3.
Ustępy
50 m3/h/1 miskę ustępową
Przewidywane temperatury w pomieszczeniach - wg obowiązujących norm.
Wytyczne architektoniczno-budowlane.
Podłogi powinny być gładkie, nienasiąkliwe, łatwo zmywalne, niepylące, nieśliskie oraz odporne
na ścieranie i urazy mechaniczne. W pomieszczeniach w których znajdują się wpusty podłogowe,
posadzki należy wykonać ze spadkiem 1,5% w kierunku spustów. Pomiędzy pomieszczeniami nie
należy wykonywać progów.
Ściany w pomieszczeniach higieniczno-sanitarnych muszą być pokryte materiałem łatwo
zmywalnym, nienasiąkliwym, nietoksycznym, odpornym na działanie wilgoci – do wysokości co
najmniej 2m (glazura). Ściany powyżej glazury i sufity powinny być gładkie, białe lub w jasnych
kolorach, bez uszkodzeń i szczelin, zabezpieczone przed kondensacją pary oraz wzrostem pleśni.
Połączenia ścian i podłogi powinno być wyokrąglone. Narożniki ścian należy zabezpieczyć przed
uszkodzeniami mechanicznymi.
Do wykonania podłóg i ścian należy użyć materiałów nieprzepuszczalnych, nienasiąkliwych
i nietoksycznych, łatwych do czyszczenia oraz, jeżeli to niezbędne, dezynfekcji.
Sufity i zamocowane na górze elementy muszą być wykonane w taki sposób, aby zapobiegać
gromadzeniu się brudu i ograniczać kondensację pary oraz wzrost pleśni.
Drzwi muszą być łatwe do czyszczenia oraz, jeżeli to niezbędne, dezynfekcji. W pomieszczeniach
produkcyjnych muszą mieć gładką i nienasiąkliwą powierzchnię.
7
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
Okna i inne otwory muszą mieć konstrukcję zapobiegającą gromadzeniu się brudu oraz
umożliwiającą stałe wietrzenie pomieszczeń przez górne skrzydła lub wietrzniki umieszczone
w górnych częściach okien, łatwe do otwierania z poziomu podłogi.
Wysokość pomieszczeń wynosi 3,0m w świetle.
Wytyczne przeciwpożarowe
Szerokość drzwi wejściowych i kierunki ich otwierania powinny spełniać wymogi odpowiednich
przepisów. Zaopatrzenie wodne do gaszenia pożaru - powinno być zgodne z odpowiednimi
normami, a dojazd do budynku zapewniony. Należy przewidzieć oświetlenie awaryjne –
w korytarzach i przy drzwiach.
Obiekt należy wyposażyć w podręczny sprzęt gaśniczy (gaśnice, koce) zgodnie z obowiązującymi
przepisami a miejsca ich umieszczenia oznaczyć piktogramami. Na terenie całego obiektu należy
wyznaczyć i oznakować zgodnie z przepisami drogi ewakuacyjne oraz opracować instrukcję
bezpieczeństwa przeciw pożarowego a także umieścić tę instrukcję w miejscach widocznych.
Należy również opracować instrukcję postępowania na wypadek pożaru lub alarmu.
Szczegółowe wytyczne określa projekt instalacji przeciwpożarowej.
Obiekt zalicza się do strefy – ZL I zagrożenia ludzi.
Wytyczne BHP.
W ramach BHP należy przeszkolić pracowników i wyposażyć w odzież ochronną. Wszystkie
urządzenia i stanowiska pracy muszą posiadać instrukcję obsługi w języku polskim. Zakład
powinien być wyposażony w apteczkę pierwszej pomocy. Wszystkie urządzenia należy montować
i obsługiwać zgodnie z instrukcjami. Szczegółowe wytyczne określa inspektor BHP.
Wytyczne do projektowania instalacji wodno-kanalizacyjnej.
Zakład może używać do celów produkcyjnych i gospodarczych wody przebadanej przez
Państwową Inspekcję Sanitarną. Wyniki tych badań powinny być przechowywane w dokumentacji
zakładu. Do wszystkich zlewów i umywalek należy doprowadzić bieżącą wodę ciepłą i zimną.
Zgodnie z wymaganiami
pralnictwa
przemysłowego - profesjonalnego
w
procesie
technologicznym prania wykorzystuje się trzy rodzaje wody :
-
woda gorąca miękka o temp . ok. 55 0 C,
-
woda zimna miękka,
-
woda zimna surowa,
Do prania wstępnego i zasadniczego wykorzystuje się wodę miękką gorącą i zimną
natomiast do płukania wodę surową czyli zimną , twardą. W sytuacji niemożliwości
8
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
doprowadzenia
wody
gorącej
uzdatnionej (miękkiej) proces
prania może przebiegać
z zastosowaniem wody zimnej miękkiej podgrzewanej w pralnicy.
Optymalne parametry jakościowe wody technologicznej do celów pralniczych:
- twardość ogólna 0-4°dH (stopni niemieckich - 1°dH = 10 mg CaO/ dm3 wody)
Pt do 40 mg/dm3
- barwa
- mętność 0 mg/dm3
- odczyn
pH 7 - 9,5
- żelazo
Fe+ 2 do 0,05 mg/dm3
- mangan Mn + 2 do 0,05 mg/dm3
Cl do 500 mg/dm3
- chlorki
Przeciętne normy zużycia
wody do poszczególnych celów ( grup odbiorców ) określa
załącznik do Rozporządzenia Rady Ministrów z dnia 18 grudnia 1996 roku w sprawie
urządzeń zaopatrzenia w wodę i urządzeń
kanalizacyjnych oraz zasad ustalania opłat
za wodę i wprowadzenia ścieków. ( Dz. U . Nr 151; poz 716 )
Dzienne zużycie wody do celów technologicznych wynosi :
Przeciętne zużycie wody do wyprania 1 kg suchej bielizny w pralnico-wirówce wynosi ok.
0,025 m3.
Przyjmując zgodnie z założeniami technologicznymi dzienną wydajność pralnico-wirówek,
zużycie dobowe wody na cele technologiczne wyniesie :
8 kg s.b. x 12h x 0,025 m3 = 2,4 m3
Struktura rodzajów wody do celów technologicznych przedstawia się w sposób następujący :
-
woda zimna surowa 15 % ogólnej ilości tj.0,36 m3
-
woda zimna zmiękczona 25 % tj.0,6 m3
-
woda ciepła , miękka 60 % tj.1,44 m3
Wymagane ciśnienie wody : 0,5 do 10 bara, optymalne – 2,5 do 3 bar.
Największe chwilowe zużycie wody przypada na wodę ciepłą zmiękczoną. Dla zapewnienia
wody ciepłej o wyrównanej temperaturze należy zastosować
zasobnik o objętości równej
45 – minutowemu rozbiorowi wody.
Każdą instalację wody przy jej odbiorniku zakończyć przelotowym zaworem odcinającym.
Każda
maszyna
posiada
wewnątrz
zainstalowany
zawór
wodny
jednak
dla
celów
serwisowych i eksploatacyjnych wymagane są zawory zewnętrzne , łatwo dostępne.
9
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
Przewody doprowadzające wodę do urządzeń tak należy instalować aby nie utrudniały
komunikacji oraz bieżącej obsługi urządzeń – przewody wodociągowe poprowadzić po
ścianie.
W pralni występują dwa rodzaje kanalizacji wynikających z odprowadzenia ścieków
popralniczych oraz wody z pomieszczeń socjalnych i sanitarnych :
-
kanalizacja wody technologicznej
-
kanalizacja bytowa.
Instalacje kanalizacyjne muszą uwzględniać :
-
duże i gwałtowne odpływy ścieków z urządzeń,
-
odpowiednie średnice przewodów, ze względu na zróżnicowany przepływ ścieków,
-
przewody kanalizacyjne w pomieszczeniach pralni prowadzić w zakrytych kanałach,
-
odpowiednią ilość pionów wentylacyjnych i czyszczaków.
ORIENTACYJNY SKŁAD ŚCIEKÓW PRALNICZYCH
Lp
01
02
03
04
05
06
07
08
Rodzaj zanieczyszczeń
Detergenty
Zawiesiny ogólne
Chlorki
Siarczany
Fosforany
Odczyn
Biochem.zapot. na tlen BZT5
Temperatura
Jm
mg / dm3
mg / dm3
mgCl / dm3
mgSO4 / dm3
mg PO4/ dm3
pH
mg O2/ dm3
0
C
Stężenie
dopuszczalne
Do 10
330
400
300
6,5 – 9
700
35
Faktyczne
5 + 100
26 – 1500
20 – 800
37 – 175
6,1 – 11
31 – 1500
17 - 85
Każde stanowisko z umywalką należy wyposażyć w armaturę bezdotykową z wodą bieżącą zimną
i ciepłą, pojemnik z mydłem oraz zasobnik z ręcznikami jednorazowymi. Przy nich też należy
umieścić pojemniki na zużyte ręczniki.
Zapotrzebowanie wody na cele porządkowe:
Powierzchnia wymagająca zmywania : ok.50 m2
Ilość zmywań - 2
Zużycie wody - 2 l/ m2
50 x 2 x 2 = 200 l/dobę, w tym 50 % wody ciepłej o temp. +45/+550 C tj. 100l/dobę.
Zapotrzebowanie wody na cele sanitarne personelu określi projekt branżowy.
Ścieki sanitarne personelu poda projekt branżowy.
8.
WYPOSAŻENIE TECHNOLOGICZNE
Wszystkie maszyny i urządzenia powinny posiadać obowiązujące certyfikaty i znaki
bezpieczeństwa lub świadectwa dopuszczenia do eksploatacji, deklaracje zgodności pod względem
10
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
BHP, zgodnie z obowiązującymi przepisami w tym zakresie. Obowiązek ten ciąży na producencie,
dystrybutorze lub inwestorze.
Urządzenia zaproponowane w projekcie pochodzą z Fabryki Maszyn Pralniczych PRAMAZUT
z siedzibą w Masłowie (www.pramazut.com.pl).
Lp.
1
2
3
4
5
6
7
8
9
Kr
11.
Nazwa urządzenia
Wymiary
Model
Pralnico-wirówka o załadunku 8 kg
683x711x1092
Suszarka bębnowa o załadunku 8 kg
683x711x1077
Umywalka do rąk
350x300x250
Basen 1-komorowy
1100x600x900
Stół do segregacji brudnej bielizny
2100x600x900
Stół do składania czystej bielizny
1750x700x900
Stół do składania czystej bielizny
1900x700x900
Zlew porządkowy
500x600x850
Szafka na sprzęt porządkowy z przedziałką
na odzież wierzchnią i roboczą osoby
600x600x1800
sprzątającej
Kran ze złączką
Zapotrzebowanie na energię - ogółem (kW)
Po uwzględnieniu współczynnika jednoczesności 0,8 i 15% rezerwy
CW 8
CD 8
indw.
Stalgast
Stalgast
Stalgast
Stalgast
Stalgast
Zasilanie/
pobór mocy
400V/4,8kW
400V/5,6kW
indw.
Ilość
3
1
1
1
1
1
1
1
1
indw.
1
20,0 kW
18,4 kW
DOKUMENTACJA PROJEKTU
Dokumentacja projektu zawiera 14 ponumerowanych stron (łącznie z tytułową) wraz z rysunkami:
1)
projekt technologiczny
- skala 1:50
2)
wytyczne branżowe
- skala 1:50
12.
LITERATURA
-
Dz. U. Nr 75 poz. 690 z 15.06.2002 r z późniejszymi zmianami,
-
Dz.U. z 1992 r Nr 92, poz.460 z późniejszymi zmianami,
-
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26.09.1997 roku w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy ( Dz. U. Nr 129 poz.844 )
-
Rozporządzenie
Ministra
Gospodarki
z dnia
27 kwietnia
2000 roku
w sprawie
bezpieczeństwa i higieny pracy w pralniach i farbiarniach (Dz. U.Nr 40, poz.469) pralniczych
(Dz.U. Nr 49, poz. 285),
-
Rozporządzenia Rady Ministrów z dnia 18 grudnia 1996 roku w sprawie urządzeń
zaopatrzenia w wodę i urządzeń
kanalizacyjnych oraz zasad ustalania opłat za wodę i
wprowadzenia ścieków. (Dz. U . Nr 151; poz 716)
-
Rozporządzenie MSW i A z dnia 03 listopada 1992 roku w sprawie ochrony przeciw
pożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 92 z 1992 roku , poz.
460 z późniejszymi zmianami).
11
JGB Projekty Technologiczne, Joanna Giemza-Bielecka
01-046 Warszawa, ul. Niska 25m.55
tel./fax (+48 22) 8 380 386, 0 501 768 867
REGON 140764341, NIP 118 078 74 61
-
Komunikat Głównego Inspektora Sanitarnego z dnia 27 września 1996 roku w sprawie
wykazu preparatów dezynfekcyjnych do stosowania w zakładach opieki zdrowotnej. (Dziennik
Urzędowy MZ i OS Nr 11 z dnia 05 maja 1996 roku, poz. 32).
-
Neufert
E.:
„Podręcznik
projektowania
architektonicznego-budowlanego”
Arkady,
W-wa 1995 r.
UWAGI KOŃCOWE
Wszystkie wymiary pomieszczeń podane w opracowaniu powinny być sprawdzone przed
zamówieniem sprzętu.
NINIEJSZA WERSJA PROJEKTU JEST OSTATECZNĄ I OBOWIĄZUJĄCĄ.
Zastrzega się prawa autorskie do niniejszego projektu
Joanna Giemza-Bielecka, autor projektu
12
