urządzenia znakujące

45

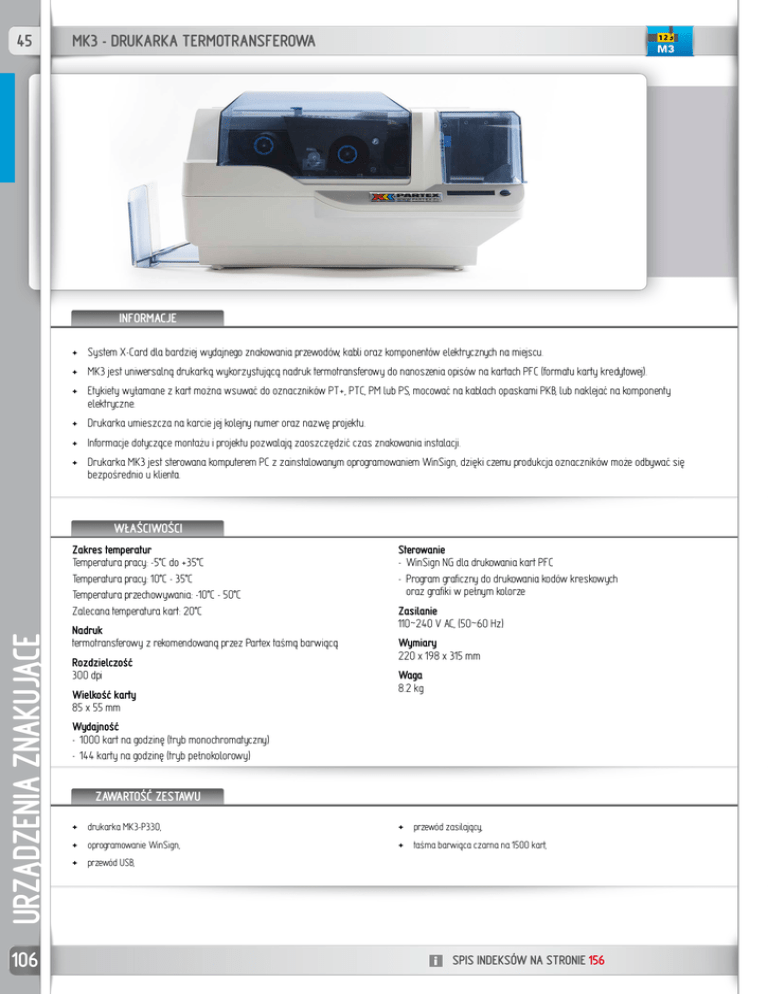

MK3 - DRUKARKA TERMOTRANSFEROWA
INFORMACJE
++ System X-Card dla bardziej wydajnego znakowania przewodów, kabli oraz komponentów elektrycznych na miejscu.
++ MK3 jest uniwersalną drukarką wykorzystującą nadruk termotransferowy do nanoszenia opisów na kartach PFC (formatu karty kredytowej).
++ Etykiety wyłamane z kart można wsuwać do oznaczników PT+, PTC, PM lub PS, mocować na kablach opaskami PKB, lub naklejać na komponenty
elektryczne.
++ Drukarka umieszcza na karcie jej kolejny numer oraz nazwę projektu.
++ Informacje dotyczące montażu i projektu pozwalają zaoszczędzić czas znakowania instalacji.
++ Drukarka MK3 jest sterowana komputerem PC z zainstalowanym oprogramowaniem WinSign, dzięki czemu produkcja oznaczników może odbywać się
bezpośrednio u klienta.
WŁAŚCIWOŚCI
Zakres temperatur
Temperatura pracy: -5°C do +35°C
Sterowanie
- WinSign NG dla drukowania kart PFC
Temperatura pracy: 10°C - 35°C
- Program graficzny do drukowania kodów kreskowych
oraz grafiki w pełnym kolorze
Temperatura przechowywania: -10°C - 50°C
URZĄDZENIA ZNAKUJĄCE
Zalecana temperatura kart: 20°C
106
Nadruk
termotransferowy z rekomendowaną przez Partex taśmą barwiącą
Rozdzielczość
300 dpi
Wielkość karty
85 x 55 mm
Zasilanie
110~240 V AC, (50~60 Hz)
Wymiary
220 x 198 x 315 mm
Waga
8.2 kg
Wydajność
- 1000 kart na godzinę (tryb monochromatyczny)
- 144 karty na godzinę (tryb pełnokolorowy)
ZAWARTOŚĆ ZESTAWU
++ drukarka MK3-P330,
++ przewód zasilający,
++ oprogramowanie WinSign,
++ taśma barwiąca czarna na 1500 kart,
++ przewód USB,
SPIS INDEKSÓW NA STRONIE 156
SPECYFIKACJA
++ Karty ładowane są do specjalnego pojemnika-magazynku znajdującego
się po prawej stronie urządzenia.
++ MK3 sterowana oprogramowaniem graficznym pozwala na drukowanie
dowolnych znaków, kodów kreskowych oraz grafiki w pełnym kolorze.
++ Karta zostaje szybko zadrukowana a następnie umieszczona
w pojemniku wyjściowym po lewej stronie drukarki.
++ Doskonale sprawdza się przy drukowaniu identfikatorów osobowych
i dużych oznaczników kablowych.
++ Karta PFC z wyłamanymi elementami bocznymi może stanowić
narzędzie montażowe przy aplikowaniu jej zadrukowanych elementów
do przezroczystych uchwytów (PT+, PTC, PTZ, PM, PTM i PS).
++ Opcjonalnie może być wyposażona w programator paska magnetycznego.
Nadruk przy użyciu MK3 jest szybki, czysty, czytelny i bardzo trwały opcjonalnie każda karta może zostać pokryta bezbarwną warstwą
ochronną.
++ Elementy te mogą być montowane zarówno przed jak i po podłączeniu
przewodów.
++ Oprogramowanie WinSign umożliwia także drukowanie tekstu oznaczników
w różnym kolorze (np. cyfry w Międzynarodowym Kodzie Kolorów).
SPIS INDEKSÓW NA STRONIE 156
TYP
OPIS
MK3-RB-BLACK
taśma barwiąca do MK3 na 1500 kart czarna
MK3-RB-YMCKO
taśma barwiąca do MK3 na 200 kart YMCKO
MK3-RB-YMCKO-CHIP
taśma barwiąca do MK3 na 330 kart YMCKO z chip’em
MK3-CC
karty czyszczące do MK3 (10 szt.)
MK3-CLEAN
zestaw czyszczący 2 karty + patyczek
MK3-CR
rolka czyszcząca do MK3
MK3-PRG
programator paska magnetycznego
MK3-SOFT
program graficzny do tworzenia kart plastikowych
WSG-NC-INCL
oprogramowanie WinSign
URZĄDZENIA ZNAKUJĄCE
AKCESORIA
107
MATERIAŁY DRUKOWANE PRZEZ MK3
KARTY PFC Z ETYKIETAMI
TYP
DŁUGOŚĆ [mm]
SZEROKOŚĆ [mm]
MATERIAŁ
12
15
18
21
30
33
4.5
4.5
4.5
4.5
4.5
7.5
ABS
ABS
ABS
ABS
ABS
ABS
PFC042
PFC07533
ILOŚĆ ETYKIET
NA KARCIE
21 / kartę
21 / kartę
21 / kartę
21 / kartę
14 / kartę
9 / kartę
DO STOSOWANIA Z
OPAKOWANIE
25 kart
25 kart
25 kart
25 kart
25 kart
25 kart
PT+, PTC, PM-10,
PTM10, PTZ+
PTZ+
PFC09518
18
9.5
ABS
20 / kartę
PM-20, PTM20,
PM-24,PS-20
PFC09540
PFC09580
40
80
9.5
9.5
poliamid
poliamid
8 / kartę
4 / kartę
2 opaski PKB
2 opaski PKB
25 kart
25 kart
25 kart
PFC
PATRZ STRONA 61
STANDARDOWY KOLOR: żółty, biały.
KARTY PFC Z SAMOPRZYLEPNYMI ETYKIETAMI
TYP
DŁUGOŚĆ [mm]
SZEROKOŚĆ [mm]
MATERIAŁ
ILOŚĆ ETYKIET NA KARCIE
OPAKOWANIE
PFC07014
14
7
poliester
25 / kartę
25 kart
PFC12726
12.7
25.4
poliester
9 / kartę
25 kart
PFC45080
45
80
poliester
1 / kartę
25 kart
STANDARDOWY KOLOR: biały.
KARTY PFC Z ETYKIETAMI
TYP
DŁUGOŚĆ [mm]
SZEROKOŚĆ [mm]
MATERIAŁ
OPAKOWANIE
PFC85055
85
55
PVC
100 kart
PFCA85055
85
55
samoprzylepne PVC
100 kart
STANDARDOWY KOLOR: biały, srebrny. Inne na życzenie.
PEŁNE KARTY PFC
URZĄDZENIA ZNAKUJĄCE
PRODUKTY POWIĄZANE
108
PT+
PATRZ STRONA 18
PTC
PATRZ STRONA 20
PM
PATRZ STRONA 32
PTM
PS
PATRZ STRONA 34
PATRZ STRONA 58
PKB
PATRZ STRONA 72
SPIS INDEKSÓW NA STRONIE 141
