Zał. nr 1 do SIWZ

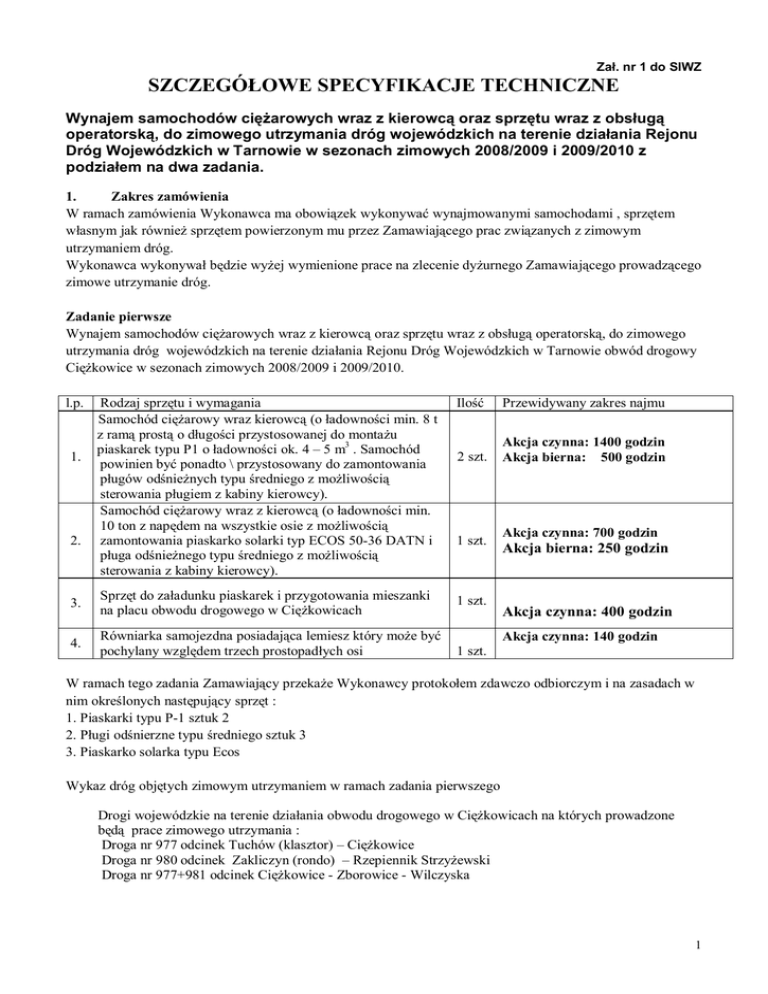

SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Wynajem samochodów ciężarowych wraz z kierowcą oraz sprzętu wraz z obsługą
operatorską, do zimowego utrzymania dróg wojewódzkich na terenie działania Rejonu
Dróg Wojewódzkich w Tarnowie w sezonach zimowych 2008/2009 i 2009/2010 z
podziałem na dwa zadania.
1.
Zakres zamówienia
W ramach zamówienia Wykonawca ma obowiązek wykonywać wynajmowanymi samochodami , sprzętem
własnym jak również sprzętem powierzonym mu przez Zamawiającego prac związanych z zimowym
utrzymaniem dróg.
Wykonawca wykonywał będzie wyżej wymienione prace na zlecenie dyżurnego Zamawiającego prowadzącego
zimowe utrzymanie dróg.
Zadanie pierwsze
Wynajem samochodów ciężarowych wraz z kierowcą oraz sprzętu wraz z obsługą operatorską, do zimowego
utrzymania dróg wojewódzkich na terenie działania Rejonu Dróg Wojewódzkich w Tarnowie obwód drogowy
Ciężkowice w sezonach zimowych 2008/2009 i 2009/2010.
l.p.
Rodzaj sprzętu i wymagania
Samochód ciężarowy wraz kierowcą (o ładowności min. 8 t
z ramą prostą o długości przystosowanej do montażu
piaskarek typu P1 o ładowności ok. 4 – 5 m3 . Samochód
powinien być ponadto \ przystosowany do zamontowania
pługów odśnieżnych typu średniego z możliwością
sterowania pługiem z kabiny kierowcy).
Samochód ciężarowy wraz z kierowcą (o ładowności min.
10 ton z napędem na wszystkie osie z możliwością
zamontowania piaskarko solarki typ ECOS 50-36 DATN i
pługa odśnieżnego typu średniego z możliwością
sterowania z kabiny kierowcy).
Ilość
Przewidywany zakres najmu
2 szt.
Akcja czynna: 1400 godzin
Akcja bierna: 500 godzin
3.
Sprzęt do załadunku piaskarek i przygotowania mieszanki
na placu obwodu drogowego w Ciężkowicach
1 szt.
4.
Równiarka samojezdna posiadająca lemiesz który może być
pochylany względem trzech prostopadłych osi
1.
2.
1 szt.
Akcja czynna: 700 godzin
Akcja bierna: 250 godzin
Akcja czynna: 400 godzin
Akcja czynna: 140 godzin
1 szt.
W ramach tego zadania Zamawiający przekaże Wykonawcy protokołem zdawczo odbiorczym i na zasadach w
nim określonych następujący sprzęt :
1. Piaskarki typu P-1 sztuk 2
2. Pługi odśnierzne typu średniego sztuk 3
3. Piaskarko solarka typu Ecos
Wykaz dróg objętych zimowym utrzymaniem w ramach zadania pierwszego
Drogi wojewódzkie na terenie działania obwodu drogowego w Ciężkowicach na których prowadzone
będą prace zimowego utrzymania :
Droga nr 977 odcinek Tuchów (klasztor) – Ciężkowice
Droga nr 980 odcinek Zakliczyn (rondo) – Rzepiennik Strzyżewski
Droga nr 977+981 odcinek Ciężkowice - Zborowice - Wilczyska
1
W sporadycznych przypadkach Wykonawca może zostać wysłany na inne odcinki dróg w obrębie
obwodu :
Droga nr 977 Zborowice – Łużna
Droga nr 975 odcinek Roztoka – Paleśnica
Droga nr 980 odcinek Jurków - Zakliczyn
Zadanie drugie
Wynajem samochodów ciężarowych wraz z kierowcą oraz sprzętu wraz z obsługą operatorską, do zimowego
utrzymania dróg wojewódzkich na terenie działania Rejonu Dróg Wojewódzkich w Tarnowie obwód drogowy
Sieradza w sezonach zimowych 2008/2009 i 2009/2010.
l.p.
Rodzaj sprzętu i wymagania
Samochód ciężarowy wraz kierowcą (o ładowności min. 8 t
z ramą prostą o długości przystosowanej do montażu
piaskarek typu P1 o ładowności ok. 4 – 5 m3 . Samochód
1.
powinien być ponadto \ przystosowany do zamontowania
pługów odśnieżnych typu średniego z możliwością
sterowania pługiem z kabiny kierowcy).
Samochód ciężarowy wraz z kierowcą (o ładowności
min. 8 ton. wyposażony w czołownice z pługiem
2. odśnierznym co najmniej typu średniego i
piaskarką min. 4,5 tony załadunku materiału
uszorstniającego).
Ilość
3 szt.
Przewidywany zakres najmu
Akcja czynna: 2400 godzin
Akcja bierna: 900 godzin
2 szt.
Akcja czynna: 1200 godzin
Akcja bierna: 400 godzin
Akcja czynna: 800 godzin
3.
Sprzęt do załadunku piaskarek i przygotowania mieszanki
na placu obwodu drogowego w Sieradzy
1 szt.
4.
Równiarka samojezdna posiadająca lemiesz który może
być pochylany względem trzech prostopadłych osi – akcja
czynna 140 godz.
1 szt.
Akcja czynna: 140 godzin
W ramach tego zadania Zamawiający przekaże Wykonawcy protokołem zdawczo odbiorczym i na zasadach w
nim określonych następujący sprzęt :
1. Piaskarki typu P-1 sztuk 3
2. Pługi odśnierzne typu średniego sztuk 3
Wykaz dróg objętych zimowym utrzymaniem w ramach zadania pierwszego
Drogi wojewódzkie na terenie działania obwodu drogowego w Sieradzy na których prowadzone będą
prace zimowego utrzymania :
Droga nr 964 odcinek Szczurowa – Biskupice Radłowskie
Droga nr 973 odcinek Borusowa – Żabno
Droga nr 975+973 odcinek Dąbrowa Tarnowska – Łęg Tarnowski
Droga nr 975 Żabno (rondo) – Wierzchosławice (rondo)
W sporadycznych przypadkach Wykonawca może zostać wysłany na inne odcinki dróg w obrębie
obwodu :
Droga nr 975 odcinek Wierzchosławice - Roztoka
Droga nr 982- odcinek Szczucin – Słupiec
Droga nr 984 odcinek Lisia Góra – Nowa Jastrząbka
2
2. Sprzęt
Do wykonania zamówienia należy posiadać następujący sprzęt:
Zadanie pierwsze:
- samochody ciężarowe dostosowane do zamontowania piaskarek typu P-1 i pługów lemieszowych typu
średniego.
- samochód ciężarowy o ładowności min. 10 ton z napędem na wszystkie osie z możliwością
zamontowania piaskarko solarki typu ECOS 50-36 DATN i pługa odśnierznego typu średniego
- sprzęt do załadunku i przygotowania mieszanki: dowolny sprzęt o pojemności łyżki min. 0,40 m3
umożliwiający załadunek piaskarek i przygotowanie mieszanki uszorstniającej.
Do wykonywania prac związanych z przygotowaniem i załadunkiem mieszanki do zimowego utrzymania
dróg można stosować ładowarki i koparki umożliwiające sprawne i właściwe wykonanie czynności.
- równiarka samojezdna posiadająca lemiesz który może być pochylany względem trzech prostopadłych osi
Zadanie drugie:
- samochody ciężarowe dostosowane do zamontowania piaskarek typu P-1 i pługów lemieszowych typu
średniego
- samochody ciężarowe o ładowności min. 8 ton. wyposażone w czołownice z pługami lemieszowymi co
najmniej typu średniego i piaskarką min. 4,5 tony załadunku materiału uszorstniającego
- sprzęt do załadunku i przygotowania mieszanki: dowolny sprzęt o pojemności łyżki min. 0,40 m3
umożliwiający załadunek piaskarek i przygotowanie mieszanki uszorstniającej
Do wykonywania prac związanych z przygotowaniem i załadunkiem mieszanki do zimowego utrzymania
dróg można stosować ładowarki i koparki umożliwiające sprawne i właściwe wykonanie czynności.
- równiarka samojezdna posiadająca lemiesz który może być pochylany względem trzech prostopadłych osi
Wymagania dla pojazdów i sprzętu
Pojazd wykonujący na drodze prace związane z zimowym utrzymaniem dróg powinien zgodnie z art. 54
ustawy z dnia 20 czerwca 1997 roku prawo o ruchu drogowym / Dz. U nr 58 poz. 515 z 2003 r z
późniejszymi zmianami / wysyłać żółte sygnały błyskowe odpowiadające warunkom określonym w & 38 i
39 Rozporządzenia Ministra Infrastruktury z dnia 31grudnia 2002 r w sprawie warunków technicznych
pojazdów oraz zakresu ich niezbędnego wyposażenia. / Dz. U nr 32 poz. 262 z 2003 r z późniejszymi
zmianami /
Operatorem sprzętu może być kierowca samochodu posiadający odpowiednie uprawnienia, tj. wymaganą
kategorię prawa jazdy, znajomość dokumentacji techniczno-ruchowej (DTR) obsługiwanego sprzętu i
przeszkolenie do pracy przy zimowym utrzymaniu dróg.
Przed rozpoczęciem pracy operator winien dokonać:
- sprawdzenia stanu technicznego nośnika i sprzętu,
- sprawdzenia zamocowania sprzętu na nośniku,
- sprawdzenia stanu ogumienia oraz sprawdzenia prawidłowości działania:
- układu hydraulicznego,
- układu jezdnego, kierowniczego i hamulcowego nośnika,
- zaczepu nośnika,
- oświetlenia pojazdu,
- lampy błyskowej koloru żółtego.
Nie należy rozpoczynać pracy do chwili, gdy zauważone usterki nie zostaną usunięte. Należy wykonać
również niezbędne czynności konserwacyjne.
W czasie pracy operator powinien:
- wykonywać wyłącznie czynności związane z obsługą sprzętu i prowadzeniem nośnika,
- obserwować w sposób ciągły sprzęt roboczy i zwracać baczną uwagę na bezpieczeństwo osób i pojazdów
znajdujących się w pobliżu,
- przestrzegać obowiązujących zasad Kodeksu drogowego.
Po zakończeniu pracy należy sprzęt oczyścić i dokonać przeglądu. Wszelkie uszkodzenia sprzętu
zagrażające bezpieczeństwu obsługi sprzętu jak i użytkownikom dróg należy niezwłocznie usunąć.
Należy dokonywać terminowo obsług technicznych sprzętu zgodnie z zaleceniami zawartymi w instrukcji
3
obsługi i DTR.
Wykonawca podstawi wynajmowane jednostki transportowe tj.wszystkie samochody ciężarowe do wskazanych
jednostek organizacyjnych Zamawiającego w celu montażu urządzeń GPS. Termin montażu urządzeń GPS w
każdym roku sezonu zimowego zostanie określony przez Zamawiającego po podpisaniu umowy. Zamawiający
przed każdym rozpoczęciem i zakończeniem sezonu zimowego powiadomi Wykonawcę o terminie montażu
urządzeń GPS.
Demontaż urządzeń GPS przez Zamawiającego nastąpi w okresie od 15 kwietnia do 31 maja 2009 oraz od 15
kwietnia do 31 maja 2010 roku w terminie uzgodnionym z Zamawiającym.
Wykonawca odpowiada materialnie za stan urządzeń GPS w okresie, w którym urządzenia te są zamontowane
na sprzęcie Wykonawcy. Jeżeli jednostka sprzętowa wyposażona w GPS ulegnie awarii Wykonawca jest
zobowiązany niezwłocznie powiadomić o awarii Zamawiającego i podstawić w miejsce tej jednostki sprawny
nośnik.
Wykonawca ponosi odpowiedzialność za powierzony przez Zamawiającego sprzęt tj. solarko piaskarkę
piaskarki i pługi ( sprzęt wykazany w protokole zdawczo odbiorczym) a w przypadku wadliwego użytkowania
i wystąpienia usterki usunie ją na własny koszt.
Zamawiający przekaże Wykonawcy protokołem zdawczo – odbiorczym i na zasadach w nim określonych oraz
w projekcie umowy sprzęt przed rozpoczęciem sezonu zimowego. Wykonawca zobowiązuje się w terminie nie
późniejszym niż 15 dni po zakończeniu każdego sezonu zimowego do zwrotu powierzonego przez
Zamawiającego sprzętu sprawnego, w stanie technicznym uwzględniającym zużycie związane z
wykonywaniem prac przy zimowym utrzymaniu dróg. W przypadku nie wywiązania się ze zobowiązań
określonych powyżej, Zamawiający obciąży Wykonawcę za powierzony sprzęt zgodnie z wartością sprzętu
określoną w paragrafie pierwszym umowy.
3. Zasady organizacji i wykonywania prac
W sezonie zimowym to jest w okresie od 25-10-2008 do 15-04-2009 i od 25-10-2009 do 15-04-2010 do
kontaktu z Zamawiającym Wykonawca ma obowiązek być dostępny pod wskazanym numerem telefonu przez
całą dobę. Po podpisaniu umowy Wykonawca poda numer telefonu pod którym będzie dostępny przez całą
dobę w czasie trwania sezonów zimowych.
Stała dostępność telefoniczna Wykonawcy w czasie obowiązywania umowy nie stanowi płatnego dyżuru a
ewentualne koszty jakie ponosi z tego tytułu Wykonawca powinny być wkalkulowane w cenę jednostkową
brutto jednostki rozliczeniowej .
Przez akcję czynną należy rozumieć wykonywanie zimowego utrzymania na drodze. Akcja ta będzie
wprowadzana przez Zamawiającego bądź to bezpośrednio z siedziby obwodu drogowego lub przez telefon.
Przez akcję bierną należy rozumieć dyżur w pełnej gotowości do natychmiastowego podjęcia prac zimowego
utrzymania czyli przejścia w akcję czynną. Akcja ta będzie wprowadzana przez Zamawiającego bądź to
bezpośrednio z siedziby obwodu drogowego lub przez telefon .
Zamawiający ma prawo zawieszać i wznawiać akcję czynną lub bierną według zaistniałych potrzeb. Jeżeli
akcja czynna lub bierna była zawieszone to Wykonawca po
wezwaniu przez Zamawiającego ma obowiązek ponownie podjąć akcję w ciągu dwóch godzin od
wezwania. Zamawiający zawieszając akcję może z góry wyznaczyć termin jej wznowienia.
Zamawiający będzie dokonywał napraw swojego sprzętu , chyba że usterka wynikła z winy Wykonawcy.
W takim przypadku Wykonawca musi niezwłocznie dokonać naprawy lub dostarczyć sprzęt zamienny. Jeśli
awaria wystąpi w czasie wykonywania zadania należy powyższy fakt niezwłocznie zgłosić do obwodu
drogowego.
Rodzaj materiału uszorstniającego oraz ilość jaka ma być wysypywana na drodze ustali prowadzący zimowe
utrzymanie z ramienia Zamawiającego. Dostosowanie wysypu mieszanki na piaskarce do zaleceń
prowadzącego zimowe utrzymanie należy do operatora piaskarki.
W zależności od warunków pogodowych i sytuacji na drodze prowadzący zimowe utrzymanie ustali miejsca
które należało będzie posypać i kierowca przed rozpoczęciem akcji czynnej zostanie o tym poinformowany.
Zamówienie będzie realizowane przez wykonywanie zimowego utrzymania na drodze oraz w trybie dyżuru w
pełnej gotowości do natychmiastowego podjęcia prac . Czas trwania pracy na drodze oraz dyżuru jak również
ilość i rodzaj samochodów ustala osoba prowadząca akcję zimowego utrzymania dróg. Przygotowanie i
załadunek mieszanki będzie rozliczane tylko za efektywne wykonywanie tych czynności, ewentualny czas
oczekiwania sprzętu wykonującego te prace należy wkalkulować w cenę jednostkową brutto jednostki
rozliczeniowej. W przypadku wystąpienia warunków pogodowych w których nie ma konieczności prowadzenia
zimowego utrzymania dróg Zamawiający zawiesza realizację zamówienia.. Wznowienie prac następuje po
4
wcześniejszym powiadomieniu Wykonawcy nie później niż na dwie godziny przed rozpoczęciem prac na
drodze .
4. Kontrola prac i rozliczenie
Wykonawca zobowiązany jest do prowadzenia dokumentu najmu pojazdu z dokładnym opisem miejsca i
rodzaju wykonywanych prac wraz z podaniem godzin pracy. Dokument najmu powinien być codziennie
potwierdzany u prowadzącego akcję zimowego utrzymania dróg ze strony Zamawiającego.
Rozliczenie następować będzie co miesiąc na podstawie zatwierdzonych przez Zamawiającego wykonanych
jednostek rozliczeniowych.
Dla zadania pierwszego jednostkami rozliczeniowymi będą:
- cena brutto za godzinę pracy samochodu ciężarowego pod pług i piaskarkę / akcja czynna /
- cena brutto za godzinę dyżuru samochodu ciężarowego pod pług i piaskarkę / akcja bierna
- cena brutto za godzinę pracy samochodu ciężarowego pod solarko piaskarkę / akcja czynna /
- cena brutto za godzinę dyżuru samochodu ciężarowego pod solarko piaskarkę / akcja bierna /
- cena brutto za godzinę pracy sprzętu do załadunku piaskarek i przygotowania mieszanki na placu
- cena brutto za godzinę pracy równiarki
Dla zadania drugiego jednostkami rozliczeniowymi będą:
- cena brutto za godzinę pracy samochodu ciężarowego pod pług i piaskarkę / akcja czynna /
- cena brutto za godzinę dyżuru samochodu ciężarowego pod pług i piaskarkę / akcja bierna
- cena brutto za godzinę pracy samochodu ciężarowego z pługiem i piaskarką / akcja czynna /
- cena brutto za godzinę dyżuru samochodu ciężarowego z pługiem i piaskarką / akcja bierna /
- cena brutto za godzinę pracy sprzętu do załadunku piaskarek i przygotowania mieszanki na placu
- cena brutto za godzinę pracy równiarki
Przy kalkulowaniu cen jednostkowych należy uwzględnić:
- średnia prędkość jazdy samochodem w czasie wykonywania czynności związanych z zimowym utrzymaniem
wynosi około 20km/h. W czasie prowadzenia zimowego utrzymania w zależności od warunków pogodowych
i sytuacji na drodze prędkość ta może być wyższa lub niższa od średniej
- czas załadunku piaskarki przyjmuje się do 30 minut
- paliwo do piaskarek i solarko-piaskarki
- dostosowanie samochodów do pługów i piaskarek
- obsługa piaskarki i solarko piaskarki i pługów w czasie jazdy
- oznakowanie pojazdu
- wszystkie pozostałe czynniki cenotwórcze
5. Podstawy płatności
Płatności dokonywane będą na podstawie faktur z następującymi załącznikami :
- zestawienie wykonanych prac z podaniem ich rodzaju daty wykonania i ilości jednostek obmiarowych
- dokumenty najmu pojazdu potwierdzone przez prowadzącego akcje zimowego utrzymania dróg.
5
