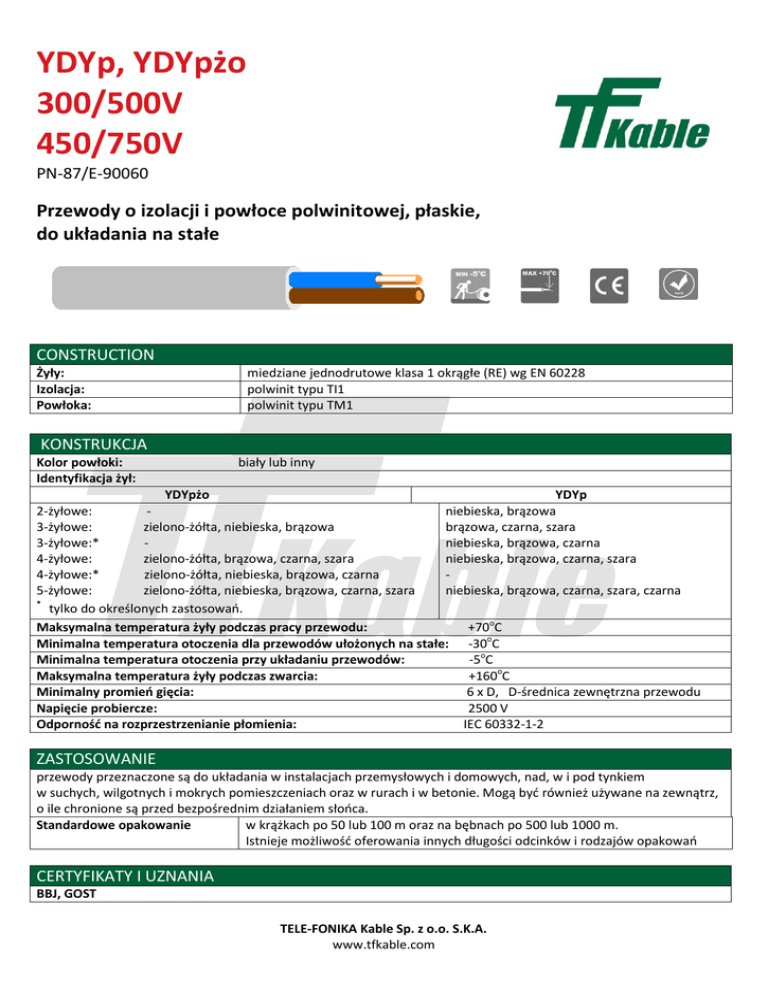

YDYp, YDYpżo 300/500V 450/750V - TELE

YDYp, YDYpżo
300/500V
450/750V
PN-87/E-90060
Przewody o izolacji i powłoce polwinitowej, płaskie,
do układania na stałe
CONSTRUCTION
Żyły:
Izolacja:
Powłoka:
miedziane jednodrutowe klasa 1 okrągłe (RE) wg EN 60228
polwinit typu TI1
polwinit typu TM1
KONSTRUKCJA
Kolor powłoki:
Identyfikacja żył:
biały lub inny
YDYpżo
YDYp
niebieska, brązowa
brązowa, czarna, szara
niebieska, brązowa, czarna
niebieska, brązowa, czarna, szara
niebieska, brązowa, czarna, szara, czarna
2-żyłowe:
3-żyłowe:
zielono-żółta, niebieska, brązowa
3-żyłowe:*
4-żyłowe:
zielono-żółta, brązowa, czarna, szara
4-żyłowe:*
zielono-żółta, niebieska, brązowa, czarna
5-żyłowe:
zielono-żółta, niebieska, brązowa, czarna, szara
*
tylko do określonych zastosowao.
Maksymalna temperatura żyły podczas pracy przewodu:
Minimalna temperatura otoczenia dla przewodów ułożonych na stałe:
Minimalna temperatura otoczenia przy układaniu przewodów:
Maksymalna temperatura żyły podczas zwarcia:
Minimalny promieo gięcia:
Napięcie probiercze:
Odpornośd na rozprzestrzenianie płomienia:
+70oC
-30oC
-5oC
+160oC
6 x D, D-średnica zewnętrzna przewodu
2500 V
IEC 60332-1-2
ZASTOSOWANIE
przewody przeznaczone są do układania w instalacjach przemysłowych i domowych, nad, w i pod tynkiem
w suchych, wilgotnych i mokrych pomieszczeniach oraz w rurach i w betonie. Mogą byd również używane na zewnątrz,
o ile chronione są przed bezpośrednim działaniem słooca.
Standardowe opakowanie
w krążkach po 50 lub 100 m oraz na bębnach po 500 lub 1000 m.
Istnieje możliwośd oferowania innych długości odcinków i rodzajów opakowao
CERTYFIKATY I UZNANIA
BBJ, GOST
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
YDYp, YDYpżo
300/500V
450/750V
PN-87/E-90060
YDYp 300/500V
Liczba
i przekrój
znamionowy żył
2
Znamionowa grubośd
(mm)
izolacji
powłoki
Przybliżony wymiar
przewodu
Przybliżona waga
przewodu
Maksymalna
rezystancja żył w
20 C
mm
mm
mm x mm
kg/km
2x1
2x1,5
2x2,5
2x4
2x6
0,6
0,6
0,6
0,7
0,8
0,9
0,9
0,9
1,0
1,0
3,5 x 5,6
3,8 x 6,1
4,1 x 6,9
5,0 x 8,4
5,7 x 9,8
40
52
73
112
157
/km
18,1
12,1
7,41
4,61
3,08
3x1
3x1,5
3x2,5
3x4
3x6
0,6
0,6
0,6
0,7
0,8
0,9
0,9
1,0
1,0
1,0
3,5 x 7,7
3,8 x 8,5
4,3 x 9,8
5,0 x 11,8
5,7 x 13,9
59
76
111
165
234
18,1
12,1
7,41
4,61
3,08
4x1
4x1,5
4x2,5
4x4
4x6
0,6
0,6
0,6
0,7
0,8
0,9
1,0
1,0
1,0
1,0
3,5 x 9,8
4,0 x 11,0
4,3 x 12,6
5,0 x 15,2
5,7 x 18,0
77
104
146
219
311
18,1
12,1
7,41
4,61
3,08
n x mm
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
YDYp, YDYpżo
300/500V
450/750V
PN-87/E-90060
YDYp 450/750V
Liczba
i przekrój
znamionowy żył
Znamionowa grubośd
(mm)
Przybliżony wymiar
przewodu
Przybliżona waga
przewodu
Maksymalna
rezystancja żył w
20 C
izolacji
powłoki
mm
mm
mm x mm
kg/km
2x1
2x1,5
2x2,5
2x4
2x6
2x10
0,8
0,8
0,8
0,9
0,9
1,1
1,2
1,2
1,2
1,2
1,2
1,3
4,4 x 6,8
4,7 x 7,3
5,0 x 8,1
5,7 x 9,4
6,2 x 10,4
7,6 x 13,0
53
66
88
126
168
270
/km
18,1
12,1
7,41
4,61
3,08
1,83
3x1
3x1,5
3x2,5
3x4
3x6
3x10
0,8
0,8
0,8
0,9
0,9
1,1
1,2
1,2
1,2
1,2
1,3
1,3
4,4 x 9,2
4,7 x 10,0
5,0 x 11,1
5,7 x 13,1
6,4 x 14,8
7,6 x 18,3
77
95
129
186
254
402
18,1
12,1
7,41
4,61
3,08
1,83
4x1
4x1,5
4x2,5
4x4
4x6
4x10
0,8
0,8
0,8
0,9
0,9
1,1
1,2
1,2
1,2
1,3
1,3
1,3
4,4 x 11,6
4,7 x 12,6
5,0 x 14,2
5,9 x 17,0
6,4 x 19,0
7,6 x 23,7
100
125
170
252
336
533
18,1
12,1
7,41
4,61
3,08
1,83
6,7 x 15,3
5,0 x 17,2
5,9 x 20,7
6,4 x 23,2
154
210
313
419
12,1
7,41
4,61
3,08
n x mm
2
5x1,5*
0,8
1,2
5x2,5*
0,8
1,2
5x4*
0,9
1,3
5x6*
0,9
1,3
*Przewody wykonane wg ZN-93/MP-13-K12175
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
YDYp, YDYpżo
300/500V
450/750V
PN-87/E-90060
Obciążalnośd prądowa wg DIN VDE 0298 częśd 4
Temperatura żyły przewodu 70oC; temperatura otoczenia 30oC
Sposób wykonania
instalacji
Wielożyłowy przewód
instalacyjny w
powłoce w rurze
elektroinstalacyjnej w
izolowanej cieplnie
ścianie
Liczba obciążonych
żył
Przekrój
znamionowy żyły,
mm2
1,5
2,5
4
6
10
Wielożyłowy przewód
instalacyjny w
powłoce w rurze
elektroinstalacyjnej na
ścianie
3 1)
2
3 1)
2
Jedno lub wielożyłowy
przewód instalacyjny
w powłoce ułożony na
ścianie
2
3 1)
2
3 1)
17,5
24
32
41
57
22
30
40
51
70
18,5
25
34
43
60
Obciążalnośd prądowa (A)
15,5
18,5
25
32
43
13,0
17,5
23
29
39
16,5
23
30
38
52
15,0
20
27
34
46
19,5
27
36
46
63
Współczynniki korekcyjne dla obciążalności prądowej w zależności od temperatury otoczenia
Temperatura otoczenia °C
30
35
40
45
50
55
Współczynniki korekcyjne
1)
Wielożyłowy przewód
instalacyjny w
powłoce w odstępie
co minimum 0,3 x
średnica d od ściany
1,00
0,94
0,87
0,79
0,71
0,61
60
0,50
Współczynniki korekcyjne dla przewodów wielożyłowych (=5 żył)
Liczba obciążonych żył
Współczynniki korekcyjne
5
0,75
Wszystkie informacje zawarte w tym dokumencie włącznie z tabelami i rysunkami zostały podane w dobrej wierze i w
przeświadczeniu o ich poprawności w czasie publikacji. Informacje te nie stanowią gwarancji ani podstawy do ponoszenia
odpowiedzialności prawnej przez Tele-Fonika Kable Sp. z o.o. S.K.A. Tele-Fonika Kable Sp. z o.o. S.K.A rezerwuje prawo do
wprowadzenia zmian w dokumencie w każdej chwili
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
65
