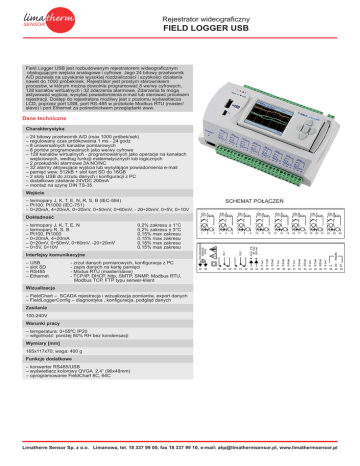

FIELD LOGGER USB - Limatherm Sensor

Rejestrator wideograficzny
SENSOR
FIELD LOGGER USB
Field Logger USB jest rozbudowanym rejestratorem wideograficznym
obsługującym wejścia analogowe i cyfrowe. Jego 24 bitowy przetwornik
A/D pozwala na uzyskanie wysokiej rozdzielczości i szybkości działania
nawet do 1000 próbek/sek. Rejestrator jest prostym sterownikiem
procesów, w którym można dowolnie programować 8 we/wy cyfrowych,
128 kanałów wirtualnych i 32 zdarzenia alarmowe. Zdarzenia te mogą
aktywować wyjścia, wysyłać powiadomienia e-mail lub sterować procesem
rejestracji. Dostęp do rejestratora możliwy jest z poziomu wyświetlacza
LCD, poprzez port USB, port RS-485 w protokole Modbus RTU (master/
slave) i port Ethernet za pośrednictwem przeglądarki www.
Dane techniczne
Charakterystyka
– 24 bitowy przetwornik A/D (max 1000 próbek/sek)
– regulowany czas próbkowania 1 ms - 24 godz
– 8 uniwersalnych kanałów pomiarowych
– 8 portów programowalnych jako we/wy cyfrowe
– 128 kanałów wirtualnych - programowalnych jako operacje na kanałach
wejściowych, według funkcji matematycznych lub logicznych
– 2 przekaźniki alarmowe 3A NO/NC
– 32 alarmy aktywujące wyjścia lub wysyłające powiadomienia e-mail
– pamięć wew. 512kB + slot kart SD do 16GB
– 2 sloty USB do zrzutu danych i konfiguracji z PC
– dodatkowe zasilanie 24VDC 200mA
– montaż na szynę DIN TS-35
Wejście
Ch.6
Ch.7
Ch.8
-
-
-
mA
10
11
25 26
27
28 29 30
31
V
mA
12
13
14
V
mA
15
+
+
mV
V
16
17
18
+ +
mA
19
20
+
+
+
mV
V
mA
21
22
32
33 34 35 36 37 38
V
)
)
RS485
24
43 44 45 46 47
C
|0 (
)
|07 (
|08 (
)
)
+ +
|0 (
)
|05 (
39 40 41 42
|06 (
+ +
)
+ +
-
+
|0 (
-
23
D1
9
+
+
+
D0
V
+
)
8
)
7
mV
|04 (
mA
6
+
+
|03 (
V
mV
)
5
+
+
)
4
mV
+
-
mA
3
+
+
|0 (
V
mV
)
2
+
+
|02 (
1
mV
)
mA
+
+
-
mV
|01 (
- zrzut danych pomiarowych, konfiguracja z PC
- zapis danych na kartę pamięci
- Modus RTU (master/slave)
- TCP/IP, DHCP, http, SMTP, SNMP, Modbus RTU,
Modbus TCP, FTP typu serwer-klient
Ch.5
-
+
|0 (
– USB
– slot SD
– RS485
– Ethernet
Ch.4
-
+
AUX. P.S.
24 VDC
200 mA
Interfejsy komunikacyjne
Ch.3
-
+
RL2
0,2% zakresu ± 1°C
0,2% zakresu ± 3°C
0,15% max zakresu
0,15% max zakresu
0,15% max zakresu
0,15% max zakresu
Ch.2
-
+
RL1
– termopary J, K, T, E, N
– termopary R, S, B
– Pt100, Pt1000
– 0÷20mA, 4÷20mA
– 0÷20mV, 0÷50mV, 0÷60mV, -20÷20mV
– 0÷5V, 0÷10V
Ch.1
-
!
Dokładność
SCHEMAT POŁĄCZEŃ
100-240VAC/DC
50/60Hz
20VA
– termopary J, K, T, E, N, R, S, B (IEC-584)
– Pt100, Pt1000 (IEC-751)
– 0÷20mA, 4÷20mA, 0÷20mV, 0÷50mV, 0÷60mV, - 20÷20mV, 0÷5V, 0÷10V
48 49 50
Wizualizacja
– FieldChart – SCADA rejestracja i wizualizacja pomiarów, export danych
– FieldLoggerConfig – diagnostyka , konfiguracja, podgląd danych
Zasilanie
100-240V
Warunki pracy
– temperatura: 0÷55ºC IP20
– wilgotność: poniżej 80% RH bez kondensacji
Wymiary [mm]
165x117x70; waga: 400 g
Funkcje dodatkowe
– konwerter RS485/USB
– wyświetlacz kolorowy QVGA 2,4” (96x48mm)
– oprogramowanie FieldChart 8C, 64C
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Rejestrator wideograficzny
SENSOR
FIELD LOGGER USB
Kod wyrobu
Wyświetlacz
1
0
bez wyświetlacza
LCD
z wyświetlaczem LCD
1
Field Logger USB
–
Przykład zamówienia:
Rejestrator FIELD LOGGER USB –LCD
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
