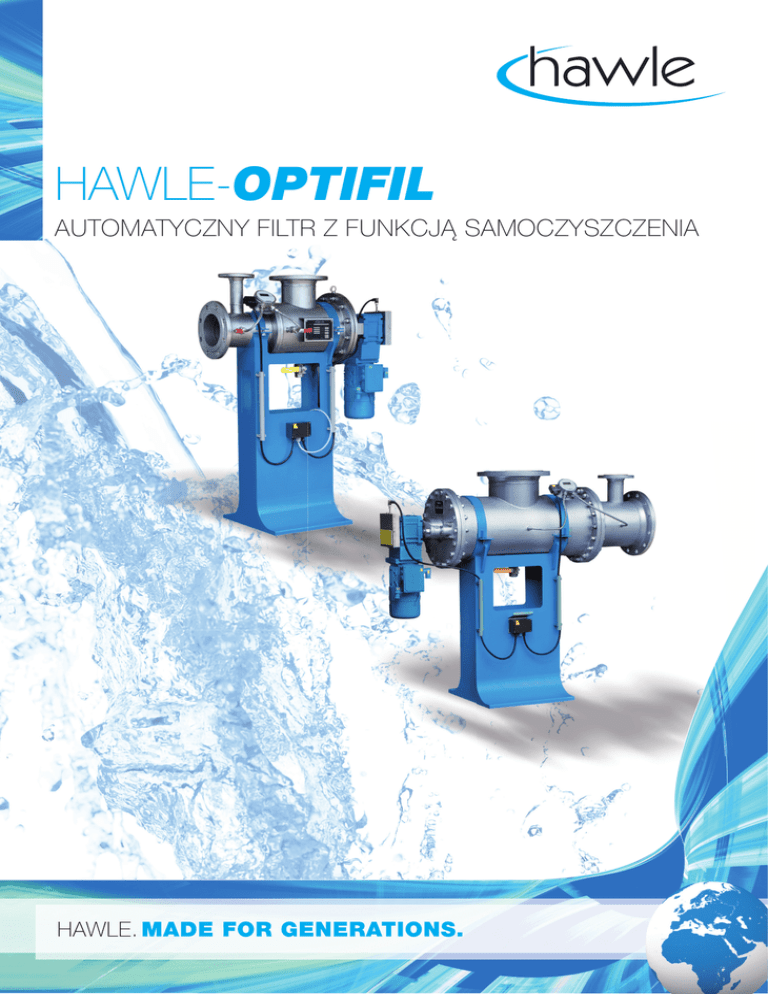

Prospekt

HAWLE-OPTIFIL
AUTOMATYCZNY FILTR Z FUNKCJĄ SAMOCZYSZCZENIA
HAWLE-OPTIFIL
AUTOMATYCZNY FILTR Z FUNKCJĄ SAMOCZYSZCZENIA
HAWLE-OPTIFIL o opatentowanej konstrukcji jest w pełni zautomatyzowanym systemem filtrów opierającym się
w działaniu o zasady filtracji powierzchniowej, głębinowej
oraz plackowej. Jako element filtrujący użyte zostało sito
ze stali nierdzewnej lub włóknina ze stali nierdzewnej. Stałe cząstki są odseparowywane zarówno na powierzchni,
jak i wewnątrz nierdzewnego sita lub włókniny. Po osiągnięciu zdefiniowanego poziomu zanieczyszczenia filtra
lub czasu, następuje proces automatycznego samoczyszczenia w celu oczyszczenia filtra przy użyciu niewielkiej ilości filtrowanego medium. Filtracja przebiega bez zakłóceń
w czasie wyjątkowego procesu samoczyszczenia. W zależności od rodzaju systemu filtrów (powierzchnia filtra, kształt
filtra) oraz metody filtracji (powierzchniowa, głębinowa lub
plackowa) relatywnie do rodzaju cząstek stałych (rozmiar,
skupisko i kształt) skuteczność filtracji HAWLE-OPTIFIL
wynosi pomiędzy 1 μm a 150 μm.
ZALETY HAWLE-OPTIFIL
+ rozmiar oczek filtra 1 – 150 μm
+ proces samoczyszczenia bez zakłócania filtracji
+ użycie minimalnej ilości medium
do samoczyszczenia
+ możliwa filtracja silnie zmętnionej wody
+ niskie straty wody dzięki opatentowanemu
urządzeniu do samoczyszczenia
+ filtr siatkowy ze stali nierdzewnej
+ wszystkie materiały dopuszczone do kontaktu
z wodą i żywnością
+ odporność na działanie czynników
chemicznych i fizycznych
+ w pełni zamknięty system filtrów
+ kilka filtrów dla różnych zakresów przepływów
+ łatwe i proste czyszczenie
+ szybki montaż, brak konieczności rozruchu
wstępnego
+ konstrukcja gwarantująca oszczędność miejsca
+ minimalne koszty obsługi oraz serwisowania
2 | HAWLE
Hawle-Optifil
DN 100 / DN 150
Hawle-Optifil
DN 100 / DN 150
W odniesieniu do ilustracji, danych technicznych wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
ZASADA DZIAŁANIA
FILTRACJA
FILTRAT
KONCENTRAT
FILTRAT
Nieprzefiltrowane medium transportowane jest do komory P1
przez rurę wlotową za pomocą ciśnienia wlotowego lub pompy zasilającej. Oddzielenie cząstek następuje gdy nieprzefiltrowane medium przepływa przez filtr z komory P1 do komory P2. Pomiędzy
tymi komorami zainstalowany jest na perforowanym bębnie materiał filtrujący. W zależności od rodzaju systemu filtrów (powierzchnia
filtra, kształt filtra) oraz metody filtracji (powierzchniowa, głębinowa
lub plackowa), skuteczność filtracji HAWLE-OPTIFIL zawiera się
pomiędzy 1 a 150 μm. W przypadku zanieczyszczenia filtra, następuje stały wzrost różnicy ciśnień pomiędzy komorą P1 i P2.
FILTRACJA POWIERZCHNIOWA
FILTRACJA GŁĘBINOWA
FILTRACJA PLACKOWA
P2
P3
WODA
SUROWA
P1
POMPA
ODWODNIENIE
MATERIAŁ
FILTRACYJNY
RYS. 1 FILTRACJA
HAWLE-OPTIFIL – w zależności od specyficznych wymagań
może byc prowadzony na jeden ze sposobów filtracji wyżej
wymienionych.
SAMOCZYSZCZENIE FILTRA
FILTRAT
KONCENTRAT
FILTRAT
Czujnik ciśnienia monitoruje różnicę ciśnień pomiędzy komorą P1 i P2. Po osiągnięciu zdefiniowanego poziomu różnicy
ciśnień lub czasu, rozpoczyna się pełne automatyczne samoczyszczenie, bez zakłócania procesu filtracji. Unikalne urządzenie
do samoczyszczenia ilości medium płuczącego (np. wody w instalacjach wody pitnej).
P2
P3
WODA
SUROWA
P1
POMPA
ODWODNIENIE
RYS. 2 SAMOCZYSZCZENIE FILTRA
MATERIAŁ
FILTRACYJNY
Hawle-Optifil
DN 250 / DN 350
W odniesieniu do ilustracji, danych technicznych wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
HAWLE | 3
BUDOWA I DZIAŁANIE
HAWLE-OPTIFIL składa się z komory zakończonej
kołnierzami, do której wpływa zanieczyszczone medium, wylotu dla filtratu oraz wylotu dla koncentratu.
Perforowany bęben, filtr siatkowy, materiał filtrujący
oraz sito montażowe wykonane są z wysokiej jakości stali nierdzewnej. W zależności od zastosowania,
filtr ze stali nierdzewnej lub włóknina filtrująca zainstalowane są na perforowanym bębnie za pomocą
sita montażowego. Urządzenie do samoczyszczenia
usytuowane jest wewnątrz komory filtrów, przylegając ściśle do wnętrza perforowanego bębna. Podczas procesu samoczyszczenia, tylko przefiltrowane
medium z komory P2 wpływa do komory P3 razem
ze skoncentrowanym materiałem pochodzącym
z samoczyszczenia. Przepływ płukania jest „ściśnięty” z uwagi na konstrukcję urządzenia płuczącego
oraz na otwory w perforowanym bębnie. Odseparowane cząstki stałe na materiale filtrującym zostają
efektywnie wypłukane i usunięte z komory P3. Następuje uniknięcie strat wody podczas przepływu
z komory P1 do komory P3 poprzez ścisłe połączenie urządzenia płuczącego z filtrem na perforowanym
bębnie. Urządzenie płuczące jest uruchamiane przez
zewnętrzny silnik. W momencie gdy filtr jest czysty,
urządzenie płuczące powraca do stanu spoczynku.
Koncentrat
(oddzielone cząstki)
Perforowany bęben
ze stali nierdzewnej
(1.4571)
Woda surowa
Rys. DN 150–0270
Tkanina ze stali nierdzewnej
do filtracji głębinowej
4 | HAWLE
Sito ze stali nierdzewnej
do filtracji plackowej
Urządzenie płuczące
(stal nierdzewna i POM)
W odniesieniu do ilustracji, danych technicznych wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
Filtrat
(woda uzdatniona)
Komora filtra
stal nierdzewna
(1.4571)
Kierunek obrotu
urządzenia płuczącego
Sito montażowe
stal nierdzewna
(1.4571)
Silnik
Samoczyszczenie
Filtracja
Koncentrat P3
Woda surowa P1
Czujnik
różnicy ciśnień
Filtr siatkowy
stal nierdzewna
(1.4404)
Filtrat P2
Przekrój
W odniesieniu do ilustracji, danych technicznych wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
HAWLE | 5
IDEALNE ROZWIĄZANIE DO USUWANIA
CZĄSTEK Z MĘTNEJ CIECZY
MEDIUM
ZASTOSOWANIE
Woda:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
woda pitna
woda technologiczna
woda morska
woda powierzchniowa
ścieki
Napoje i artykuły spożywcze:
• sok
• wino
• piwo
systemy wody pitnej
stacje uzdatnia wody
systemy nawadniające
mycie owoców i warzyw
naśnieżanie
filtracja wstępna do urządzeń dezynfekcji UV
filtracja wstępna, ultrafiltracja, nanofiltracja
w połączeniu z flokulacją
wiele innych
Filtracja
powierzchniowa
(tkanina)
Filtracja plackowa
Filtracja głębinowa
(runo)
WIELKOŚĆ CZĄSTEK
bakterie
ameba
piasek kwarcowy
ludzkie włosy
pył kwiatowy
pierwotniaki
czerwone krwinki
komórki drożdży
pył węglowy
pigment
1 μm 3 μm
10 μm
150 μm
wielkość cząsteczek (μm)
Stopień wytrącenia %
STOPIEŃ WYTRĄCENIA
100
90
•
•
•
•
•
•
•
•
80
70
60
50
•
40
30
20
10
0
1.0
1.4
Przykład: Filtracja plackowa, tkanina 20 μm
6 | HAWLE
2.0
2.9
4.1
5.9
8.3
11.9
16.9
wielkość cząstek (μm)
W odniesieniu do ilustracji, danych technicznych wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
DANE TECHNICZNE
TYP
050-0200
150-0090
150-0180
150-0270
150-0720
250-0360
250-0720
350-1080
CIŚNIENIE
16
10
10
10
10
10
10
10
50/2“
100/4“ *
100/4“ *
150/6“
150/6“
250/10“
250/10“
350/14“
25/1“
40 / 1½“ *
40 / 1½“ *
50/2“
80/3“
80/3“
80/3“
100/4“
410
987 *
987 *
967
1417
1140
1510
1920
320
380
380
380
380
450
450
800
1290
790 *
790 *
770
770
820
820
800
80
207 *
207 *
207
243
243
317
461
1,4
2,0
3,8
5,7
15,2
12,7
25
48
20
30
65
100
140
200
380
600
4,8
7
13
19
50
43
85
163
[bar]
WLOT/WYLOT
DN [mm/cale]
KONCENTRAT- WYLOT
DN [mm/cale]
L
[mm]
W
[mm]
H
[mm]
MASA
[kg]
POWIERZCHNIA FILTRA
[dm2]
MAX PRZEPŁYW WODY
[m3/h]
PRZEPŁYW, placek filtracyjny
(m3/h]
600 m3/h
•
•
•
MAX. PRZEPŁYW WODY
•
PRZEPŁYW, placek filtracyjny
•
* podany wymiar uwzględnia płytkę redukcyjną
••
•
•
•
•
•
•
•
•
•
•
Wymiary w tabeli nie uwzględniają podstawy montażowej
TYPY FILTRÓW
DN 50
DN 100 / DN 150
Hawle-Optifil DN 50
DN 250 / DN 350
Hawle-Optifil DN 150-350
WYLOT
KONCENTRAT
WLOT
KONCENTRAT
WYLOT
WLOT
WIDOK „A“
ODWODNIENIE
WIDOK „A“
ODWODNIENIE
