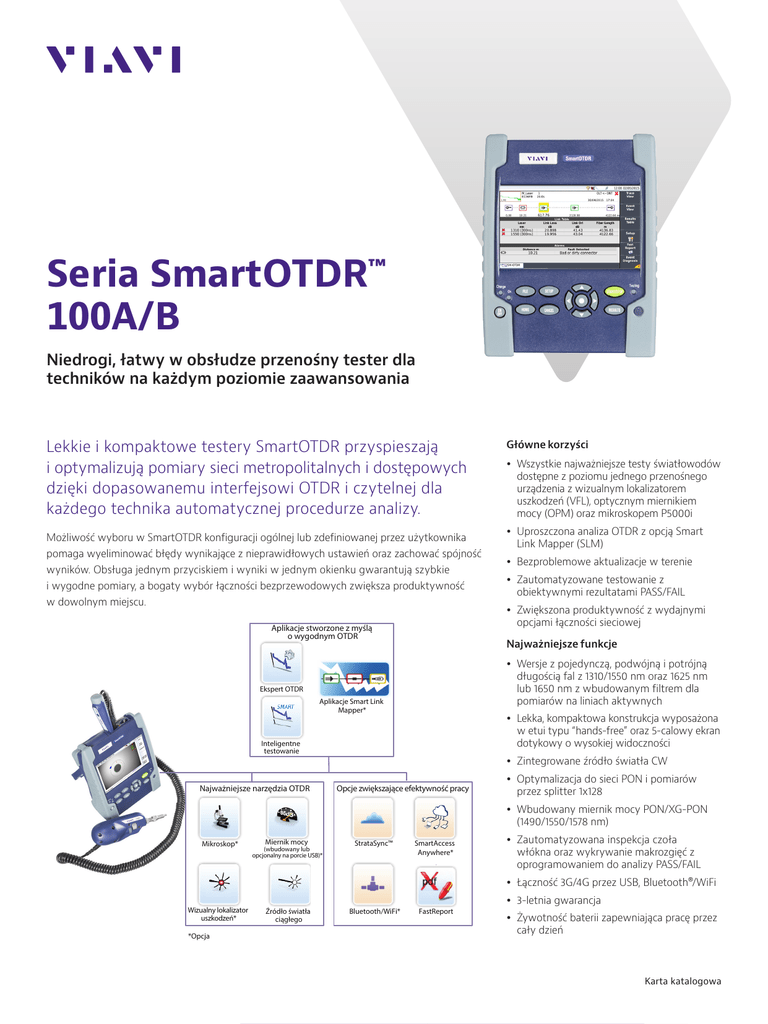

Karta katalogowa SmartOTDR VIAVI

Seria SmartOTDR™
100A/B
Niedrogi, łatwy w obsłudze przenośny tester dla
techników na każdym poziomie zaawansowania
Lekkie i kompaktowe testery SmartOTDR przyspieszają
i optymalizują pomiary sieci metropolitalnych i dostępowych
dzięki dopasowanemu interfejsowi OTDR i czytelnej dla
każdego technika automatycznej procedurze analizy.
Możliwość wyboru w SmartOTDR konfiguracji ogólnej lub zdefiniowanej przez użytkownika
pomaga wyeliminować błędy wynikające z nieprawidłowych ustawień oraz zachować spójność
wyników. Obsługa jednym przyciskiem i wyniki w jednym okienku gwarantują szybkie
i wygodne pomiary, a bogaty wybór łączności bezprzewodowych zwiększa produktywność
w dowolnym miejscu.
yy Wszystkie najważniejsze testy światłowodów
dostępne z poziomu jednego przenośnego
urządzenia z wizualnym lokalizatorem
uszkodzeń (VFL), optycznym miernikiem
mocy (OPM) oraz mikroskopem P5000i
yy Uproszczona analiza OTDR z opcją Smart
Link Mapper (SLM)
yy Bezproblemowe aktualizacje w terenie
yy Zautomatyzowane testowanie z
obiektywnymi rezultatami PASS/FAIL
yy Zwiększona produktywność z wydajnymi
opcjami łączności sieciowej
Aplikacje stworzone z myślą
o wygodnym OTDR
Najważniejsze funkcje
yy Wersje z pojedynczą, podwójną i potrójną
długością fal z 1310/1550 nm oraz 1625 nm
lub 1650 nm z wbudowanym filtrem dla
pomiarów na liniach aktywnych
Ekspert OTDR
Aplikacje Smart Link
Mapper*
yy Lekka, kompaktowa konstrukcja wyposażona
w etui typu “hands-free” oraz 5-calowy ekran
dotykowy o wysokiej widoczności
Inteligentne
testowanie
Najważniejsze narzędzia OTDR
Główne korzyści
yy Zintegrowane źródło światła CW
Opcje zwiększające efektywność pracy
yy Optymalizacja do sieci PON i pomiarów
przez splitter 1x128
yy Wbudowany miernik mocy PON/XG-PON
(1490/1550/1578 nm)
Mikroskop*
Miernik mocy
(wbudowany lub
opcjonalny na porcie USB)*
StrataSync™
SmartAccess
Anywhere*
yy Zautomatyzowana inspekcja czoła
włókna oraz wykrywanie makrozgięć z
oprogramowaniem do analizy PASS/FAIL
yy Łączność 3G/4G przez USB, Bluetooth®/WiFi
Wizualny lokalizator
uszkodzeń*
*Opcja
Źródło światła
ciągłego
Bluetooth/WiFi*
FastReport
yy 3-letnia gwarancja
yy Żywotność baterii zapewniająca pracę przez
cały dzień
Karta katalogowa
Bogate funkcje łączności
Różnorodność opcji łączności (smartfony 3G/4G przez USB, opcjonalnie
Zarządzanie danymi i raportami
Zarządzanie zasobami
Bluetooth lub WiFi) pozwala na zdalne sterowanie testerem oraz
Pamięć masowa
w chmurze StrataSyncTM
transfer danych i zleceń pomiarowych z poziomu tabletów, smartfonów
oraz komputerów. Tester SmartOTDR rozwiązuje problemy w czasie
rzeczywistym, a opcjonalna funkcja SmartAccess Anywhere (SAA)
Zarządzanie danymi i raportami
Zdalne sterowanie
pozwala otworzyć tunel w chmurze, umożliwiający technikowi zdalną
obsługę urządzenia. Dzięki kompatybilności z różnymi serwerami
Aktu
alizac
Zdaln je oprogr
a
e szk
olenia mowania
(SAA
)
chmurowymi (WebDAV) i funkcji FastReport do generowania raportów
w formacie PDF testery SmartOTDR mogą natychmiast udostępniać
raporty z pomiarów.
Serwer aktualizacji
Serwer SAA
nia
Kanały łączności i elementy opcjonalne optymalizujące pracę
Do testera SmartOTDR dodajemy roczną próbną subskrypcję narzędzia
StrataSync™, które zapewnia zasoby, narzędzia konfiguracyjne
i mechanizmy do zarządzania danymi pomiarów oraz aktualizacji
oprogramowania i elementów opcjonalnych.
1
16
14
17
18
19
15
3
4
5
6
7
2
20
8
9
10
11
12
13
1. 5-calowy pojemnościowy ekran dotykowy
o wysokiej widoczności
11. Przyciski kierunku i potwierdzania
12. Strona wyników
2. Wskaźnik ładowania
13. Głośnik
3. Wskaźnik włączenia
14. Wejście AC/DC
4. Menu plików
15. Port podrzędny mini USB
5. Menu konfiguracji
16. Wizualny lokalizator uszkodzeń (VFL)
6. Start/stop
17. Nadrzędne porty USB
7. Wskaźnik testu
18. Port OTDR/ciągłe źródło światła/miernik mocy
8. Włącznik
19. Port OTDR live (pomiar na aktywnym włóknie)/
9. Strona główna
10. Anulowanie (funkcje wyłączania)
2 Seria SmartOTDR 100A/B
miernik mocy PON/XG-PON
20. Opcje WiFi lub Bluetooth
A)
(SA
es
aln
Zd
le
zko
Dane techniczne (typowa temperatura: 25°C)
Ogólne
Wyświetlacz
5-calowy ekran dotykowy TFT (12,5 cm)
Wyświetlana rozdzielczość
800 × 480 WVGA
Interfejsy
2 złącza USB 2.0, 1 port miniUSB 2.0, wbudowany interfejs Bluetooth i WiFi (opcjonalnie, dostępne także
modemy zewnętrzne)
Pamięć
Typowo: 10 000 wyników OTDR
Akumulator
Akumulator litowo-polimerowy, do 20 godzin pracy1
Zasilanie
Zasilacz AC, wejście 100–250 V AC, 50-60 Hz; maks. 2,5 A, wyjście 12 V DC, 25 W
Bezpieczeństwo
Zgodne z EN60950
Wymiary (wys. × szer. × głęb.)
175 × 138 × 57 mm (6,9 × 5,4 × 2,24 cala)
Waga (z akumulatorem)
ok. 0,9 kg (1,98 lb)
Temperatura pracy/przechowywania Praca: od –20 do +50°C; przechowywanie: od –20 do +60°C
Wilgotność (bez kondensacji)
95%
OTDR
Klasa bezpieczeństwa lasera (21 CFR) Klasa 1
Liczba punktów danych
Do 256 000 punktów danych
Zakres wyświetlania
od 0,1 km do 260 km
Rozdzielczość próbkowania
4 cm
Dokładność odległości
(±1 m) ±(rozdzielczość próbkowania) ±(1,10–5 x odległość), z wyłączeniem niepewności indeksu grupowego
Rozdzielczość tłumienności
0,001 dB
Liniowość tłumienności
±0,04 dB/dB
SmartOTDR 100A
SmartOTDR 100B
Środkowa długość fali2
1310/1550/1650 nm ±20 nm
1310/1550/1625 nm ±20 nm
Zakres dynamiki RMS
37/35/32 dB
40/40/41 dB
Szerokości impulsu
od 5 ns do 20 µs
od 3 ns do 20 µs
Strefa martwa zdarzeniowa4
1,35 m
0,9 m
Strefa martwa tłumieniowa5
4 m
2,5 m
Strefa martwa tłumienia splittera
Brak dostępności
45 m po splitterze o tłumieniu 15 dB
3
Źródło światła CW
Poziom mocy na wyjściu6
–3,5 dBm
Długookresowa stabilność (8 godz.)7
±0,05 dB
Wbudowany miernik mocy (opcjonalnie)
Tryb pracy
270, 330, 1 kHz, 2 kHz oraz TWINTest
Zakres poziomu mocy
od 0 do –55 dBm
Skalibrowane długości fali
1310, 1490, 1550, 1625 i 1650 nm
Dokładność pomiaru
±0,5 dB
8
Wbudowany wizualny lokalizator uszkodzeń (opcjonalny)
Długość fali
650 nm
Tryb emisji
CW, 1 Hz
Klasa lasera
Klasa 2 wg normy EN60825-1 i FDA21 CFR Part 1040.10
Wbudowany miernik mocy PON/XG-PON (wersja E118FA65PPM)
Długość fali
1490/1550 nm; 1490/1578 nm
Zakresy pomiaru
1490 nm: od –35 do ​+5​dB​m​; 1​550/1578 nm: od –35 do​​+23 dBm
Dokładność pomiaru
±0,5 dB
1. Telcordia GR-196-CORE.
2. Laser w temperaturze 25°C i przy pomiarze przez 10 μs.
3. Jednokierunkowa różnica między ekstrapolowanym poziomem rozpraszania wstecznego na początku światłowodu i poziomu szumu RMS (SNR=1) po uśrednieniu z 3 minut przy użyciu
największej szerokości impulsu.
4. Pomiar przy ±1,5 dB od szczytu nienasyconego zdarzenia reflektancyjnego za pomocą najmniejszej szerokości impulsu.
5. Mierzone przy ±0,5 dB od regresji liniowej za pomocą refleksyjności typu FC/UPC i najmniejszej szerokości impulsu.
6. ±1 dB.
7. Po stabilizacji źródła światła, czas nagrzewania 20 min.
8. Przy skalibrowanych długościach fali oraz przy –30 dBm.
3 Seria SmartOTDR 100A/B
Informacje dotyczące zamawiania
Konfiguracje testera SmartOTDR
Numer katalogowy
Wszystkie konfiguracje obejmują miękki pokrowiec umożliwiający obsługę bez użycia rąk z paskiem na szyję oraz rysik
do pojemnościowego ekranu dotykowego.
Tester przenośny SmartOTDR z filtrowaniem 1650 nm, model A, ze złączem APC
E118FA65-APC
Tester przenośny SmartOTDR z filtrowaniem 1650 nm, model A z miernikiem mocy PON/XGPON (1490/1550/1578 nm)
i złączem APC
E118FA65PPM-APC
Tester przenośny SmartOTDR 1310/1550 nm, model A, ze złączem PC lub APC
E126A-PC/-APC
Tester przenośny SmartOTDR 1310/1550/z filtrowaniem 1650 nm, model A, ze złączem PC lub APC*
E138FA65-PC/-APC
Tester przenośny SmartOTDR 1310/1550 nm, model B, ze złączem PC lub APC
E126B-PC/-APC
Tester przenośny SmartOTDR 1310/1550 nm i filtrowaniem 1625 nm, model B, złącze PC lub APC*
E136FB-PC/-APC
Adaptery złączy OTDR
Uniwersalny adapter SC
EUSCADS
Uniwersalny adapter FC
EUFCADS
Uniwersalny adapter LC
EULCADS
Akumulatory
Pakiet akumulatorów AA (podstawka + akumulatory)
E10DRYBAT
Akumulator litowo-polimerowy
E10LIPO
Akcesoria
Miękki futerał z paskiem na szyję
E10GLOVE
Rysik do ekranu dotykowego
EHVT-STYLUS
Duża torba transportowa (opcjonalnie)
E40SCASE1
Przejściówka do zapalniczki samochodowej 12 V (opcjonalnie)
E40LIGHTER
Przejściówka wtyczki z UE/USA na Indie (typ D; opcjonalnie)
EINDIADPLUG
Opcjonalne narzędzia i rozszerzenia oprogramowania wbudowanego
Wizualny lokalizator uszkodzeń ze złączem UPP 2,5 mm
E10VFL
Opcjonalny miernik mocy optycznej (na porcie OTDR)
E10PM
Miernik mocy optycznej USB MP-60 ze złączami UPP 2,5 i 1,25 mm
MP-60A
Miernik mocy optycznej USB o wysokiej mocy MP-80 ze złączami UPP 2,5 i 1,25 mm
MP-80A
Cyfrowy mikroskop P5000i z zestawem 7 końcówek
ESDFSCOPE5KI
Wbudowany interfejs WiFi
E10WIFI
Wbudowany interfejs Bluetooth
E10BLUE
Zewnętrzny modem USB z WiFi
E60EWIFI
Zewnętrzny modem USB z Bluetooth
E60EBLUE
FTTA-SLM
ESMARTFTTA-100
FTTH-SLM
ESMARTFTTH-100
SLM
ESMARTLINK-100
CABLE-SLM
ESMARTCABL-100
SmartAccess Anywhere
SAA-100-L2
*Dostępne tylko z adapterem złączy SC OTDR (EUSCADS).
